पावररिगिड​ कपलिंग (कठोर कपलिंग)

उत्पाद तस्वीरें
  • मशीन टूल्स के लिए एक कठोर युग्मन जो टेपर लॉक संरचना के साथ अत्यधिक विश्वसनीय बन्धन प्राप्त करता है
  • चूँकि इसमें कोई लचीला तत्व नहीं है, इसलिए यह गलत संरेखण को सहन नहीं कर सकता। इसका उपयोग केवल तभी करें जब विश्वसनीय केंद्रीकरण संभव हो।
  • ・लागू शाफ्ट व्यास: Φ16mm से Φ48mm
  • टॉर्क रेंज: 78 से 489 एनएम

विशेषताएँ

  • - सीधे शाफ्ट प्रकार और पतला शाफ्ट प्रकार उपलब्ध

    टेपर्ड शाफ्ट सर्वो मोटर्स के साथ संगत, और Φ11 टेपर्ड शाफ्ट और Φ16 टेपर्ड शाफ्ट के लिए एडाप्टर लागू करता है।

  • ・सुरक्षित बन्धन

    टेपर लॉक विधि को अपनाने से, अधिक शाफ्ट बन्धन बल प्राप्त किया गया है।

  • -उच्च मरोड़ कठोरता

    संरचना में लचीले तत्व नहीं हैं, इसलिए इसकी कठोरता अधिक है।

  • ・गैर-प्रतिक्रिया

    टेपर लॉक विधि में घर्षणात्मक बन्धन का उपयोग किया जाता है, इसलिए कोई प्रतिक्रिया नहीं होती।

  • ・कॉम्पैक्ट और कम जड़त्व आघूर्ण

    अक्षीय लम्बाई को यथासंभव अधिकतम सीमा तक छोटा कर दिया गया है, जिससे एक कॉम्पैक्ट डिजाइन संभव हो गया है। बहुकोणीय बाहरी रिंग आकार भी जड़त्व आघूर्ण को कम करता है।

शाफ्ट छेद व्यास संयोजन

  • ・सीधे शाफ्ट प्रकार

(इकाई: मिमी)

मॉडल संख्या शाफ्ट छेद व्यास D1XD2
EPR50 16X16 16X20 20X20 20X22 - - -
EPR58 20X25 22X25 25X25 - - - -
EPR68 25X30 30X30 25X35 28X35 30X35 32X35 35X35
EPR78 पायलट बोर उत्पादों के लिए अतिरिक्त मशीनिंग की आवश्यकता होती है। कृपया वितरण हमसे संपर्क करें।

  • -पतला शाफ्ट प्रकार

(इकाई: मिमी)

मॉडल संख्या शाफ्ट छेद व्यास D1XD2 (पतला शाफ्ट छेद व्यास)
EPR50 16X11T (Φ11 टेपर) 20X11T (Φ11 टेपर) 22X11T (Φ11 टेपर)
EPR58 20X16T (Φ16 टेपर) 22X16T (Φ16 टेपर) 25X16T (Φ16 टेपर)

टॉर्क रेंज

मॉडल संख्या स्वीकार्य टॉर्क N・m
EPR50 90～139
EPR58 78～188
EPR68 144～454
EPR78 176～489

  • *प्रत्येक मॉडल के विस्तृत विनिर्देशों के लिए कृपया अनुभाग 6, "उत्पाद मॉडल सूची" देखें।

संरचना

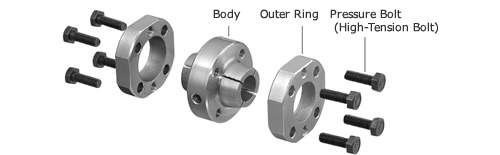

  • ・सीधे शाफ्ट प्रकार


ストレート軸タイプ

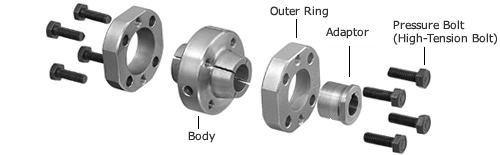

  • -पतला शाफ्ट प्रकार

テーパ軸タイプ

कैटलॉग और निर्देश पुस्तिका

मॉडल संख्या प्रदर्शन उदाहरण

・सीधे शाफ्ट प्रकार
EPR 50 - 16 X 20
｜
शृंखला		 ｜
आकार
(संख्याएँ बाहरी व्यास हैं)		 ｜
बाएँ हब धुरा छेद व्यास
मिमी		 ｜
दाएँ हब धुरा व्यास
मिमी

-पतला शाफ्ट प्रकार
EPR 50 - 16 X 11T
｜
शृंखला		 ｜
आकार
(संख्याएँ बाहरी व्यास हैं)		 ｜
बाएँ हब धुरा छेद व्यास
मिमी		 ｜
पतला शाफ्ट छेद व्यास
मिमी

उत्पाद मॉडल संख्या सूची

*विस्तृत जानकारी प्रदर्शित करने के लिए मॉडल नंबर पर क्लिक करें।

आकार सीधा शाफ्ट छेद x सीधा शाफ्ट छेद सीधा शाफ्ट बोर x पतला शाफ्ट बोर
EPR50 EPR50-16X16 EPR50-16X11T
EPR50-16X20 ---
EPR50-20X20 EPR50-20X11T
EPR50-20X22 EPR50-22X11T
EPR58 EPR58-20X25 EPR58-20X16T
EPR58-22X25 EPR58-22X16T
EPR58-25X25 EPR58-25X16T
EPR68 EPR68-25X30 ---
EPR68-25X35 ---
EPR68-28X35 ---
EPR68-30X30 ---
EPR68-30X35 ---
EPR68-32X35 ---
EPR68-35X35 ---
