क्रोइस मोटर CSMA/CSMR/HCMA/HCMR श्रृंखला
- मोटर के साथ एक कॉम्पैक्ट, हल्का, चुपचाप संचालित होने वाला समकोण शाफ़्ट वर्म रिड्यूसर।
- क्रोइस मोटर में वर्म गियर का उपयोग किया जाता है, इसमें समकोण शाफ़्ट और दोहरा अवनमन अनुपात होता है, तथा उपकरण लेआउट में स्थान की बचत होती है।
- आउटपुट शाफ्ट को खोखले या ठोस प्रकार से चुना जा सकता है।
- हमारी श्रृंखला में 0.1 किलोवाट से 5.5 किलोवाट तक की तीन-चरण मोटर क्षमताएं, तथा 1/10 से 1/300 तक का कटौती अनुपात शामिल है।
- एमआर श्रृंखला जापानी मानक मोटर (IE3 श्रेणी: प्रीमियम दक्षता) के साथ संगत है।
विशेषताएँ
-
・ समकोण शाफ़्ट ・ दोहरा अवनमन अनुपात
सीएसएमए और सीएसएमआर श्रृंखला में एकल-चरण वर्म गियर होता है जो 1/60 तक का कमी अनुपात प्राप्त करता है, जबकि एचसीएमए और एचसीएमआर श्रृंखला में समकोण शाफ़्ट प्रकार होता है जो प्रथम-चरण हेलिकल गियर को द्वितीय-चरण वर्म गियर के साथ संयोजित करके 1/300 तक का अधिकतम कमी अनुपात प्राप्त करता है।
-
·कॉम्पैक्ट
सीएसएमए और सीएसएमआर श्रृंखला में एक सरल संरचना होती है जो मोटर को अनुदैर्ध्य दिशा में अधिक कॉम्पैक्ट बनाती है, जबकि एचसीएमए और एचसीएमआर श्रृंखला पहले चरण में एक हेलिकल गियर का उपयोग करती है, जो वर्म गियर के आउटपुट शाफ्ट और इनपुट शाफ्ट के बीच ऑफसेट को कम करती है और इसे ऊर्ध्वाधर दिशा में अधिक कॉम्पैक्ट बनाती है।
-
・शांत संचालन
क्योंकि यह एक वर्म गियर है, यह अन्य गियर तंत्रों की तुलना में बहुत आसानी से और चुपचाप काम करता है।
इसके अलावा, ब्रेक शांत प्रकार का है, इसलिए सक्शन करते समय कोई कठोर धात्विक ध्वनि नहीं होती है।
-
- उत्कृष्ट रोक स्थिति सटीकता
अन्य गियर तंत्रों की तुलना में, इसमें कम बैकलैश है और इससे उत्कृष्ट रोक स्थिति सटीकता की उम्मीद की जा सकती है।
-
-उच्च दक्षता
1/10 से 1/60 की कमी अनुपात सीमा में, सीएसएमए और सीएसएमआर श्रृंखला ने कम कमी अनुपात सीमा (1/10 से 1/30) में उच्च दक्षता हासिल की, जबकि एचसीएमए और एचसीएमआर श्रृंखला ने दोहरा अवनमन अनुपात सीमा (1/40 से 1/60) में उच्च दक्षता हासिल की।
-
-झटका प्रतिरोधी
अन्य गियर तंत्रों की तुलना में, वर्म गियर में दांत की जड़ की ताकत अधिक होती है और यह प्रभाव के प्रति अधिक प्रतिरोधी होते हैं।
-
- विदेशी उच्च दक्षता विनियमों (एमआर श्रृंखला) के अनुरूप
ऊर्जा संरक्षण के प्रति बढ़ती जागरूकता के साथ, दुनिया भर के देश ऐसे कानून ला रहे हैं जो उच्च दक्षता वाली मोटरों के निर्माण और बिक्री को अनिवार्य बनाते हैं।
त्सुबाकी की कॉम्पैक्ट गियर मोटरों की एमआर श्रृंखला जापान और दुनिया भर में उच्च-दक्षता मानकों का अनुपालन करती है। हम उच्च-श्रेणी के, गुणवत्तापूर्ण उत्पाद प्रदान करते हैं जो समय की आवश्यकताओं को पूरा करते हैं।
[अंतर्राष्ट्रीय मानक संगतता तालिका]
कृपया विस्तृत विनिर्देशों के लिए हमसे संपर्क करें। मोटर क्षमता 0.2kW 0.4kW 0.75kW 1.5kW 2.2kW 3.7kW 5.5kW कोई ब्रेक नहीं ब्रेक के साथ कोई ब्रेक नहीं ब्रेक के साथ कोई ब्रेक नहीं ब्रेक के साथ कोई ब्रेक नहीं ब्रेक के साथ कोई ब्रेक नहीं ब्रेक के साथ कोई ब्रेक नहीं ब्रेक के साथ कोई ब्रेक नहीं ब्रेक के साथ चीन उच्च दक्षता विनियमन
जीबी18613-2020उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध यूरोपीय उच्च दक्षता विनियमन
आईईसी60034-30-1(2017)
*1उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध उपलब्ध कोरियाई उच्च दक्षता विनियमन
केएस सी 4202लागू नहीं उपलब्ध उपलब्ध कृपया हमसे संपर्क करें उपलब्ध उपलब्ध उपलब्ध उपलब्ध अमेरिकी उच्च दक्षता विनियम
मेमा MG1-12-12लागू नहीं उपलब्ध उपलब्ध कृपया हमसे संपर्क करें उपलब्ध उपलब्ध उपलब्ध उपलब्ध *1. (EU)2019/1781 से संबंधित बिजली हानि डेटा के लिए, कृपया यहां क्लिक करें।
मानक मॉडल
・सीएसएमए श्रृंखला
| मोटर क्षमता | कमी अनुपात |
|---|---|
| 0.1kW | 1/10～1/60 |
| 0.2kW | 1/10～1/60 |
| 0.4kW | 1/10～1/60 |
| 0.55kW | 1/10～1/60 |
・सीएसएमआर श्रृंखला
| मोटर क्षमता | कमी अनुपात |
|---|---|
| 0.75kW | 1/10～1/60 |
| 1.5kW | 1/10～1/60 |
| 2.2kW | 1/10～1/60 |
| 3.7kW | 1/10～1/60 |
| 5.5kW | 1/10～1/30 |
・HCMA श्रृंखला
| मोटर क्षमता | कमी अनुपात |
|---|---|
| 0.1kW | 1/40～1/300 |
| 0.2kW | 1/40～1/300 |
| 0.4kW | 1/40～1/300 |
| 0.55kW | 1/40～1/300 |
・एचसीएमआर श्रृंखला
| मोटर क्षमता | कमी अनुपात |
|---|---|
| 0.75kW | 1/40～1/300 |
| 1.5kW | 1/40～1/300 |
| 2.2kW | 1/40～1/300 |
| 3.7kW | 1/40～1/300 |
| 5.5kW | 1/40～1/100 |
संरचना

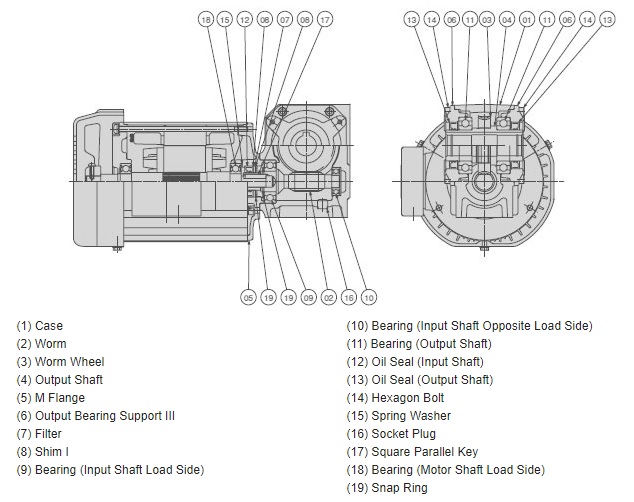

(एकल अवनमन CSMA/CSMR खोखले शाफ्ट के लिए)

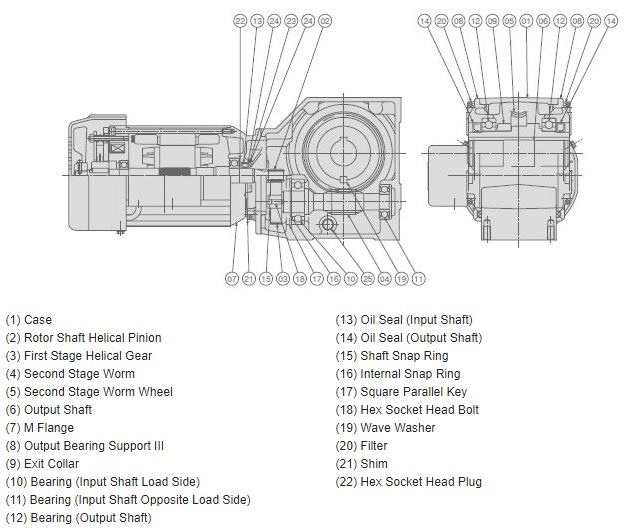

(डबल रिडक्शन HCMA/HCMR खोखले शाफ्ट के लिए)
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| CSMA | 010 | - | 13 | 0 | L | 20 | T | B |
| HCMR | 151 | - | 32 | 1 | H | 40 | ｜ ｜ |
｜ ｜ |
| ｜ ｜ ｜ ｜ ｜ |
│ मोटर क्षमता |
│ फ़्रेम संख्या |
│ स्थापना प्रतीक |
│ माउन्टिंग का प्रकार |
│ कमी अनुपात |
｜ ｜ ｜ ｜ ｜ |
│ विनिर्देश कोड |
|
| 010：0.1kW 151：1.5kW |
(व्याख्यात्मक आरेख) | L: पैर पर लगे प्रकार U: फेस माउंट प्रकार H: खोखले शाफ्ट प्रकार |
20：1/20 | B: ब्रेक के साथ | ||||
| श्रृंखला का नाम सीएसएमए, सीएसएमआर: मोटर के साथ एकल अवनमन एचसीएमए, एचसीएमआर: मोटर के साथ दोहरा अवनमन |
अक्ष व्यवस्था L: मोटर की ओर से देखने पर आउटपुट शाफ्ट बाईं ओर है। टी: दोनों तरफ आउटपुट शाफ्ट R: मोटर की ओर से देखने पर आउटपुट शाफ्ट दाईं ओर है। कोई प्रतीक नहीं: खोखला शाफ्ट प्रकार |
|||||||
■ त्सुबाकी मॉडल नंबर नेविगेशन
शृंखला
सीएसएमए, सीएसएमआर: वर्म गियर एकल अवनमन प्रकार।
एचसीएमए, एचसीएमआर: हेलिकल गियर और वर्म गियर के साथ डबल रिडक्शन प्रकार।
मोटर क्षमता
मोटर क्षमता को इंगित करता है.
फ़्रेम नं.
रिड्यूसर का आकार बताता है.
यह मोटर क्षमता और कमी अनुपात से स्वचालित रूप से निर्धारित होता है।

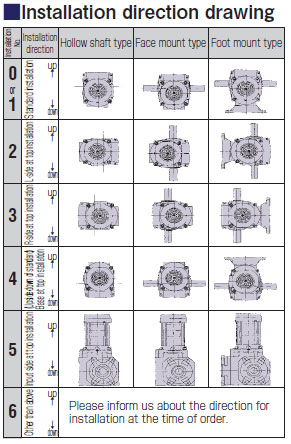

स्थापना प्रतीक
स्थापना दिशा निर्दिष्ट करें.
(यहां, फ्रेम संख्या 28 और उससे नीचे की संख्या को स्थापना संख्या 0 पर लगाया गया है, तथा फ्रेम संख्या 32 और उससे ऊपर की संख्या को स्थापना संख्या 1 पर लगाया गया है।
अन्य प्रतीकों के लिए कृपया हमसे संपर्क करें।)
माउन्टिंग का प्रकार
H: आउटपुट शाफ्ट खोखला है।
यू: आउटपुट शाफ्ट ठोस प्रकार का है और फेस माउंटेड है।
एल: आउटपुट शाफ्ट ठोस है और पैर पर लगा हुआ है।
कमी अनुपात
कमी अनुपात को दर्शाता है.
रेंज डिवीजन फ्रेम संख्या से मेल खाता है।
अक्ष व्यवस्था
एल: मोटर की ओर से देखने पर, इस प्रकार में बाईं ओर एक ठोस आउटपुट शाफ्ट होता है।
आर: मोटर की ओर से देखने पर, इस प्रकार में दाईं ओर एक ठोस आउटपुट शाफ्ट होता है।
टी: दोनों तरफ ठोस आउटपुट शाफ्ट वाला प्रकार।
कोई प्रतीक नहीं: यदि माउंटिंग प्रारूप खोखला शाफ्ट प्रकार (H) है, तो शाफ्ट व्यवस्था प्रतीक की आवश्यकता नहीं है।
विनिर्देश कोड
कोई प्रतीक नहीं: यदि कोई ब्रेक नहीं है, तो किसी विनिर्देश प्रतीक की आवश्यकता नहीं है।
बी: ब्रेक स्थापित होने पर जोड़ें।
BE: मोटर के पिछले हिस्से में एक रोटरी एनकोडर लगा है। इसमें एक ब्रेक भी शामिल है।
एसआर: एक विद्युत अधिभार संरक्षण उपकरण स्थापित करें जिसे "शॉक रिले" कहा जाता है।
विकल्प प्रतीक A
एलजी: यांत्रिक अधिभार संरक्षण उपकरण से सुसज्जित। माउंटिंग सतह बाईं ओर है।
आरजी: यांत्रिक अधिभार संरक्षण उपकरण से सुसज्जित। माउंटिंग सतह दाईं ओर है।
Z: यह मोटर इन्वर्टर ड्राइव के साथ संगत है।
W: आउटडोर स्थापना के लिए उपयुक्त.
जे: पानी के अधीन स्थानों में स्थापना के लिए उपयुक्त।
V: बिजली आपूर्ति वोल्टेज और आवृत्ति 400/400/440V, 50/60/60Hz हैं।
V1: विद्युत आपूर्ति वोल्टेज और आवृत्ति 380V और 50Hz हैं।
V2: बिजली आपूर्ति वोल्टेज और आवृत्ति 380V, 60Hz हैं।
V3: बिजली आपूर्ति वोल्टेज और आवृत्ति 415V, 50Hz हैं।
V4: बिजली आपूर्ति वोल्टेज और आवृत्ति 460V, 60Hz हैं।
एन: सीई अनुरूप.
N2: UL मानक अनुरूप विनिर्देश.
*एन3: सीसीसी विनिर्देश.
एच: एक एल्यूमीनियम टर्मिनल बॉक्स के साथ आता है।
Q: मैनुअल ब्रेक रिलीज़ उपलब्ध है
एम: मोटर पंखे की ओर से घूर्णन को मैन्युअल रूप से नियंत्रित किया जा सकता है।
विकल्प प्रतीक B (पूर्व में: पूरक प्रतीक)
・टर्मिनल बॉक्स स्थिति
टर्मिनल बॉक्स को उस स्थिति में ले जाएं जहां मोटर की ओर से देखने पर यह वामावर्त दिशा में घूम जाए।
P1: 90° स्विंग P2: 180° स्विंग P3: 270° स्विंग
・टर्मिनल बॉक्स निकास दिशा
आउटलेट को टर्मिनल बॉक्स से देखे गए अनुसार दक्षिणावर्त घुमाए गए स्थान पर ले जाएं।
・CSMA, HCMA मोटर क्षमता 0.75kW या उससे कम
D1: 90° स्विंग D2: 180° स्विंग D3: 270° स्विंग
・CSMA, HCMA मोटर क्षमता 1.5kW या अधिक
E1: 90° स्विंग E2: 180° स्विंग E3: 270° स्विंग
・सीएसएमआर और एचसीएमआर के लिए
F1: 90° स्विंग F2: 180° स्विंग F3: 270° स्विंग
・पेंट का रंग
C0: हल्का ग्रे C1: हल्का सिल्वर मेटैलिक
C2: आइवरी व्हाइट C3: डार्क सिल्वर मेटैलिक
उत्पादों की सूची
*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। सभी खोलेंसभी बंद करें
मोटर शामिल, तीन-चरण 0.1kW (मॉडल संख्या CSMA010~, HCMA010~)
मोटर शामिल, तीन-चरण 0.2kW (मॉडल संख्या CSMA020~, HCMA020~)
मोटर शामिल, तीन-चरण 0.4kW (मॉडल संख्या CSMA040~, HCMA040~)
मोटर शामिल, तीन-चरण 0.55kW (मॉडल संख्या CSMA055~, HCMA055~)
मोटर शामिल, तीन-चरण 0.75kW (मॉडल संख्या CSMR075~, HCMR075~)
मोटर शामिल, तीन-चरण 1.5kW (मॉडल संख्या CSMR151~, HCMR151~)
मोटर शामिल, तीन-चरण 2.2kW (मॉडल संख्या CSMR221~, HCMR221~)
मोटर शामिल, तीन-चरण 3.7kW (मॉडल संख्या CSMR370~, HCMR370~)
मोटर शामिल, तीन-चरण 5.5kW (मॉडल संख्या CSMR550~, HCMR550~)
विकल्प

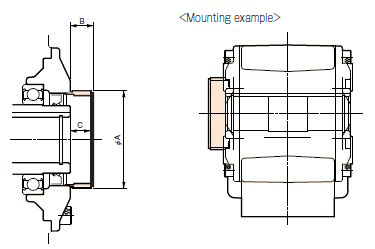

शाफ्ट अंत कवर
खोखले शाफ्ट वाले क्रोइस मोटरों के लिए, माउंटिंग सतह के विपरीत खोखले शाफ्ट के सिरे पर स्थापना हेतु एक कवर उपलब्ध है। (सामग्री: SS400)
• आयाम (इकाई: मिमी), पीडीएफ ड्राइंग, मानक मूल्य और वितरण सूची
| मॉडल संख्या | फ़्रेम नं. | ΦA | B | C | पीडीएफ चित्र | मानक मूल्य | डिलीवरी |
|---|---|---|---|---|---|---|---|
| CSM13CAP | 13 | 49 | 20 | 18 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM16CAP | 16 | 61 | 20 | 18 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM22CAP | 22 | 74 | 20 | 18 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM28CAP | 28 | 84 | 20 | 18 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM32CAP | 32 | 97 | 26 | 23 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM40CAP | 40 | 110 | 26 | 23 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM50CAP | 50 | 140 | 31 | 28 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें |

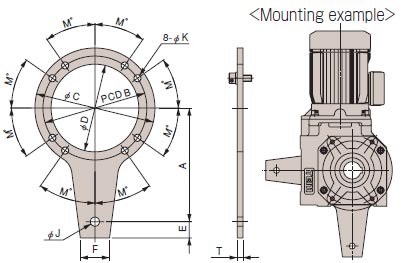

टोर्क आर्म
- खोखले शाफ्ट माउंटिंग के लिए एक टॉर्क आर्म उपलब्ध है (सामग्री: SS400)।
• आयाम (इकाई: मिमी), पीडीएफ ड्राइंग, मानक मूल्य और वितरण सूची
| मॉडल संख्या | कम करने फ़्रेम संख्या |
A | B PCD |
ΦC | ΦD | E | F | ΦJ | ΦK | एम डिग्री | T | पेंच आकार |
आघूर्ण कसाव | द्रव्यमान किलोग्राम |
पीडीएफ चित्र | मानक मूल्य | डिलीवरी | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N・m | {kgf・m} | |||||||||||||||||
| CSM13TA | 13 | 90 | 80 | 92 | 68 | 10 | 20 | 9 | 5.5 | 35゜ | 6 | M5×16 | 6.3 | 0.64 | 0.3 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM16TA | 16 | 105 | 96 | 111 | 81 | 15 | 27 | 11 | 6.6 | 35゜ | 6 | M6×18 | 11 | 1.1 | 0.4 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM22TA | 22 | 140 | 128 | 148 | 108 | 20 | 35 | 11 | 9 | 35゜ | 6 | M8×20 | 26 | 2.6 | 0.7 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM28TA | 28 | 175 | 160 | 185 | 135 | 25 | 45 | 14 | 11 | 35゜ | 9 | M10×25 | 51 | 5.2 | 1.6 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM32TA | 32 | 200 | 160 | 190 | 130 | 25 | 45 | 16 | 14 | 30゜ | 9 | M12×30 | 118 | 12 | 1.9 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM40TA | 40 | 250 | 200 | 230 | 170 | 30 | 50 | 18 | 14 | 30゜ | 9 | M12×30 | 118 | 12 | 2.6 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM50TA | 50 | 320 | 250 | 286 | 214 | 30 | 50 | 20 | 17 | 30゜ | 12 | M14×40 | 186 | 19 | 4.1 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |

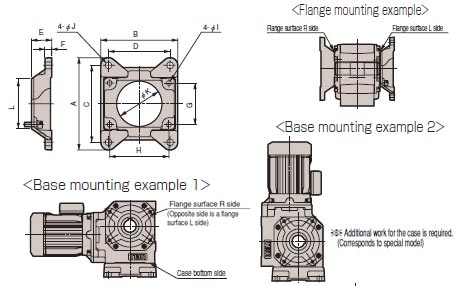

आधार
- फेस माउंट और खोखले शाफ्ट प्रकारों के लिए, बेस माउंटिंग और फ्लैंज माउंटिंग के लिए आधार उपलब्ध हैं।
• आयाम (इकाई: मिमी), पीडीएफ ड्राइंग, मानक मूल्य और वितरण सूची
| मॉडल संख्या | कम करने फ़्रेम संख्या |
A | B | C | D | E | F | G | H | ΦI | ΦJ | ΦK | L | पेंच आकार |
आघूर्ण कसाव | द्रव्यमान किलोग्राम |
पीडीएफ चित्र | मानक मूल्य | डिलीवरी | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N・m | {kgf・m} | |||||||||||||||||||
| CSM13BA | 13 | 104 | 88 | 86 | 70 | 30 | 9 | 45.8 | 65.5 | 5.5 | 6.6 | 50 | 55 | M5×16 | 6.3 | {0.64} | 0.2 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM16BA | 16 | 127 | 106 | 105 | 84 | 36 | 11 | 55 | 78.6 | 6.6 | 9 | 60 | 66 | M6×20 | 11 | {1.1} | 0.3 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM22BA | 22 | 166 | 136 | 140 | 110 | 41 | 14 | 73.4 | 104.8 | 9 | 11 | 80 | 88 | M8×25 | 26 | {2.6} | 0.5 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM28BA | 28 | 204 | 170 | 170 | 136 | 45 | 15 | 91.8 | 131 | 11 | 15 | 100 | 110 | M10×30 | 51 | {5.2} | 0.9 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM32BA | 32 | 196 | 196 | 160 | 160 | 38 | 16 | 80 | 138.6 | 14 | 15 | 98 | 114 | M12×30 | 118 | {12} | 1.9 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM40BA | 40 | 230 | 230 | 190 | 190 | 47 | 18 | 100 | 173 | 14 | 17 | 110 | 124 | M12×30 | 118 | {12} | 3.5 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
| CSM50BA | 50 | 286 | 286 | 238 | 238 | 55 | 22 | 125 | 216.5 | 17 | 19 | 140 | 154 | M14×40 | 186 | {19} | 7 | कृपया हमसे संपर्क करें | कृपया हमसे संपर्क करें | |
