रंग सेट करें
- टॉप चेन आइडलर और स्प्रोकेट के लिए कॉलर सेट करें
- टॉप चेन और स्प्रोकेट या श्रृंखला मेन्डरिंग के परिचालन तापमान में परिवर्तन के कारण होने वाले पार्श्व अक्षीय फिसलन को रोकने के लिए आदर्श।
-
उपयोग
प्लास्टिक मॉड्यूलर चेन और टॉप चेन के लिए आइडलर्स और स्प्रोकेट की स्थिति और फिक्सिंग के लिए आदर्श।
नोट: कृपया ध्यान दें कि इस उत्पाद का उपयोग मशीनरी को स्थिति में रखने या बीयरिंग आदि को सुरक्षित करने के लिए नहीं किया जा सकता है।
-
उपयोग छवि
■ प्लास्टिक टॉप चेन के लिए स्प्रोकेट
[बड़ा करने के लिए क्लिक करें]
[बड़ा करने के लिए क्लिक करें]
■ आइडलर व्हील
[बड़ा करने के लिए क्लिक करें]
[बड़ा करने के लिए क्लिक करें]
विशेषताएँ
- -हमारे पास स्टॉक में उत्पादों की एक विस्तृत श्रृंखला है जिसका उपयोग कन्वेयर डिजाइन करते समय किया जा सकता है।
- - क्योंकि यह राल से बना है, यह धातु से हल्का है।
- -क्योंकि यह विभाजित प्रकार का है, इसलिए कन्वेयर या शाफ्ट को अलग करने की कोई आवश्यकता नहीं है, जिससे इसे स्थापित करना और निकालना आसान हो जाता है।
रंग सूची सेट करें
*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए चित्र पर क्लिक करें।
आइडलर/स्प्रोकेट मॉडल संख्यासेट रंग लागू करें
| शाफ्ट छेद का आकार | मॉडल संख्या | शाफ्ट छेद आयाम डी मिमी |
लागू आइडलर स्प्रोकेट | |
|---|---|---|---|---|

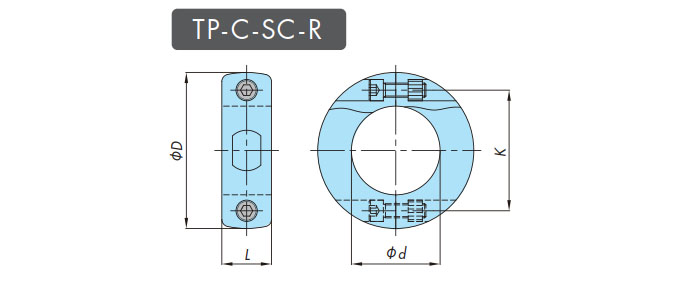

घेरा
|
 |
TP-C-SC-R20M | Φ20 | - |
 |
TP-C-SC-R25M | Φ25 | टॉप चेन आइडलर | |
| TPUMF1200T-25-IW, TP-IW1221-25-RY, TP-IW1223-25-RY, TP-IW1225-25-RY | ||||
 |
TP-C-SC-R30M | Φ30 | टॉप चेन आइडलर | |
| TP-C12120T-IW, TP-C12404T-IW, TP-C12737T-IW, TP-IW50UNS10-30, TP-IW1221-30-RY, TP-IW1223-30-RY, TP-IW1225-30-RY | ||||
| प्लास्टिक मॉड्यूलर चेन आइडलर | ||||
| WT-SW1500-24T30-IW, WT-SW1500-32T30-IW, WT-SW2250-16T30IW-M, WT-SW2250-18T30IW-M | ||||
 |
TP-C-SC-R35M | Φ35 | टॉप चेन आइडलर | |
| TP-C121646T-IW, TP-IW1221-35-RY, TP-IW1223-35-RY, TP-IW1225-35-RY | ||||
| प्लास्टिक मॉड्यूलर चेन आइडलर | ||||
| WT-SW1500-24T35-IW, WT-SW1500-32T35-IW | ||||
 |
TP-C-SC-R40M | Φ40 | टॉप चेन आइडलर | |
| TP-C12122T-IW, TP-IW50UNS10-40, TP-IW1221-40-RY, TP-IW1223-40-RY, TP-IW1225-40-RY | ||||
| प्लास्टिक मॉड्यूलर चेन आइडलर | ||||
| WT-SW1500-24T40-IW, WT-SW1500-32T40-IW, WT-SW2250-16T40IW-M, WT-SW2250-18T40IW-M | ||||
| शाफ्ट छेद का आकार | मॉडल संख्या | शाफ्ट छेद आयाम डी मिमी |
लागू आइडलर स्प्रोकेट | |
|---|---|---|---|---|

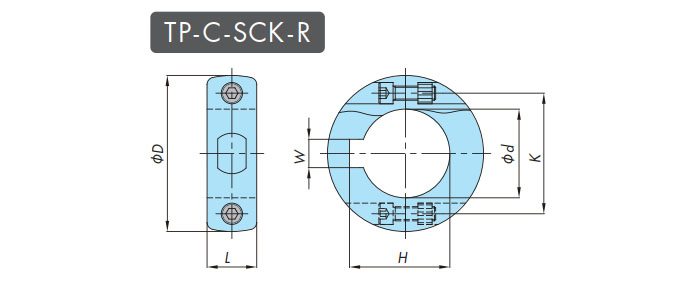

गोल कुंजी
|
 |
TP-C-SCK-R25M | Φ25 | टॉप चेन स्प्रोकेट |
| TPUMF1200T-25, TP-C12053NT-SPR, TP-C12057NT-SPR, TP-C12061NT-SPR, TP-C12065NT-SPR, TP-C12069NT-SPR, TP-C12073NT-SPR, TP-C12099NT-SPR, TP-C12104NT-SPR, TP-C12109NT-SPR, TP-C12400T-SPR, TP-C12721T-SPR, TP-C213961T-SPR, TTP-21T25, TTP-23T25, TTP-25T25, TTUP-12T25 | ||||
| प्लास्टिक मॉड्यूलर चेन स्प्रोकेट | ||||
| BT8-12T-25, BT8-18T-25, BTO8-12T25, WT-N0700-24T25, WT-SW1500-24T25, WT-SW2500-16T25, WT-SW2500-18T25, WT-SW2500-21T25 | ||||
 |
TP-C-SCK-R30M | Φ30 | टॉप चेन स्प्रोकेट | |
| TP-C12054NT-SPR, TP-C12058NT-SPR, TP-C12062NT-SPR, TP-C12066NT-SPR, TP-C12070NT-SPR, TP-C12074NT-SPR, TP-C12100NT-SPR, TP-C12105NT-SPR, TP-C12110NT-SPR, TP-C12115T-SPR, TP-C12711T-SPR, TP-C213959T-SPR, TP-SW30UT-15T30, TTP-21T30, TTP-23T30, TTP-25T30, TTUP-12T30 | ||||
| प्लास्टिक मॉड्यूलर चेन स्प्रोकेट | ||||
| BTC4-24T30, BTO8-12T30, BTO8-18T30, (WT-N0700-24T30), (WT-N2700-12T30), WT-SW1500-24T30, WT-SW2250-16T30, WT-SW2500-16T30, WT-SW2500-18T30, WT-SW2500-21T30, WT-SW2510-18T30 | ||||
 |
TP-C-SCK-R35M | Φ35 | टॉप चेन स्प्रोकेट | |
| TP-C12067NT-SPR, TP-C12075NT-SPR, TP-C12101NT-SPR, TP-C12106NT-SPR, TP-C12111NT-SPR, TP-C12401T-SPR, TTP-21T35, TTP-23T35, TTP-25T35, TTUP-12T35, TP-C12071NT-SPR, TP-C12055NT-SPR, TP-C12059NT-SPR, TP-C12063NT-SPR | ||||
| प्लास्टिक मॉड्यूलर चेन स्प्रोकेट | ||||
| WT-SW1500-24T35, WT-SW2500-16T35, WT-SW2500-18T35, WT-SW2500-21T35 | ||||
 |
TP-C-SCK-R40M | Φ40 | टॉप चेन स्प्रोकेट | |
| TP-C12056NT-SPR, TP-C12060NT-SPR, TP-C12064NT-SPR, TP-C12068NT-SPR, TP-C12072NT-SPR, TP-C12076NT-SPR, TP-C12102NT-SPR, TP-C12107NT-SPR, TP-C12112NT-SPR, TP-C12117T-SPR, TP-C12295T-SPR, TP-C12402T-SPR, TTP-21T40, TTP-23T40, TTP-25T40, TTUP-12T40 | ||||
| प्लास्टिक मॉड्यूलर चेन स्प्रोकेट | ||||
| WT-N2520-18T40, BTO8-18T40, WT-N2700-12T40, WT-SW1500-24T40, WT-SW2250-16T40, WT-SW2500-16T40, WT-SW2500-18T40, WT-SW2500-21T40, WT-SW2510-18T40 | ||||
| शाफ्ट छेद का आकार | मॉडल संख्या | शाफ्ट छेद आयाम डी मिमी |
लागू आइडलर स्प्रोकेट | |
|---|---|---|---|---|
वर्ग
|
 |
TP-C-SC-S40M | □40 | प्लास्टिक मॉड्यूलर चेन स्प्रोकेट |
| BT6-24T-40S, BT8-18T-40S, (WT-N2520-18T40S), (WT-N2700-12T40S), (WT-N2700-18T40S), (WT-N3100-16T40S), (WT-N3100-18T40S), (WT-SW1500-24T40S), WT-SW1500-32T40S, WT-SW1500-33T40S, WT-SW1900-25T40S, WT-SW2250-16T40S, (WT-SW2510-18T40S), WT-SW2700-28T40S | ||||
 |
TP-C-SC-S60M | □60 | प्लास्टिक मॉड्यूलर चेन स्प्रोकेट | |
| (BT16-16T-60S), (WT-N2520-18T60S), (WT-N2700-18T60S), (WT-N3100-16T60S), (WT-N3100-18T60S), (WT-SW1500-32T60S), (WT-SW1900-25T60S), WT-SW2700-28T60S | ||||
() वाले मॉडल नंबरों के लिए, सेट कॉलर का बाहरी व्यास हब व्यास से बड़ा है, इसलिए कृपया कन्वेयर संरचनाओं जैसे आइडलर और स्प्रोकेट के चारों ओर रेल के साथ हस्तक्षेप की जांच करें।
- इस अनुभाग में सूचीबद्ध नहीं किए गए आइडलर्स और स्प्रोकेट का उपयोग नहीं किया जा सकता क्योंकि सेट कॉलर चेन में हस्तक्षेप करेंगे।
मॉडल संख्या प्रदर्शन उदाहरण
| TP-C | - | SC | K | - | R | 30M |
| ｜ टॉप चेन अवयव |
｜ रंग सेट करें |
｜ कीवे K: कीवे के साथ कोई प्रतीक नहीं: कोई कुंजी मार्ग नहीं |
｜ शाफ्ट छेद का आकार R: गोल छेद S: वर्गाकार छेद |
｜ शाफ्ट छेद आयाम 30एम: 30मिमी |
||
