एचटी-फ्लेक्स कपलिंग NER सीरीज (डिस्क कपलिंग)
- यह एक कॉम्पैक्ट फ्लेक्स कपलिंग है जिसमें बड़ी क्षमता है।
- एनईआर श्रृंखला एक नई एचटी-फ्लेक्स कपलिंग है जो नव विकसित डिस्क और बोल्ट के अनुकूलन के माध्यम से जबरदस्त टॉर्क वृद्धि और कॉम्पैक्टनेस प्राप्त करती है।
- ・लागू शाफ्ट व्यास: Φ25mm से Φ145mm
- टॉर्क रेंज: 590 से 8500 एनएम
[एनईआर विशेष पृष्ठ]
विशेषताएँ
-
・बड़ा संचरण बल
नई डिस्क आकृति के कारण पिछली श्रृंखला की तुलना में टॉर्क में उल्लेखनीय वृद्धि हुई है।
-
・उपयोग में उत्कृष्ट आसानी
हमारी अद्वितीय केंद्र इकाई संरचना, जो डिस्क और स्पेसर को एकीकृत करती है, साइट पर बोझिल डिस्क असेंबली कार्य की आवश्यकता को समाप्त करती है।
स्थापना और निष्कासन सरलता से केंद्र इकाई और हब के बीच बोल्ट को हटाकर और जोड़कर किया जाता है।
-
・बड़े शाफ्ट छेद व्यास के साथ संगत
एक केंद्र इकाई को अपनाकर, अधिकतम शाफ्ट छेद व्यास को पिछली श्रृंखला की तुलना में बड़ा बनाया जा सकता है।
-
・विकल्पों की विस्तृत श्रृंखला उपलब्ध
संयोजनों की एक विस्तृत श्रृंखला संभव है, जिसमें सीएफआरपी (कार्बन फाइबर प्रबलित प्लास्टिक) स्पेसर, पावर लॉक के साथ शाफ्ट बन्धन और फ्लैंज माउंटिंग शामिल हैं।
-
・गैर-बैकलैश ・स्नेहन-मुक्त ・लंबा जीवन
इसमें कोई बैकलैश नहीं है और उच्च मरोड़ कठोरता है, जो इसे सर्वो मोटर पोजिशनिंग उपकरणों के लिए उपयुक्त बनाती है।
इसके अलावा, चूंकि इसमें कोई फिसलने वाला भाग नहीं है, इसलिए स्नेहन की भी आवश्यकता नहीं है।
उत्पाद लाइन अप
• कम वितरण शाफ्ट बोर व्यास के संयोजन के आधार पर, हम मात्र 5 दिनों में डिलीवरी कर सकते हैं। कम वितरण में डिलीवर किए जा सकने वाले उत्पादों की श्रेणी के लिए कृपया नीचे दिए गए मॉडल नंबर का उदाहरण देखें।
| मॉडल संख्या | स्वीकार्य टॉर्क एन・एम |
कीवे शाफ्ट छेद व्यास रेंज |
|---|---|---|
| NER59W | 590 | Φ25～Φ65 (Φ61) |
| NER93W | 930 | Φ40～Φ85 (Φ80) |
| NER230W | 2300 | Φ50～Φ90 (Φ84) |
| NER360W | 3600 | Φ60～Φ105 (Φ99) |
| NER630W | 6300 | Φ80～Φ125 (Φ119) |
| NER850W | 8500 | Φ100～Φ145 (Φ139) |
*( ) भाग पुराने JIS मानक के अनुसार संसाधित होने पर अधिकतम शाफ्ट छेद व्यास है।
शाफ्ट बन्धन विधि
・कुंजी बन्धन
*इसे पावर लॉक केई श्रृंखला आदि के साथ भी जोड़ा जा सकता है। कृपया विवरण के लिए हमसे संपर्क करें।
लंबा स्पेसर
-
- हब अंत्य फेस दूरी (J आयाम) 6 मीटर तक
हम आपके इच्छित आयामों के अनुसार निर्माण कर सकते हैं।
-
・फ्लोटिंग शाफ्ट के साथ इस्तेमाल किया जा सकता है
जब उपकरणों के बीच दूरी हो तो फ्लोटिंग शाफ्ट का उपयोग किया जा सकता है।
-
・कम्पोजिट स्पेसर
हम हल्के, संक्षारण प्रतिरोधी सीएफआरपी (कार्बन फाइबर प्रबलित प्लास्टिक) से बने लंबे स्पेसर प्रदान करते हैं।
अधिक जानकारी के लिए हमसे संपर्क करें।
-
*लंबे स्पेसर प्रकार की घूर्णन सीमा
उच्च गति पर लंबे स्पेसर प्रकार का उपयोग करते समय, अनुनाद बिंदुओं से बचने के लिए घूर्णन गति की जांच की जानी चाहिए।
चयन करते समय, जांच लें कि प्रत्येक मॉडल संख्या के लिए J आयाम और घूर्णन गति सीमा के भीतर है।
यदि घूर्णन गति निर्दिष्ट मान से अधिक है, तो उच्चतर मॉडल संख्या का चयन किया जाना चाहिए।
यदि संख्यात्मक मान नीचे दी गई तालिका में सीमा से बाहर है या यदि मॉडल संख्या को बढ़ाना संभव नहीं है, तो हम प्रतिउपाय के रूप में एक भारी स्पेसर के साथ "लंबे स्पेसर उच्च गति विनिर्देश" का निर्माण कर सकते हैं।
कृपया हमसे संपर्क करें।
लंबे स्पेसर लंबाई सीमाओं की सूची (J आयाम)
इकाई: मिमी
| मॉडल संख्या | परिचालन गति (r/min) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3600 | 2000 | 1800 | 1500 | 1200 | 1000 | 900 | 750 | 720 | 600 | 500 | 400 | 300 | 200 | 150 | |
| NER59W | 1470 | 1960 | 2070 | 2260 | 2520 | 2750 | 2900 | 3170 | 3240 | 3540 | 3870 | 4330 | 4990 | - | - |
| NER93W | 1600 | 2130 | 2240 | 2450 | 2730 | 2980 | 3140 | 3440 | 3510 | 3840 | 4200 | 4690 | 5400 | - | - |
| NER230W | 1930 | 2560 | 2700 | 2950 | 3290 | 3590 | 3790 | 4140 | 4220 | 4620 | 5060 | 5650 | - | - | - |
| NER360W | 2080 | 2760 | 2910 | 3180 | 3540 | 3870 | 4080 | 4460 | 4550 | 4980 | 5440 | - | - | - | - |
| NER630W | 2230 | 2960 | 3110 | 3400 | 3790 | 4140 | 4360 | 4770 | 4870 | 5330 | - | - | - | - | - |
| NER850W | 2240 | 2970 | 3120 | 3410 | 3800 | 4160 | 4380 | 4780 | 4880 | 5340 | - | - | - | - | - |

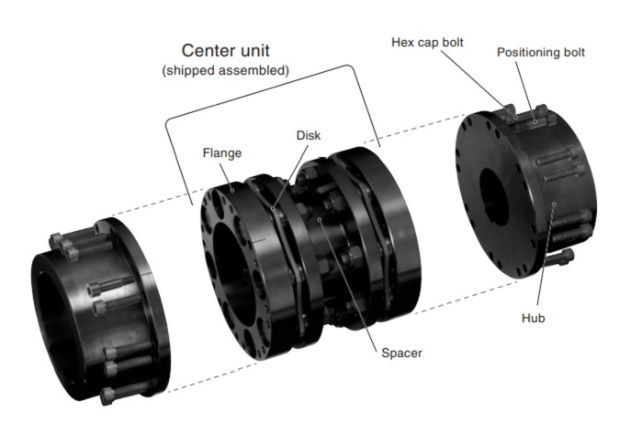

संरचना/सामग्री
कैटलॉग और निर्देश पुस्तिका
मॉडल संख्या प्रदर्शन उदाहरण
| NER230 | W | - | AF70PD1 | X | AG80JD2 | - | J | 1234 |
| ｜ आकार |
｜ ｜ ｜ |
｜ बायां हब प्रतीक |
｜ दायाँ हब प्रतीक |
｜ ｜ ｜ |
｜ जे आयाम |
|||
| प्रकार W: स्पेसर प्रकार |
लंबा स्पेसर J: लंबा स्पेसर लंबे स्पेसर कृपया कैटलॉग देखें |
|||||||
| हब आकार | शाफ्ट छेद व्यास सहिष्णुता | शाफ्ट छेद व्यास | कीवे सहिष्णुता | स्क्रू की स्थिति सेट करें |
|---|---|---|---|---|
| A | F | 70 | P | D1 |
| A | G | 80 | J | D2 |
| A:標準ハブ | F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
शाफ्ट बोर व्यास 1 मिमी की वृद्धि में |
J: नया JIS Js9 P: नया JIS P9 F: पुराना JIS F7 E: पुराना JIS E9 |
