वर्म पावर ड्राइव SW/SWM, SWJ/SWJM श्रृंखला
- शाफ्ट और फ्लैंज माउंटिंग पर आधारित एक समर्पित केस का उपयोग किया जाता है, जो डिवाइस के सरलीकरण में योगदान देता है।
- ठोस और खोखले दोनों प्रकार के आउटपुट शाफ्ट उपलब्ध हैं, और पावर लॉक टेपर्ड बुश शाफ्ट भी उपलब्ध हैं।
- इससे असेंबली कार्य में लगने वाले मानव-घंटों में कमी आती है।
विशेषताएँ
-
・क्षमता, दक्षता और लागत का उच्च संतुलन
बेलनाकार वर्म का उपयोग करते समय, यह एक अत्यधिक संतुलित वर्म है जो दांत की सतह की संचरण क्षमता को अधिकतम करने के लिए वर्षों की प्रौद्योगिकी का लाभ उठाकर उच्च स्तर पर प्रदर्शन, दक्षता और लागत को जोड़ता है।
-
-उच्च दक्षता और ऊर्जा की बचत
दक्षता पर जोर देते हुए अच्छे स्लाइडिंग ट्रांसमिशन को प्राप्त करने के लिए, न्यूनतम मेशिंग हानि के साथ उच्च दक्षता प्राप्त करने के लिए इष्टतम दांत सतह आकार का अनुसरण किया गया है।
-
・तेल सील का लंबा जीवन प्राप्त हुआ - एक अद्वितीय नई तेल सील संरचना को अपनाया गया
नई तेल सील संरचना में तेल सील के अंदर एक फिल्टर शामिल किया गया है, जो घिसे हुए कणों को सील में प्रवेश करने से रोकता है, जिससे इसका जीवनकाल बढ़ जाता है।
-

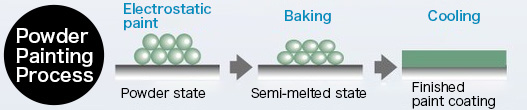

- छीलने-प्रतिरोधी इलेक्ट्रोस्टैटिक पाउडर कोटिंग (SWJ42 और नीचे)
हम इपॉक्सी पॉलिएस्टर पेंट का उपयोग करते हैं जिसमें थिनर नहीं होता, जिससे यह पर्यावरण के अनुकूल होता है।
यह पेंट के आसंजन को बेहतर बनाता है और पेंट को खरोंच और छीलने के प्रति अधिक प्रतिरोधी बनाता है, जिससे विदेशी पदार्थों के संदूषण का खतरा कम हो जाता है।
- शाफ्ट और फ्लैंज माउंटिंग डिज़ाइन डिवाइस को सरल बनाने में योगदान देता है।
· छोटे से मध्यम आकार उपलब्ध (केंद्र दूरी 25 से 200)।
· SWJ श्रृंखला एक विशेष केस का उपयोग करती है जिसे किसी भी दिशा में स्थापित किया जा सकता है।
उत्पाद विनिर्देश
एसडब्ल्यू सीरीज
| वर्म गियर प्रकार | बेलनाकार वर्म | |
|---|---|---|
| आकार | छोटे से मध्यम आकार | |
| 心間 80mm～200mm | ||
| कमी अनुपात | एकल अवनमन | 1/10～1/60 |
| दोहरा अवनमन | 1/100～1/3600 | |
| टॉर्कः | 300～5300 N・m | |
एसडब्ल्यूजे सीरीज
| वर्म गियर प्रकार | बेलनाकार वर्म | |
|---|---|---|
| आकार | छोटा | |
| 心間 25mm～70mm | ||
| कमी अनुपात | एकल अवनमन | 1/10～1/60 |
| दोहरा अवनमन | 1/100～1/3600 | |
| टॉर्कः | 12～300 N・m | |

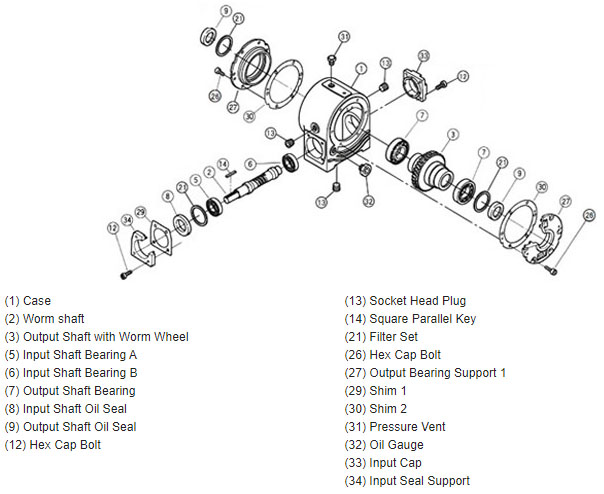

संरचना (SW80-200)
SW80～200
यह आरेख एक प्रतिनिधि उदाहरण है।
कैटलॉग और निर्देश पुस्तिका
कृपया मोटर हैंडलिंग का चयन करें.
कृपया मोटर हैंडलिंग का चयन करें.
मॉडल संख्या प्रदर्शन उदाहरण
| ・ एकल अवनमन | |||||||
| कोई मोटर नहीं | SWJ | 50 | E | 40 | LF | ||
| मोटर के साथ | SWJM | 50 | E | 60 | DF | 040 | SB |
| SWJMR | 50 | E | 15 | DF | 075 | B | |
・ दोहरा अवनमन |
|||||||
| कोई मोटर नहीं | SW | 100 | B | 1200 | R-LF | ||
| मोटर के साथ | SWM | 150 | B | 3000 | L-RF | 040 | SB |
| SWMR | 150 | B | 300 | L-RF | 221 | B | |
| ｜ शृंखला |
｜ आकार |
｜ माउंटिंग स्थिति |
｜ कमी अनुपात |
｜ अक्ष व्यवस्था |
｜ मोटर क्षमता |
｜ मोटर हैंडलिंग |
|
| 25 ～ 200 |
व्याख्यात्मक आरेख एकल अवनमन दोहरा अवनमन |
10：1/10 ～ 3600：1/3600 |
व्याख्यात्मक आरेख एकल अवनमन दोहरा अवनमन |
010：0.1kW ～ 550：5.5kW |
नीचे दी गई तालिका देखें |
| शृंखला | प्रतीकों की व्याख्या |
|---|---|
| SWJM, SWM | S: मानक मोटर स्थापित के साथ भेजा गया एसबी: मानक ब्रेक मोटर स्थापित के साथ भेजा गया एसएक्स: आपूर्ति की गई मोटर के साथ भेजा गया Y: मोटर ग्राहक द्वारा स्थापित की जाएगी |
| SWJMR, SWMR | कोई प्रतीक नहीं: शिपिंग के समय मानक मोटर स्थापित की गई थी B: मानक ब्रेक-सुसज्जित मोटर के साथ भेजा गया |
■ त्सुबाकी मॉडल नंबर नेविगेशन
शृंखला
EWJ/EW: ये ऐसे प्रकार हैं जो मूलतः पैरों पर लगे होते हैं। 70 और उससे कम आकार EWJ श्रृंखला के होते हैं, और 80 और उससे अधिक आकार EW श्रृंखला के होते हैं।
SWJ/SW: ये फ्लैंज माउंटिंग और ऑन-शाफ्ट माउंटिंग पर आधारित प्रकार हैं। 70 और उससे कम आकार SWJ श्रृंखला के हैं, और 80 और उससे अधिक आकार SW श्रृंखला के हैं।
EWJM(R)/EWM(R): EWJ/EW श्रृंखला से जुड़ी मोटर वाला एक प्रकार।
SWJM(R)/SWM(R): SWJ/SW श्रृंखला से जुड़ी मोटर वाला एक प्रकार।
आकार
रिड्यूसर का आकार बताता है.
माउंटिंग स्थिति
E या T: वह प्रकार जहां इनपुट शाफ्ट आउटपुट शाफ्ट के ऊपर होता है।
1/60 या उससे कम कमी अनुपात वाली EWJ, EWJM, SWJ और SWJM श्रृंखला के लिए, E
अन्य सभी मामलों में, यह T होगा।
बी: इस प्रकार में इनपुट शाफ्ट आउटपुट शाफ्ट से कम होता है।
V: एक प्रकार जिसमें आउटपुट शाफ्ट ऊर्ध्वाधर होता है।
कृपया विवरण के लिए कैटलॉग देखें।
कमी अनुपात
कमी अनुपात को दर्शाता है.
1/60 से कम एकल अवनमन, तथा 1/100 से अधिक गति के लिए डबल रिडक्शन उपयोग किया जाता है।
अक्ष व्यवस्था
माउंटिंग सतह और इनपुट/आउटपुट शाफ्ट के बीच संबंध को इंगित करता है।
कृपया विवरण के लिए कैटलॉग देखें।
मोटर क्षमता
यह मोटर के सम्मिलित होने पर मोटर की क्षमता को इंगित करता है।
मोटर हैंडलिंग
एस या कोई प्रतीक नहीं: एक मानक मोटर स्थापित और भेज दी जाएगी।
एसबी, बी: ब्रेक के साथ एक मानक मोटर हमारी कंपनी द्वारा स्थापित और भेज दी जाएगी।
एसएक्स: हम ग्राहक द्वारा उपलब्ध कराई गई मोटर को स्थापित करेंगे और उसे आपके पास भेज देंगे।
Y: यह मोटर फ्लैंज वाला एक प्रकार है जो ग्राहक को स्वयं मोटर स्थापित करने की अनुमति देता है।
विकल्प प्रतीक
Z: यह मोटर इन्वर्टर ड्राइव के साथ संगत है।
W: आउटडोर स्थापना के लिए उपयुक्त.
V: बिजली आपूर्ति वोल्टेज और आवृत्ति 400/400/440V, 50/60/60Hz हैं।
V1: विद्युत आपूर्ति वोल्टेज और आवृत्ति 380V और 50Hz हैं।
V2: बिजली आपूर्ति वोल्टेज और आवृत्ति 380V, 60Hz हैं।
V3: बिजली आपूर्ति वोल्टेज और आवृत्ति 415V, 50Hz हैं।
V4: बिजली आपूर्ति वोल्टेज और आवृत्ति 460V, 60Hz हैं।
एन: सीई अनुरूप.
N2: UL मानक अनुरूप विनिर्देश.
*एन3: सीसीसी विनिर्देश.
एच: एक एल्यूमीनियम टर्मिनल बॉक्स के साथ आता है।
Q: मैनुअल ब्रेक रिलीज़ उपलब्ध है
एम: मोटर पंखे की ओर से घूर्णन को मैन्युअल रूप से नियंत्रित किया जा सकता है।
सहायक प्रतीक
・टर्मिनल बॉक्स स्थिति
टर्मिनल बॉक्स को उस स्थिति में ले जाएं जहां मोटर की ओर से देखने पर यह वामावर्त दिशा में घूम जाए।
P1: 90° स्विंग P2: 180° स्विंग P3: 270° स्विंग
・टर्मिनल बॉक्स निकास दिशा
आउटलेट को टर्मिनल बॉक्स से देखे गए अनुसार दक्षिणावर्त घुमाए गए स्थान पर ले जाएं।
・मोटर क्षमता 0.75kW या उससे कम
D1: 90° स्विंग D2: 180° स्विंग D3: 270° स्विंग
・मोटर क्षमता 1.5kW या अधिक
E1: 90° स्विंग E2: 180° स्विंग E3: 270° स्विंग
उत्पादों की सूची
- मोटर रहित मॉडलों की सूची
- मोटर से सुसज्जित (आकार के अनुसार सूची)
- मोटर के साथ (मोटर क्षमता के अनुसार सूची)
*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। सभी खोलेंसभी बंद करें
मोटर 0.2kW के साथ (मॉडल संख्या SWJM*020, SWM*020)
मोटर के साथ 0.4kW (मॉडल संख्या SWJM*040, SWM*040)
मोटर के साथ 0.75kW (मॉडल संख्या SWJM(R)*075, SWM(R)*075)
1.5kW मोटर के साथ (मॉडल संख्या SWJM*150, SWJMR*151, SWM*150, SWMR*151)
2.2kW मोटर के साथ (मॉडल संख्या SWJM*220, SWJMR*221, SWM*220, SWMR*221)
3.7kW मोटर के साथ (मॉडल संख्या SWM(R)*370)
5.5kW मोटर के साथ (मॉडल संख्या SWM(R)*550)
