ऑटोमोबाइल निर्माण
दबाने की प्रक्रिया
यह शरीर की संरचना बनाने वाले मुख्य भागों, जैसे कि छत और हुड, को बनाने की प्रक्रिया है।
प्रेसिंग प्रक्रिया में, एक ही स्टील प्लेट को प्रेस मशीन का उपयोग करके काटा जाता है और उसे त्रि-आयामी आकार दिया जाता है।

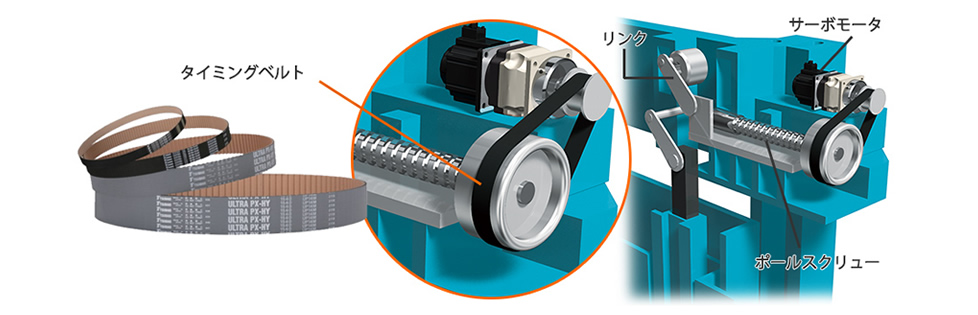

सर्वो प्रेस सिंक्रोनस बेल्ट्स अल्ट्रा पीएक्स बेल्ट HY प्रकार
सर्वो प्रेस मशीनें निरंतर चलती रहती हैं और उन पर बार-बार प्रभाव भार पड़ता है, इसलिए आवश्यक बेल्ट अत्यधिक कठोर और मजबूत होनी चाहिए।
अल्ट्रा पीएक्स बेल्ट HY प्रकार एक ऐसी बेल्ट है जिसने कांच और कार्बन से बने हाइब्रिड कोर वायर के उपयोग से काफी अधिक मजबूती और कठोरता हासिल की है। इसने पारंपरिक HC प्रकार की तुलना में लगभग 1.3 से 2.0 गुना अधिक संचरण क्षमता प्राप्त की है। इससे उपकरण का आकार छोटा हो जाता है और यह अधिक कॉम्पैक्ट हो जाता है।

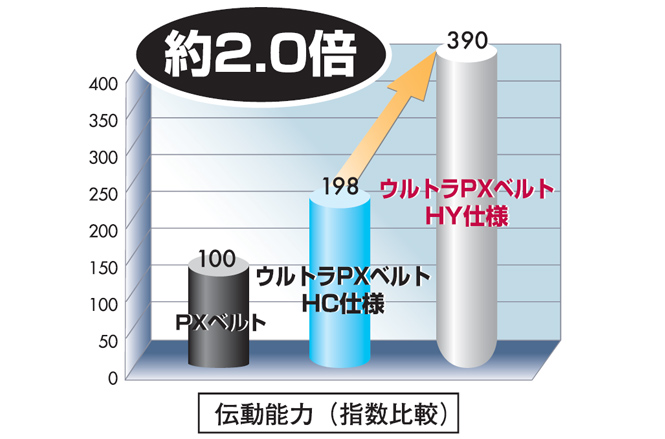

त्सुबाकी पीएक्स बेल्ट संचरण क्षमता तुलना ग्राफ
अल्ट्रा पीएक्स बेल्ट HY प्रकार के बारे में और जानें
त्सुबाकी पीएक्स बेल्ट कठोरता तुलना ग्राफ
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

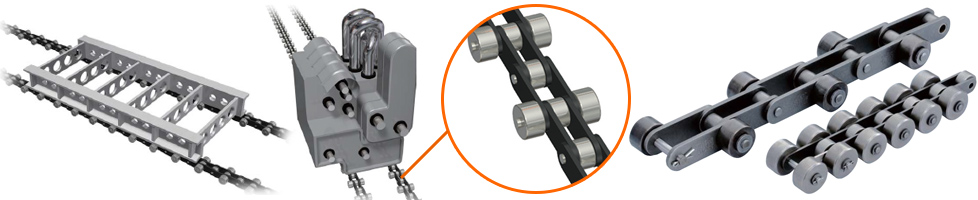

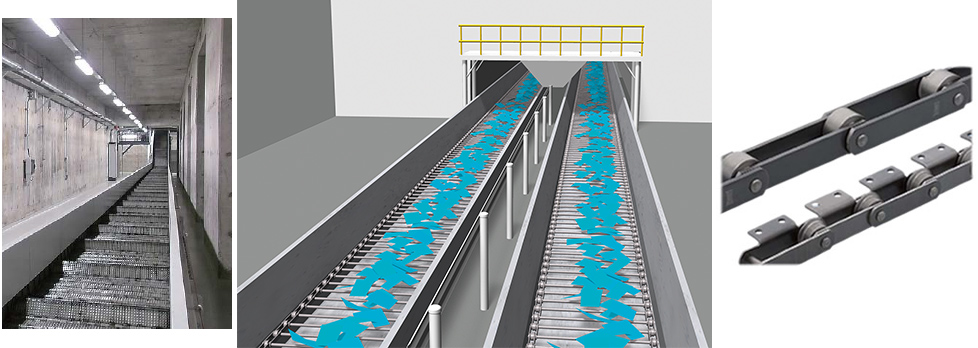

स्क्रैप सामग्री कन्वेयर बड़े आकार की कन्वेयर चेन / स्क्रैप कन्वेयर -
प्रेस शॉप के फर्श के नीचे कई स्क्रैप कन्वेयर लगे हुए हैं जो शॉप के फर्श के नीचे से अतिरिक्त सामग्री को हटाते हैं। ये स्क्रैप कन्वेयर त्सुबाकी के बड़े आकार की कन्वेयर चेन हैं जिनमें स्लैट्स लगे होते हैं, और प्रेसिंग के बाद अतिरिक्त सामग्री को शॉप से बाहर ले जाते हैं।
बड़े आकार की कन्वेयर चेन के बारे में अधिक जानकारी
स्क्रैप कन्वेयर के बारे में पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।

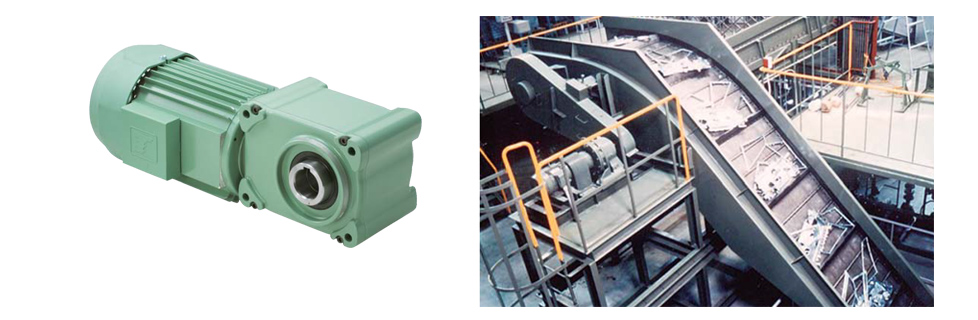

त्सुबाकी हाइपॉइड मोटर का उपयोग स्क्रैप कन्वेयर को चलाने के लिए छोटे गियर मोटर्स के रूप में किया जाता है जो स्क्रैप सामग्री को बाहर भेजते हैं। आउटपुट शाफ्ट के रूप में ठोस और खोखले दोनों प्रकार के शाफ्ट उपलब्ध हैं, और रिडक्शन रेशियो की एक विस्तृत श्रृंखला उपलब्ध है।
छोटे गियर मोटरों के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

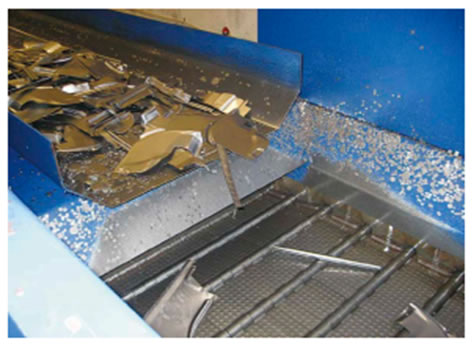

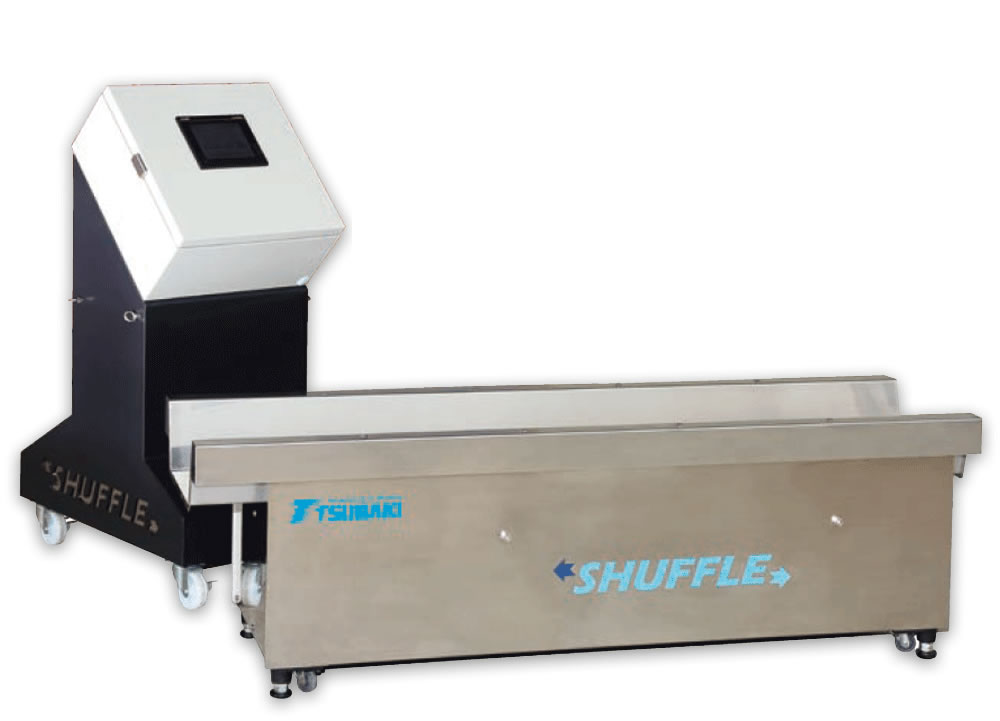

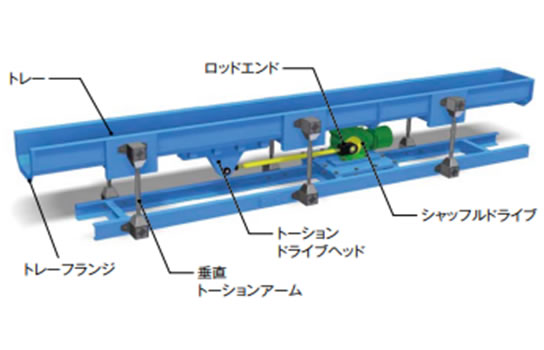

स्क्रैप कन्वेयर शफल कन्वेयर
प्रेस प्रक्रिया के दौरान उत्पन्न होने वाले प्रेस स्क्रैप और ऑफकट को ट्रे की बार-बार होने वाली आगे-पीछे की गति द्वारा ही संभाला जाता है। चूंकि यह बेल्ट प्रकार का नहीं है, इसलिए स्क्रैप के फंसने या बेल्ट के टूटने की कोई चिंता नहीं है।
इसके अलावा, वाइब्रेटिंग कन्वेयर के विपरीत, यह कम कंपन और शोर उत्पन्न करता है, और इसमें कम घटक होते हैं, जिससे रखरखाव आसान हो जाता है।
कम रखरखाव
[संरचना]
शफल कन्वेयर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
पुर्जों को उठाने और नीचे करने के लिए -ज़िप चेन लिफ्टर -
ज़िप चेन लिफ़्टर का उपयोग प्रेसिंग के लिए स्टैक किए गए स्टील सामग्री और प्रेस किए गए घटकों को ऊपर उठाने और नीचे करने के लिए किया जाता है। ज़िप चेन लिफ़्टर हाइड्रोलिक लिफ़्टर की तुलना में अधिक गति से ऊपर और नीचे कर सकते हैं, और इनकी स्थिति निर्धारण सटीकता भी उच्च होती है, जिससे उत्पादकता में सुधार होता है।
ज़िप चेन लिफ्टर के बारे में और अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

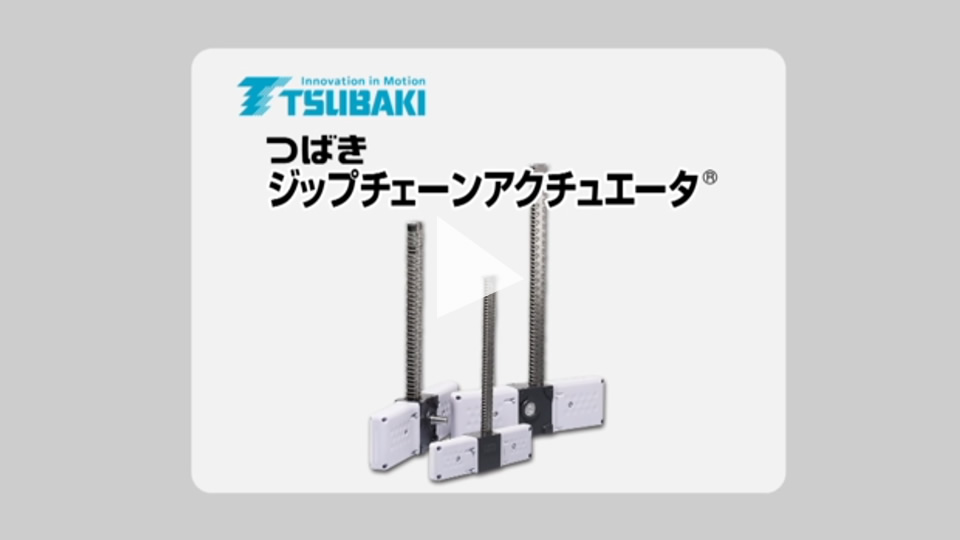

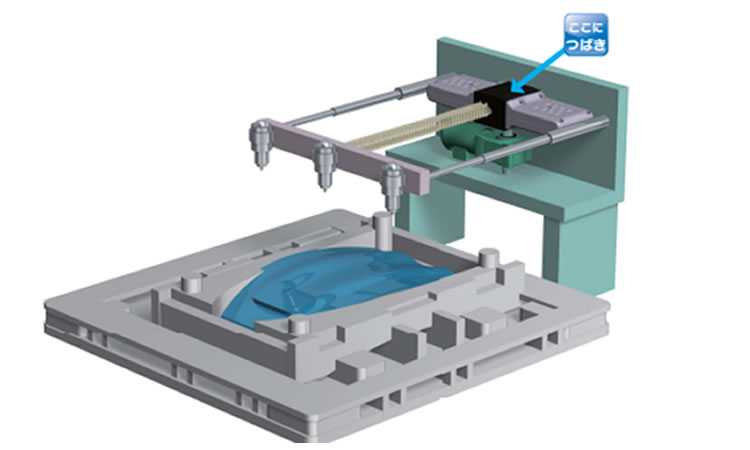

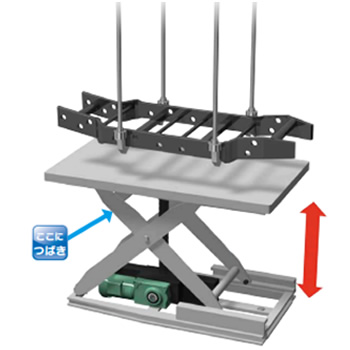

स्प्रे नोजल की गति के लिए ज़िप चेन एक्ट्यूएटर
ज़िप चेन एक्ट्यूएटर उपयोग प्रेस डाई पर प्रोसेसिंग ऑयल स्प्रे करने वाले नोजल के खुले भाग को हिलाने के लिए किया जाता है। इन्हें कम जगह में स्थापित किया जा सकता है, ये कॉम्पैक्ट होते हैं और तेज़ गति से गति प्रदान करते हैं।
स्थान की बचत
तेज़ गति से गाड़ी चलाना
ज़िप चेन एक्ट्यूएटर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

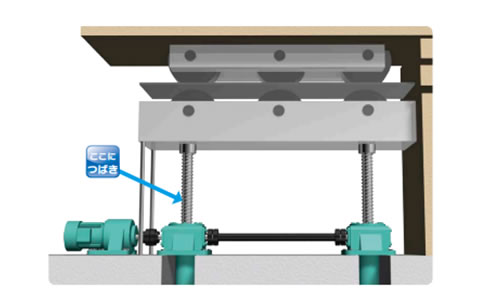

प्रेस परिधीय उपकरणों के लिए लिनी-पावर जैक और लिनी-स्पीड जैक
प्रेस के आगे और पीछे आपूर्ति सामग्री को पकड़ने और ऊपर/नीचे करने के लिए कई जुड़े हुए जैक का उपयोग किया जाता है। पारंपरिक लिनी-पावर जैक के साथ-साथ लिनी-स्पीड जैक अपनाकर उच्च गति और उच्च आवृत्ति संचालन संभव है।
जैक लिंकेज सिस्टम
हम न केवल जैक बल्कि गियर मोटर और कपलिंग जैसे संपूर्ण ड्राइव तंत्रों का भी चयन और प्रस्ताव करेंगे।
चयन अनुरोध प्रपत्र तक पहुंचने के लिए कृपया यहां क्लिक करें।
लिनी-पावर जैक के बारे में और जानें
लिनी-स्पीड जैक के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
ऑटोमोबाइल निर्माण

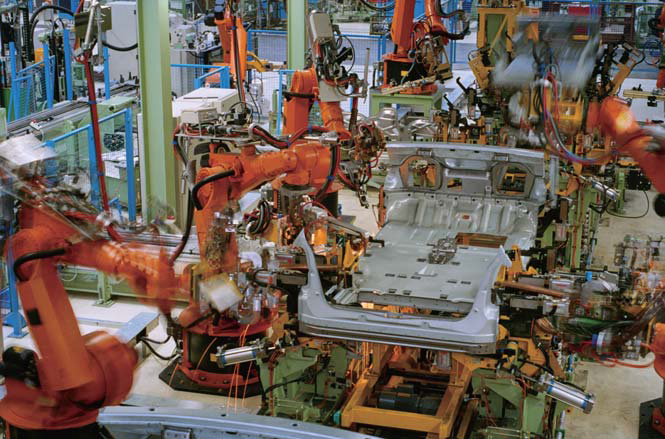

बॉडी वेल्डिंग प्रक्रिया
यह वह प्रक्रिया है जिसमें प्रेस प्रक्रिया में निर्मित पुर्जों को कई बहु-अक्षीय रोबोटों द्वारा कार के ढांचे में जोड़ा जाता है। वेल्डिंग का अधिकांश कार्य मशीनों द्वारा स्वचालित रूप से किया जाता है।

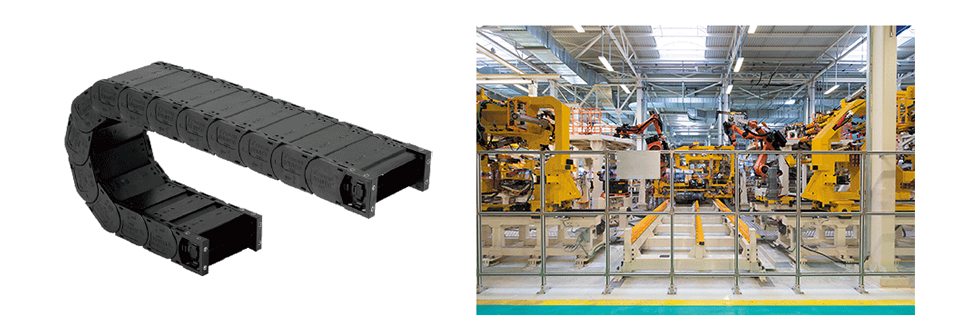

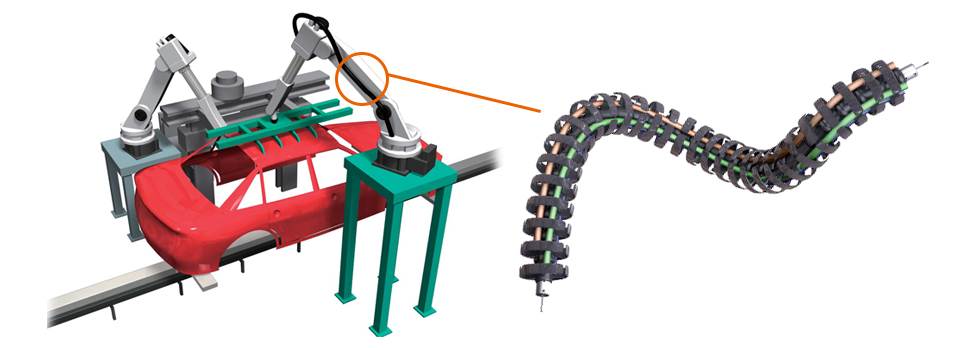

असेंबली और वेल्डिंग रोबोट -केबल कैरियर (CABLEVEYOR) / सिंक्रोनस बेल्ट्स
केबल कैरियर (CABLEVEYOR) एक ऐसा उपकरण है जो मशीन टूल्स सहित औद्योगिक मशीनरी में गतिशील भागों के केबलों को व्यवस्थित, सुरक्षित और निर्देशित करता है।
टीकेआरबी प्रकार का केबल कैरियर (CABLEVEYOR) उत्कृष्ट सुरक्षा और टिकाऊपन के लिए विशेष प्लास्टिक सामग्री का उपयोग करता है, और इसमें अंतर्निहित स्टील का तार इसे भारी तनाव सहन करने में सक्षम बनाता है। खुली संरचना के कारण केबल को धक्का देकर आसानी से डाला जा सकता है, जिससे रखरखाव आसान हो जाता है।
टीकेआरबी प्रकार का रोबोटिक आर्म, जो तीन आयामों में चलता है, शरीर को वेल्ड करने के लिए उपयोग किया जाता है।
वीडियो (एनिमेशन) देखें

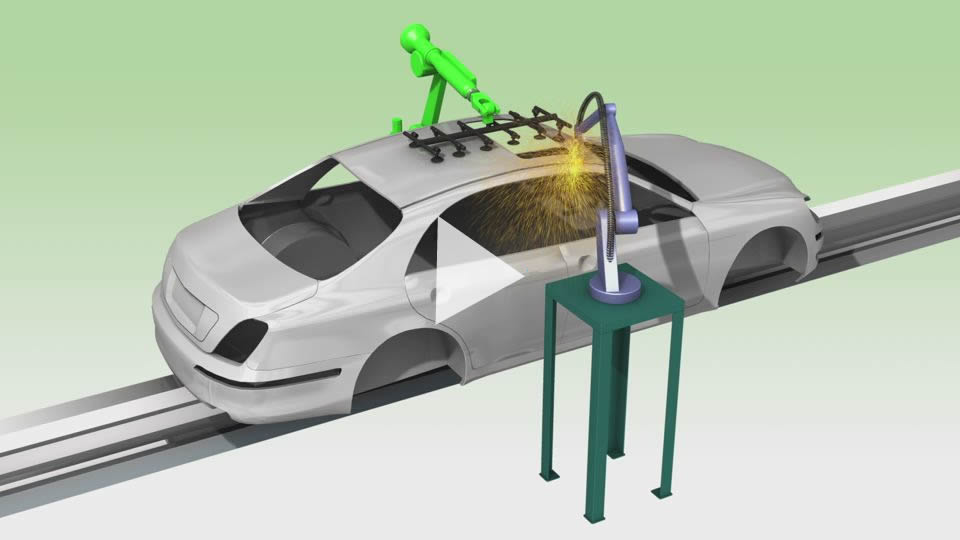

वीडियो सामग्री: वेल्डिंग रोबोट -केबल कैरियर (CABLEVEYOR)
टीकेआरबी प्रकार के केबल कैरियर (CABLEVEYOR) के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

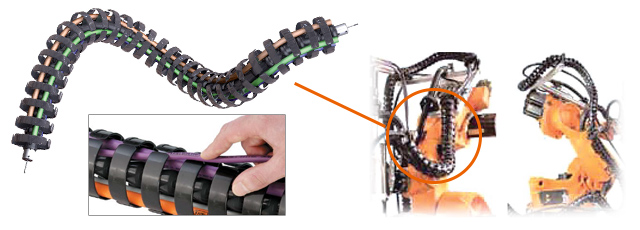

केबल कैरियर (CABLEVEYOR) प्लास्टिक श्रृंखला का उपयोग वेल्डिंग रोबोट के उन केबलों की सुरक्षा के लिए किया जाता है जो क्षेत्र में घूमते हैं।
रोबोट अक्सर लंबी यात्रा लंबाई में क्षैतिज रूप से चलते हैं, इसलिए केबल कैरियर (CABLEVEYOR) घिसावट को कम करने और उसके जीवनकाल को बढ़ाने के लिए TKC और TKMT मॉडल जैसे लंबे ग्लाइडिंग व्यवस्था विनिर्देशों और स्लाइडिंग शू श्रृंखलाओं का उपयोग किया जाता है।

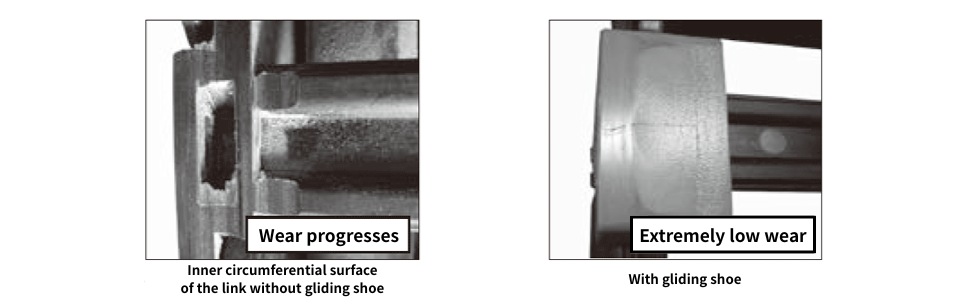

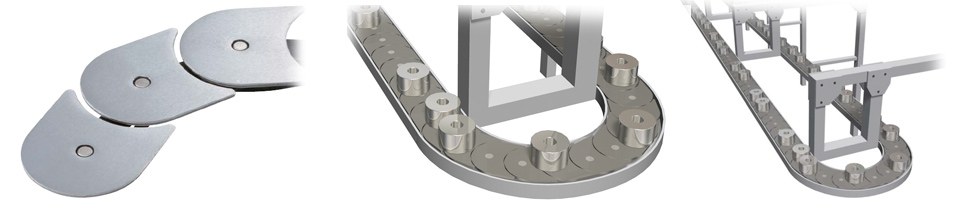

ग्लाइडिंग व्यवस्था विनिर्देश और स्लाइडिंग शू श्रृंखला की घिसावट स्थितियों की तुलना
(*130,000 राउंड ट्रिप के बाद)
केबल कैरियर (CABLEVEYOR) प्लास्टिक श्रृंखला के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

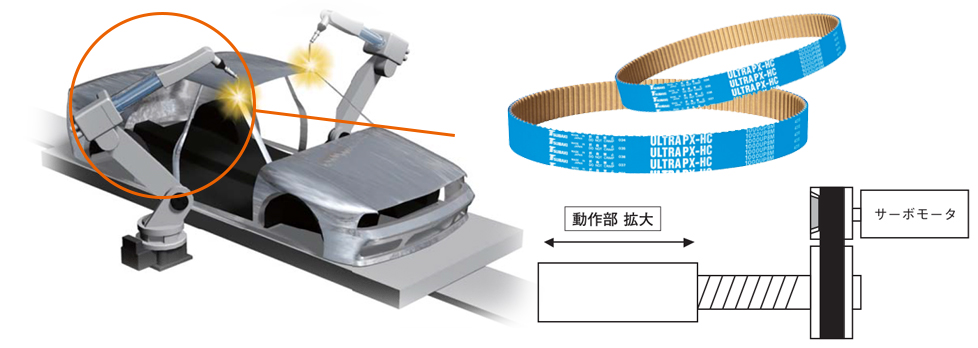

त्सुबाकी सिंक्रोनस बेल्ट्स अल्ट्रा पीएक्स बेल्ट HC प्रकार, वेल्डिंग मशीनों के लिए ट्रांसमिशन डिवाइस के रूप में उपयोग किया जाता है।
वेल्डिंग इलेक्ट्रोड को स्थानांतरित करने वाली गन के लिए एक स्वच्छ संचरण तंत्र की आवश्यकता होती है, इसलिए त्सुबाकी सिंक्रोनस बेल्ट्स अल्ट्रा पीएक्स बेल्ट HC प्रकार उपयोग किया जाता है, जो एक उच्च-शक्ति वाला, कॉम्पैक्ट संचरण उपकरण है जो ग्रीस या तेल नहीं फैलाता है।
लाभ
- पारंपरिक पीएक्स बेल्ट तुलना में परिचालन विस्तार अत्यंत कम है।
- इसकी संचरण क्षमता पारंपरिक पीएक्स बेल्ट की तुलना में दोगुनी से भी अधिक है।

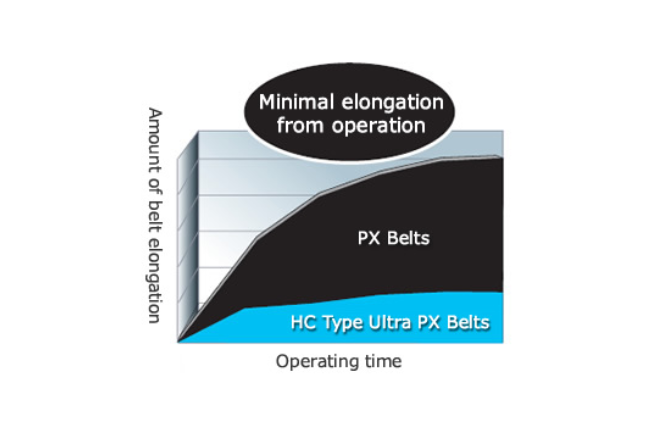

परिचालन समय के अनुसार बेल्ट के फैलाव का तुलनात्मक ग्राफ

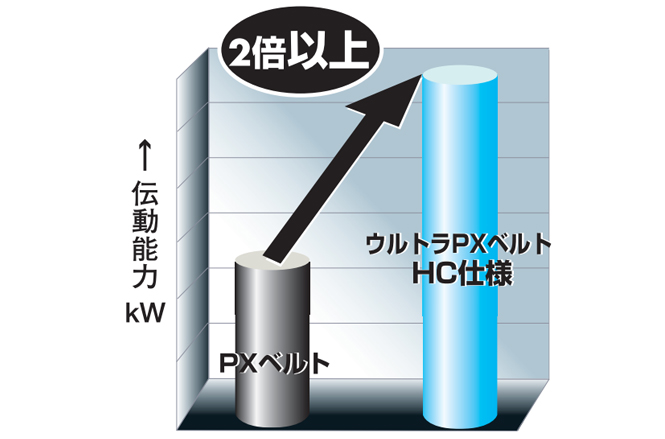

ट्रांसमिशन क्षमता तुलना ग्राफ
अल्ट्रा पीएक्स बेल्ट HC प्रकार के बारे में और अधिक जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

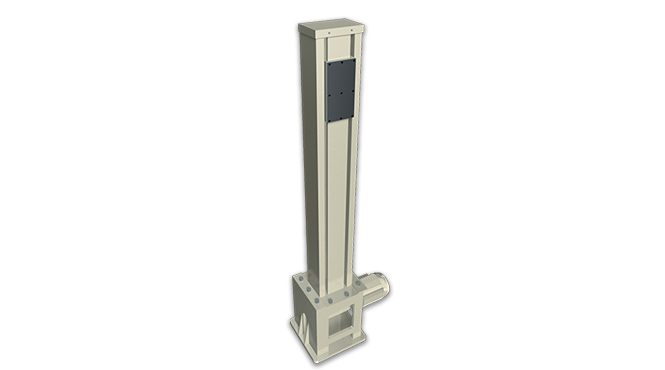

बॉडी और पार्ट्स असेंबली उपकरण के लिए -लिफ्ट मास्टर-

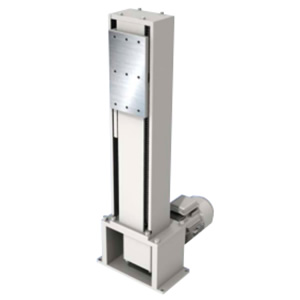

लिफ्ट मास्टर एक इलेक्ट्रिक लिफ्टर है जो ओवरहैंग और पार्श्व भार को सहन कर सकता है।

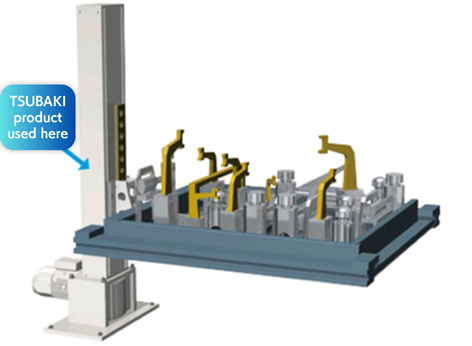

लिफ्ट मास्टर का उपयोग उन वर्कपीस को उठाने वाले उपकरणों में किया जाता है जो वेल्डिंग और असेंबली के लिए इस्तेमाल होते हैं, जैसे कि बॉडी फ्रेम और दरवाजे। इन्हें लाइन पर रखकर तुरंत उपयोग में लाया जा सकता है, और इनका छोटा और कॉम्पैक्ट डिज़ाइन जगह की बचत करता है।
पारंपरिक उत्पाद
लिफ्ट मास्टर
लिफ्ट मास्टर काम करने वाले लिफ्टिंग उपकरणों पर काम कर रहा है
लिफ्ट मास्टर की विशेषताओं को देखने के लिए वीडियो देखें।
वीडियो कंटेंट लिफ्ट मास्टर संरचना और विशेषताएं

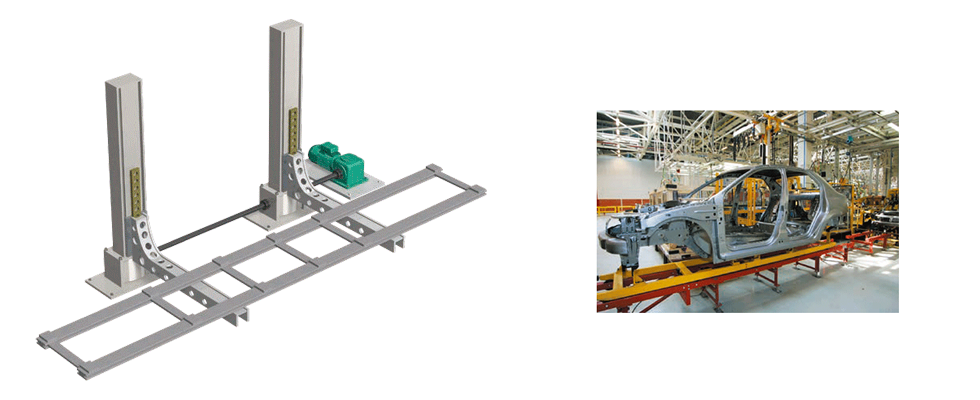

लिफ्ट मास्टर जो पार्श्व भार के प्रति मजबूत होते हैं और जिनका जीवनकाल लंबा होता है, का उपयोग स्थानांतरण उपकरणों में भी किया जाता है जो अगले चरण के लिए असेंबल किए गए निकायों को गाड़ियों पर लादते हैं।
इन चार आपस में जुड़ी इकाइयों का उपयोग बड़े ओवरहैंग वाले वर्कपीस के लिए एक सरल लिफ्टिंग डिवाइस के रूप में किया जा सकता है।
असेंबल किए गए ढांचे को अगली प्रक्रिया कार्ट पर लोड करने के लिए स्थानांतरण उपकरण
वीडियो (एनिमेशन) देखें
वीडियो कंटेंट ट्रांसफर उपकरण -लिफ्ट मास्टर-

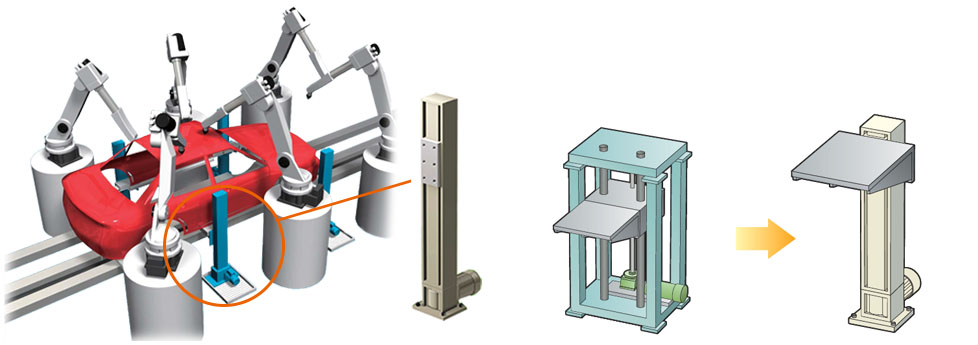

बॉडी असेंबली उपकरण के लिए लिफ्ट मास्टर
पैलेट पर लदे पिछले दरवाजों जैसे पुर्जों को उठाने के बाद, लिफ्ट मास्टर का उपयोग उन उपकरणों में किया जाता है जो खाली पैलेटों को नीचे स्थित रिकवरी कन्वेयर तक ऊपर और नीचे ले जाते हैं। इसे एक तरफ से ऊपर और नीचे किया जा सकता है और इसे कम जगह में भी स्थापित किया जा सकता है, जिससे जगह का प्रभावी उपयोग संभव होता है।
कैंटिलीवर लिफ्ट
प्लग करें और खेलें
लिफ्ट मास्टर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

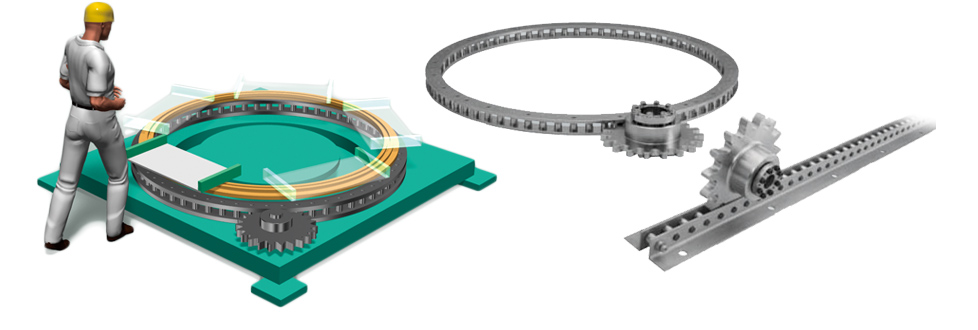

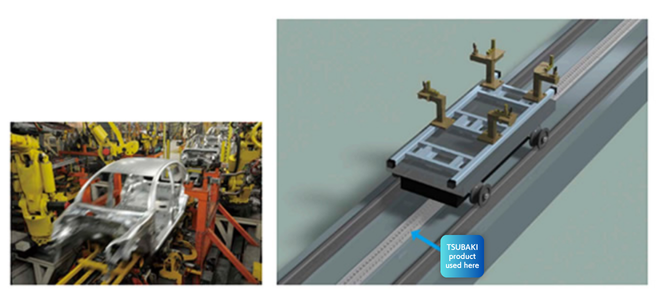

बॉडी वेल्डिंग उपकरण के लिए पिन गियर ड्राइव यूनिट
वेल्डिंग जिग्स के परिवहन के लिए घर्षण विधि के विकल्प के रूप में पिन गियर ड्राइव यूनिट उपयोग किया जाता है। पिन गियर द्वारा संचालित मेसिंग ड्राइव मशीनिंग तेल की उपस्थिति में भी विश्वसनीय परिवहन सुनिश्चित करता है, जिससे परिवहन चक्र का समय कम हो जाता है।
उच्च कठोरता
पिन गियर ड्राइव यूनिट के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

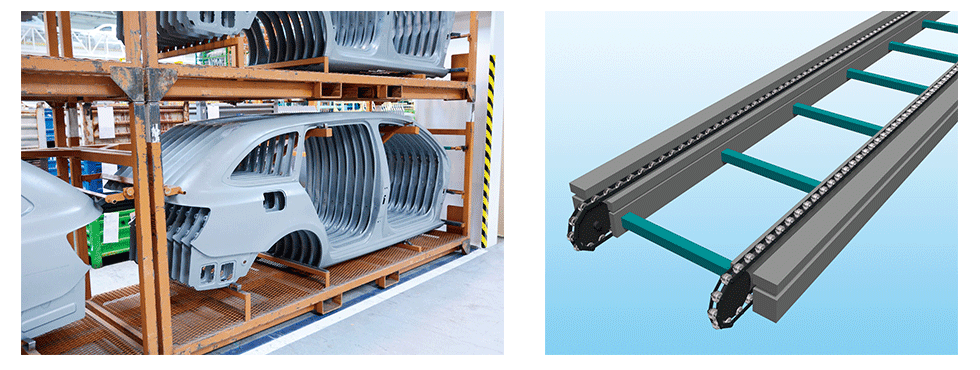

पैलेट परिवहन -डबल प्लस चेन स्टील रोलर सीरीज / लिफ्ट मास्टर-
संचयी डबल प्लस चेन /स्टील रोलर श्रृंखला का उपयोग बॉडी ट्रांसपोर्ट पैलेट के परिवहन के लिए किया जाता है। साथ ही, पतले फ्रेम का उपयोग करके एक कॉम्पैक्ट ट्रांसपोर्ट कन्वेयर का निर्माण किया जा सकता है।
डबल प्लस चेन के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

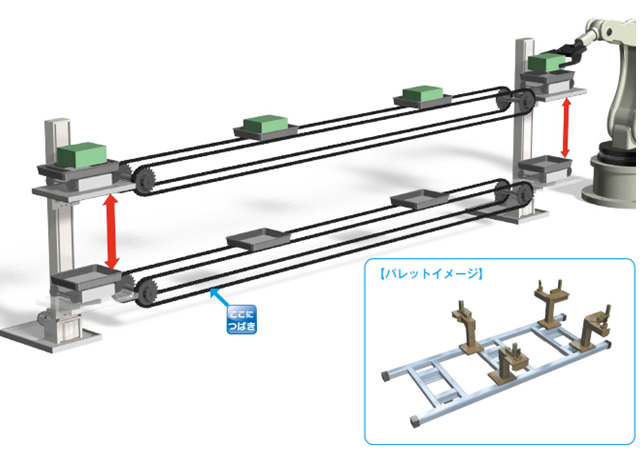

वेल्डिंग सामग्री की आपूर्ति के लिए -ज़िप मास्टर / ज़िप चेन लिफ्टर

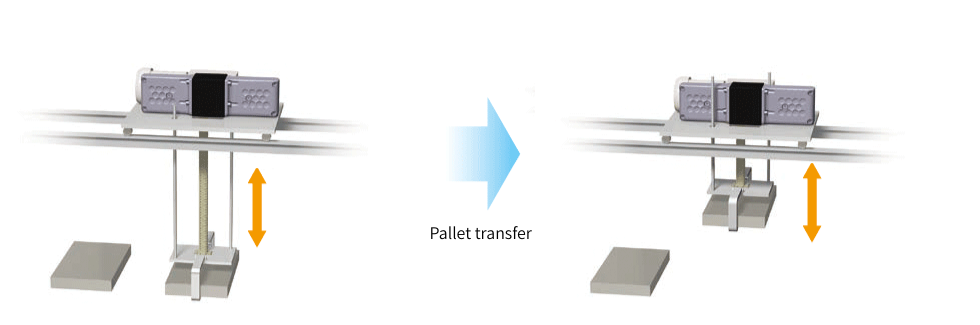

वेल्डिंग प्रक्रिया के लिए शवों को ले जाने वाले पैलेटों को ऊपर और नीचे उठाने के लिए दो आपस में जुड़े हुए लिफ्ट मास्टर जो एक तरफ से उठा और नीचे कर सकते हैं।

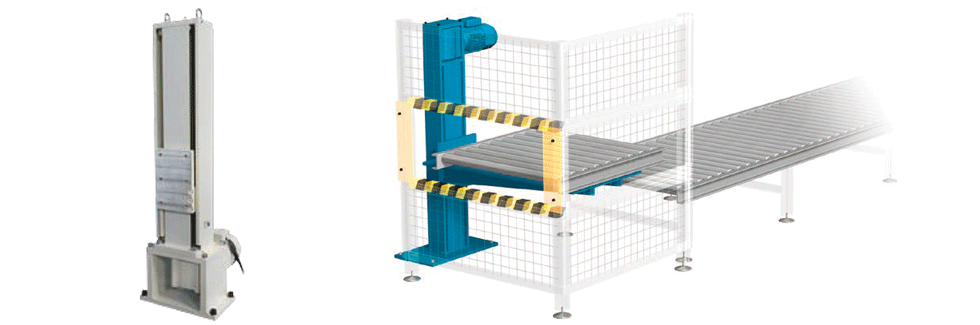

दो लिफ्ट मास्टर, जो एक सरल संरचना वाले इलेक्ट्रिक लिफ्टर हैं, को या तो यांत्रिक इंटरलॉकिंग द्वारा या प्रत्येक इकाई पर एक मोटर लगाकर सिंक्रनाइज़ किया जा सकता है, जिससे एक साफ-सुथरा कार्य वातावरण बनता है।
लिफ्ट मास्टर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

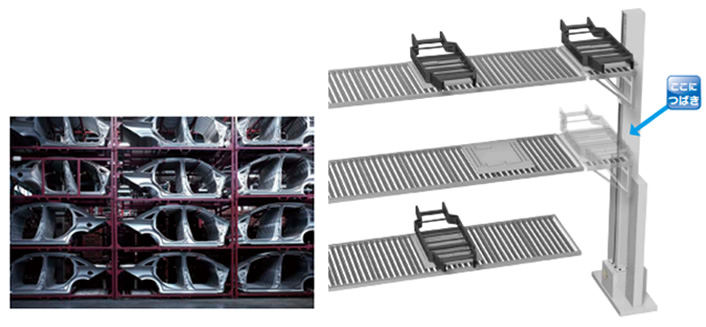

वेल्डिंग प्रक्रिया में सामग्री की आपूर्ति करने की प्रक्रिया में, एक स्किड/पैलेट परिसंचरण प्रणाली को इस प्रकार कॉन्फ़िगर किया जा सकता है जो डबल प्लस चेन का उपयोग करने वाले ट्रांसफर कन्वेयर से पहले और बाद में लिफ्ट मास्टर का उपयोग करके एक लिफ्टिंग तंत्र को जोड़ती है।
स्थान बचाने वाली स्थापना
लिफ्ट मास्टर लिफ्टिंग स्ट्रोक की परवाह किए बिना समान इंस्टॉलेशन स्थान की आवश्यकता होती है, जिससे स्थान की बचत होती है।
कटिंग स्पेसिफिकेशन भी!
डबल प्लस चेन के लिए फ्रेम
डबल प्लस चेन के लिए विशेष फ्रेम सहायक उपकरण के रूप में भी उपलब्ध हैं।
इससे पुर्जों के चयन सहित कन्वेयर की स्थापना आसान हो जाती है।
लिफ्ट मास्टर के बारे में और जानें
लिफ्ट मास्टर के बारे में प्रश्नों के लिए, कृपया यहां क्लिक करें।
डबल प्लस चेन के बारे में और जानें
डबल प्लस चेन से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
वेल्डिंग सामग्री की आपूर्ति के लिए ज़िप मास्टर
ज़िप मास्टर का उपयोग शरीर के उन हिस्सों को स्थानांतरित करने के लिए किया जाता है जिन्हें वेल्डिंग के लिए अलग-अलग ऊंचाइयों पर स्थित अगली प्रक्रिया में ले जाना होता है। यह अधिक भार उठाने में सक्षम है और इसे उच्च गति पर और बार-बार संचालित किया जा सकता है, जिससे उत्पादकता में सुधार होता है।
तेज़ गति से गाड़ी चलाना
कैंटिलीवर लिफ्ट
ज़िप मास्टर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
वेल्डिंग सामग्री की आपूर्ति के लिए ज़िप चेन लिफ्टर
बॉडी वेल्डिंग प्रक्रियाओं के दौरान, गैन्ट्री लोडर और रोबोट का उपयोग करके पुर्जों के परिवहन के लिए उपकरण मौजूद होते हैं, और पुर्जों की डिलीवरी के लिए लगने वाले समय को कम करने के लिए ज़िप चेन लिफ्टर का उपयोग किया जाता है। अपनी उच्च गति लिफ्टिंग और उच्च स्थिति निर्धारण सटीकता के साथ, इसे अन्य परिवहन उपकरणों के साथ भी जोड़ा जा सकता है।
तेज़ गति से गाड़ी चलाना
तेज गति से संचालन और उच्च स्थिति निर्धारण सटीकता इसे रोबोटिक स्थानांतरण के लिए आदर्श बनाती है!
ज़िप चेन लिफ्टर के बारे में और अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

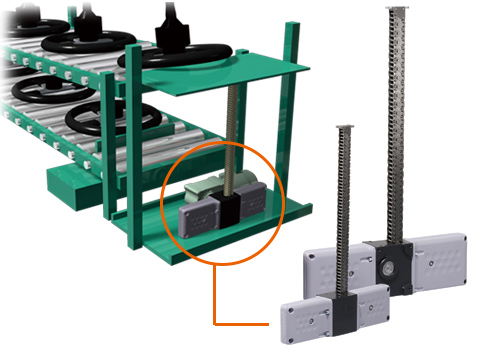

पुर्जे उठाने वाले उपकरणों के लिए ज़िप चेन एक्ट्यूएटर
कॉम्पैक्ट ज़िप चेन एक्ट्यूएटर उपयोग साधारण लोडर उपकरणों के लिफ्टिंग सेक्शन में किया जाता है। यह सरल संरचना वाले उपकरण के उत्पादन को संभव बनाता है और पुर्जों को तेज़ गति से उठाने में सहायक होता है।
ज़िप चेन एक्ट्यूएटर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

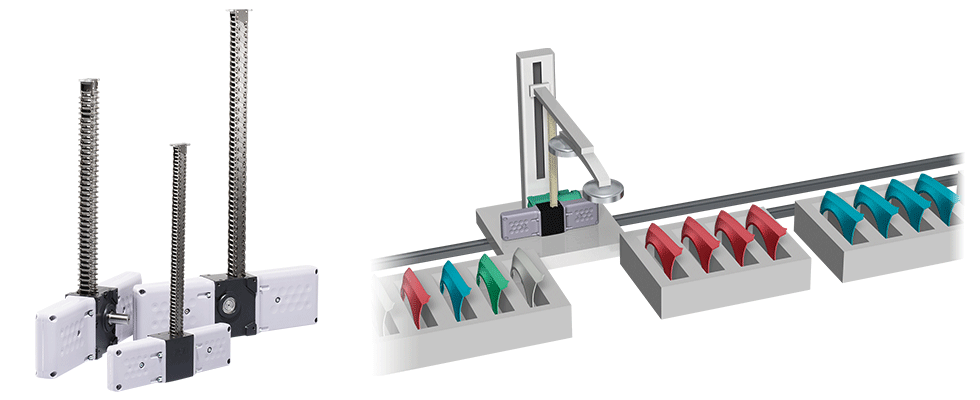

पार्ट्स गैन्ट्री लोडर के लिए ज़िप चेन एक्ट्यूएटर
ज़िप चेन एक्ट्यूएटर, जिन्हें कम जगह में स्थापित किया जा सकता है, हवाई परिवहन में उपयोग होने वाले गैन्ट्री लोडर के लिफ्टिंग मैकेनिज़्म में उपयोग किए जाते हैं। एयर सिलेंडरों के उपयोग की तुलना में, इनमें सिलेंडर का बाहरी भाग छत की ओर नहीं निकलता, इसलिए छत को नीचे किया जा सकता है।
ज़िप चेन एक्ट्यूएटर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

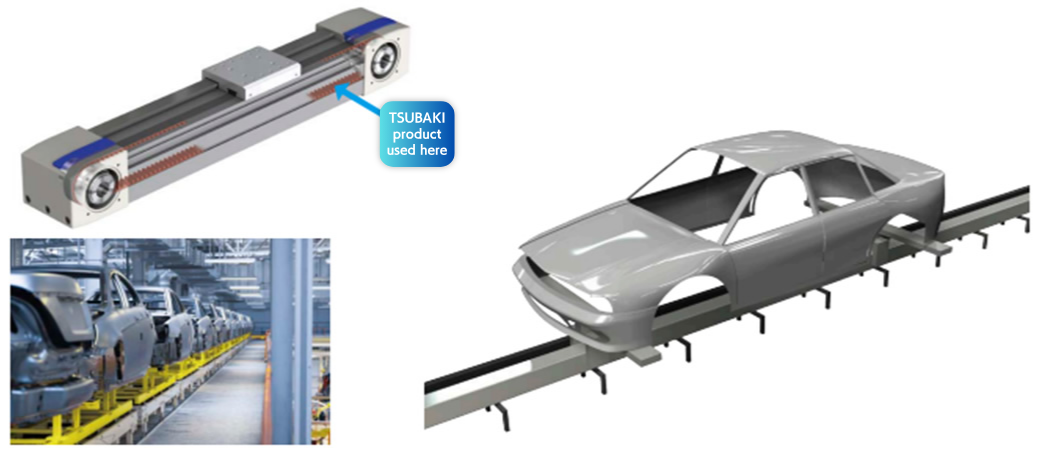

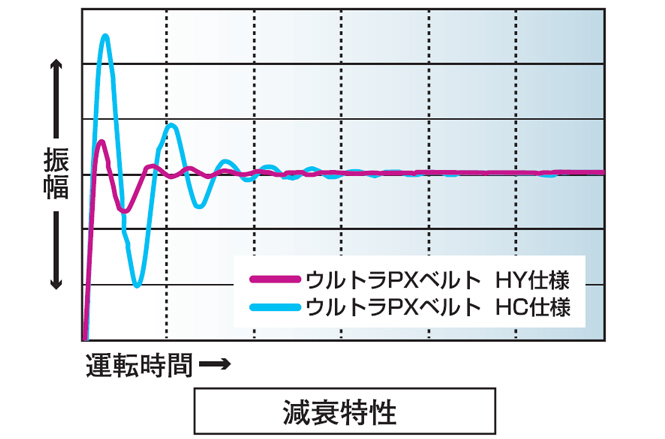

ट्रॉली यात्रा के लिए अल्ट्रा पीएक्स बेल्ट HY प्रकार (ओपन-एंडेड बेल्ट)
स्टेशनों के बीच कार्ट चलाने के लिए ड्राइव सिस्टम के रूप में ओपन-एंडेड बेल्ट का उपयोग किया जाता है (ऐसी प्रक्रियाएं जिनमें छींटे नहीं पड़ते)। दांतेदार बेल्ट विश्वसनीय मेसिंग ड्राइव प्रदान करती है, जिससे कार्ट सुचारू रूप से चलती हैं। इसके अलावा, HY प्रकार वाली अल्ट्रा-हाई स्ट्रेंथ बेल्ट का उपयोग करके बेल्ट को संकरा बनाया जा सकता है, जिससे कॉम्पैक्ट उपकरण डिजाइन संभव हो पाते हैं।
उच्च कठोरता
अल्ट्रा पीएक्स बेल्ट HY प्रकार के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
ऑटोमोबाइल निर्माण
पेंटिंग प्रक्रिया

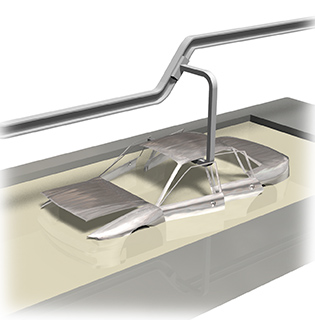

इसके बाद कार को पेंट के एक पूल में डुबोया जाता है, और फिर एक पेंटिंग रोबोट द्वारा पेंट किया जाता है। चमकदार फिनिश प्राप्त करने के लिए, कई पेंटिंग प्रक्रियाओं की आवश्यकता होती है।

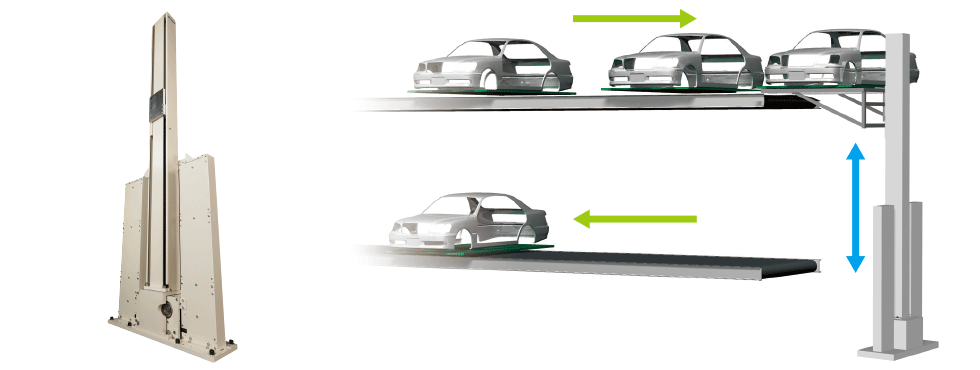

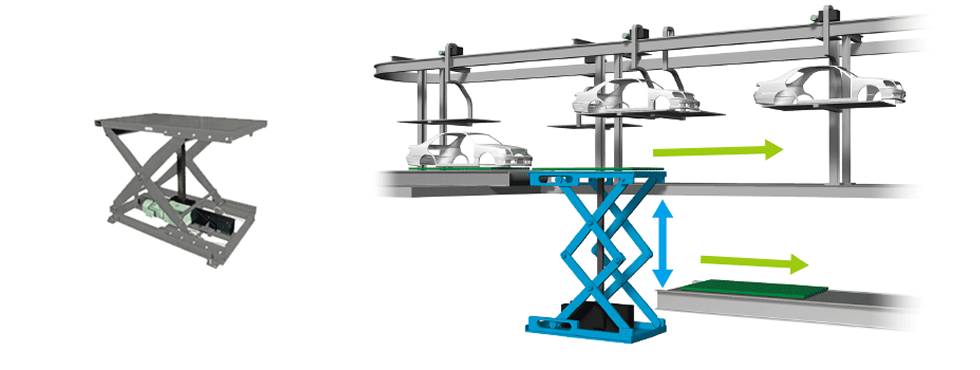

वाहनों को उठाने और नीचे करने के लिए -ज़िप चेन लिफ्टर/ ज़िप मास्टर
ज़िप चेन लिफ्टर और ज़िप मास्टर, जो उच्च गति से उठाने में सक्षम हैं, का उपयोग पेंट किए गए कार बॉडी को ओवरहेड कन्वेयर पर स्थानांतरित करने और असेंबली प्रक्रिया के दौरान कार बॉडी को ऊपर और नीचे उठाने के लिए किया जाता है।
यह भारी भार और अधिक भार उठाने में भी सक्षम है, जिससे भार उठाने के अनुप्रयोगों में उत्पादकता में सुधार होता है।
ज़िप चेन लिफ्टर
ज़िप चेन लिफ्टर के बारे में और अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
ज़िप मास्टर
ज़िप मास्टर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

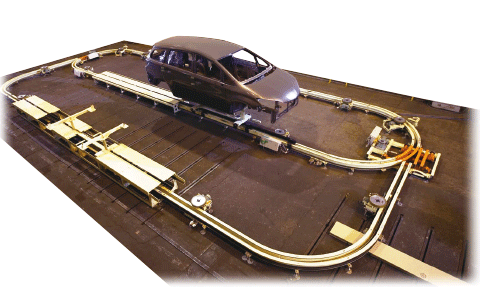

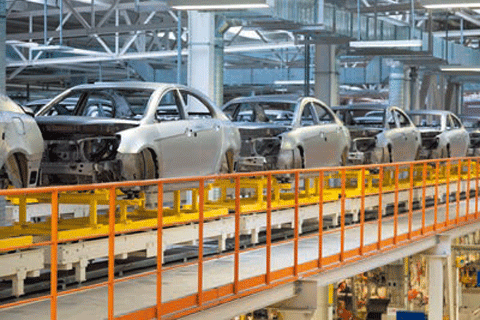

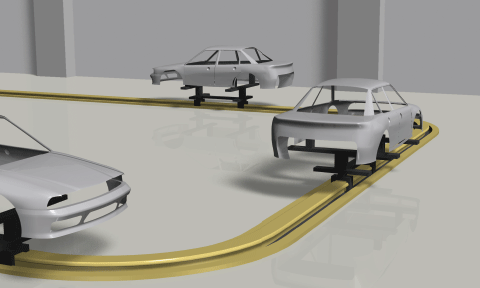

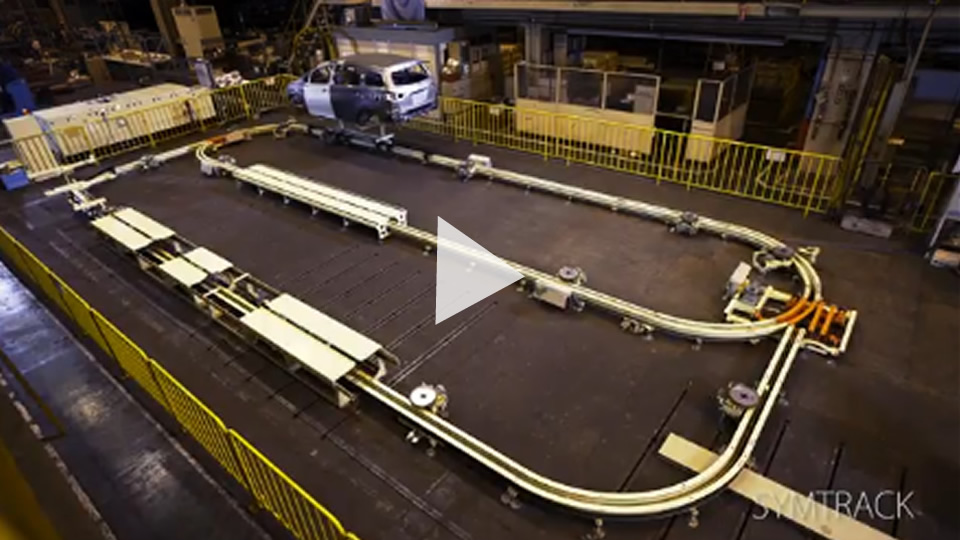

कार बॉडी परिवहन प्रणाली -सिमट्रैक-
पेंटिंग की प्रक्रिया के बीच, कार के ढांचे को एक गाड़ी पर लादकर ले जाया जाता है।
एक सरल और कॉम्पैक्ट परिवहन प्रणाली की मांग है, और शिमट्रैक, एक घर्षण परिवहन प्रणाली है जिसकी इकाई संरचना को रेल के अंदर रखा और तार से जोड़ा जा सकता है, का उपयोग किया जाता है।
घर्षण कन्वेयर शिम ट्रैक
सिमट्रैक के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

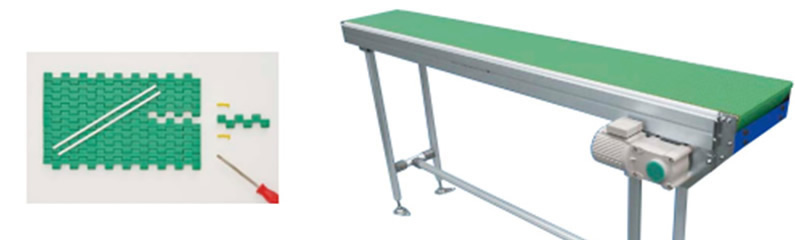

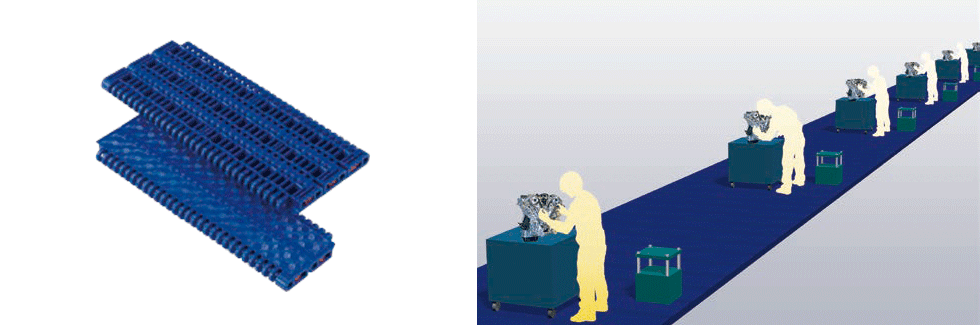

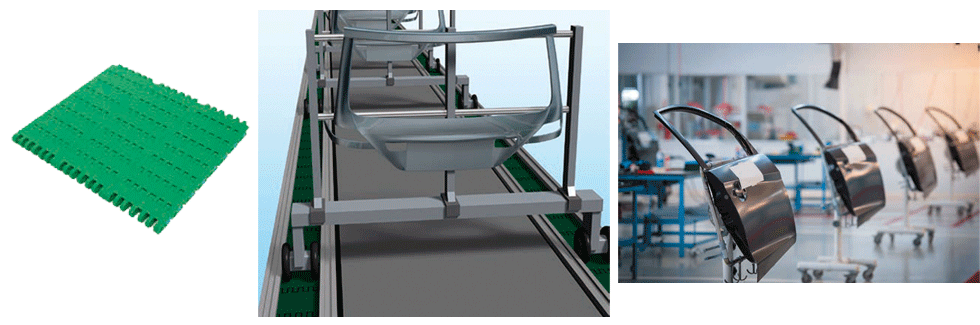

मैन कन्वेयर के लिए प्लास्टिक मॉड्यूलर चेन
दरवाजा हटाने की प्रक्रिया के लिए प्लास्टिक मॉड्यूलर चेन मैन कन्वेयर
पेंट की हुई कारों की बॉडी से दरवाज़े हटाने की प्रक्रिया में श्रमिकों पर काम का बोझ कम करने के लिए मैन कन्वेयर का उपयोग किया जाता है। मैन कन्वेयर में प्लास्टिक मॉड्यूलर चेन लगी होती हैं और इनमें स्लाइड प्लग सिस्टम होता है जिससे इन्हें काटें और जोड़ें और जोड़ना आसान होता है, और रखरखाव भी आसान हो जाता है।
कम रखरखाव
प्लास्टिक मॉड्यूलर चेन के बारे में और अधिक जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

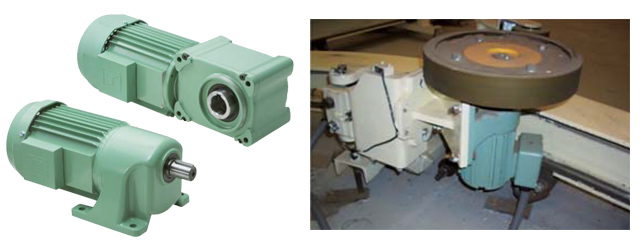

पेंटिंग प्रक्रिया - प्राइमर - छोटा गियर मोटर
वाहन के बाहरी आवरण पर जंग रोधी इलेक्ट्रो-डिपोजिशन पेंट की परत चढ़ी होती है, इसलिए वाहन के बाहरी आवरण को छत से लटकाकर "पेंट" के एक गड्ढे में डुबोकर ले जाया जाता है।
मध्यवर्ती परत लगाने के बाद, प्रत्येक कार बॉडी को एक गाड़ी पर रखा जाता है और घर्षण रोलर्स द्वारा चलाया जाता है। रोलर्स को चलाने के लिए त्सुबाकी के रिड्यूसर और छोटे गियर मोटर्स का उपयोग किया जाता है।
छोटे गियर मोटरों के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

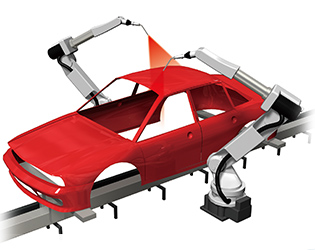

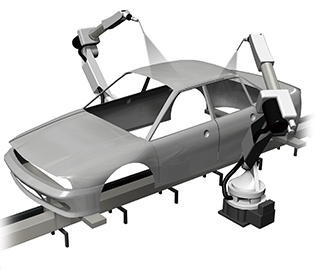

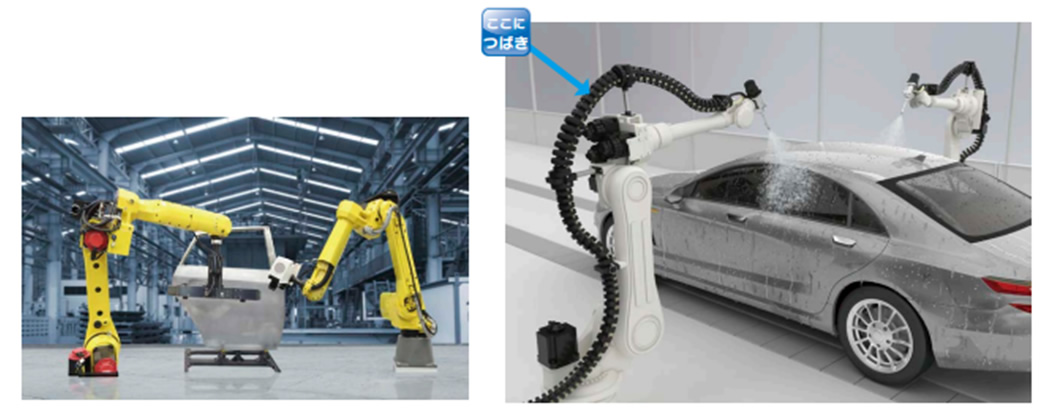

पेंटिंग प्रक्रिया - मध्यवर्ती कोटिंग -केबल कैरियर (CABLEVEYOR) टीकेआरबी प्रकार -
अंडरकोट के लिए, सतह को चिकना करने और रंग बदलने से रोकने के लिए एक पेंटिंग रोबोट द्वारा पूरी सतह पर समान रूप से ग्रे रंग का पेंट छिड़का जाता है।
त्सुबाकी केबल कैरियर (CABLEVEYOR) उपयोग मल्टी-एक्सिस रोबोट के विद्युत तारों को सहारा देने के लिए किया जाता है। इनकी खुली संरचना के कारण केबलों को धक्का देकर आसानी से डाला जा सकता है, जिससे रखरखाव आसान हो जाता है। इन्हें तीन दिशाओं में मोड़ा जा सकता है, जो इन्हें मल्टी-एक्सिस रोबोट के लिए आदर्श बनाता है।
टीकेआरबी प्रकार के केबल कैरियर (CABLEVEYOR) के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

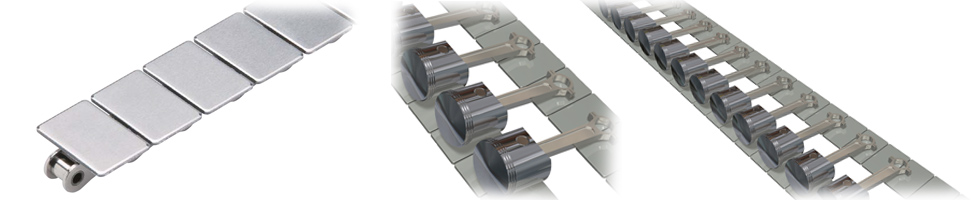

पेंटिंग प्रक्रिया -बिना चिकनाई वाला ड्राइव चेन लैम्ब्डा चेन-
टॉप कोट को पेंटिंग रोबोट या रेसिप्रोकेटिंग स्प्रेयर का उपयोग करके कार के असली रंग में स्प्रे किया जाता है, जिसके परिणामस्वरूप एक साफ और एक समान फिनिश मिलती है।
त्सुबाकी की बिना चिकनाई वाला ड्राइव चेन, लैम्ब्डा चेन और रिड्यूसर का उपयोग रेसिप्रोकेटिंग स्प्रेयर में किया जाता है। लैम्ब्डा चेन विशेष तेल-संसेचित बुश उपयोग होता है, इसलिए चेन को तेल लगाने की आवश्यकता नहीं होती है। इससे चेन बदलने की आवृत्ति काफी कम हो जाती है।

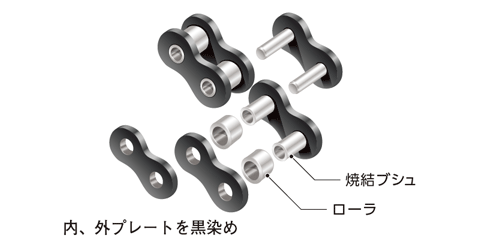

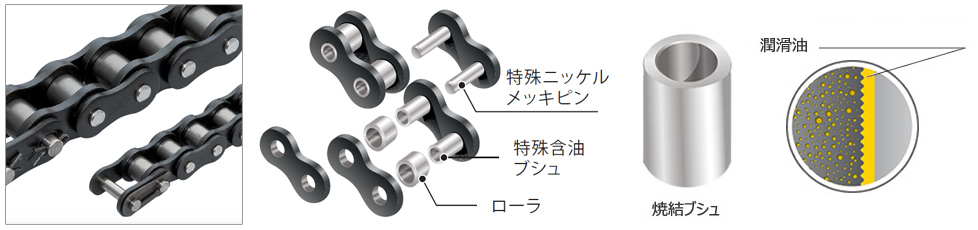

लैम्ब्डा चेन मूल संरचना
लैम्ब्डा चेन बिना चिकनाई वाला ड्राइव चेन
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
ऑटोमोबाइल निर्माण
विधानसभा की प्रक्रिया
असेंबली प्रक्रिया में, दरवाज़े, आंतरिक भाग, सीटें और टायर रंगे हुए कार के ढांचे से जोड़े जाते हैं। कार के ढांचे को स्लैट कन्वेयर पर, या छत से एक विशेष हैंगिंग जिग के माध्यम से, या घर्षण रोलर्स द्वारा संचालित कार्ट पर असेंबली कार्यकर्ता के साथ ले जाया जाता है।

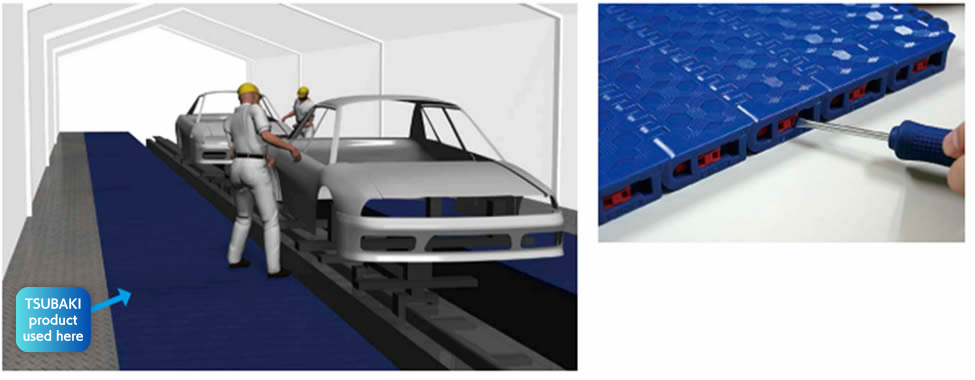

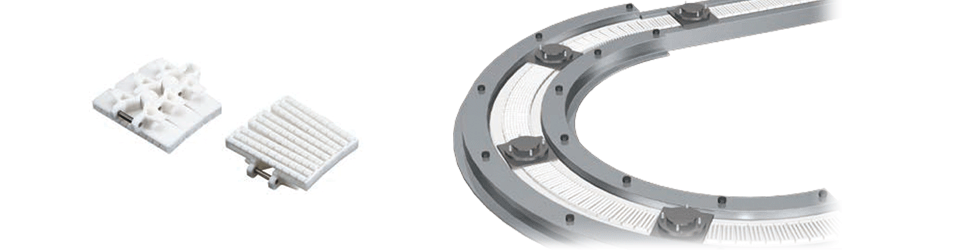

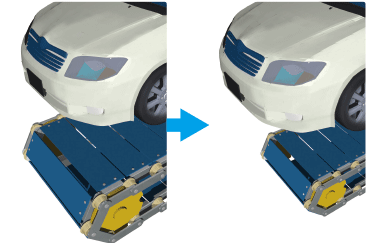

मैन कन्वेयर के लिए प्लास्टिक मॉड्यूलर चेन

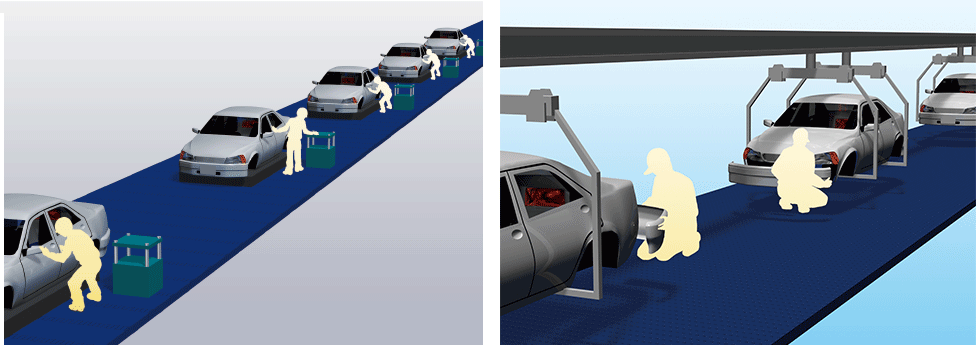

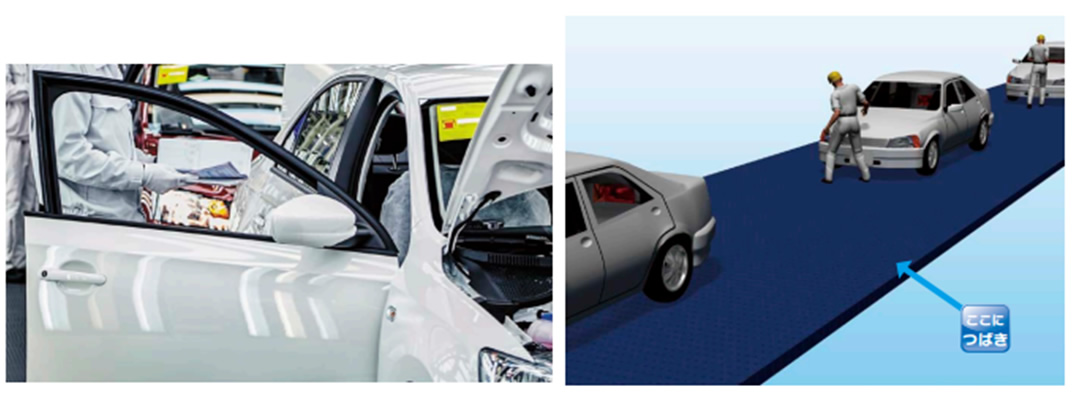

वाहन में पुर्जे लगाते समय, श्रमिकों द्वारा एक साथ सवारी करने वाले मैनकॉन में त्सुबाकी की प्लास्टिक मॉड्यूलर चेन उपयोग किया जाता है, जो शांत होती है, उसे तेल लगाने की आवश्यकता नहीं होती है और वह साफ रहती है।
BTH16 मॉड्यूलर चेन में नॉन-स्लिप सतह है और यह त्सुबाकी की किसी भी प्लास्टिक मॉड्यूलर चेन की तुलना में उच्चतम अधिकतम अनुमेय भार स्लाइड प्लग सिस्टम भी है जो इसे आसानी से काटें और जोड़ें और जोड़ने की सुविधा देता है, जिससे रखरखाव का समय कम हो जाता है।

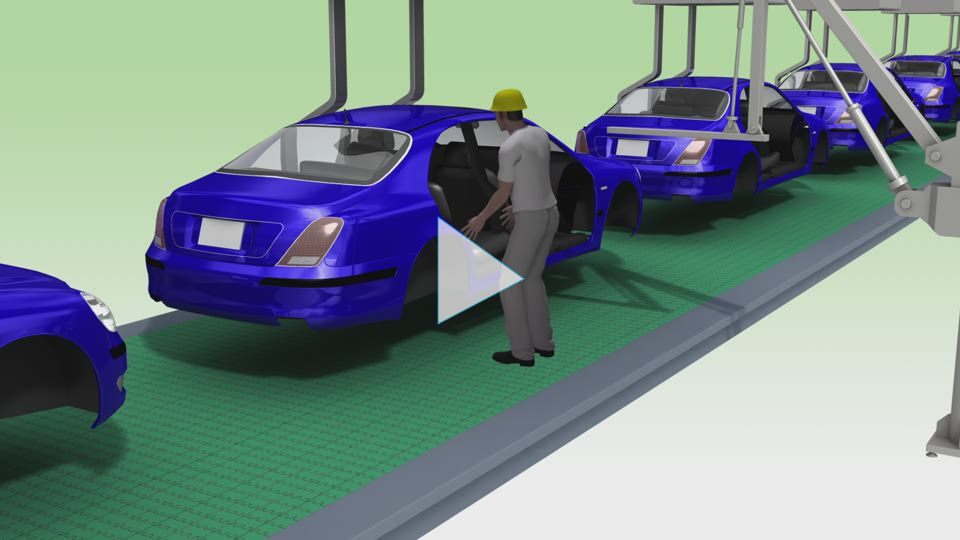

वीडियो (एनिमेशन) देखें
वीडियो सामग्री - मैनकॉन के लिए मॉड्यूलर चेन -
BTH16 प्लास्टिक मॉड्यूलर चेन के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

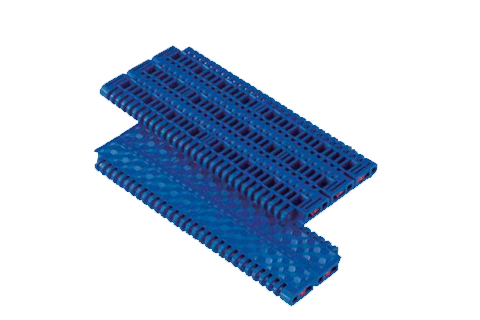

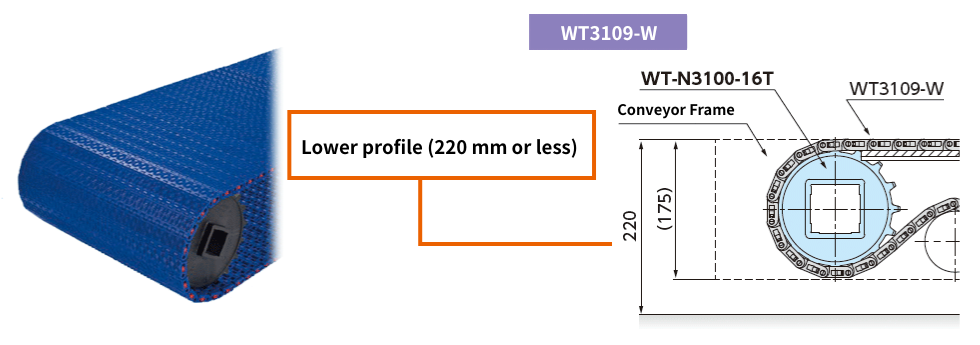

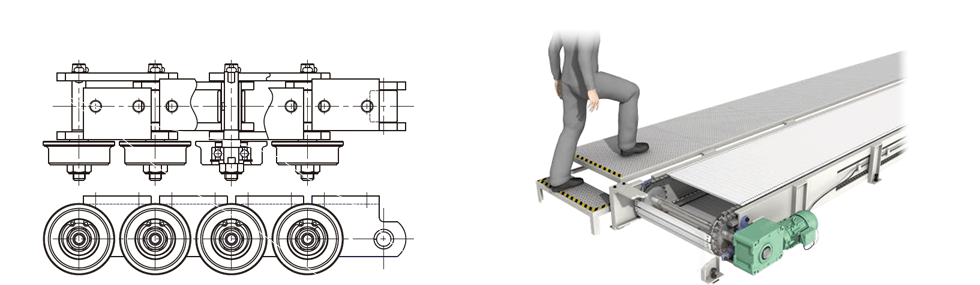

कम तल वाले मैन कन्वेयर के लिए WT3109-W प्रकार की प्लास्टिक मॉड्यूलर चेन
यह प्लास्टिक मॉड्यूलर चेन कम ऊंचाई वाले मैन कन्वेयर के लिए उपयुक्त है जो श्रमिकों और टूल कार्ट को ले जाते हैं। यह कन्वेयर को बिना गड्ढा खोदे कम ऊंचाई (220 मिमी या उससे कम) पर स्थापित करने की अनुमति देता है।
अनुशंसित शर्तें
- चेन की चौड़ाई: 1200 मिमी या उससे कम
- कन्वेयर की लंबाई...30 मिमी या उससे कम
- परिवहन भार: 100 किलोग्राम/मीटर या उससे कम
WT3109-W प्लास्टिक मॉड्यूलर चेन के बारे में और अधिक जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

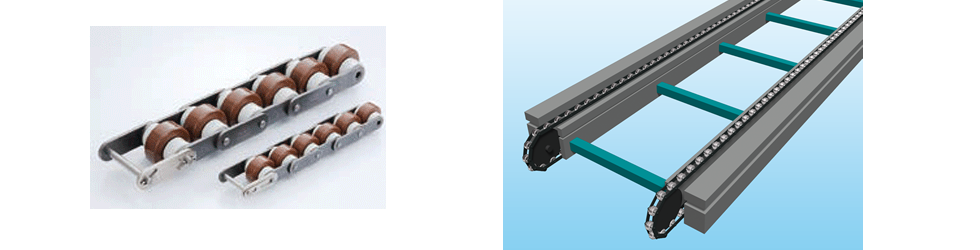

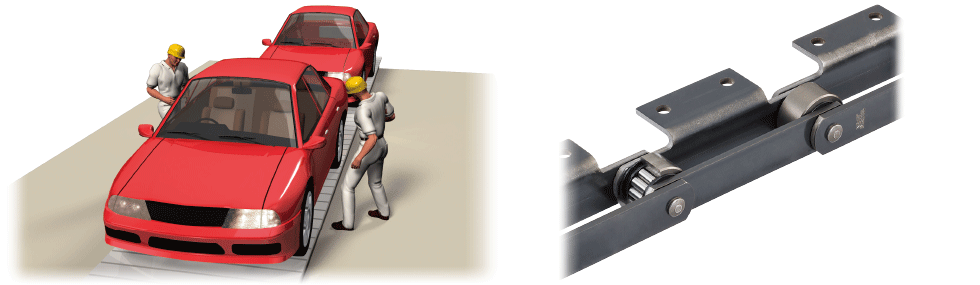

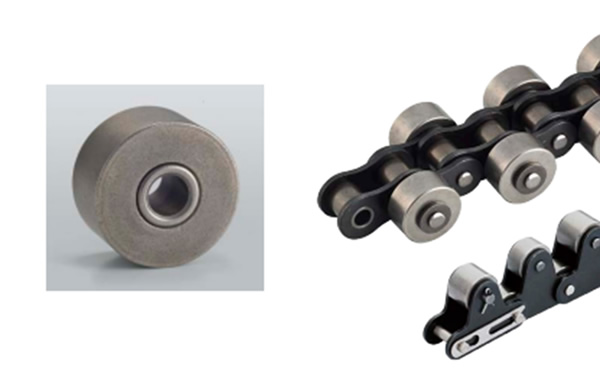

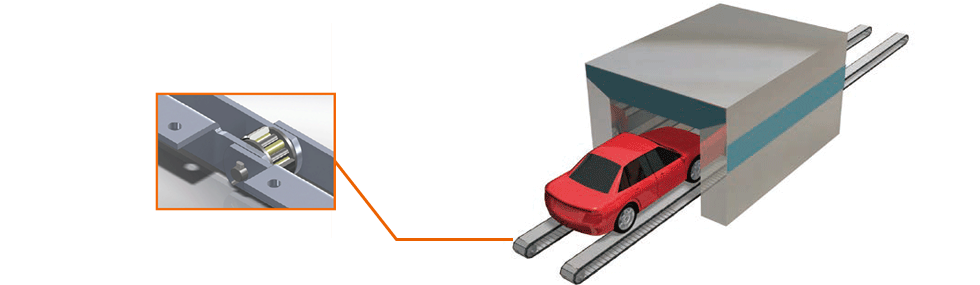

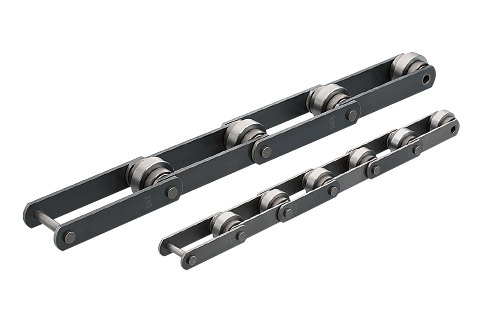

वाहन परिवहन और स्थानांतरण -बेयरिंग रोलर कन्वेयर चेन / लिफ्ट मास्टर

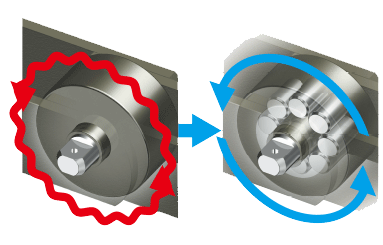

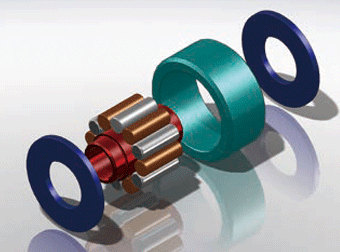

बेयरिंग रोलर कन्वेयर चेन संरचना अद्वितीय है, जिसमें रोलर्स के भीतर बेलनाकार बीयरिंग। इससे रोलर्स का रोलिंग प्रतिरोध कम होता है, चेन का तनाव और बिजली की आवश्यकता कम होती है, और बिजली की खपत भी कम होती है। धीमी गति पर भी इसमें रुक-रुककर फिसलने की घटना की संभावना कम होती है।
चेन के चलने का प्रतिरोध कम हो गया
रोलर रोटेशन संबंधी समस्याओं का निवारण और रेल घिसाव में कमी
बेलनाकार बीयरिंग कार्यप्रणाली रोलर्स को सुचारू रूप से घूमने देती है, जिससे रेल का घिसाव कम होता है और रोलर्स का जीवनकाल काफी बढ़ जाता है।
चेन चलने का प्रतिरोध
लगभग 1/3
बेहतर पहनने का जीवन
चेन का तनाव और आवश्यक शक्ति कम करता है
चेन का तनाव और बिजली की आवश्यकता लगभग एक तिहाई तक कम हो जाती है, जिससे चेन के आकार को कम करके, पूरे कन्वेयर को अधिक कॉम्पैक्ट बनाकर और बिजली की खपत को कम करके (ऊर्जा बचत करके) लागत में काफी कमी आती है।

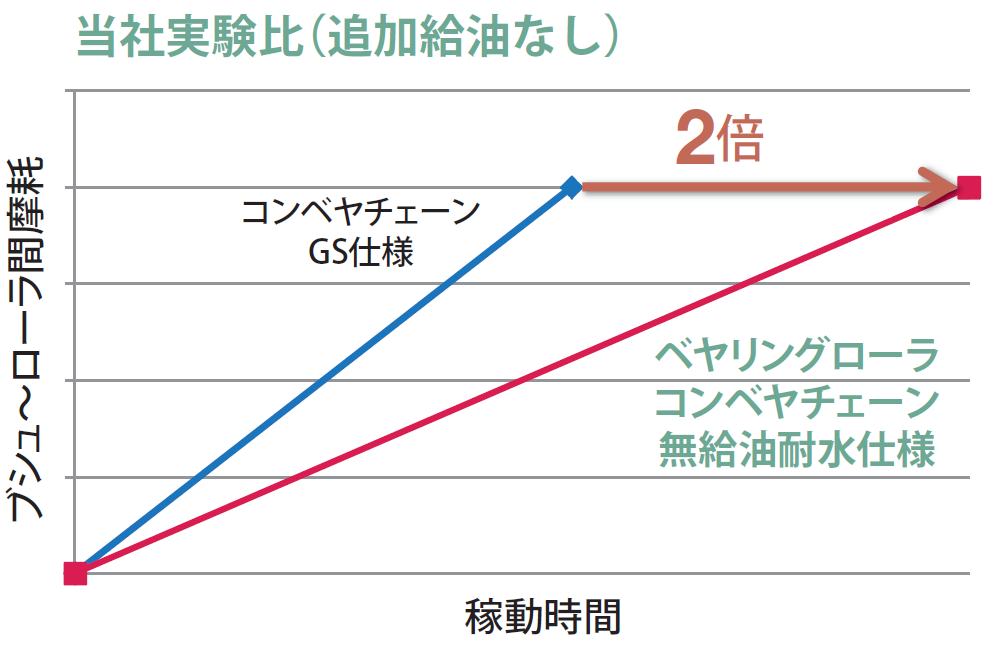

*जल-प्रतिरोधी विशिष्टताओं का पहनने का जीवनकाल जल-प्रतिरोधी विशिष्टताओं की तुलना में लगभग दोगुना होता है।
पहनने का जीवन
तीन गुना से अधिक
स्थिर कन्वेयर संचालन
धीमी गति पर संचालन के दौरान झटके लगने से रोकता है
रुक-रुककर फिसलने की घटना, परिवहन किए गए सामानों का स्थिर परिवहन सुनिश्चित होता है और असेंबली लाइनों पर समुद्री बीमारी की समस्या समाप्त हो जाती है, जिससे उत्पादकता में उल्लेखनीय वृद्धि होती है।
उत्पादकता
महत्वपूर्ण वृद्धि
बेयरिंग रोलर कन्वेयर चेन के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

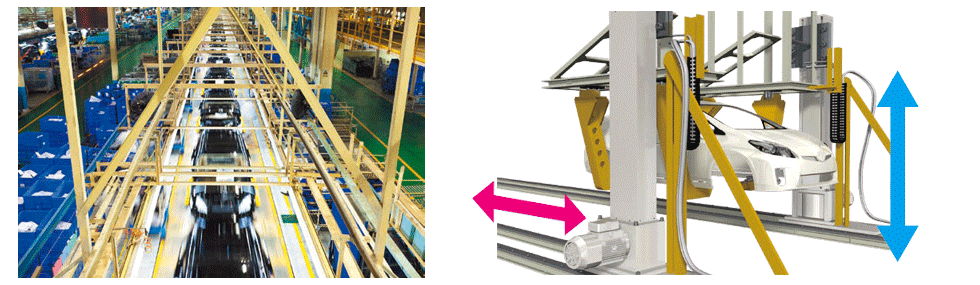

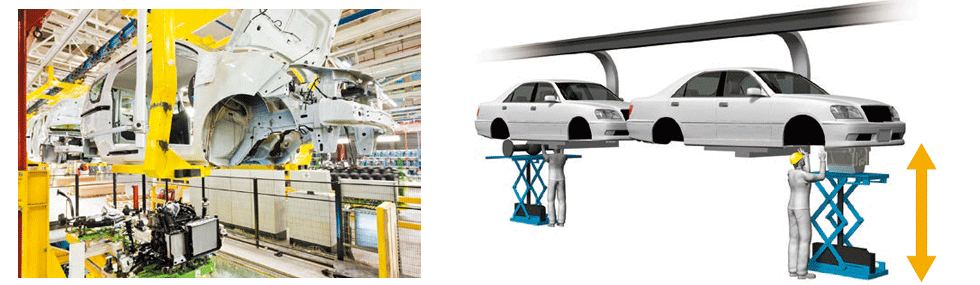

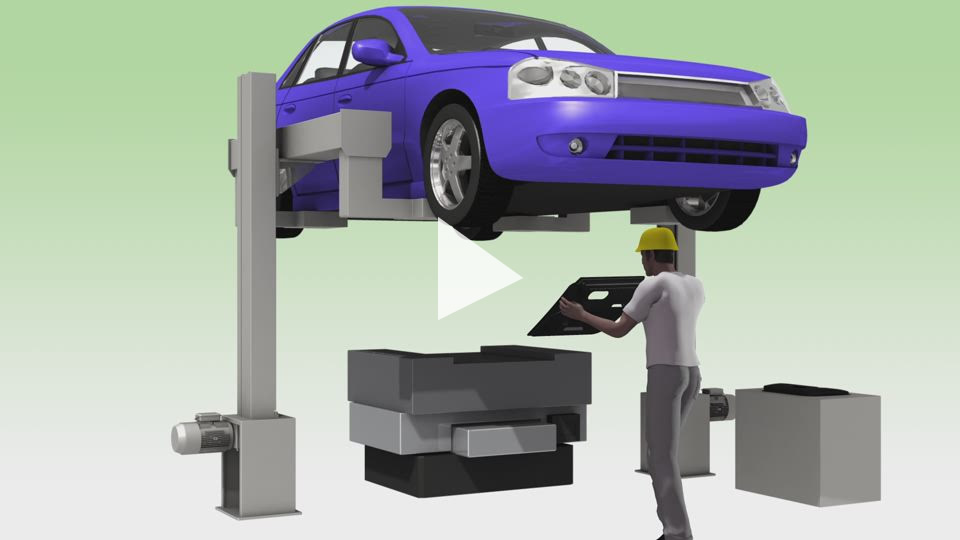

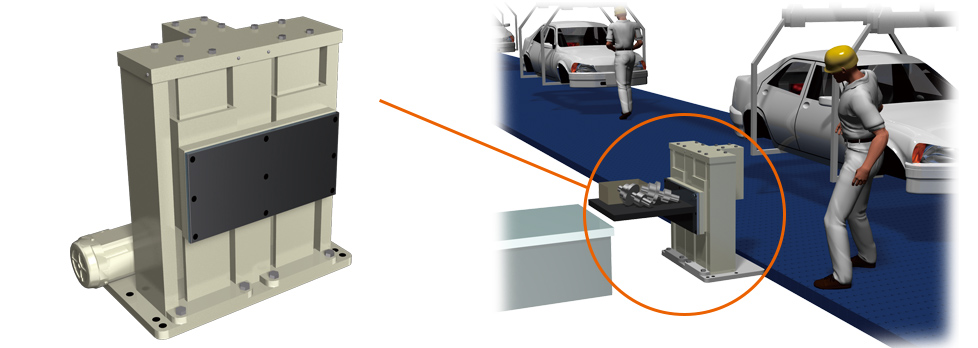

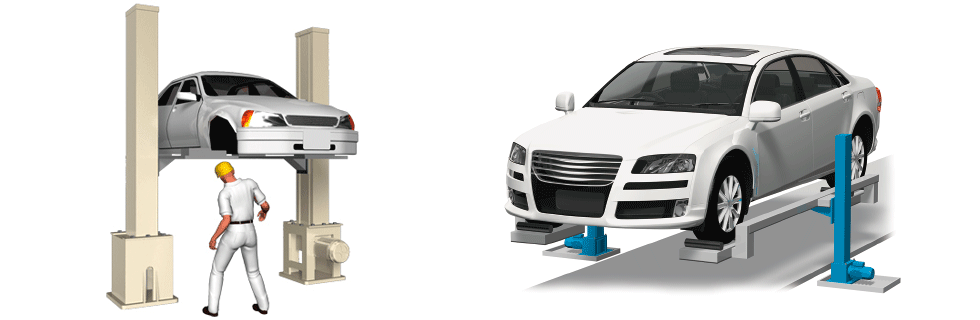

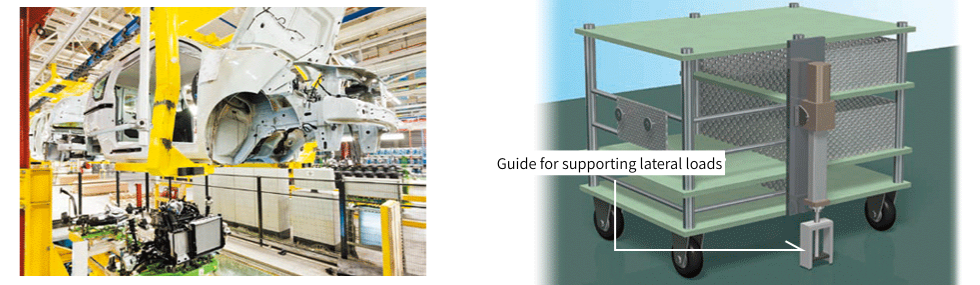

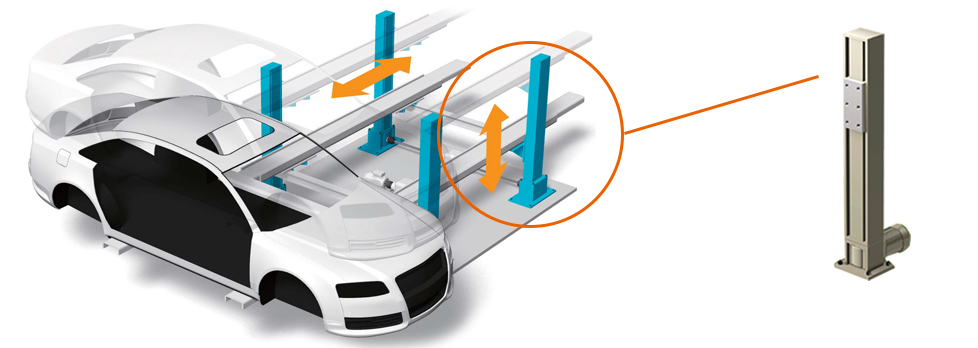

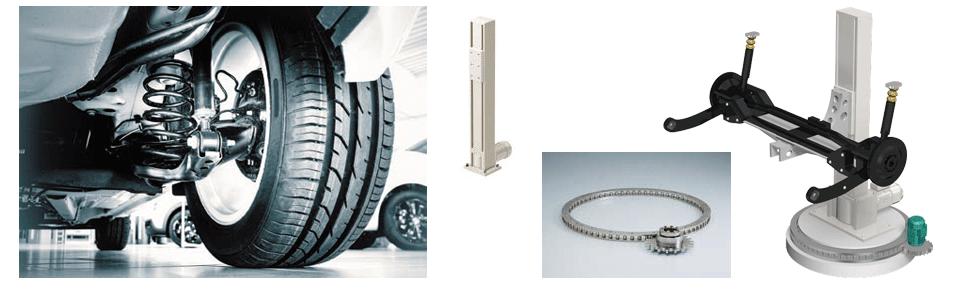

असेंबली प्रक्रिया के दौरान, वाहन के ढांचे को विभिन्न प्रक्रियाओं के बीच स्थानांतरित किया जाता है। इस स्थानांतरण के लिए ड्रॉप-एंड-पुश प्रकार के दो लिफ्ट मास्टर उपयोग किया जाता है। लिफ्ट मास्टर स्वयं क्षैतिज रूप से ऊपर-नीचे होता है, जिससे स्थानांतरण समय कम हो जाता है और उत्पादन में लगने वाला समय भी कम हो जाता है।
लिफ्ट मास्टर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

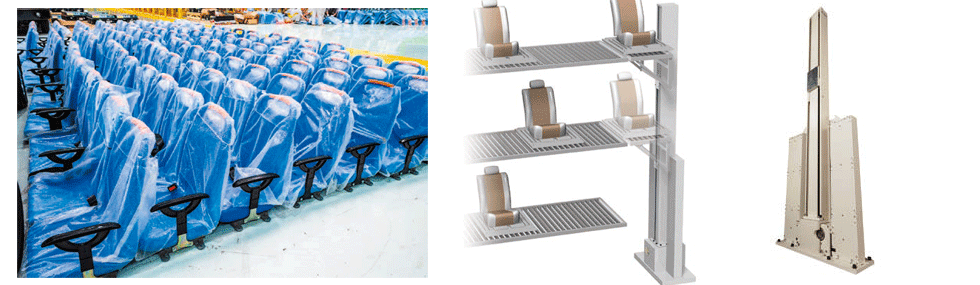

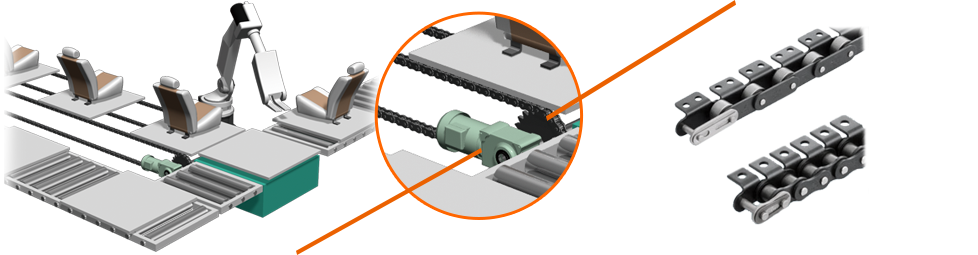

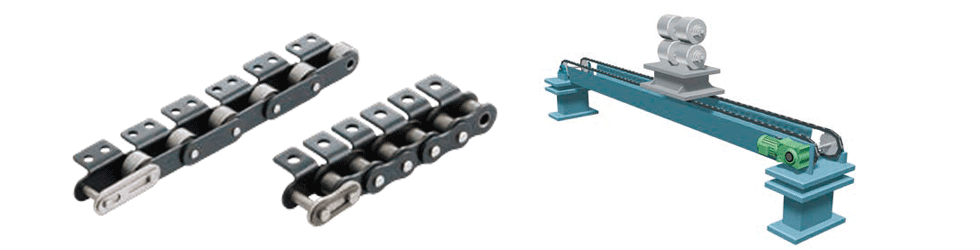

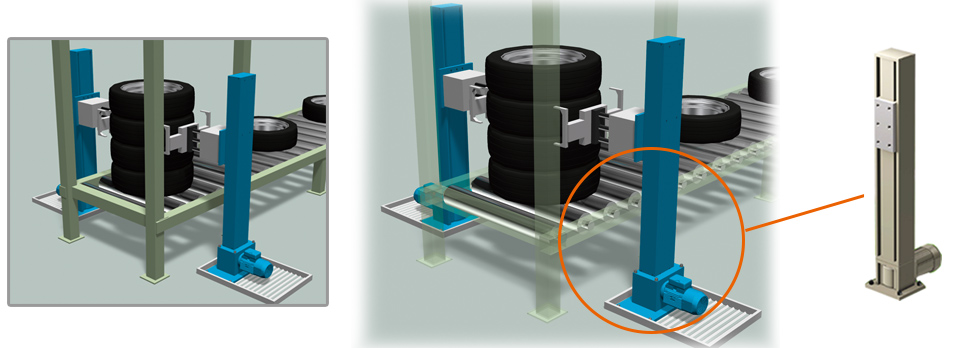

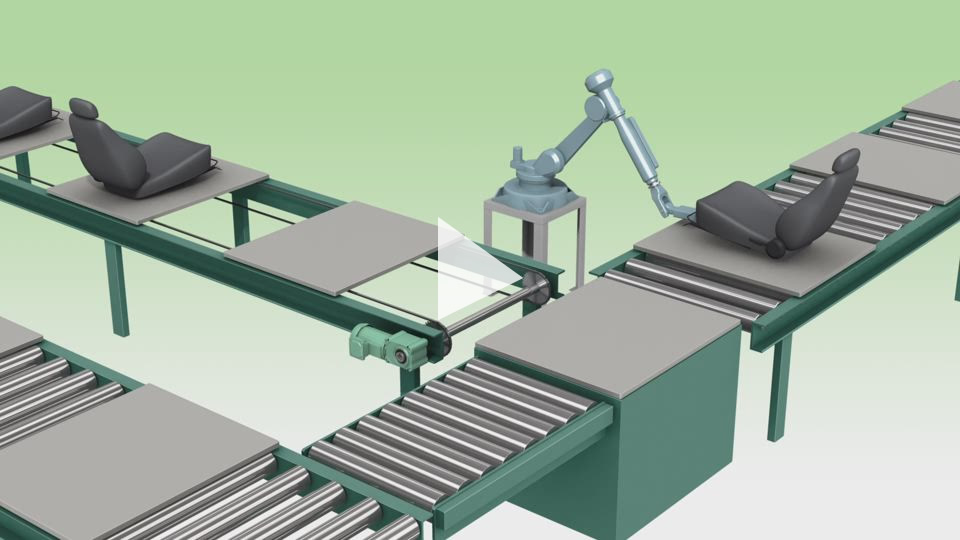

आंतरिक और बाह्य भागों की असेंबली के लिए उपकरण -छोटे आकार की कन्वेयर चेन-

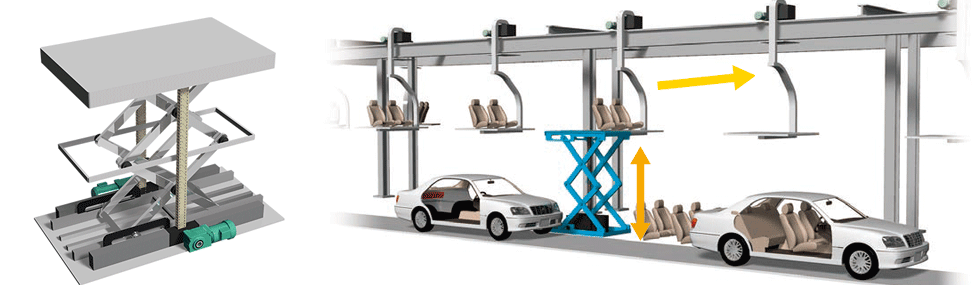

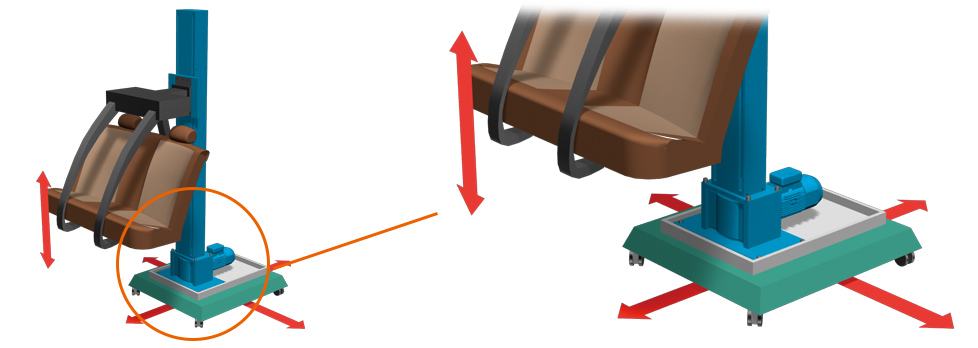

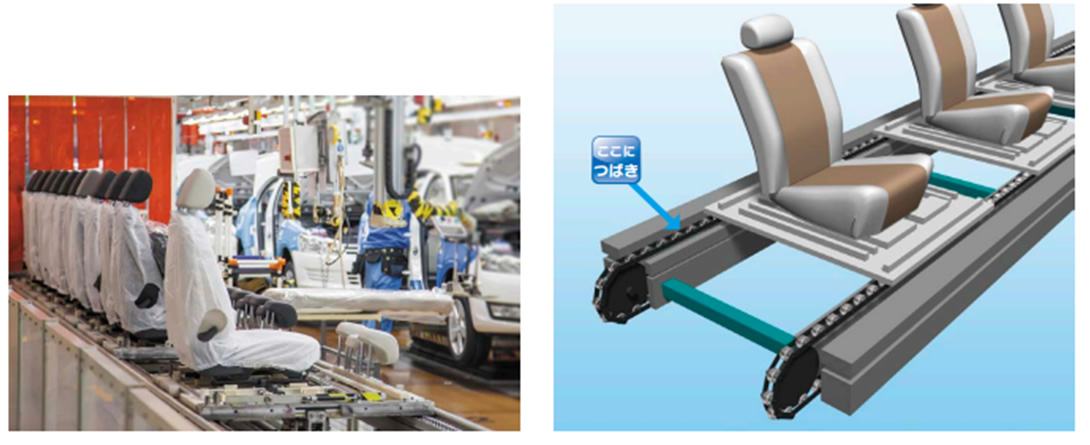

सीट असेंबली लाइन पर, प्रत्येक भाग को ले जाने वाले पैलेट को कार्य क्षेत्र में ले जाया जाता है, और असेंबली के बाद, उन्हें घर्षण संवहन का उपयोग करके जल्दी से हटा दिया जाता है।
उदाहरणों में लिफ्ट मास्टर शामिल है, जिसका उपयोग पैलेट को ऊपर और नीचे उठाने वाले उपकरणों के लिए कैंटिलीवर के रूप में किया जा सकता है, फ्री फ्लो चेन, जो असेंबली लाइन परिवहन के लिए एकत्रित हो सकती है, और हाइपॉइड रिड्यूसर, जिसका उपयोग डिस्चार्ज के लिए घर्षण परिवहन के लिए रिड्यूसर के रूप में किया जाता है।
छोटे आकार की कन्वेयर चेन
हाइपोइड रिड्यूसर
वीडियो (एनिमेशन) देखें
वीडियो सामग्री - छोटा छोटे आकार की कन्वेयर चेन शीट -
वीडियो (एनिमेशन) देखें
वीडियो सामग्री -छोटे आकार की कन्वेयर चेन पुर्जे -
छोटे आकार की कन्वेयर चेन के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
पुर्जों को उठाने के लिए -ज़िप चेन लिफ्टर/ ज़िप मास्टर
साइट का प्रभावी उपयोग करने के लिए, दरवाजे और सीटें कभी-कभी वाहन बॉडी ट्रांसपोर्ट कन्वेयर से अलग, ऊपर से सप्लाई की जाती हैं। ज़िप चेन लिफ्टर का उपयोग इन्हें ऊपर से वाहन बॉडी पर उतारने के लिए किया जाता है, जिससे सुचारू और तेज़ गति से लिफ्टिंग संभव हो पाती है।
ज़िप चेन लिफ्टर के बारे में और अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
सीटों जैसे आंतरिक भागों को पैलेट पर लादकर असेंबली प्लांट में ले जाया जाता है। ज़िप मास्टर जिसे उच्च गति, उच्च आवृत्ति और उच्च परिशुद्धता के साथ ऊपर-नीचे किया जा सकता है, का उपयोग बहु-स्तरीय पोजिशनिंग उपकरण में इन भागों को रोलर कन्वेयर तक पहुंचाने के लिए किया जाता है, जो इन्हें असेंबली लाइन तक पहुंचाते हैं। यह ड्रॉप-एंड-पॉप प्रकार का उपकरण होने के कारण, इसे कम समय में स्थापित किया जा सकता है, जिससे साइट पर तेजी से सुधार कार्य किए जा सकते हैं।
ज़िप मास्टर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
लिफ्ट मास्टर लो-फ्लोर मॉडल कम ऊंचाई वाला मॉडल है जिसका उपयोग तब किया जा सकता है जब जगह सीमित हो और लिफ्ट मास्टर स्थापित करना मुश्किल हो।
कम मंजिल और कॉम्पैक्ट डिज़ाइन वाली लिफ्ट मास्टर का उपयोग कार बॉडी फ्रेम और दरवाजों जैसे भागों को वेल्डिंग और असेंबल करने के साथ-साथ वर्कपीस को डिस्चार्ज करने के लिए उठाने और कम करने के लिए किया जाता है। कम मंजिल विनिर्देशों के बारे में अधिक जानकारी के लिए, कृपया हमसे संपर्क करें।
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
कार बॉडी असेंबली उपकरण के लिए लिफ्ट मास्टर
लिफ्ट मास्टर एक इलेक्ट्रिक लिफ्टर है जो ओवरहैंग और पार्श्व भार को सहन कर सकता है।
वाहन के ढांचे को बाईं और दाईं ओर दो लिफ्ट मास्टर सहायता से उठाने से काम सुचारू रूप से चलता है। इससे उत्पादन वाहन के ढांचे को बदलते समय उपकरणों को बार-बार बदलने की आवश्यकता भी कम हो जाती है।
लिफ्ट मास्टर उच्च कठोरता विनिर्देश
यदि उठाने के दौरान कंपन या रुकने पर झुकाव जैसी समस्याएँ हों, तो हम सपोर्ट कॉलम को मजबूत करके इस समस्या का समाधान कर सकते हैं। अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
वीडियो (एनिमेशन) देखें
वीडियो सामग्री - बॉडी असेंबली लिफ्ट मास्टर-
असेंबली लाइन तक चार-चार के समूह में रखे टायरों को ले जाने से पहले, एक उपकरण होता है जो उन्हें एक-एक करके अलग करता है। यह उपकरण लिफ्ट मास्टर उपयोग करता है, जिसमें दोनों तरफ दो उठाने वाले उपकरण लगे होते हैं।
लिफ्ट मास्टर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
एक ऐसी सुविधा है जहाँ इंजन और रियर सस्पेंशन को एक ओवरहेड कन्वेयर द्वारा निलंबित वाहन बॉडी पर स्थापित किया जाता है। इस प्रक्रिया में उच्च स्तर की सटीक स्थिति निर्धारण की आवश्यकता होती है, ज़िप चेन लिफ्टर्स का उपयोग किया जाता है, जिनकी हाइड्रोलिक लिफ्टर्स की तुलना में बेहतर स्टॉपिंग सटीकता होती है और इन्हें उच्च गति पर ऊपर और नीचे उठाया जा सकता है।
ज़िप चेन लिफ्टर के बारे में और अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
वाहन के भीतर के पुर्जों को स्थानांतरित करने के लिए -लिफ्ट मास्टर / पिन गियर ड्राइव यूनिट-
लिफ्ट मास्टर और पिन गियर ड्राइव यूनिट को संयोजित करने वाला एक मॉड्यूल उन उपकरणों में उपयोग किया जाता है जो रियर सस्पेंशन जैसे भारी पुर्जों को घुमाते हैं और उन्हें कन्वेयर के बीच स्थानांतरित करते हैं पिन गियर ड्राइव यूनिट का उपयोग करने वाली घूर्णनशील प्लेट पर लिफ्ट मास्टर स्थापित करके, जिसे रखा और गिराया जा सकता है, कम जगह में सुचारू घूर्णन और स्थानांतरण प्राप्त किया जा सकता है।
पिन गियर ड्राइव यूनिट के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
लिफ्ट मास्टर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
डॉली को ठीक करने के लिए -पावर सिलेंडर-
कार्य प्रक्रिया के दौरान माल से लदे वाहन को सुरक्षित रखने के लिए गाड़ियों पर इलेक्ट्रिक पावर सिलेंडर उपयोग किया जाता है। ये बिजली की खपत को कम करते हैं और गाड़ी पर सीमित स्थान में भी आसानी से लगाए जा सकते हैं।
पावर सिलेंडर के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
पैलेट परिवहन -डबल प्लस चेन / बाहरी रोलर / टॉप रोलर चेन, लैम्डा रोलर विनिर्देश -
पैलेट परिवहन के लिए -डबल प्लस चेन स्टील रोलर विनिर्देश -
जिन उपकरणों में शीट और अन्य सामग्री को पैलेट पर लादकर असेंबली लाइनों तक पहुंचाया जाता है, वहां काफी मात्रा में सामग्री जमा हो जाती है, इसलिए डबल प्लस चेन और स्टील रोलर सीरीज का उपयोग किया जाता है। भारी वस्तुओं से लदे पैलेट को भी आसानी से ले जाया जा सकता है और पैलेट को होने वाली क्षति कम हो जाती है। जहां हल्की वस्तुओं का अधिक जमाव होता है प्लास्टिक रोलर सीरीज की सिफारिश की जाती है।
डबल प्लस चेन के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
पैलेट परिवहन के लिए -बाहरी रोलर /टॉप रोलर चेन, लैम्डा रोलर विनिर्देश -
कन्वेयर चेन के रखरखाव कार्य को कम करने के लिए लैम्ब्डा चेन व्यापक रूप से उपयोग किया जाता है। बाहरी रोलर बाहरी रोलर चेन और टॉप रोलर चेन के साइड और टॉप रोलर में लगे बेयरिंग को लैम्डा स्पेसिफिकेशन के अनुसार बदलने से रोलर के घूमने से होने वाले शोर को कम करने में भी मदद मिलती है।
कम रखरखाव
इस रोलर में स्टील रोलर के अंदर एक विशेष तेल से भरा हुआ बेयरिंग लगा है, जिससे इसे बिना चिकनाई वाला इस्तेमाल किया जा सकता है। इससे स्टील रोलर को बिना तेल डाले इस्तेमाल करने पर होने वाला असामान्य शोर रुक जाता है। आंतरिक परीक्षण में पाया गया है कि स्टील की तुलना में इसका शोर लगभग 10 dB कम है।
वीडियो में ध्वनि का अंतर देखें
बाहरी रोलर चेन के बारे में अधिक जानकारी
टॉप रोलर चेन के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
ऑटोमोबाइल निर्माण
निरीक्षण प्रक्रिया
जब वाहन पूरी तरह से असेंबल हो जाता है, तो इंजन आउटपुट, ब्रेक टेस्टर, हेडलाइट ऑप्टिकल एक्सिस और बाहरी बनावट के लिए इसका निरीक्षण किया जाता है, और बारिश के रिसाव की जांच के लिए उच्च दबाव वाले पानी के स्प्रे परीक्षण से गुजारा जाता है।
इंजन और ब्रेक परीक्षक - एकतरफा क्लच (कैम क्लच) / इलेक्ट्रिक सिलेंडर पावर सिलेंडर-

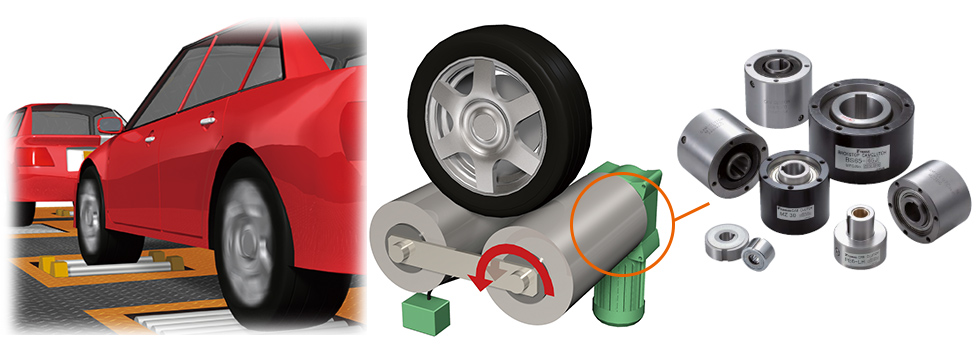

इंजन ब्रेक टेस्टर के रोलर्स को चलाने के लिए अंतर्निर्मित वन-वे क्लच वाले रिड्यूसर का उपयोग किया जाता है।
कैम क्लच के बारे में और अधिक जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

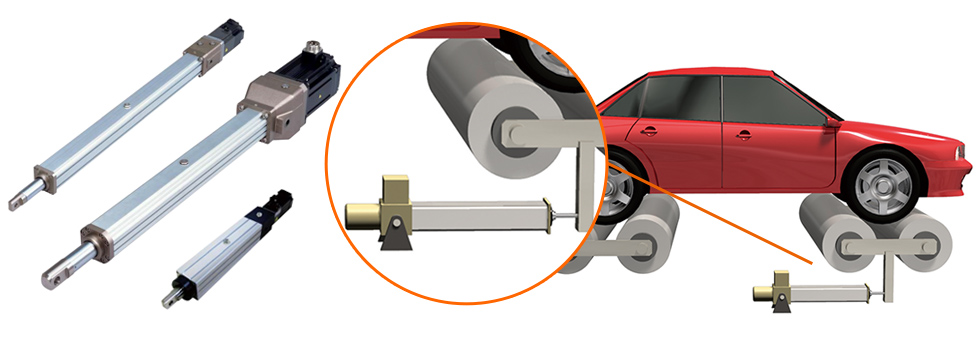

इंजन ब्रेक परीक्षक रोलर दबाव और आगे और पीछे के एक्सल की स्थिति निर्धारण के लिए उच्च परिशुद्धता वाले त्सुबाकी पावर सिलेंडर उपयोग करता है।
पावर सिलेंडर के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
वाहन परिवहन कन्वेयर के लिए -बेयरिंग रोलर कन्वेयर चेन / बाहरी रोलर के साथ शॉर्ट पिच बड़े आकार की कन्वेयर चेन-

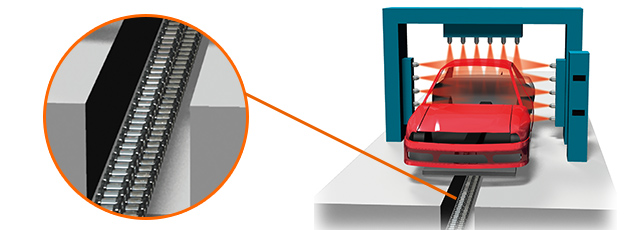

इंजन, ब्रेक और लाइट एक्सिस की जांच के बाद, तैयार वाहन को एक बूथ से गुज़ारा जाता है जहाँ उच्च दबाव वाले पानी का छिड़काव करके जल रिसाव परीक्षण (शावर टेस्टर) किया जाता है। इस प्रक्रिया के दौरान, तैयार वाहन को एक लंबी, धीमी कन्वेयर की लंबाई वाली कन्वेयर चेन पर लादकर ले जाया जाता है।
लंबे, धीमी कन्वेयर की लंबाई कन्वेयर जो लगातार पानी के संपर्क में रहते हैं, उनमें रुक-रुककर फिसलने की घटना लग सकते हैं, और यहीं पर हमारी तेल-जल-प्रतिरोधी ल्यूब-फ्री श्रृंखला बेयरिंग रोलर कन्वेयर चेन काम आती है।
इस चेन की अनूठी संरचना, जिसमें रोलर्स के अंदर बेलनाकार बीयरिंग उपयोग किया जाता है, न केवल रुक-रुककर फिसलने की घटना कम करती है, बल्कि उच्च दक्षता, कम लागत और रोलर्स और रेल के लिए लंबी आयु भी सुनिश्चित करती है।
बेयरिंग रोलर कन्वेयर चेन संरचना
हमारे प्रायोगिक परिणामों की तुलना में (अतिरिक्त ईंधन भरे बिना)
जल-प्रतिरोधी ल्यूब-फ्री श्रृंखला बेयरिंग रोलर कन्वेयर चेन के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
परंपरागत कन्वेयर चेन के साथ, कन्वेयर को स्थापित करने के लिए एक गड्ढा खोदना आवश्यक था, लेकिन चेन पिच को छोटा करके, कम-फर्श वाला कन्वेयर स्थापित करना संभव है, और बिना गड्ढा खोदे फर्श पर कन्वेयर स्थापित करने से स्थापना समय कम हो गया है।
बाहरी रोलर में बेयरिंग इसलिए लगाए जाते हैं ताकि रोलर का स्वीकार्य भार बढ़ाया जा सके, घर्षण गुणांक कम किया जा सके और कन्वेयर के रुक-रुककर फिसलने की घटना रोका जा सके।
ऊपर
बियरिंग वाले बाहरी रोलर
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
वाहन परिवहन कन्वेयर के लिए प्लास्टिक मॉड्यूलर चेन
अंतिम निरीक्षण प्रक्रिया के दौरान निरीक्षकों और वाहनों को एक साथ ले जाने वाले कन्वेयर पर प्लास्टिक मॉड्यूलर चेन उपयोग किया जाता है। प्लास्टिक प्लास्टिक मॉड्यूलर चेन का रखरखाव आसान होता है क्योंकि इसके पुर्जों की मरम्मत की जा सकती है।
कम रखरखाव
प्लास्टिक मॉड्यूलर चेन के बारे में और अधिक जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
निरीक्षण रोबोटों के लिए केबल कैरियर (CABLEVEYOR)
निरीक्षण रोबोटों के लिए ROBOTRAX (TKRB प्रकार) केबल कैरियर (CABLEVEYOR) वाहक
वाहन निरीक्षण प्रक्रियाओं में भी रोबोटों का उपयोग किया जा रहा है, और इन रोबोट भुजाओं पर त्रि-आयामी गतिमान केबल कैरियर (CABLEVEYOR) रोबोट्रैक्स का प्रयोग किया जाता है। रोबोट्रैक्स केबल कैरियर (CABLEVEYOR) है जो केबलों को लिंक के किनारों पर बने खांचों में धकेल कर डालने की सुविधा देता है, जिससे रखरखाव कार्य आसान हो जाता है।
कई प्रकार के सहायक उपकरण उपलब्ध हैं, जिनमें कुण्डली स्प्रिंग भी शामिल है जो रोबोट आर्म के साथ हस्तक्षेप को रोकता है।
कम रखरखाव
टीकेआरबी प्रकार के केबल कैरियर (CABLEVEYOR) के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
ऑटोमोबाइल निर्माण
ऑटोमोटिव पार्ट्स निर्माण प्रक्रिया
ऑटोमोबाइल में विभिन्न प्रकार के पुर्जे उपयोग किए जाते हैं, और इस प्रक्रिया में इन पुर्जों का प्रसंस्करण और संयोजन शामिल है। हम इंजन और दरवाजों जैसे पुर्जों के निर्माण में इसके अनुप्रयोग के उदाहरण प्रस्तुत करेंगे।

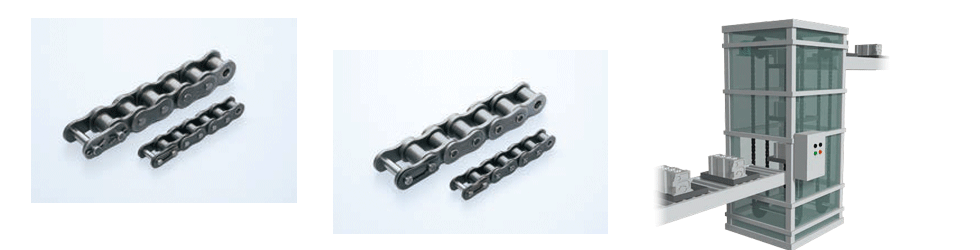

उठाने और ले जाने वाले उपकरणों के लिए ड्राइव चेन
अधिकतम अनुमेय भार और छोटे चेन आकार की अनुमति देने वाली, लगातार विकसित हो रही आरएस रोलर चेन और सुपर चेन उपयोग हैंगिंग ड्रॉप लिफ्टर्स में किया जाता है जो बॉडी और इंजन जैसे भागों को ऊपर और नीचे उठाते हैं।
इसके अतिरिक्त, इस एप्लिकेशन के लिए जहां दोहरी पंक्तियों का उपयोग किया जाता है, हम "मिलान और टैग किया हुआ" का भी समर्थन कर सकते हैं जो प्रारंभिक श्रृंखला की कुल लंबाई में भिन्नताओं को दबाते हैं और कुल लंबाई में सापेक्ष अंतर को कम करते हैं।
ड्राइव चेन के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
पुर्जों के परिवहन के लिए
छोटे और बड़े व्यास वाले रोलर्स को मिलाकर बनाई गई एक अनूठी संरचना परिवहन की गति को 2.5 गुना तक बढ़ा देती है। चेन की गति को कम पर सेट किया जा सकता है, जिससे शांत तरीके से सामग्री का संचय हो पाता है।
एक स्नैप कवर लगाकर पुर्जों को फ्रेम में गिरने से रोका जा सकता है। लैम्डा स्पेसिफिकेशन उन वातावरणों में घिसाव प्रतिरोध और जीवनकाल में उल्लेखनीय सुधार करता है जहां स्नेहन मुश्किल होता है।
डबल प्लस चेन / प्लास्टिक रोलर श्रृंखला के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
लैम्ब्डा चेन, जिसमें विशेष तेल-संसेचित बुश उपयोग किया जाता है, अधिकांश छोटे आकार की कन्वेयर चेन के साथ संगत है। 1988 में लॉन्च होने के बाद से इसके प्रदर्शन की बहुत प्रशंसा की गई है।
लैम्डा छोटे आकार की कन्वेयर चेन की विशेषताएं
- बिना चिकनाई वाला लंबा जीवन... विशेष तेल-संसेचित बुश के प्रभाव के कारण लंबा जीवन प्राप्त होता है।
- अनुकूलता: सामान्य प्रयोजन वाली छोटे आकार की कन्वेयर चेन के साथ संगत।
- परिचालन तापमान सीमा: -10°C से +150°C (KF श्रृंखला: +230°C)
- सामान्य प्रयोजन वाली छोटे आकार की कन्वेयर चेन घिसाव प्रतिरोध और जीवनकाल में उल्लेखनीय सुधार हुआ है।
बिना चिकनाई वाला छोटे आकार की कन्वेयर चेन के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

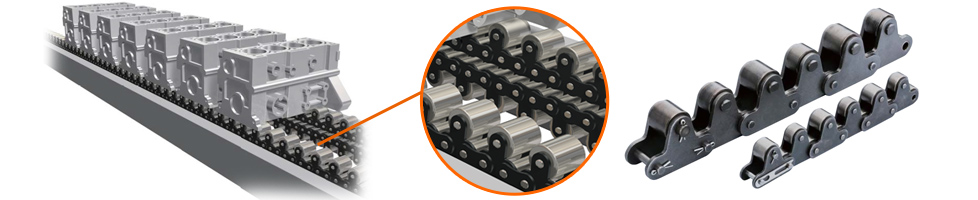

मुक्त प्रवाह वाली कन्वेयर चेन, ऊपरी रोलर्स के साथ कन्वेयर चेन
टॉप रोलर चेन एक फ्री-फ्लो चेन होती हैं जिनमें डबल पिच या आरएस-टाइप रोलर चेन प्लेट ऊपर की ओर फैली होती हैं, और इन पर स्वतंत्र रूप से घूमने वाले टॉप रोलर लगे होते हैं। इनमें हार्ड क्रोम प्लेटेड और पॉलिश किए हुए टॉप रोलर शामिल हैं, जिससे आप अपने काम और वातावरण के लिए सबसे उपयुक्त चेन का चयन कर सकते हैं।
बाहरी रोलर के साथ फ्री फ्लो चेन कन्वेयर चेन
बाहरी रोलर वाली चेनें फ्री-फ्लो चेनें होती हैं जिनमें डबल पिच या आरएस चेनों पर विस्तारित पिन होते हैं, और उनसे स्वतंत्र रूप से घूमने वाले बाहरी रोलर जुड़े होते हैं।
फ्री फ्लो चेन के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
स्टेनलेस स्टील की टॉप चेन (टीएस प्रकार)
यह डबल पिच चेन से जुड़ी प्लेटों वाली एक कन्वेयर चेन है। इसमें कई विशिष्टताएं उपलब्ध हैं, जैसे कि घिसाव प्रतिरोध बढ़ाने वाली कठोर प्लेटें, और ऊपरी सतह पर हार्ड क्रोम प्लेटिंग और पॉलिश की हुई प्लेटें, ताकि आप अपने वर्कपीस और वातावरण के लिए सबसे उपयुक्त चेन का चयन कर सकें।
स्टेनलेस स्टील टॉप चेन टीओ टाइप
यह क्षैतिज परिवहन के लिए एक श्रृंखला है, और वापसी खंड का भी प्रभावी ढंग से उपयोग किया जा सकता है।
स्टेनलेस स्टील टॉप चेन के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
पुर्जों की प्रसंस्करण और निरीक्षण लाइनों पर, पुर्जों पर खरोंच लगने से बचाने के लिए कन्वेयर सतह में निर्मित रोलर्स वाली प्लास्टिक चेन और संचय चेन का उपयोग किया जाता है।
प्लास्टिक टॉप चेन के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
कारखाने के रिसीविंग यार्ड में कार्ट में लदे ऑटो पार्ट्स को लाने-ले जाने वाले उपकरणों में प्लास्टिक मॉड्यूलर चेन का उपयोग करने वाले कन्वेयर का इस्तेमाल किया जाता है। कम ऊंचाई वाले, ड्रॉप-एंड-पंप कन्वेयर को गड्ढा खोदे बिना स्थापित किया जा सकता है, जिससे कम समय में उपकरणों को अपग्रेड करना संभव हो जाता है।
प्लास्टिक मॉड्यूलर चेन के बारे में और अधिक जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
धातु के पुर्जों के परिवहन के लिए WinCS मिनी (मानक मॉड्यूलर चेन कन्वेयर)।
WinCS मिनी का उपयोग प्रसंस्करण संयंत्र में छोटे धातु के पुर्जों को स्थानांतरित करने के लिए किया जाता है। इसमें कम खाली जगह वाली एक छोटी-पिच मॉड्यूलर चेन का उपयोग किया जाता है, जिससे स्थानांतरण प्लेटों की आवश्यकता के बिना ही वस्तुओं का सुचारू स्थानांतरण संभव हो पाता है।
इसके अलावा, चूंकि इसे एक मानकीकृत कन्वेयर के रूप में प्रदान किया जाता है, इसलिए इसे कन्वेयर पर रखकर आसानी से स्थापित और उपयोग किया जा सकता है।
प्लग करें और खेलें
इसे केवल एक फ्लैटहेड स्क्रूड्राइवर से काटें और जोड़ें जा सकता है।
प्लास्टिक मॉड्यूलर चेन के बारे में और अधिक जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
मैन कन्वेयर प्लास्टिक मॉड्यूलर चेन
पुर्जों की प्रोसेसिंग और असेंबली लाइनों पर, लटके हुए पुर्जों और गाड़ियों पर लदे इंजनों को ले जाने वाले कन्वेयरों के संचालन को श्रमिकों और टूल कार्ट को ले जाने वाले कन्वेयरों के साथ सिंक्रनाइज़ करके कार्य कुशलता में सुधार किया जाता है।
इस समन्वित संचालन के लिए प्लास्टिक मॉड्यूलर चेन का उपयोग करने वाले मैन कन्वेयर का प्रयोग किया जाता है। चेन की चौड़ाई को चुना जा सकता है, और स्थापना अवधि को कम करने के लिए कम ऊंचाई वाले मैन कन्वेयर को भी स्थापित किया जा सकता है।
प्लास्टिक मॉड्यूलर चेन के बारे में और अधिक जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
पुर्जों को उठाने के लिए
पुर्जों की प्रोसेसिंग और असेंबली लाइनों में, लिफ्ट मास्टर, जो एक तरफ से उठाने और नीचे करने में सक्षम है और आकार में कॉम्पैक्ट है, का उपयोग डिस्चार्ज और लोडिंग प्रवेश द्वारों पर उपकरणों को उठाने के लिए किया जाता है। इसे कम जगह में स्थापित किया जा सकता है, और ऊपर रिड्यूसर लगाने से रखरखाव आसान हो जाता है।
वाहन के ढांचे में असेंबल किए जाने वाले पुर्जों को प्रत्येक वाहन के लिए एक पैलेट पर रखा जाता है। लिफ्ट मास्टर का उपयोग लिफ्टर के रूप में किया जाता है ताकि असेंबली के लिए तैयार पैलेटों को एक साधारण स्टॉकर में रखा जा सके।
लिफ्ट मास्टर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
पुर्जों को सप्लाई कन्वेयर से असेंबली वर्कबेंच तक उठाया और उतारा जाता है, जहां श्रमिक उन्हें असेंबल करते हैं। इसमें त्सुबाकी के ज़िप चेन एक्ट्यूएटर उपयोग किया जाता है, जिसे श्रमिक की कमर की ऊंचाई तक की संकीर्ण जगहों में भी स्थापित किया जा सकता है।
ज़िप चेन हमारी कंपनी द्वारा विशेष रूप से विकसित एक चेन है, जिसमें दो चेन ज़िप की तरह आपस में जुड़कर एक मजबूत स्तंभ बनाती हैं जो "धक्का देने और खींचने" का काम करती हैं। ज़िप चेन एक्ट्यूएटर एक व्यावसायिक रूप से उपलब्ध लिनियर एक्ट्यूएटर है जो इसी चेन का उपयोग करता है।
ज़िप चेन एक्ट्यूएटर को काम करते हुए देखने के लिए वीडियो देखें
वीडियो सामग्री - ज़िप ज़िप चेन एक्ट्यूएटर
ज़िप चेन एक्ट्यूएटर, जिन्हें कम जगह में स्थापित किया जा सकता है, गैन्ट्री लोडर जैसे उपकरणों में उपयोग किए जाते हैं जो पुर्जों को लटकाते हैं। ये उच्च गति से उठाने और नीचे करने में भी सक्षम हैं, जिससे चक्र समय कम हो जाता है।

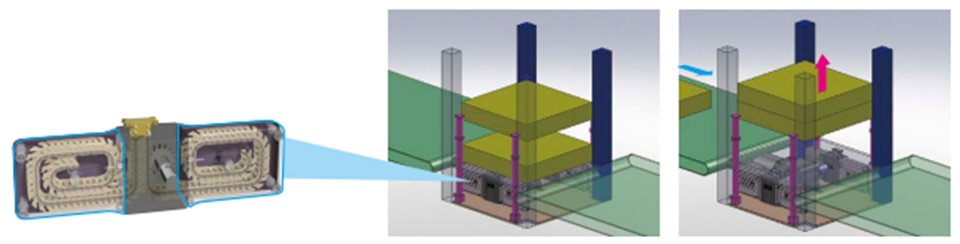

स्टैकिंग डिवाइस के लिए ज़िप चेन एक्ट्यूएटर
परिवहन की जाने वाली वस्तुओं को ढेर करने के लिए लिफ्टिंग मैकेनिज्म में ज़िप चेन एक्ट्यूएटर उपयोग किया जाता है। अत्यंत कम ऊंचाई वाले लिफ्टर्स की बढ़ती मांग को देखते हुए, गड्ढा खोदे बिना लंबी यात्रा लंबाई लिफ्टिंग की जा सकती है।
ज़िप चेन एक्ट्यूएटर के बारे में और जानें
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।

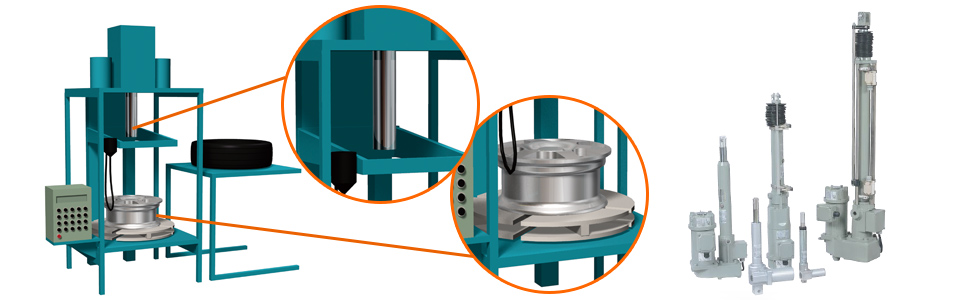

टायर माउंटर - पहियों पर टायर लगाना - इलेक्ट्रिक सिलेंडर पावर सिलेंडर-
त्सुबाकी के इलेक्ट्रिक पावर सिलेंडर का उपयोग टायर के उस हिस्से को सुरक्षित करने के लिए किया जाता है जहां टायर और पहिया को असेंबल किया जाता है।
पावर सिलेंडर में उच्च स्तर की स्थिति निर्धारण सटीकता होती है और इन्हें समायोजन की आवश्यकता नहीं होती है। पावर सिलेंडर उपयोग उठाने वाले उपकरणों में भी किया जाता है।
पावर सिलेंडर के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
पुर्जों को जोड़ने वाले उपकरणों के लिए -पिन गियर ड्राइव यूनिट-
टर्नटेबल का उपयोग करके पुर्जों को असेंबल और अटैच किया जाता है। टर्नटेबल पर त्सुबाकी की पिन गियर ड्राइव यूनिट उपयोग किया जाता है, जिससे जगह की बचत होती है।
पिन गियर ड्राइव यूनिट एक नई ड्राइव यूनिट है जो गियर रैक आदि की जगह लेती है। पिन-मैकेनिकल व्हील रैक और एक विशेष दांत वाले गियर का संयोजन रोटरी और लीनियर ड्राइव यूनिटों की डिजाइन स्वतंत्रता को काफी हद तक बढ़ाता है।
पिन गियर ड्राइव यूनिट के बारे में अधिक जानकारी
उत्पाद से संबंधित प्रश्नों के लिए, कृपया यहां क्लिक करें।
