हम नियंत्रण के लिए सर्वो मोटर के इस्तेमाल की सलाह देते हैं। तीन-चरण मोटर विनिर्देशों के लिए, वैकल्पिक रोटरी एनकोडर [विकल्प चिह्न: E] का उपयोग करें।

स्थिर भार के लिए, पुनरावृत्ति ±1 मिमी है।

एक सर्वो मोटर या एक रोटरी एनकोडर [विकल्प प्रतीक: E] के साथ एक तीन-चरण मोटर स्थापित करके, कई बिंदुओं पर रुकने को नियंत्रित करना संभव हो जाता है।

एकाधिक इकाइयों के संचालन के लिए निम्नलिखित विधियाँ हैं।
・तीन-चरण मोटर के साथ (इन्वर्टर नियंत्रण)
मोटर फिसलन के कारण गति संबंधी त्रुटियां होती हैं, इसलिए संचयी त्रुटियों को रोकने के लिए, सभी इकाइयों को एक ही समय में शुरू करें और प्रत्येक लिफ्ट मास्टर की स्थिति का पता लगाने वाले सिग्नल का उपयोग करके उन्हें रोकें।
- सर्वो मोटर के साथ
सर्वो मोटर नियंत्रण गति और रुकने की सटीकता में भिन्नता को कम करता है।

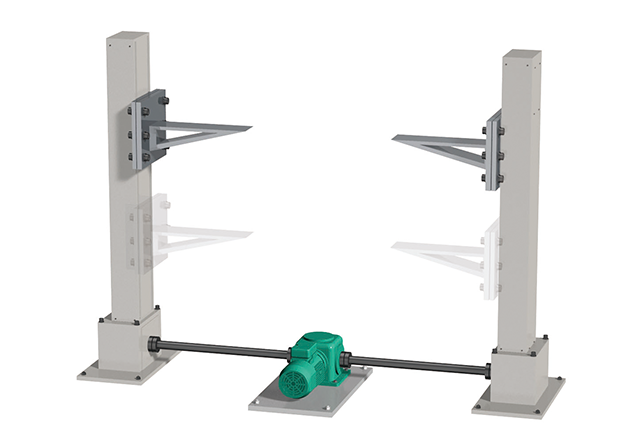

- यांत्रिक तुल्यकालन विनिर्देश
कपलिंग द्वारा जुड़े हुए एकाधिक लिफ्ट मास्टर एकल गियर मोटर द्वारा संचालित किया जाता है।

सिद्धांततः, दबावपूर्ण कार्य संभव नहीं हैं।
आवेदन के आधार पर, विशेष सहायता संभव हो सकती है।
कृपया अपने उपयोग की शर्तों के साथ कैटलॉग के अंत में "उच्च गति लिफ्टर चयन अनुरोध फॉर्म" या तकनीकी शीट भरें और फिर हमसे संपर्क करें।

सिद्धांत रूप में, मानक मॉडलों के लिए किसी समर्थन की आवश्यकता नहीं होती। हालाँकि, परिचालन स्थितियों (त्वरण/मंदन, OHL, आदि) के आधार पर समर्थन की आवश्यकता हो सकती है।

मानक स्ट्रोक सीमा 1500 मिमी है, लेकिन हम उठाने वाले भार और ओएचएल स्थितियों की पुष्टि के बाद 2000 मिमी तक आपके वांछित स्ट्रोक के साथ निर्माण कर सकते हैं।
2000 मिमी से अधिक के स्ट्रोक उपयोग की शर्तों के आधार पर निर्मित किए जा सकते हैं, इसलिए कृपया हमसे संपर्क करें। *जैसे-जैसे स्ट्रोक लंबा होता जाता है, लिफ्ट मास्टर का झुकाव भी बढ़ता जाता है, इसलिए अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
* लिफ्ट मास्टर की संरचना मूलतः 2000 मिमी के स्ट्रोक तक मानक विनिर्देश के समान है, लेकिन यह लोड की स्थिति के आधार पर भिन्न हो सकती है, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।

मानक विनिर्देश केवल फर्श स्थापना है।
भार केवल नीचे की ओर (ऊर्ध्वाधर) लगाया जाता है।
यदि आपको क्षैतिज या लटकती हुई स्थापना की आवश्यकता है, तो कृपया हमसे संपर्क करें क्योंकि इसके लिए विशेष व्यवस्था की आवश्यकता होती है। * लिफ्ट मास्टर दबाने और रोकने के लिए इस्तेमाल नहीं किया जा सकता।

मानक विनिर्देशों/यू गति के लिए, तीन-चरण मोटर के साथ अधिकतम गति 150 मिमी/सेकंड और सर्वो मोटर के साथ 166 मिमी/सेकंड है।
यदि आपको इन्वर्टर नियंत्रण के साथ उच्च गति संचालन की आवश्यकता है, तो कृपया हमसे संपर्क करें। हम उठाने वाले भार, गति और संचालन चक्र की स्थितियों के आधार पर स्वीकार्य गति पर विचार करेंगे।
इसके अलावा, "उच्च गति विनिर्देश" के अनुसार आवश्यक गति के अनुरूप स्क्रू और ड्राइव यूनिट को बदलकर, 500 मिमी/सेकंड तक की गति प्राप्त करना संभव है। * लिफ्ट मास्टर का स्वरूप बढ़ी हुई कठोरता के कारण मानक विनिर्देश से भिन्न है, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।
*अचानक त्वरण और रुकने से रुकने की सटीकता में कमी और वर्कपीस का कंपन हो सकता है। उच्च गति पर काम करते समय, त्वरण और मंदी के समय का ध्यान रखें और धीमी शुरुआत और धीमी गति से रुकें।

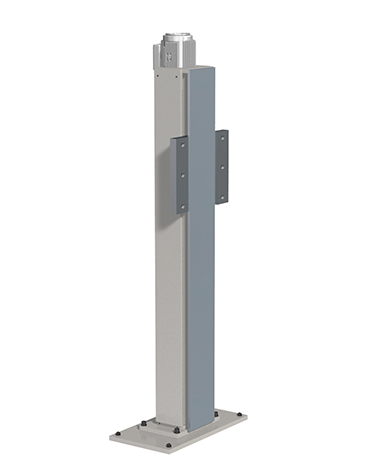

भुजा की निचली सीमा को फर्श के करीब लाना आसान बनाने के लिए, मोटर को शीर्ष पर भी स्थापित किया जा सकता है।
हालाँकि, संगतता का निर्धारण लिफ्ट मास्टर बॉडी और मोटर के बीच संतुलन के आधार पर किया जाएगा, इसलिए अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
इसके अतिरिक्त, एक "लो-फ्लोर स्पेसिफिकेशन" भी उपलब्ध है जो लिफ्ट मास्टर की ऊंचाई को कम करता है।
यह विनिर्देशन ऊँचाई-स्थान संबंधी प्रतिबंधों के मामले में प्रभावी है।*"लो फ्लोर विनिर्देशन" की कार्यप्रणाली मानक से काफ़ी अलग है, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।

मानक बॉल स्क्रू प्रकार की स्वीकार्य प्रतिशत ड्यूटी चक्र * 30%ED है।
उच्च आवृत्ति संचालन भी संभव है। हम परिचालन स्थितियों (भार उठाने, गति, संचालन चक्र, OHL भार, परिवेश का तापमान, अपेक्षित जीवन) के आधार पर इस पर विचार करेंगे।
समलम्बाकार स्क्रू के लिए स्वीकार्य भार दर 20% ED या उससे कम है। *उच्च आवृत्ति अनुप्रयोग मानक विनिर्देशों से भिन्न होते हैं, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।
* प्रतिशत ड्यूटी चक्र %ED एक चक्र में संचालन समय का प्रतिशत दर्शाती है।प्रतिशत ड्यूटी चक्र %ED = "संचालन समय" / "संचालन समय + विराम समय" x 100

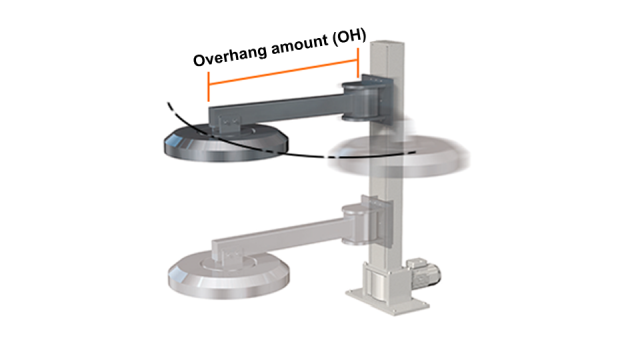

यदि गुरुत्वाकर्षण का केंद्र ओवरहैंग के चाप के भीतर है, तो स्वीकार्य OHL को OHL लोड वक्र से निर्धारित किया जा सकता है।

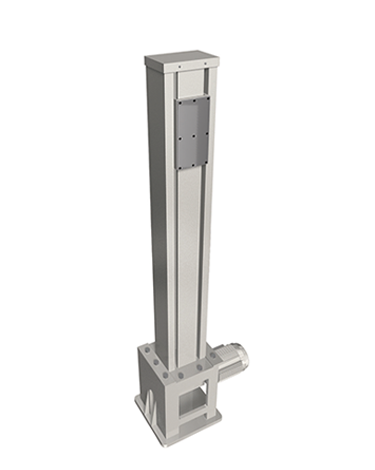

यदि मानक विनिर्देश स्वीकार्य OHL से अधिक हैं, तो हम एक प्रबलित गाइड के साथ एक विशेष "उच्च कठोरता विनिर्देश" प्रदान कर सकते हैं। *उच्च कठोरता विनिर्देश वाले लिफ्ट मास्टर का स्वरूप बढ़ी हुई कठोरता के कारण मानक विनिर्देश से भिन्न होता है।

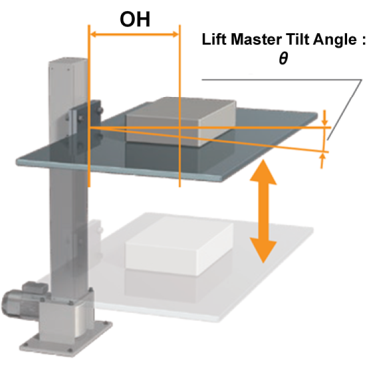

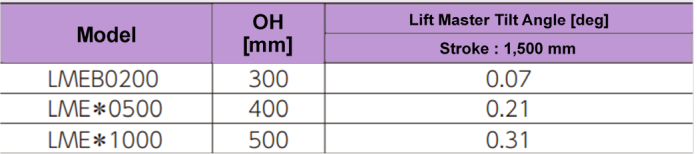

नीचे दी गई तालिका ऊपरी स्ट्रोक सीमा और स्वीकार्य OHL पर झुकाव की मात्रा के लिए संदर्भ मान दिखाती है।
अन्य स्ट्रोक के लिए, कृपया हमसे संपर्क करें।*यदि आप विस्थापन की मात्रा कम करना चाहते हैं, तो हम "उच्च कठोरता विनिर्देश" प्रदान कर सकते हैं, इसलिए कृपया हमसे संपर्क करें।

लिफ्ट मास्टर का अपेक्षित जीवनकाल स्क्रू के अपेक्षित चलने वाले जीवनकाल से निर्धारित होता है।

समलम्बाकार पेंच प्रकार (LMEM)

बॉल स्क्रू प्रकार (LMEB)

अपेक्षित यात्रा दूरी (किमी) = वास्तविक लोड स्ट्रोक (मी) × उपयोग की आवृत्ति (बार/दिन) × संचालन दिनों की संख्या/वर्ष × 10^-3 × अपेक्षित वर्ष

P_M = P_MIN + 2 × P_MAX3

पी _एम: समतुल्य भार एन पी _मिन: न्यूनतम भार एन पी _{मैक्स}: अधिकतम भार एन

उतरते समय तटवर्ती दूरी और रुकने की सटीकता इस प्रकार है: LMEB0200H: तटवर्ती दूरी: लगभग 1.5 मिमी / रुकने की सटीकता: लगभग ±0.5 मिमी
· LMEB0500H ... तटवर्ती दूरी: लगभग 1.3 मिमी / रुकने की सटीकता: लगभग ±0.4 मिमी
· LMEB1000H ... तटवर्ती दूरी: लगभग 1.1 मिमी / रोक सटीकता: लगभग ± 0.4 मिमी क्योंकि उठाने की गति एच गति और यू गति में तेज है, कृपया त्वरण और मंदी का समय निर्धारित करने के लिए इन्वर्टर नियंत्रण का उपयोग करें।
उपरोक्त मान दिशानिर्देश हैं जब इन्वर्टर को धीमा करने (6Hz) और फिर बंद करने के लिए उपयोग किया जाता है।
ब्रेक वायरिंग को एसी बाहरी संचालन माना जाता है, और रिले टाइम लैग 0.03 सेकंड माना जाता है। *कोस्टिंग डिस्टेंस और स्टॉपिंग सटीकता मान वायरिंग विधि और गति के आधार पर अलग-अलग होंगे, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।
*यदि आपको उच्चतर रोक सटीकता की आवश्यकता है, तो कृपया सर्वो मोटर का उपयोग करने पर विचार करें।

उपयोग की शर्तों के आधार पर यह संभव हो सकता है।
कृपया अपने उपयोग की शर्तों के साथ कैटलॉग के अंत में "उच्च गति लिफ्टर चयन अनुरोध फॉर्म" या तकनीकी शीट भरें और फिर हमसे संपर्क करें।

उपयोग की शर्तों के आधार पर विशेष सहायता उपलब्ध है।
कृपया अपने उपयोग की शर्तों के साथ कैटलॉग के अंत में "उच्च गति लिफ्टर चयन अनुरोध फॉर्म" या तकनीकी शीट भरें और फिर हमसे संपर्क करें।

उपयोग की शर्तों के आधार पर विशेष सहायता उपलब्ध है।
कृपया अपने उपयोग की शर्तों के साथ कैटलॉग के अंत में "उच्च गति लिफ्टर चयन अनुरोध फॉर्म" या तकनीकी शीट भरें और फिर हमसे संपर्क करें।

बॉल स्क्रू प्रकार LMEB मानक रूप से सर्वो मोटर के साथ आता है।

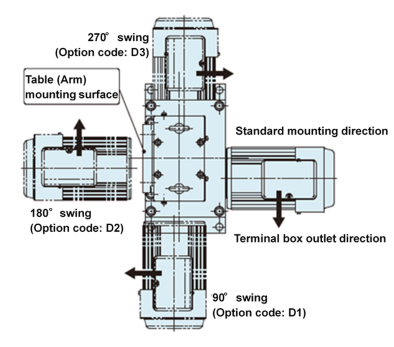

मोटर माउंटिंग दिशा को विकल्प के रूप में बदला जा सकता है। [विकल्प कोड: D1 से D3]
मोटर माउंटिंग स्थिति में परिवर्तन के लिए, कृपया "उच्च गति लिफ्टर चयन अनुरोध फॉर्म" या कैटलॉग के अंत में अपनी उपयोग शर्तों के साथ तकनीकी शीट भरकर हमसे संपर्क करें।

एक विकल्प के रूप में, स्थिति पहचान सेंसर (विकल्प प्रतीक: [L1 से L3]) उपलब्ध हैं।
मानक उत्पाद में चार स्थिति पहचान सेंसर (दो केवल S गति के लिए) लगे होते हैं, और विकल्प के तौर पर अतिरिक्त सेंसर जोड़े जा सकते हैं, लेकिन जोड़े जा सकने वाले सेंसरों की संख्या गति के आधार पर अलग-अलग होती है। अगर आप और सेंसर जोड़ना चाहते हैं, तो कृपया हमसे संपर्क करें।

कुछ भागों (शक्ति घटकों के अलावा) जैसे कि कवर को स्टेनलेस स्टील में बदलना संभव है।

हाँ, हम कर सकते हैं। कृपया "उच्च गति लिफ्टर चयन अनुरोध फ़ॉर्म" या कैटलॉग के अंत में दी गई तकनीकी शीट में अपनी उपयोग शर्तें भरें और हमसे संपर्क करें।

एक विकल्प के रूप में, 400V मोटर वोल्टेज (विकल्प प्रतीक: V) उपलब्ध है।

इसे दोबारा नहीं लगाया जा सकता। उत्पाद पर विचार करते समय, कृपया यह भी विचार करें कि आपको बेलोज़ की आवश्यकता है या नहीं।

विशेष अनुरोध संभव हैं। कृपया "उच्च गति लिफ्टर चयन अनुरोध फ़ॉर्म" या कैटलॉग के अंत में दिए गए तकनीकी पत्रक में अपनी उपयोग शर्तें भरें और हमसे संपर्क करें।

यह उपयोग की स्थितियों (तापमान, परिचालन आवृत्ति, लोड) के आधार पर अलग-अलग होगा, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।

चूंकि लिफ्ट मास्टर की संरचना खुली है, इसलिए सफाई की गारंटी नहीं दी जा सकती, लेकिन हम प्रत्येक भाग से धूल उत्पन्न होने को कम करने के उपाय कर सकते हैं। रेडेन्ट उपचार ^​ (बॉल स्क्रू गाइड)
स्टेनलेस स्टील कवर
स्वच्छ ग्रीस अनुप्रयोग (बॉल स्क्रू और गाइड)
पका हुआ पेंट

लिफ्ट मास्टर को घर के अंदर उपयोग के लिए डिज़ाइन किया गया है और इसका उपयोग ऐसे स्थानों पर नहीं किया जाना चाहिए जहां यह पानी के संपर्क में आ सकता है।
यदि पानी की बूंदें या अन्य तरल पदार्थ मौजूद हैं, तो आपको अपने उपकरण पर एक आवरण प्रदान करना होगा या निम्नलिखित जैसे विशेष उपाय करने होंगे: विपरीत द्वार: लिफ्ट मास्टर का द्वार संवहन सतह के विपरीत दिशा में स्थित होता है, जो संवहन सतह से पानी को प्रवेश करने से रोकता है।
- सामने की ओर धौंकनी के साथ [विकल्प कोड: J]: पानी की बूंदों को अंदर जाने से रोकने के लिए उद्घाटन पर धौंकनी प्रदान की जाती है। * "रिवर्स ओपनिंग" और "फ्रंट धौंकनी के साथ" विनिर्देशों की संरचना मानक से अलग है, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।
*चूंकि लिफ्ट मास्टर संरचना खुली होती है, इसलिए उपरोक्त विनिर्देश एक सरल ड्रिप-प्रूफ संरचना है और जलरोधी होने की गारंटी नहीं देते हैं।

उपयोग की शर्तों के आधार पर विशेष सहायता उपलब्ध है।
कृपया अपने उपयोग की शर्तों के साथ कैटलॉग के अंत में "उच्च गति लिफ्टर चयन अनुरोध फॉर्म" या तकनीकी शीट भरें और फिर हमसे संपर्क करें।

ऊष्मा-प्रतिरोधी विनिर्देश उपलब्ध नहीं हैं।
हालाँकि, हम विशेष सामग्रियों से बने धौंकनी को समायोजित कर सकते हैं, इसलिए कृपया हमसे संपर्क करें।

कृपया अपने क्रय केंद्र के माध्यम से गैर-लागू प्रमाणपत्र का अनुरोध करें।
