तकनीकी डेटा पावर लॉक चयन और प्रक्रिया

यदि आप चयन प्रक्रिया और महत्वपूर्ण बिंदु देखना चाहते हैं, तो कृपया नीचे आगे बढ़ें।

यदि आप किसी उत्पाद श्रृंखला को सीमित करना या अस्थायी रूप से चुनना चाहते हैं,
कृपया यहां क्लिक करें।

चयन मार्गदर्शिका के लिए

यदि आपकी उपयोग शर्तें तय हो गई हैं और आप विस्तृत चयन चाहते हैं,
कृपया यहां क्लिक करें।

आकार निर्धारण के लिए

एसएल श्रृंखला चयन

1. अधिकतम टॉर्क और थ्रस्ट लोड की जाँच करें

अधिकतम टॉर्क और थ्रस्ट लोड की गणना ट्रांसमिशन क्षमता को सर्विस कारक की जाती है।

*सर्वो मोटर या स्टेपिंग मोटर को जोड़ते समय, प्रत्येक के अधिकतम टॉर्क (पीक टॉर्क) को अधिकतम उत्पन्न टॉर्क (Tmax) के रूप में उपयोग करें।

एस आई यूनिट

Tmax = 9550 × H n ・f

Tmax = अधिकतम टॉर्क (N・m)

  • H: ट्रांसमिशन क्षमता (किलोवाट)
  • n: पावर लॉक माउंटिंग शाफ्ट रोटेशन गति (न्यूनतम-1)
  • f: सर्विस कारक
गुरुत्वाकर्षण इकाइयाँ

Tmax = 974 × H n ・f

Tmax = अधिकतम टॉर्क (kgf・m)

  • H: ट्रांसमिशन क्षमता (किलोवाट)
  • n: पावर लॉक माउंटिंग शाफ्ट रोटेशन गति (न्यूनतम-1)
  • f: सर्विस कारक

Pmax = Pax・f

  • Pmax: अधिकतम थ्रस्ट लोड kN{kgf}
  • पैक्स: थ्रस्ट लोड kN{kgf}
  • f: सर्विस कारक

f: सर्विस कारक

लोड की स्थिति सर्विस कारक
झटके के बिना सुचारू भार छोटी जड़ता 1.5～2.5
हल्का झटका भार जड़त्व के दौरान 2.0～4.0
उच्च प्रभाव भार बड़ा जड़त्व 3.0～5.0

जब केवल टॉर्क लगाया जाता है

ऊपर प्राप्त Tmax की तुलना कैटलॉग ट्रांसमिशन टॉर्क Mt से करें।

Mt ≧ Tmax → उपयोग किया जा सकता है.

​Mt < Tmax → मॉडल संख्या बढ़ाने पर विचार करें।

जब टॉर्क और थ्रस्ट लोड एक साथ लागू होते हैं

संयुक्त भार M R की गणना की जाती है और प्रेषित टॉर्क M t के साथ तुलना की जाती है।

MR = Tmax2 + (Pmax × d 2 )2

  • Tmax: अधिकतम टॉर्क N・m{kgf・m}
  • Pmax: अधिकतम थ्रस्ट लोड N{kgf}
  • d: शाफ्ट व्यास m

ऊपर गणना की गई M R की तुलना कैटलॉग ट्रांसमिशन टॉर्क Mt से करें।

M t ≧ M R → उपयोग किया जा सकता है.

M t < M R → मॉडल संख्या बढ़ाने पर विचार करें।

*इस श्रृंखला का उपयोग एकाधिक इकाइयों में नहीं किया जा सकता।

2. अक्ष और बॉस पर विचार

(1) सामग्री की मजबूती पर विचार

शाफ्ट और बॉस को जोड़ने पर उन पर सतही दबाव बहुत ज़्यादा होता है। इसलिए, शाफ्ट और बॉस को ऐसी सामग्री से बनाया जाना चाहिए जिसकी मज़बूती निम्नलिखित सूत्र को पूरा करती हो।

σ0.2S≧ 1.2 × P       σ0.2B≧ 1.2 × P'

  • P: शाफ्ट साइड दबाव MPa{kgf/mm 2}
  • P': बॉस साइड प्रेशर MPa{kgf/mm 2}
  • σ 0.2S: प्रयुक्त शाफ्ट सामग्री का उपज प्रतिबल MPa{kgf/mm 2}
  • σ 0.2B: प्रयुक्त बॉस सामग्री का उपज तनाव MPa {kgf/mm 2}

कृपया स्टील सामग्री शक्ति तालिका देखें, जो प्रतिनिधि स्टील सामग्री के उपज बिंदु मूल्यों को दर्शाता है।

(2) बॉस की ताकत पर विचार

बॉस पर लगाए गए टॉर्क और सतही दबाव के कारण एक संयुक्त प्रतिबल उत्पन्न होगा। इस संयुक्त प्रतिबल की गणना निम्न सूत्र का उपयोग करके करें।

  • (a) बॉस में उत्पन्न सामान्य प्रतिबल (σ w)

    σW = - P MPa{kgf/mm2}

    P: शाफ्ट साइड दबाव MPa{kgf/mm 2}

  • (b) बॉस में उत्पन्न स्पर्शरेखीय प्रतिबल (σ t)

    σt = P(1 + Q2) - 2 × P' 1 - Q2 MPa{kgf/mm2}

    Q = dW d

    P: शाफ्ट साइड दबाव MPa{kgf/mm 2}

    P': बाहरी हब व्यास पर दबाव MPa{kgf/mm 2}

    d W: शाफ्ट व्यास मिमी d : बाहरी हब व्यास मिमी

  • (c) बॉस के मरोड़ के कारण कतरनी तनाव (τB)

    τB = 1600 × Tmax・d π(d4 - dW4) MPa{kgf/mm2}

सुनिश्चित करें कि आपके द्वारा उपयोग की जाने वाली बॉस सामग्री का उपज तनाव (σ 0.2B) σv < σ0.2B है।

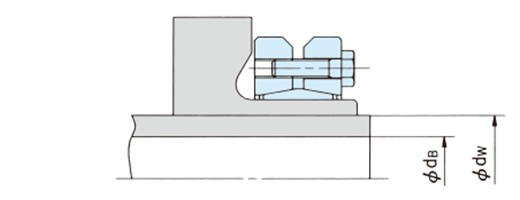

(3) खोखले शाफ्ट के आंतरिक व्यास पर विचार

खोखले शाफ्ट का उपयोग करते समय, निम्नलिखित सूत्र का उपयोग करके खोखले शाफ्ट के आंतरिक व्यास की गणना करें।

中空軸内径の検討

dB ≦ dW σ0.2S - 1.6 × P σ0.2S

  • डी बी: अधिकतम स्वीकार्य खोखले शाफ्ट आंतरिक व्यास मिमी
  • d: शाफ्ट व्यास मिमी
  • σ0.2S: शाफ्ट सामग्री का उपज बिंदु MPa{kgf/mm 2}
  • P: शाफ्ट साइड दबाव MPa{kgf/mm 2}
