मुक्त प्रवाह श्रृंखला सरल चयन उपकरण
लक्षित किस्में
डबल प्लस चेन:
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-HCP,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-SS,
RF20□□VR/VRPA/VRPB/VRPC/VRPD/VRPUA/VRPUB-LMC
सेंटर रोलर चेन:
आरएफ20□□सीआर
आउटबोर्ड रोलर्स के साथ डबल पिच चेन:
आरएफ2□□□एस-एसआर/एसआरपी/एसआरपीबी, आरएफ2□□□आर-एसआरएल/एसआरपीएल/एसआरपीबीएल, आरएफ2□□□पीआर-एसआरपीएल,
RF2□□□S-SS-SR/SRP/SRPB, RF2□□□R-SS-SRL/SRPL/SRPBL, RF2□□□RP-SS-SRPL
RF2□□□S-LMC-SR/SRP/SRPB, RF2□□□R-LMC-SRL/SRPL/SRPBL, RF2□□□PR-LMC-SRPL
बाहरी रोलर वाली आरएस चेन:
आरएस□□□-एसआरपी/एसआरपीबी/एसआर, आरएस□□□-एसएस-एसआरपी/एसआरपीबी/एसआर, आरएस□□□-एलएमसी-एसआरपी/एसआरपीबी/एसआर
बाहरी रोलर के साथ पॉली-स्टील चेन संयोजन:
RS□□-PC-SRP/SRPB
टॉप रोलर के साथ डबल पिच:
RF2□□□S-TRP/TR, RF2□□□R-TRP/TR, RF2□□□RP-TRP/TR
RF2□□□S-SS-TRP/TR, RF2□□□R--SS-TRP/TR, RF2□□□RP-SS-TRP/TR
RF2□□□S-LMC-TRP/TR, RF2□□□R-LMC-TRP/TR, RF2□□□RP-LMC-TRP/TR
टॉप रोलर्स वाली आरएस चेन:
RS□□□-TRP/TR, RS□□□-SS-TRP/TR, RS□□□-LMC-TRP/TR
*1 ऊपर सूचीबद्ध वस्तुओं के अलावा अन्य वस्तुओं के लिए, कृपया उपयोग की शर्तों के साथ छोटे आकार की कन्वेयर चेन पूछताछ शीट भरें और अपनी उत्पाद पूछताछ जमा करें।
सामग्री का उपयोग
- त्सुबाकी पावर ट्रांसमिशन प्रोडक्ट्स सूचना साइट फ्री फ्लो चेन सरल चयन उपकरण (जिसे आगे "यह उपकरण" कहा जाएगा) का उपयोग करते समय, कृपया निम्नलिखित उपयोग सावधानियों और अस्वीकरणों को अवश्य पढ़ें, और इस उपकरण का उपयोग केवल तभी करें जब आप इसकी सभी सामग्रियों से सहमत हों।
- यदि आप सहमत नहीं हैं तो कृपया इस उपकरण का उपयोग करने से बचें।
उपयोग के लिए सावधानियां और अस्वीकरण
आकार निर्धारण मुक्त प्रवाह श्रृंखला
श्रृंखला प्रकार का अनंतिम चयन
कृपया चेन विनिर्देश का चयन करें.
चेन प्रकार
श्रृंखला विनिर्देश
लिंक प्लेट प्रकार
मुख्य बॉडी रोलर
बॉडी रोलर स्नेहन
कन्वेयर रोलर
कन्वेयर रोलर स्नेहन
कृपया नीचे उपयोग की शर्तें दर्ज करें या चुनें और अनंतिम चयन बटन दबाएं।
समानांतर/ एकल तार
2 समानांतर
एकल तार
यदि आप तीन या अधिक का समानांतर उपयोग कर रहे हैं, तो कृपया निम्नलिखित पूछताछ डेस्क पर हमसे संपर्क करें।
संवहन गति
m/min
(अधिकतम 120)
चेन गति V
m/min
परिवहन की गई वस्तुओं का कुल द्रव्यमान Wt
kg
PLEASE WAIT...
| वेग कारक Kv | |
| गुरुत्वीय त्वरण | 9.80665 |
| घर्षण गुणांक f1 | |
| घर्षण गुणांक f2 | |
| घर्षण गुणांक f3 |
| अधिकतम स्थैतिक तनाव kN |
|---|
| चेन का आकार | |
|---|---|
| अधिकतम अनुमेय भार kN | |
| अनुमानित द्रव्यमान किग्रा/मी | |
| पिच मिमी |
एक अस्थायी चयन किया गया।
कृपया नीचे रोलर का स्वीकार्य भार जांचें।
स्वीकार्य भार की जाँच करें

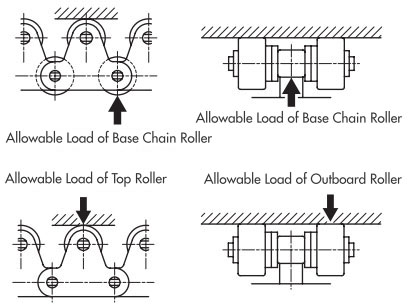

रोलर स्वीकार्य भार
| चेन का आकार |
|---|
उपयोग की शर्तें एकल तार के लिए निर्दिष्ट हैं,
कृपया ऊपर दी गई तालिका में दिए गए मान का आधा उपयोग करें।
| यात्रा की दिशा में पहुँचाए गए माल की लंबाई | m |
| परिवहन की गई सामग्री/टुकड़े की मात्रा | kg |
| kN | |
| kN | |
सुनिश्चित करें कि रोलर पर भार ऊपर दी गई तालिका में दिए गए मानों से कम है।
यदि यह मान पार हो जाता है, तो उस चेन आकार में बदलें जो भार को सहन कर सके और फिर अंतिम चयन के साथ आगे बढ़ें।
श्रृंखला पर कार्यरत अधिकतम तनाव (F) की गणना
कृपया नीचे उपयोग की शर्तें दर्ज करें या चुनें और "चयन करें" बटन दबाएं।
| चेन प्रकार | |
|---|---|
| श्रृंखला विनिर्देश | |
| लिंक प्लेट प्रकार | |
| मुख्य बॉडी रोलर | |
| बॉडी रोलर स्नेहन | |
| कन्वेयर रोलर | |
| कन्वेयर रोलर स्नेहन |
| चेन गति V | |
|---|---|
| परिवहन की गई वस्तुओं का कुल द्रव्यमान Wt | |
| वेग कारक Kv | |
| गुरुत्वीय त्वरण | 9.80665 |
| घर्षण गुणांक f1 | |
| घर्षण गुणांक f2 | |
| घर्षण गुणांक f3 |

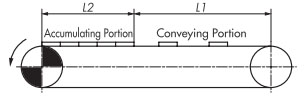

| संवहन खंड L1 की लंबाई | m | ||
| संचयन खंड की लंबाई L2 | m | ||
| संचायक W2 में स्थानांतरित सामग्री की मात्रा | kg/m | ||
| परिवहन की गई वस्तुओं की संख्या | टुकड़े | ||
| संवहन खंड W1 में संवहन की गई सामग्री का भार | किग्रा/मी या | परिवहन की गई वस्तुओं की संख्या | टुकड़े |
| परिवहन की गई वस्तुओं का कुल द्रव्यमान | kg |
अनंतिम चयन के समय परिवहन की गई वस्तुओं के कुल द्रव्यमान में अंतर होता है।
PLEASE WAIT...
चयन पूरा हो गया है। कृपया नीचे दिए गए चयन परिणाम देखें।
अनंतिम रूप से चयनित मॉडल संख्या में पर्याप्त तनाव नहीं है।
अस्थायी रूप से चयनित श्रृंखला आकार को बड़े आकार में बदलें और फिर अंतिम चयन करें।
चयन परिणाम
| समानांतर/ एकल तार | अभिनय तनाव kN (प्रति बोतल) |
चेन का आकार | अनुमेय तन्य बल के.एन. |
तनाव मार्जिन | आवश्यक शक्ति किलोवाट |
||
|---|---|---|---|---|---|---|---|
सुनिश्चित करें कि रोलर्स पर भार स्वीकार्य मान के भीतर है।
कृपया ध्यान दें कि यह गणना परिणाम एक अनुमान है और परिचालन तापमान, पर्यावरणीय वातावरण और अन्य स्थितियों के आधार पर प्रयोग योग्य नहीं हो सकता है।
