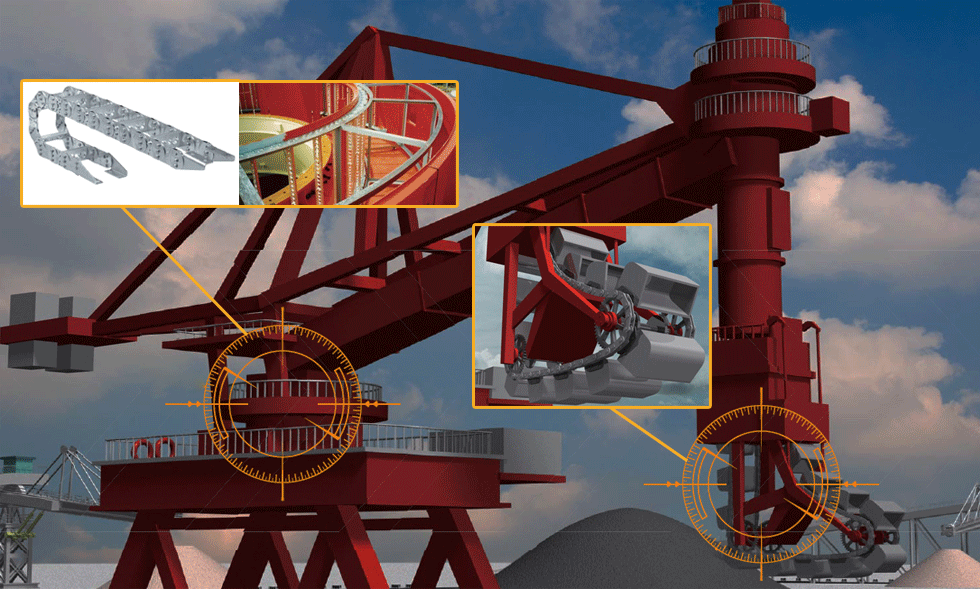

कच्चे माल की डिलीवरी

यह उपकरण बाल्टी की सहायता से टैंकरों से कोयला और लौह अयस्क जैसी भारी सामग्री उतारता है। विशेष रूप से निरंतर अनलोडर कम समय में जहाजों से माल को कुशलतापूर्वक उतार सकते हैं, जिससे बर्थिंग शुल्क में काफी कमी आती है।

अनलोडर के लिए चेन/स्प्रोकेट

अनलोडर चेन

त्सुबाकी की अनलोडर चेन, सफल डिलीवरी के व्यापक इतिहास का दावा करती हैं और अपनी अनूठी तकनीक के कारण उत्कृष्ट टिकाऊपन रखती हैं। इसके अलावा, इन्हें परिवहन की जाने वाली सामग्रियों की विशिष्ट आवश्यकताओं को पूरा करने के लिए विशेष रूप से डिज़ाइन किया गया है।

अनलोडर के लिए स्प्रोकेट

अनलोडर में उपयोग किए जाने वाले स्प्रोकेट को चेन के अनुरूप इष्टतम आकार में निर्मित किया जाता है। इन पर विशेष कठोरता उपचार किया जाता है, जिसके परिणामस्वरूप इनमें अत्यधिक उच्च घिसाव प्रतिरोध क्षमता होती है।

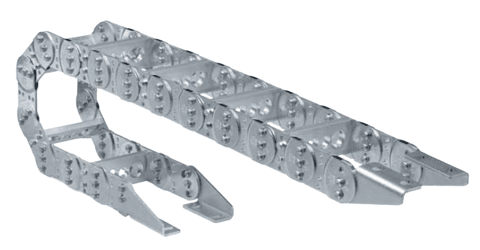

केबल कैरियर (CABLEVEYOR)

त्सुबाकी की केबल कैरियर (CABLEVEYOR) स्टील सीरीज़ एक उच्च-शक्ति, उच्च-कठोरता और ताप-प्रतिरोधी स्टील केबल और होज़ सपोर्ट और गाइड डिवाइस है। स्टेनलेस स्टील संस्करण, किफायती विशेष सतह उपचारित संस्करण और वृत्ताकार यात्रा व्यवस्था भी उपलब्ध हैं।

केबल कैरियर (CABLEVEYOR) स्टील सीरीज टीके टाइप

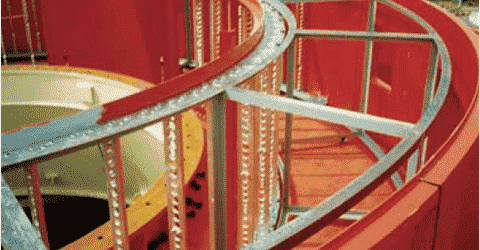

केबल कैरियर (CABLEVEYOR) वृत्ताकार यात्रा व्यवस्था

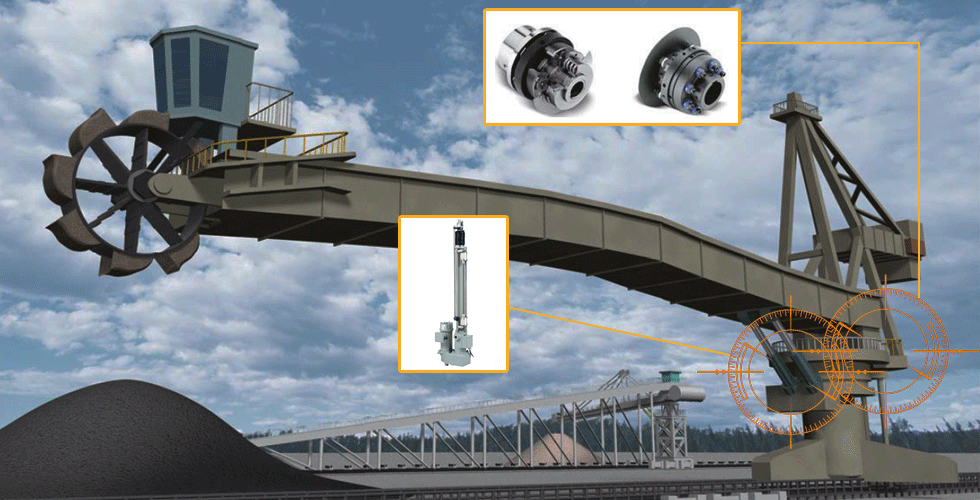

बाल्टी पहिया प्रकार रिक्लेमर

बकेट-व्हील प्रकार का रिक्लेमर सामग्री को निकालने के लिए बूम के सिरे पर लगे बकेट वाले पहिये का उपयोग करता है। यह भंडारण क्षेत्र में संग्रहित अयस्क जैसी थोक सामग्री को अगली प्रक्रिया के लिए निकालता है।

इलेक्ट्रिक सिलेंडर/ अधिभार सुरक्षा उपकरण

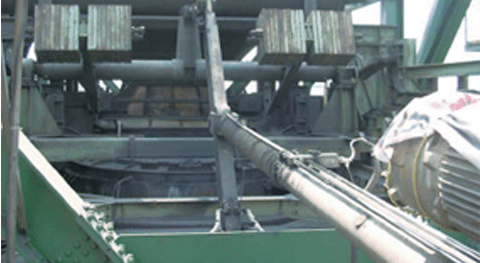

पावर सिलेंडर

त्सुबाकी पावर सिलेंडर एक इलेक्ट्रिक सिलेंडर है जिसे साधारण विद्युत तारों के साथ इस्तेमाल किया जा सकता है।

हाइड्रोलिक या न्यूमेटिक सिस्टम के विपरीत, इसमें जटिल पाइपिंग की आवश्यकता नहीं होती, जिससे रखरखाव आसान हो जाता है। कम से लेकर उच्च थ्रस्ट तक मानकीकृत, विकल्पों की विस्तृत श्रृंखला और अंतर्निर्मित सुरक्षा उपकरणों के साथ, यह सुरक्षित संचालन सुनिश्चित करता है। इसके अलावा, पावर सिलेंडर यू सीरीज़ भारी भार की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है।

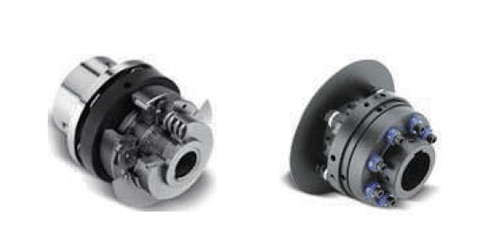

यांत्रिक संरक्षक

रिक्लेमर का स्विवेल रिंग गियर पिनियन द्वारा संचालित होता है। त्सुबाकी का यांत्रिक संरक्षक बड़े उपकरणों में भी कोयले या मलबे के कारण गियर जाम होने से होने वाले ओवरलोड को तुरंत रोकता है।

चेन स्क्रैपर रिक्लेमर

इस मशीन का उपयोग भंडारण क्षेत्र से अयस्क जैसी थोक सामग्री को निकालने के लिए किया जाता है। यह निकाली गई सामग्री को अगली प्रक्रिया के लिए भेजती है। इस प्रकार की मशीन सामग्री को निकालने के लिए एक चेन से जुड़े खुरचनी का उपयोग करती है।

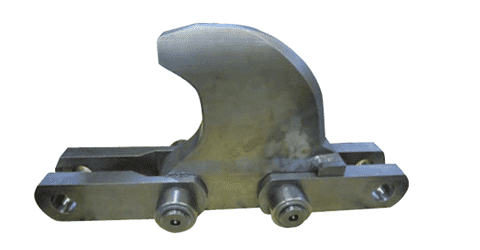

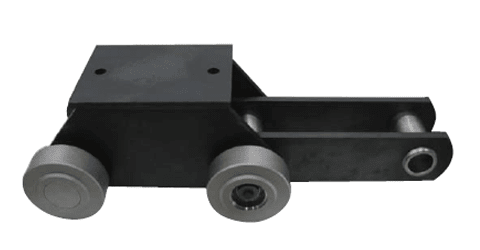

रिक्लेमर चेन

रिक्लेमर चेन का जीवनकाल तब समाप्त हो जाता है जब घिसाव-प्रतिरोधी कण बुशिंग और रोलर्स के बीच की जगह में या बाहरी रोलर अंदर प्रवेश कर जाते हैं, जिससे रोलर का घूर्णन खराब हो जाता है और बुशिंग और रोलर्स के बीच घिसाव होता है।

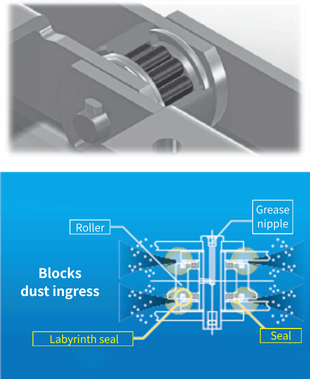

त्सुबाकी उत्कृष्ट धूल प्रतिरोधक क्षमता वाले बेयरिंग रोलर्स का उपयोग करके चेन की लंबी आयु सुनिश्चित करता है।

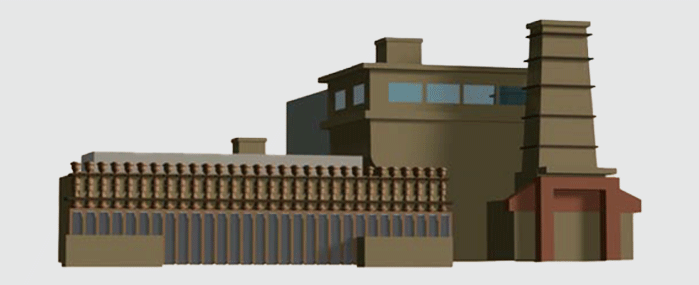

कोक संयंत्र

कोयले को भट्टी में गर्म करके कोक बनाया जाता है। लोहे को कार्बन के साथ लौह अयस्क को अपचयित करके निकाला जाता है, और यह अयस्क और चूना पत्थर को पिघलाने के लिए ऊष्मा स्रोत के रूप में भी काम करता है।

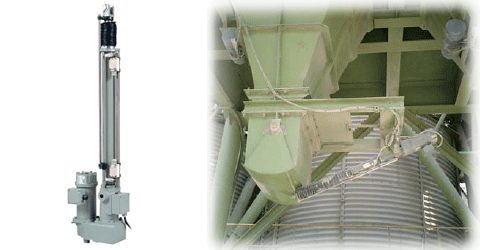

पावर सिलेंडर जो कोक ड्राई क्वेंचिंग सिस्टम (सीडीक्यू) में सक्रिय भूमिका निभाते हैं।

त्सुबाकी का इलेक्ट्रिक सिलेंडर, "पावर सिलेंडर," सीडीक्यू (कोलिजन डिस्चार्ज क्वेंचिंग) सिस्टम में व्यापक रूप से उपयोग किया जाता है और दुनिया भर की इस्पात मिलों में ऊर्जा संरक्षण में योगदान देता है।

इसके अलावा, हाइड्रोलिक सिलेंडरों की तुलना में, यह _CO2 उत्सर्जन और बिजली की खपत को काफी कम करता है, और यह एक पर्यावरण के अनुकूल एक्चुएटर है जो हाइड्रोलिक होसेस से तेल रिसाव के कारण संदूषण और आग के जोखिम को कम करता है।

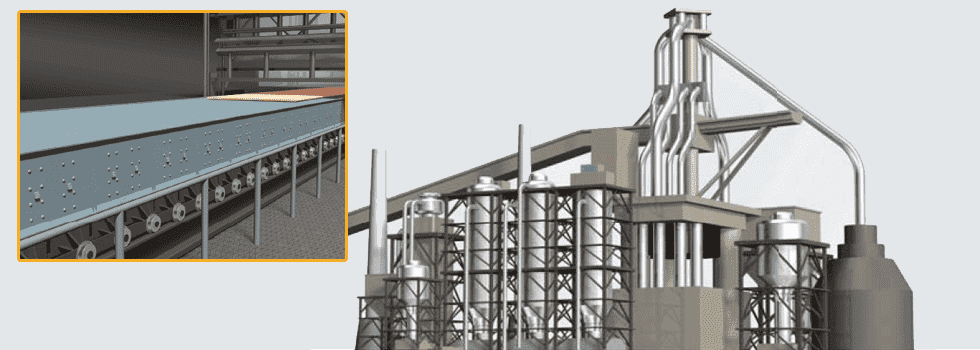

सिंटरिंग संयंत्र

सिंटरिंग प्रक्रिया में, पिसे हुए लौह अयस्क को, जो आयातित लौह अयस्क का अधिकांश भाग होता है, सिंटर करके सिंटर्ड अयस्क का उत्पादन किया जाता है।

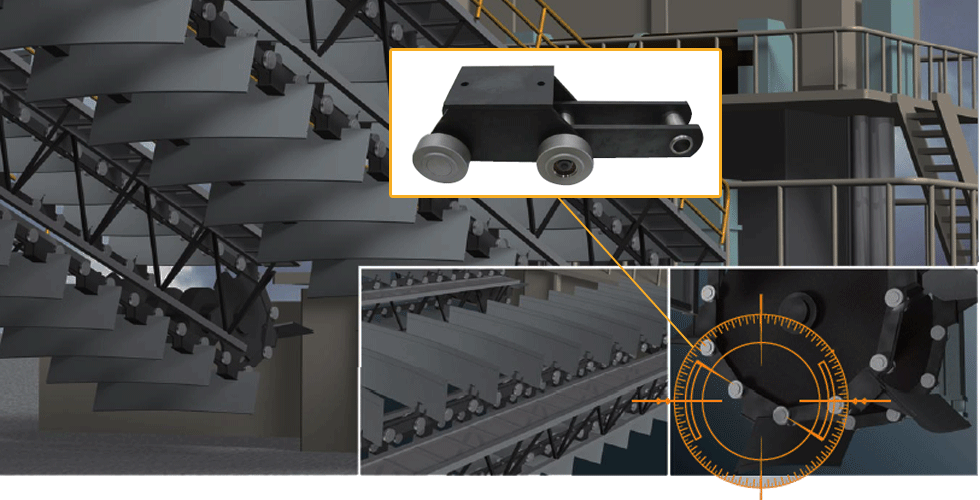

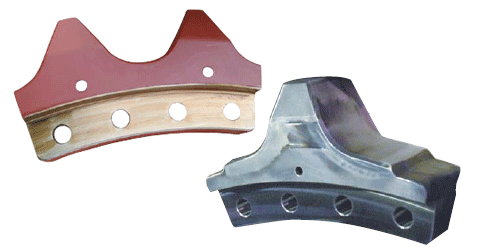

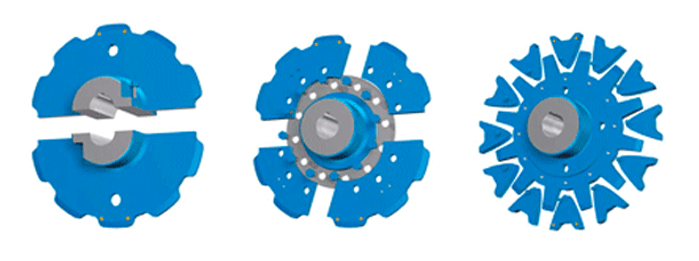

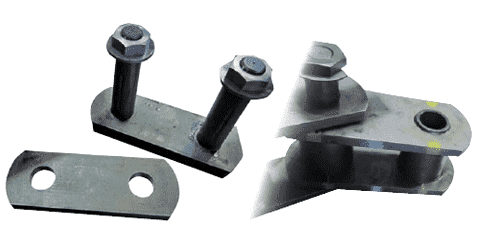

बड़े कन्वेयर स्प्रोकेट स्मार्ट रिप्लेस करने योग्य श्रृंखला

धूल भरे वातावरण जैसी कठिन परिस्थितियों में उपयोग किए जाने वाले स्प्रोकेट के लिए, हम स्प्रोकेट स्मार्ट रिप्लेस करने योग्य सीरीज़ की सलाह देते हैं, जिसमें सूचक पिन (रिप्लेसमेंट नोटिफिकेशन मार्क) होता है, जिससे आप आसानी से जांच सकते हैं कि स्प्रोकेट को कब बदलने का समय आ गया है।
प्रतिस्थापन समय को एक नजर में देखा जा सकता है, इसलिए निरीक्षण समय और श्रम लागत में काफी कमी की जा सकती है।

सूचक पिन निरीक्षण

जब दांत घिसकर एक निश्चित सीमा तक पहुंच जाते हैं, तो उनका जीवनकाल समाप्त हो जाता है।

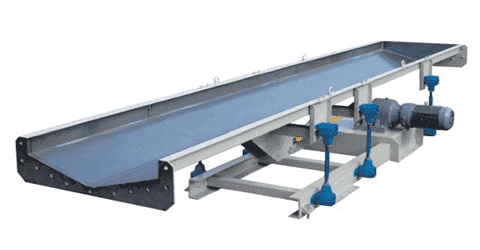

स्क्रैप कन्वेयर

यह अनोखा कन्वेयर बार-बार आगे-पीछे होने वाली गति के माध्यम से विभिन्न प्रकार की वस्तुओं को स्थानांतरित कर सकता है।

वाइब्रेटिंग कन्वेयर के विपरीत, इसमें कोई ऊर्ध्वाधर उछाल या झटका नहीं होता है, और ले जाई जाने वाली वस्तुएं ट्रे पर सुचारू रूप से चलती हैं। ले जाई जाने वाली वस्तुओं के प्रकार के आधार पर, इसका उपयोग उच्च तापमान और भारी वस्तुओं के परिवहन के साथ-साथ घिसाव और जंग से बचाव के लिए भी किया जा सकता है।

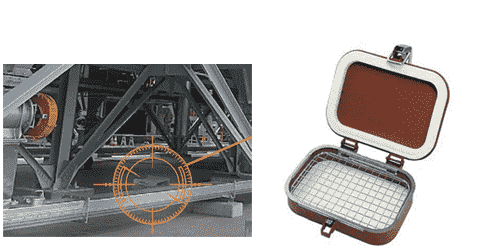

वन-टच विंडो

त्सुबाकी वन-टच विंडो एक बड़े पैमाने पर उत्पादित निरीक्षण विंडो है जिसे त्सुबाकिमोतो बल्क सिस्टम्स द्वारा बनाया गया है, जो थोक सामग्री कन्वेयर में व्यापक अनुभव वाली कंपनी है, और यह उनके अनुभव और क्षेत्र से प्राप्त वास्तविक दुनिया की प्रतिक्रिया पर आधारित है।

इसका उपयोग विभिन्न सुविधाओं में कन्वेयर, हॉपर और चूट जैसे आवश्यक निरीक्षण और सफाई क्षेत्रों में किया जाता है।

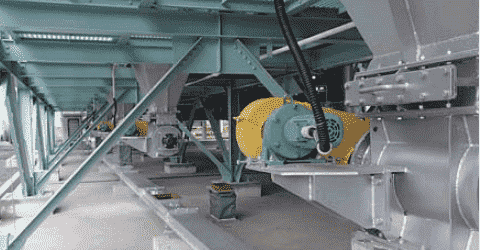

धूल संग्राहक अंडरकैरिज कन्वेयर

हम डस्ट कलेक्टरों से धूल को स्थानांतरित करने के लिए आपकी आवश्यकताओं के अनुरूप सर्वोत्तम कन्वेयर सिस्टम का प्रस्ताव करते हैं।

डिस्चार्ज मार्ग के अनुरूप लेआउट तैयार करने से लेकर कोक और सिंटर्ड पदार्थों जैसे विभिन्न धूल पदार्थों की विशेषताओं के अनुरूप विशिष्टताओं का चयन करने तक, सभी कार्य अनुभवी कंपनी त्सुबाकिमोतो बल्क सिस्टम्स पर छोड़ दें। हम डायरेक्ट-माउंट डस्ट कलेक्टर प्रकारों का भी संचालन करते हैं जिन्हें कन्वेयर तक मात्रात्मक फीडर की आवश्यकता नहीं होती है।

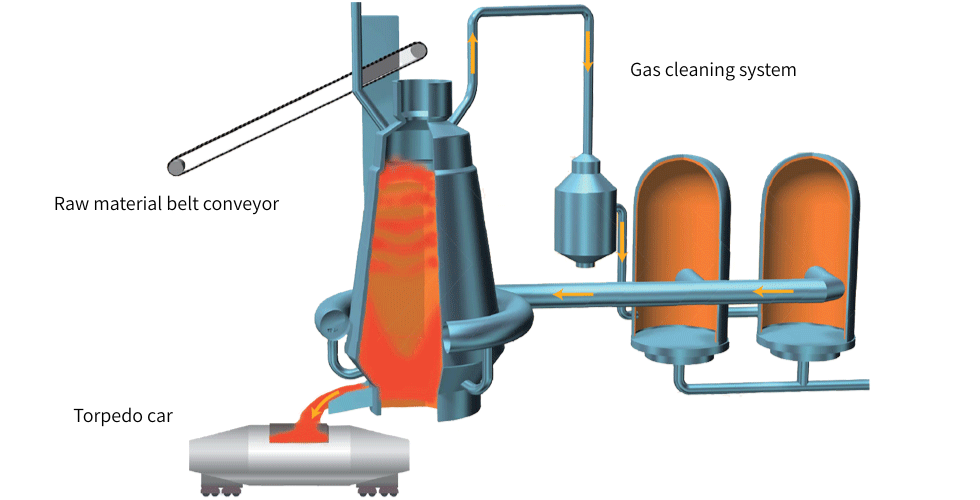

वात भट्टी

यह एक ऐसी सुविधा है जो लौह अयस्क से लोहा बनाती है। लौह अयस्क और कोक को बारी-बारी से भट्टी में ऊपर से डाला जाता है, और भट्टी के निचले हिस्से से गर्म हवा प्रवाहित की जाती है। कोक के दहन से उत्पन्न CO2 गैस लौह अयस्क को अपचयित करके लोहे में परिवर्तित कर देती है। भट्टी के अंदर का तापमान 2000°C तक पहुँच जाता है, और पिघला हुआ लोहा (पिघला हुआ कच्चा लोहा) भट्टी के निचले हिस्से से निकाल लिया जाता है।

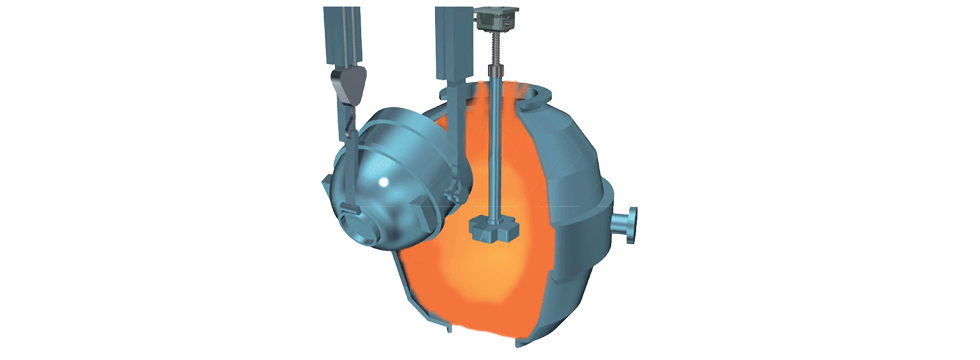

कनवर्टर

यह ब्लास्ट फर्नेस में उत्पादित पिघले हुए लोहे को परिष्कृत करके पिघला हुआ स्टील बनाने की प्रक्रिया है।
पिघले हुए लोहे में कार्बन, सिलिकॉन और फास्फोरस जैसी कई अशुद्धियाँ होती हैं, इसलिए इसे एक कनवर्टर में स्थानांतरित किया जाता है जहाँ ऊपर और नीचे दोनों तरफ से ऑक्सीजन प्रवाहित की जाती है ताकि अशुद्धियों का ऑक्सीकरण और निष्कासन हो सके, जिससे इसे "स्टील" उत्पादन के लिए आवश्यक इष्टतम संरचना में समायोजित किया जा सके।

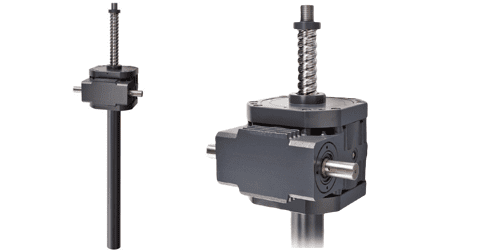

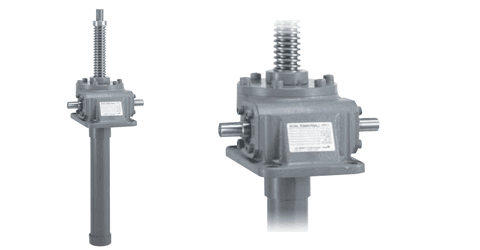

लिनी-स्पीड जैक / लिनी-पावर जैक

पिघले हुए लोहे को हिलाने और अशुद्धियों को दूर करने के लिए, इम्पेलर को हिलाने के लिए लिनी-पावर जैक में डुबोया जाता है।
त्सुबाकी के लिनी-पावर जैक ग्राहकों की जरूरतों को पूरा करने के लिए गियरबॉक्स सहित कई विकल्प प्रदान करते हैं। इसके अलावा, लिनी-स्पीड जैक उच्च गति, उच्च आवृत्ति और कम प्रोफाइल हासिल करता है, जिससे यह एक अभिनव जैक बन जाता है जो उपयोग में तेज और आसान है।

लिनी-पावर जैक

लिनी-स्पीड जैक

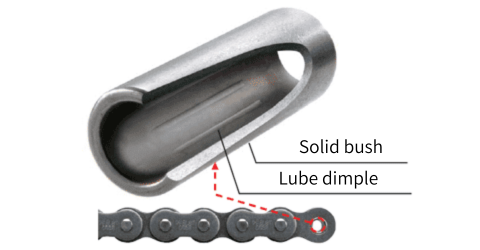

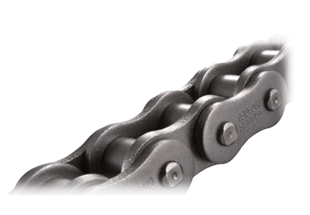

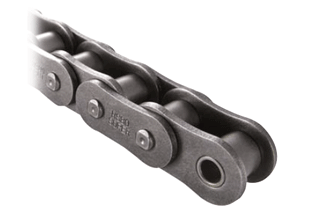

आरएस रोलर चेन जी8

अपनी 100वीं वर्षगांठ के उपलक्ष्य में, हमने अपनी विश्वसनीय और सिद्ध त्सुबाकी आरएस रोलर चेन "जी7-ईएक्स" को और भी बेहतर बनाया है और "जी8" श्रृंखला को अपनी 8वीं पीढ़ी की आरएस रोलर चेन के रूप में शामिल किया है। हमने बेहतर संचालन के लिए एक नए लुब्रिकेंट का उपयोग किया है, जो चेन के चिपकने को कम करता है और साथ ही पिछले मॉडल की तुलना में घिसाव प्रतिरोध को 20% तक बढ़ाता है।

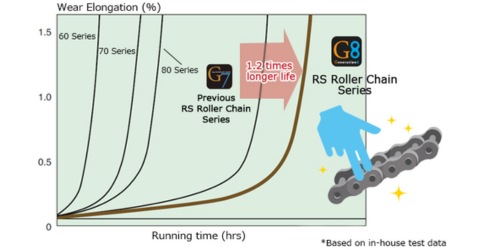

रोलर चेन के घिसाव जीवन का विकास

*कंपनी के आंतरिक प्रयोगों की तुलना में

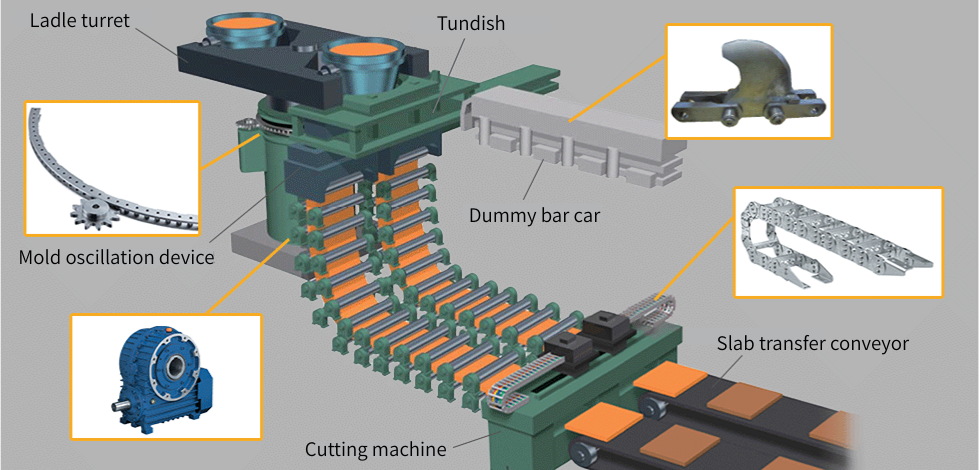

निरंतर ढलाई

यह पिघले हुए स्टील को कनवर्टर में परिष्कृत करके ठोस बनाने की प्रक्रिया है, जिससे एक विशिष्ट आकार के स्टील बिलेट्स बनते हैं।

कन्वर्टर से निकाले गए पिघले हुए स्टील को लगातार लैडल से नीचे स्थित सांचे में डाला जाता है और ठंडा किया जाता है। ठंडा होकर जमने के बाद, स्टील को आवश्यक लंबाई में काटा जाता है और रोलिंग प्रक्रिया के लिए भेजा जाता है, जहां इसे विभिन्न आकारों में ढाला जाता है।

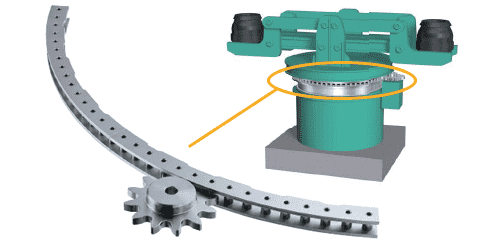

पिन गियर ड्राइव यूनिट

यह एक नई ड्राइव यूनिट है जो गियर की जगह लेती है और लैडल टरेट के रोटेशनल ड्राइव सेक्शन और रोलिंग मिल ट्रॉलियों के ड्राइव सेक्शन के लिए आदर्श है।

खंडित डिज़ाइन के कारण, इसे स्थापित करना आसान है और इसे कम सटीकता के साथ भी उपयोग किया जा सकता है। बड़े गियरों को बदलने के लिए विभिन्न आकार उपलब्ध हैं, जिससे यह बड़े पैमाने के उपकरणों के लिए उपयुक्त है।

उत्पाद जानकारी यहां उपलब्ध है।

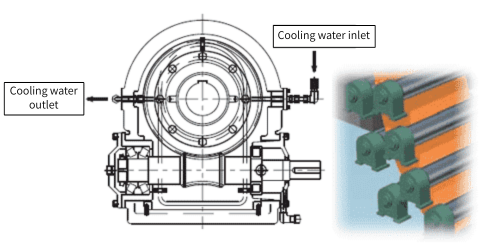

वर्म गियर रिड्यूसर (जल-शीतित)

त्सुबाकी के वर्म गियर रिड्यूसर की रेंज में न केवल बेलनाकार वर्म शामिल हैं, बल्कि ट्रॉइडल वर्म भी शामिल हैं।

यह उच्च शक्ति प्रदान करता है, हल्का और कॉम्पैक्ट है, और इसमें वाटर कूलिंग सहित विभिन्न विशेष विशिष्टताओं को समायोजित किया जा सकता है, यहां तक कि पिंच रोल ड्राइव सिस्टम जैसे उच्च तापमान वाले वातावरण में भी।

हमसे यहां संपर्क करें

डमी बार कार चेन

यह एक चेन है जिसका उपयोग निरंतर ढलाई में उपयोग की जाने वाली डमी छड़ों को उनकी मूल स्थिति में वापस लाने के लिए किया जाता है।

अटैचमेंट का आकार ग्राहक द्वारा उपयोग किए जाने वाले डमी बार से मेल खाने के लिए डिज़ाइन किया गया है। प्लेट और अटैचमेंट के वे हिस्से जो डमी बार से जुड़ते हैं, उनकी मजबूती बढ़ाने के लिए उन्हें ऊष्मा-उपचारित किया गया है।

हमसे यहां संपर्क करें

केबल कैरियर (CABLEVEYOR)

त्सुबाकी की केबल कैरियर (CABLEVEYOR) स्टील सीरीज बेहतर मजबूती, कठोरता और टिकाऊपन प्रदान करती है।

धूलरोधी केबल कैरियर (CABLEVEYOR) वाहक

केबल कैरियर (CABLEVEYOR) बनाने वाली दो प्लेटों के बीच पर्याप्त अंतर रखकर, धूल और धातु के बुरादे के कारण होने वाली रुकावट, धूल जमा होने के कारण खराब झुकाव और संचालन के दौरान होने वाले फड़फड़ाने को रोका जा सकता है।

यह उन वातावरणों में भी सुचारू संचालन और बेहतर स्थायित्व सुनिश्चित करता है जहां धूल उड़ती और जमा होती है।

हमसे यहां संपर्क करें

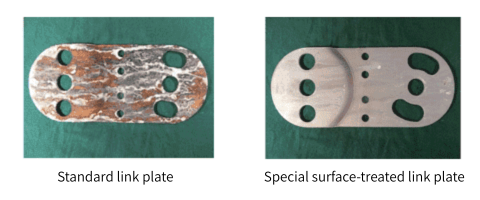

विशेष सतह उपचार विनिर्देशों वाला केबल कैरियर (CABLEVEYOR)

"स्टेनलेस स्टील स्पेसिफिकेशन" के अलावा, जो पानी के सीधे संपर्क में आने पर या जल वाष्प युक्त उच्च तापमान वाले वातावरण में भी उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है, हम "विशेष सतह उपचार स्पेसिफिकेशन" भी प्रदान करते हैं।

प्लेटों और कनेक्टिंग पिनों को जंग से बचाने के लिए एक विशेष प्रक्रिया से उपचारित किया जाता है, जिससे उनकी टिकाऊपन बढ़ती है और उन्हें बार-बार बदलने की आवश्यकता कम होती है।

हमसे यहां संपर्क करें

बड़े आकार की कन्वेयर चेन उन्नत मॉडल

हमने अपने उत्पाद श्रृंखला में एक उन्नत मॉडल जोड़ा है जो पारंपरिक त्सुबाकी बड़े आकार की कन्वेयर चेन की घिसाव प्रतिरोध क्षमता और अनुमेय तन्य बल में सुधार करता है।

प्रत्येक कन्वेयर अनुप्रयोग के लिए सर्वोत्तम विशिष्टताओं का चयन करके, श्रृंखला के जीवनकाल को और बढ़ाया जा सकता है। इससे प्रतिस्थापन लागत कम होती है और सहायक उपकरण और पुर्जों का जीवनकाल बढ़ता है, जिससे कुल लागत में कमी आती है।

एडवांस मॉडल के विशेष पेज के लिए यहां क्लिक करें।

पर्यावरण प्रतिरोधी ड्राइव चेन (NEP श्रृंखला / APP श्रृंखला)

कठोर और संक्षारक वातावरण में उपयोग होने वाली चेन के लिए, त्सुबाकी की पर्यावरण प्रतिरोधी ड्राइव चेन आदर्श हैं।

स्टेनलेस स्टील चेन के अलावा, हमारी सतह-उपचारित ड्राइव चेन और NEP श्रृंखला टिकाऊपन और किफायतीपन का बेहतरीन संतुलन प्रदान करते हैं। NEP श्रृंखला में उत्कृष्ट खारे पानी, मौसम और रासायनिक प्रतिरोध (क्षारीय रसायनों) के साथ-साथ, APP श्रृंखला, जिनमें केवल पिनों पर विशेष सतही उपचार किया जाता है। ये पिनों को गड्ढ़ा क्षरण जंग से बचाते हैं, जो थकान के कारण होने वाली खराबी का शुरुआती कारण है, और पानी के छींटों और भाप वाले वातावरण में भी प्रभावी होते हैं।

NEP श्रृंखला प्रोडक्ट पेज के लिए यहां क्लिक करें।

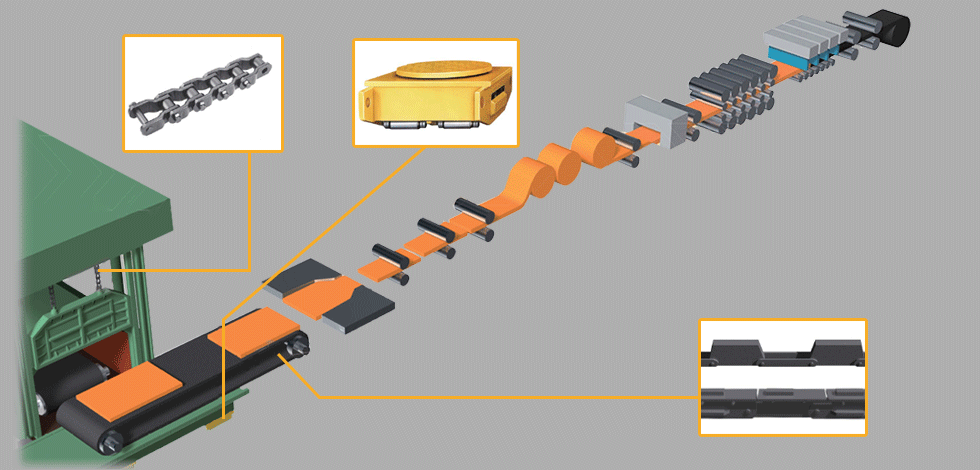

हॉट रोलिंग

यह एक स्लैब को खींचकर स्टील की पट्टी बनाने की प्रक्रिया है।
स्लैब को लगभग 1250°C तक दोबारा गर्म किया जाता है और गर्म अवस्था में ही उसे रोल किया जाता है। फिर रोल की गई स्टील की पट्टी को टॉयलेट पेपर की तरह (गर्म कॉइल) रोल में लपेटा जाता है।

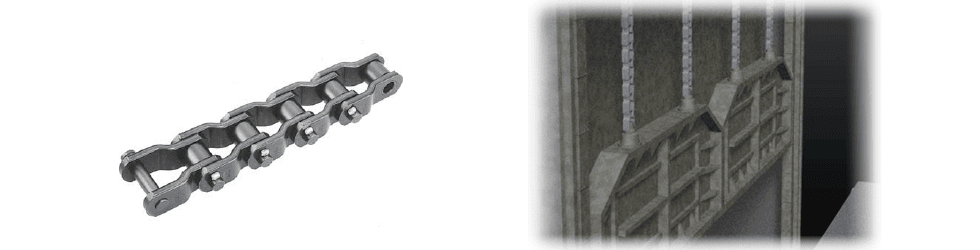

निलंबन श्रृंखला

त्सुबाकी चेन का उपयोग हीटिंग फर्नेस के दरवाजे को खोलने और बंद करने जैसे महत्वपूर्ण क्षेत्रों में किया जाता है।

हमारी विश्वसनीय और सिद्ध हेवी-ड्यूटी चेन के अलावा, हम आरएफ-टाइप चेन भी प्रदान करते हैं, जो हेवी-ड्यूटी चेन के साथ संगत हैं और जिनका एक सिद्ध ट्रैक रिकॉर्ड है।

अर्ध-तैयार उत्पादों के परिवहन के लिए कन्वेयर चेन

स्लैब और बिलेट जैसे अर्ध-तैयार उत्पादों को ले जाने वाले कन्वेयर में उपयोग की जाने वाली चेन को परिवहन की जाने वाली सामग्री के आकार, तापमान और वातावरण को ध्यान में रखते हुए डिजाइन किया जाना चाहिए।
हमारे व्यापक अनुभव के आधार पर, त्सुबाकी की कन्वेयर चेन आपकी आवश्यकताओं के लिए सर्वोत्तम विशिष्टताओं का प्रस्ताव दे सकती हैं।

बिलेट परिवहन के लिए

स्लैब परिवहन के लिए

कूलिंग बेड के लिए

तार सामग्री परिवहन के लिए

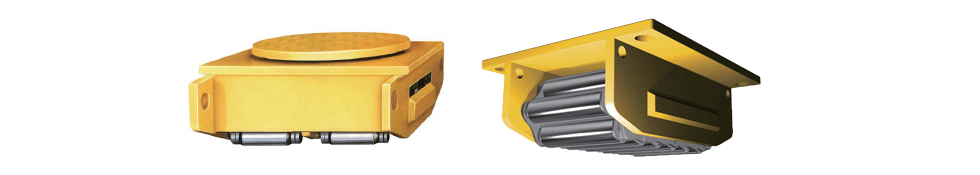

टफ़रोलर

त्सुबाकी का टफ़रोलर भारी वस्तुओं को स्थानांतरित करने, ले जाने और परिवहन करने के लिए आदर्श है। इसका निम्न गुरुत्वाकर्षण केंद्र, कॉम्पैक्ट आकार और अत्यधिक गोलाकार रोलर्स न्यूनतम प्रयास से भारी भार को परिवहन करने में सक्षम बनाते हैं।

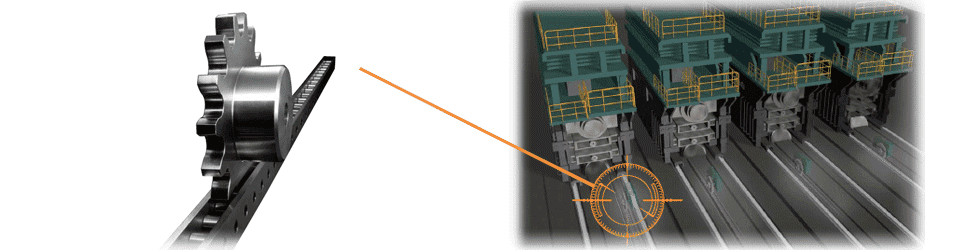

रोलिंग मिल ट्रॉली की गति - बड़े आकार की पिन गियर ड्राइव यूनिट-

त्सुबाकी की पिन गियर ड्राइव यूनिट रोलिंग मिल कैरिज को चलाने में महत्वपूर्ण भूमिका निभाती हैं। ये हाइड्रोलिक सिलेंडरों की तुलना में कहीं अधिक लंबी यात्रा लंबाई संभाल सकती हैं और स्थान की बचत में योगदान देती हैं। पिन रैक निश्चित लंबाई की इकाइयों के रूप में निर्मित होते हैं, और कोण विनिर्देशों का उपयोग करके स्थापना और गियर संपर्क समायोजन आसान हो जाता है।

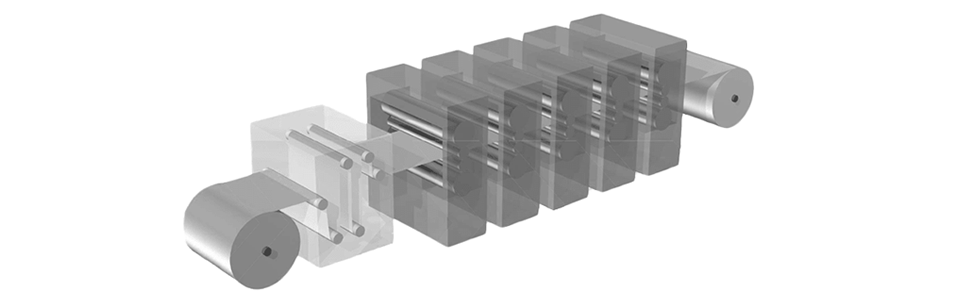

कोल्ड रोलिंग

इस प्रक्रिया में कमरे के तापमान पर गर्म कॉइल को वांछित मोटाई तक रोल किया जाता है। फिर इसे कोल्ड रोलिंग द्वारा और पतला किया जाता है, जिससे कोल्ड-रोल्ड कॉइल तैयार होता है।

वर्म गियर रिड्यूसर ट्रॉय ड्राइव

त्सुबाकी ट्रॉय ड्राइव, जिसमें एक कॉम्पैक्ट, ट्रॉइडल वर्म रोलिंग मिलों के लिए आदर्श है।
ट्रॉय ड्राइव दक्षता को प्राथमिकता देते हुए, इष्टतम दांत सतह आकार को अपनाकर उच्च दक्षता प्राप्त करती है। इसके अलावा, एक साथ आपस में जुड़ने वाले दांतों की उच्च संख्या घूर्णीय असमानता को कम करती है।

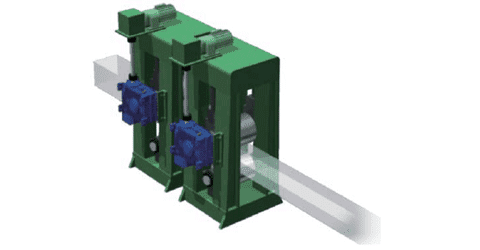

लुढ़की हुई स्टील शीटों के लिए रोलिंग मिल, रोलिंग रोल ड्राइव तंत्र

खोखले प्रकार

ठोस प्रकार

लिनी-पावर जैक

त्सुबाकी जैक तीन प्रकार के स्क्रू प्रदान करते हैं: ट्रेपेज़ॉइडल स्क्रू, बॉल स्क्रू और हाई-लीड बॉल स्क्रू। इसके अलावा, कुछ ट्रेपेज़ॉइडल स्क्रू मॉडल स्टेनलेस स्टील और लेफ्ट-हैंड थ्रेड संस्करणों में भी उपलब्ध हैं, जिससे वितरण कम हो जाता है। ये विभिन्न लेआउट और वातावरणों के अनुकूल होते हैं।

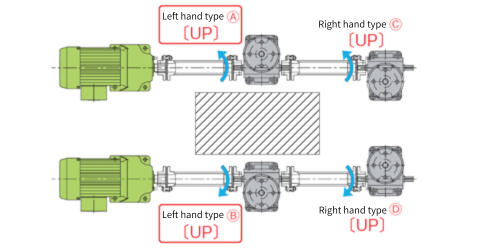

दाएँ हाथ के धागे का विनिर्देश

बाएं हाथ के धागे का विनिर्देश

यदि A और B राइट-हैंड थ्रेड हैं, तो स्क्रू C और D की ओर विपरीत दिशा [नीचे] में आगे बढ़ेंगे।
बाएं हाथ के धागे की डिजाइन अपनाने से यह उसी दिशा [ऊपर] में होगा।

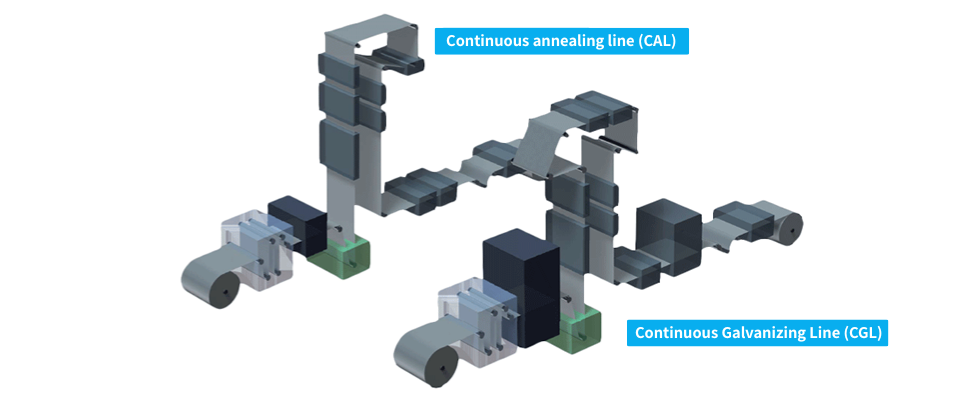

लूपर उपकरण: सीएएल (निरंतर एनीलिंग लाइन), सीजीएल (प्लेटिंग लाइन)

लूपर सिस्टम एक सामग्री भंडारण उपकरण है जो लुढ़की हुई सामग्रियों के स्थानांतरण, लपेटने और खोलने का काम करता है।

CAL और CGL सहित स्टील शीट सतह उपचार लाइनों में, निरंतर सतह उपचार किया जाता है। इसमें इनपुट सिरे पर कॉइलों के बीच के जोड़ों को वेल्डिंग करना और आउटपुट सिरे पर वाइंडिंग के बाद कॉइलों को काटना शामिल है। जब प्रवाह बाधित होता है, तो संग्रहित स्टील शीटों को सुचारू रूप से पहुंचाने के लिए लूप टॉवर के कैरिज को ऊपर और नीचे किया जाता है। विश्वसनीय और सिद्ध हेवी-ड्यूटी ड्राइव चेन कैरिज को ऊपर और नीचे करने में महत्वपूर्ण भूमिका निभाती है।

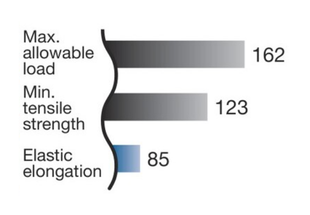

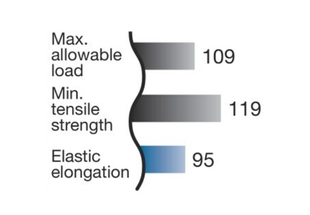

जी8 हेवी-ड्यूटी ड्राइव चेन बड़ी प्लेट का आकार और मोटाई होती है, जो सामान्य प्रयोजन वाली ड्राइव चेन के साथ अनुकूलता बनाए रखते हुए उच्च शक्ति संचरण क्षमता और तन्यता शक्ति प्रदान करती है।

आरएस रोलर चेन, जो बढ़ी हुई प्लेट मोटाई और बेहतर तन्यता क्षमता वाली आरएस-एचटी चेन है; सुपर चेन, जो बेहतर अधिकतम अनुमेय भार (संचरण क्षमता) प्रदान करती है; और सुपर-एच चेन, जो सुपर चेन के समान आकार में प्लेट की मोटाई बढ़ाकर तन्यता क्षमता और अधिकतम अनुमेय भार में उल्लेखनीय सुधार करती है।

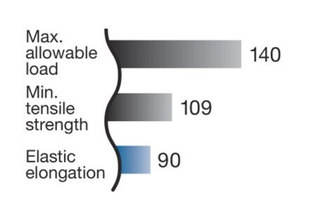

सुपर चेन

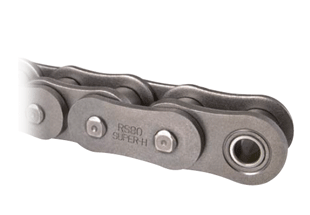

सुपर-एच चेन

आरएस-एचटी चेन (RS-HT)

*यह तुलना सामान्य प्रयोजन वाली रोलर चेन को 100 पर सेट करने पर आधारित है। (तुलना RS80 आकार पर आधारित है)

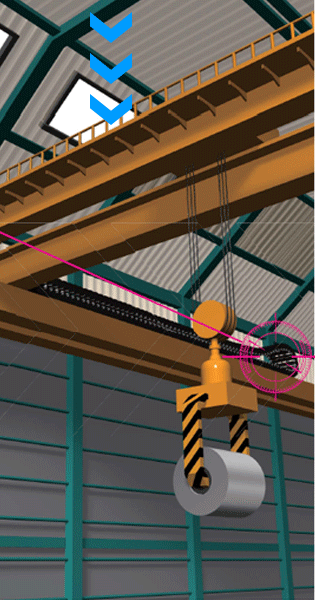

ओवरहेड ट्रैवलिंग क्रेन

ओवरहेड ट्रैवलिंग क्रेन तीन कार्य कर सकती हैं: उठाना, आगे-पीछे ले जाना और चलना। ये एक विस्तृत कार्य क्षेत्र प्रदान करती हैं, इसलिए इनका उपयोग भंडारण यार्ड और उत्पाद शिपिंग यार्ड में कॉइल के परिवहन के लिए किया जाता है।

केबल कैरियर (CABLEVEYOR) ग्लाइडिंग व्यवस्था विनिर्देश

केबल कैरियर (CABLEVEYOR) प्लास्टिक श्रृंखला 120 मीटर तक के यात्रा लंबाई संभाल सकती है, जिससे यह लंबी यात्रा दूरी वाले ओवरहेड ट्रैवलिंग क्रेनों में उपयोग के लिए उपयुक्त है।

हम ग्लाइडिंग व्यवस्था के लिए रेल और अन्य विकल्प भी प्रदान करते हैं, जिससे त्वरित और आसान स्थापना संभव हो पाती है। इसके अलावा, स्लाइडिंग शू लगाने से जीवनकाल बढ़ता है और श्रम की बचत होती है।

घिसाव की स्थितियों की तुलना

130,000 राउंड ट्रिप के बाद

बिना स्लाइडिंग शू
घिसावट बढ़ रही है

स्लाइडिंग शू शू के साथ
न्यूनतम घिसाव

रैखिक गति एक्ट्यूएटर

स्क्रू और नट प्रकार के एक्चुएटर्स के अलावा, त्सुबाकी इंटरलॉकिंग चेन प्रकार के एक्चुएटर्स भी प्रस्तावित कर सकती है।
कैंटिलीवर लोड को संभालने में सक्षम लिफ्ट मास्टर और जगह बचाने वाली तथा उच्च गति और उच्च आवृत्ति संचालन को सपोर्ट करने वाली ज़िप चेन कार्यस्थल में क्रांति ला रही हैं।

लिफ्ट मास्टर

पेंच और नट प्रकार

आप वीडियो देख सकते हैं।

इसमें अंतर्निहित स्लाइड गाइड उच्च कठोरता प्रदान करते हैं, जिससे यह कैंटिलीवर भार को सहन करने में सक्षम होता है!

इसमें फ्रेम में निर्मित गाइड तंत्र के साथ एक कॉम्पैक्ट संरचना है। इससे असेंबली और इंस्टॉलेशन का समय काफी कम हो जाता है।

ज़िप चेन एक्ट्यूएटर

इंटरलॉकिंग चेन प्रकार

आप वीडियो देख सकते हैं।

यह अभूतपूर्व स्थान बचत हासिल करता है जो पारंपरिक रैखिक गति प्रणालियों के साथ संभव नहीं थी!

अन्य प्रकार के रैखिक गति प्रणालियों की तुलना में, मेशिंग चेन प्रकार की रैखिक गति प्रणाली काफी अधिक स्थान की बचत करती है।
इसमें उच्च गति और उच्च आवृत्ति संचालन क्षमता और पर्यावरण मित्रता जैसी उत्कृष्ट विशेषताएं हैं।

ज़िप चेन लिफ्टर

इंटरलॉकिंग चेन प्रकार

आप वीडियो देख सकते हैं।

यह उच्च गति से उठाने और उच्च आवृत्ति पर संचालन का समर्थन करता है!

यह क्रांतिकारी लिफ्टर एक मेशिंग चेन-टाइप लीनियर मोशन सिस्टम के माध्यम से लिफ्टिंग थ्रस्ट को सीधे स्थानांतरित करके कुशलतापूर्वक शक्ति संचारित करता है।

श्रृंखला परिवहन

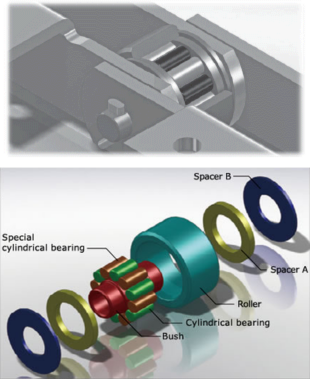

हमारे बेयरिंग रोलर कन्वेयर चेन एक अनूठी संरचना होती है जिसमें रोलर्स के अंदर बेलनाकार बीयरिंग होते हैं।

हम धूल-प्रतिरोधी, जल-प्रतिरोधी और बिना चिकनाई वाला संस्करण भी प्रदान करते हैं, और सैडल सेक्शन को परिवहन की जाने वाली सामग्री के आकार के अनुरूप विभिन्न आकारों में उपलब्ध कराया जाता है।
इसके अलावा, बॉल बियरिंग की तुलना में, यह बेहतर प्रभाव प्रतिरोध प्रदान करता है, जिससे यह कॉइल जैसी भारी वस्तुओं के परिवहन के लिए आदर्श बन जाता है।

बेयरिंग रोलर कन्वेयर चेन के लिए पारंपरिक विनिर्देश

सामान्य प्रयोजन वाली कन्वेयर चेन

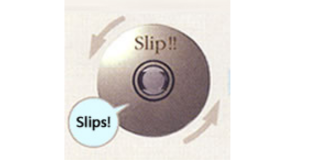

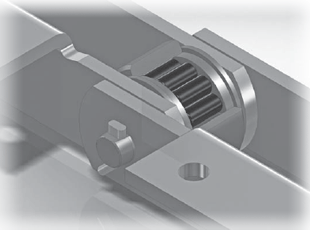

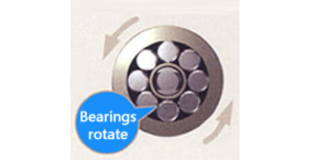

बेयरिंग रोलर्स का कार्य

• चेन के चलने का प्रतिरोध कम हो जाता है (सामान्य उपयोग वाली कन्वेयर चेन की तुलना में 1/3)।
• रोलर की भार वहन क्षमता में उल्लेखनीय वृद्धि

बेयरिंग रोलर कन्वेयर चेन

बेयरिंग रोलर्स की विशेषताएं

• चेन का तनाव कम हो जाता है और आवश्यक शक्ति भी कम हो जाती है।
• लंबी कन्वेयर की लंबाई और कम गति पर संचालन के दौरान झटके लगने से रोकना
• रोलर रोटेशन संबंधी समस्याओं का निवारण और रेल घर्षण में कमी
• बुशिंग और रोलर के बीच घिसावट का बेहतर जीवनकाल।

धूल-प्रतिरोधी विशिष्टताएँ

मानक ल्यूब-फ्री श्रृंखला

जल प्रतिरोधी

बदलाव

गाड़ी परिवहन

हॉट-रोल्ड और कोल्ड-रोल्ड कॉइल्स के लिए अस्थायी भंडारण और शिपिंग यार्ड में उत्पाद प्रबंधन क्षेत्रों में कई पूरी तरह से स्वचालित कॉइल भंडारण और परिवहन प्रणालियां स्थापित की गई हैं।
अपने व्यापक अनुभव के आधार पर, त्सुबाकी मटेरियल हैंडलिंग डिवीजन आवश्यकतानुसार हमारे ग्राहकों को स्थिर संचालन और बेहतर उत्पादकता प्राप्त करने में मदद करेगा।

दो मंजिला ट्रॉली

आपूर्ति गाड़ी

पैलेट कार

पैकिंग लाइन

कॉइल टर्नर

स्टोरेज रोबोट

लाइनर रोबोट

स्किट रोबो

शटल रोबोट

कॉइल लिफ्टर

शटल कार

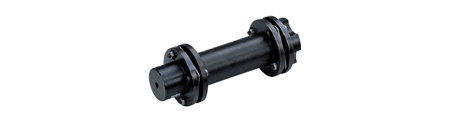

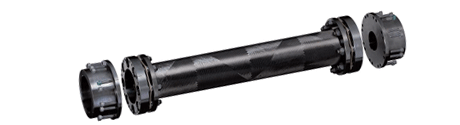

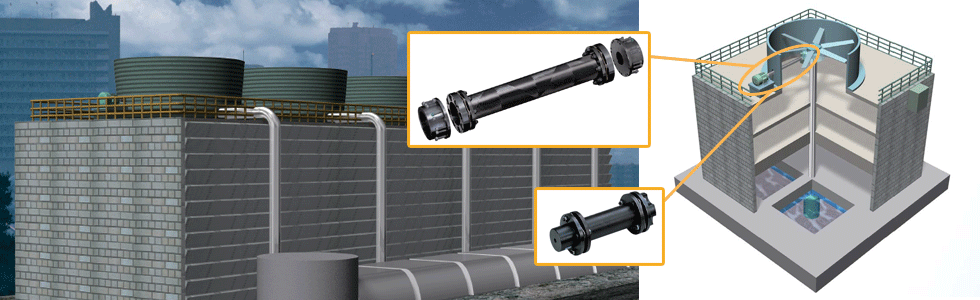

एचटी-फ्लेक्स कपलिंग सीएफआरपी स्पेसर विनिर्देश

स्पेसर पाइप सेक्शन में सीएफआरपी (कार्बन फाइबर प्रबलित प्लास्टिक) का उपयोग किया गया है, जिससे जंग प्रतिरोधकता और वजन में उल्लेखनीय कमी दोनों हासिल होती हैं।
आप आसानी से स्थापित होने वाली एनईआर श्रृंखला और आसानी से बदलने वाली एनईएफ श्रृंखला में से किसी एक को चुन सकते हैं।

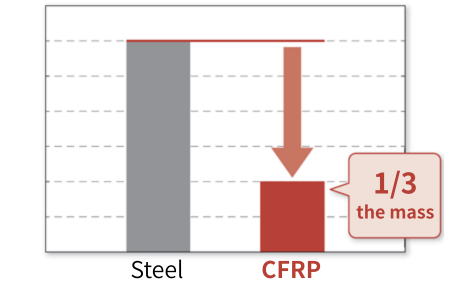

NER230W स्पेसर द्रव्यमान तुलना
(जब हब के दोनों सिरों के बीच की दूरी 2000 मिमी हो)

एनईआर श्रृंखला

केंद्र इकाई संरचना वाली एनईआर श्रृंखला के साथ संयोजन करने पर, इसे उच्च ऊंचाई वाले स्थानों या असमान या अस्थिर स्थापना स्थलों पर भी आसानी से स्थापित किया जा सकता है। स्टेनलेस स्टील संस्करण भी उपलब्ध है।

एनईएफ श्रृंखला

इसे NEF श्रृंखला के साथ जोड़ा जा सकता है, जिससे डिस्क (लीफ स्प्रिंग) को पहले की तरह आसानी से बदला जा सकता है। इसके अलावा, डिस्क (लीफ स्प्रिंग) के लिए CFRP सामग्री का उपयोग करके, अनुमेय मिसअलाइनमेंट को बढ़ाया जा सकता है, जिससे जीवनकाल बढ़ जाता है, और स्टेनलेस स्टील के विकल्प भी उपलब्ध हैं।
