केबल कैरियर (CABLEVEYOR) प्लास्टिक प्लास्टिक श्रृंखला विशेष विशिष्टताएँ

ग्लाइडिंग व्यवस्था विनिर्देश

  • यह उपयोग की एक विधि है जिसमें केबल कैरियर (CABLEVEYOR) गाइड चैनल पर स्लाइड करता है जब एक लंबे स्ट्रोक की आवश्यकता होती है जो दो केबल कैरियर (CABLEVEYOR) समर्थन रोलर्स स्थापित होने पर अनुमेय भार ग्राफ पर मुक्त अवधि से अधिक होता है।
    लागू प्रकार: टीकेपी प्रकार, टीकेसी प्रकार, टीकेएमके प्रकार, टीकेएमटी प्रकार

[बड़ा करने के लिए क्लिक करें]

टिप्पणी

यदि लोहे का चूर्ण या धूल जैसे पदार्थ, जो घिसाव को तेज़ करते हैं, स्लाइडिंग सेक्शन में चले जाएँ, तो असामान्य घिसाव या झुकाव हो सकता है। ऐसे पदार्थों को रेल या केबल कैरियर (CABLEVEYOR) पर जमा होने से रोकने के उपाय करें।

ग्लाइडिंग व्यवस्था विनिर्देश सूची

कृपया उन उत्पादों के लिए ग्लाइडिंग व्यवस्था विनिर्देश सूची देखें जो ग्लाइडिंग व्यवस्था विनिर्देशों के साथ संगत हैं।

इस पृष्ठ के शीर्ष पर वापस जाएँ

उपयोग संबंधी सावधानियां

*इस उत्पाद का उपयोग करते समय कृपया निम्नलिखित बिंदुओं पर ध्यान दें।

  • ■ गाइड चैनल अवश्य स्थापित करें।
  • हमारी कंपनी की समर्पित गाइड चैनल सुविधाजनक हैं। अगर आप खुद रेल बना रहे हैं, तो कृपया ऊपर दिए गए चित्र को देखें।
  • ■ H' आयाम पर ध्यान दें।
  • यह मानक स्थापना लेआउट में H' आयाम से भिन्न है। ग्लाइडिंग व्यवस्था विनिर्देश तालिका में सूचीबद्ध आयामों का उपयोग करके स्थापना करें। यदि यह आयाम बहुत अधिक या बहुत कम है, तो इससे केबल कैरियर (CABLEVEYOR) मुड़ सकता है या ऊपर उठ सकता है, जिसके परिणामस्वरूप केबल कैरियर (CABLEVEYOR) क्षतिग्रस्त हो सकता है।
  • ■ सुनिश्चित करें कि पर्याप्त अतिरिक्त लंबाई (K आयाम) है।
  • यह मानक स्थापना लेआउट में अतिरिक्त लंबाई से भिन्न है। लिंक की संख्या इस प्रकार निर्धारित करें कि यह ग्लाइडिंग व्यवस्था विनिर्देश तालिका में सूचीबद्ध आयाम के बराबर या उससे अधिक हो। यदि यह आयाम बहुत छोटा है, तो जब गतिमान सिरा उस स्थिति में हो जहाँ बिना सहारे की लंबाई सबसे कम हो, तो लिंक को विपरीत दिशा में मोड़ने के लिए बाध्य किया जा सकता है, जिससे केबल कैरियर (CABLEVEYOR) नुकसान हो सकता है।
  • ■ एक विशेष मूविंग एंड ब्रैकेट की आवश्यकता है (कुछ मॉडल नंबरों को छोड़कर)।

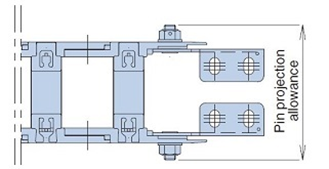

  • विशेष मूविंग एंड फिटिंग्स को दोनों दिशाओं में स्पष्ट रूप से व्यक्त करना के लिए डिज़ाइन किया गया है। इसके अलावा, केवल TKP45H25 और TKP58H39 में ही पिन प्रोजेक्शन आयाम मानक उत्पादों से भिन्न हैं।
आकार पिन प्रक्षेपण
TKP45H26 W38 आंतरिक चौड़ाई W+40
उपरोक्त के अलावा आंतरिक चौड़ाई W+42
TKP58H39 आंतरिक चौड़ाई W+45
TKP68H46 (माउंटिंग ब्रैकेट का उपयोग करते समय) आंतरिक चौड़ाई W+46

■ कृपया स्थिर सिरा ब्रैकेट के लिए FOA का उपयोग करें।

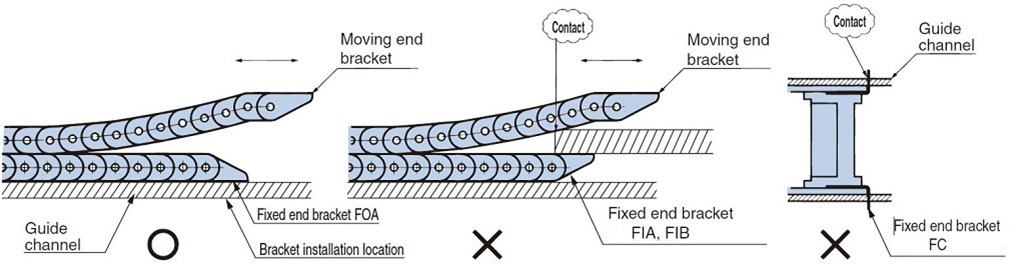

यदि स्थिर सिरा ब्रैकेट FIA या FIB है, तो इसका उपयोग नहीं किया जा सकता है, क्योंकि स्थिर सिरा ब्रैकेट केबल कैरियर (CABLEVEYOR) के संपर्क में आ जाएगा, जैसा कि नीचे दिए गए चित्र (केंद्र) में दिखाया गया है।

इसके अलावा, एफसी के मामले में, स्थिर सिरा ब्रैकेट और गाइड चैनल संपर्क में आते हैं जैसा कि नीचे दिए गए चित्र (दाएं) में दिखाया गया है, इसलिए इसका उपयोग नहीं किया जा सकता है।


[बड़ा करने के लिए क्लिक करें]

■ सावधान रहें कि मशीन का शरीर गतिशील अंत ब्रैकेट के बाईं ओर न आए।

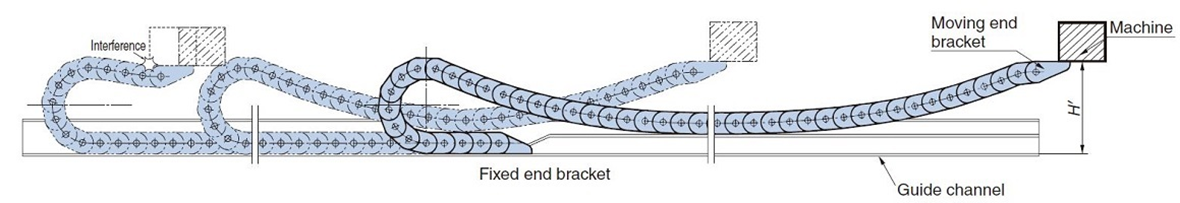

यदि मशीन बॉडी चल अंत ब्रैकेट के बाईं ओर स्थित है, केबल कैरियर (CABLEVEYOR) बाईं ओर जाने पर मशीन बॉडी और केबल कैरियर (CABLEVEYOR) के बीच हस्तक्षेप का खतरा होता है (नीचे आरेख देखें)।


[बड़ा करने के लिए क्लिक करें]
इस पृष्ठ के शीर्ष पर वापस जाएँ

ग्लाइडिंग व्यवस्था विशिष्टता/ स्लाइडिंग शू श्रृंखला

ग्लाइडिंग व्यवस्था विशिष्टताओं वाली स्लाइडिंग शू श्रृंखला लंबी यात्रा लंबाई और उच्च गति की गति के साथ जीवनकाल बढ़ाकर, श्रम की बचत करके और परिचालन लागत को कम करके कुल लागत और पर्यावरणीय प्रभाव को कम करने में योगदान देती है।

■विशेषताएँ 1. लंबा जीवनकाल

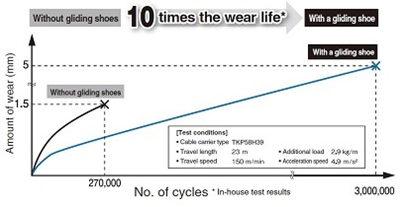

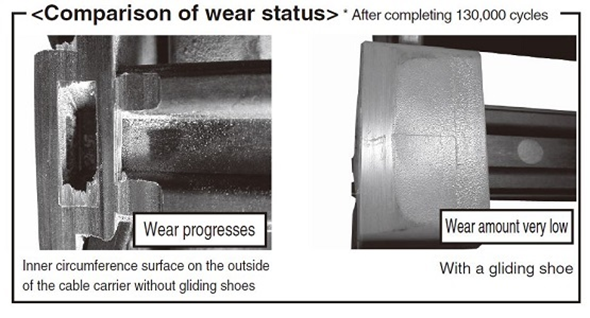

उत्कृष्ट स्लाइडिंग गुणों और घर्षण प्रतिरोध (ज्वालारोधी मानक: UL मानक 94HB के समतुल्य) और बढ़ी हुई घिसावट (स्वीकार्य घिसावट मात्रा) वाली रेजिन सामग्री के उपयोग के परिणामस्वरूप केबल कैरियर (CABLEVEYOR) जीवन लंबा हो गया है।


[बड़ा करने के लिए क्लिक करें]

[बड़ा करने के लिए क्लिक करें]

■विशेषता 2. श्रम की बचत

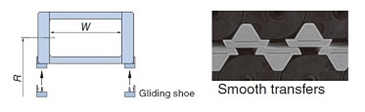

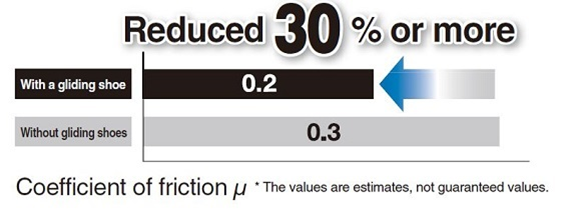

केबल कैरियर (CABLEVEYOR) का परिचालन प्रतिरोध कम हो जाता है, जिससे मशीन ड्राइव के लिए बिजली की खपत कम हो जाती है।


[बड़ा करने के लिए क्लिक करें]

■विशेषता 3. कम परिचालन लागत

जब स्लाइडिंग शू की घिसावट की अवधि समाप्त हो जाती है, तो जब तक केबल कैरियर (CABLEVEYOR) बॉडी को कोई नुकसान नहीं होता है, तब तक स्लाइडिंग शू बदलकर इसका उपयोग जारी रखा जा सकता है।

स्लाइडिंग शू न लगे होने की तुलना में, प्रतिस्थापन के लिए आवश्यक पुर्जों की लागत और श्रम में काफी कमी की जा सकती है।

इस पृष्ठ के शीर्ष पर वापस जाएँ

स्लाइडिंग शू अनुकूल उत्पादों की सूची

विविधता आकार आवाज़ का उतार-चढ़ाव आंतरिक ऊँचाई आंतरिक चौड़ाई मोड़ने का त्रिज्या स्लाइडिंग शू
इंस्टालेशन
टीकेपी प्रकार TKP58H39 58 39 50・75・100・125 75・90・125・150・200 विकल्प
TKP68H46 68 46 75・100・125・150・175 75・100・125・150・200・250 विकल्प
TKP91H56 (नोट 91 56 150・175・200・225・250・275・300・325・350・400・450・500 200・250・300 आवश्यक
TKP91H80 (नोट 91 80 150・175・200・225・250・275・300・325・350・400・450・500 200・250・300・350・400 आवश्यक
टीकेएमके प्रकार TKMK47H28 47.5 28 56・104・152・192 100・160・200 आवश्यक
TKMK65H42 65 42 66・106・154・194・258 95・115・145・220 आवश्यक
TKMK95H58 95 58 114・162・210・258・306・402・514 140・170・200・290 आवश्यक
TKMK125H72 125 72 151・247・359・407・455・503 180・220・260・340・380 आवश्यक
टीकेसी प्रकार TKC91H56 (नोट 91 56 150・200・250・300・350・400 200・250・300 आवश्यक
TKC91H80 (नोट 91 80 150・200・250・300・350・400 200・250・300・350・400 आवश्यक
टीकेएमटी प्रकार TKMT47H26 47.5 26 56・80・104・152・192 100・160・200 आवश्यक
TKMT65H38 65 38.5 66・106・130・194・258 95・115・145・220 आवश्यक
टीकेएमटी95एच54
(प्लास्टिक कवर प्रकार)		 95 54.5 114・130・162・258・306 140・170・200・290 आवश्यक
TKMT125H68 125 68.5 135・183・247 220・260・340・380 आवश्यक

नोट) स्थिर सिरा ब्रैकेट (प्लास्टिक ब्रैकेट) भी एक विशेष प्रकार का होता है (स्लाइडिंग शू के साथ)।

इस पृष्ठ के शीर्ष पर वापस जाएँ

लिंक की संख्या की गणना

*यदि स्थिर सिरा स्ट्रोक के केंद्र में है, तो किसी भी दशमलव बिंदु को पूर्णांक तक पूर्णांकित किया जाएगा।

■ गणना उदाहरण 10 मीटर की यात्रा लंबाई के साथ TKP45H25-30W58R50 का उपयोग करते समय।

ग्लाइडिंग व्यवस्था विनिर्देशन अनुप्रयोग उदाहरण

मोबाइल ट्रॉली

काटने की मशीन

क्रेन
