केबल कैरियर (CABLEVEYOR) प्लास्टिक प्लास्टिक श्रृंखला विशेष विशिष्टताएँ

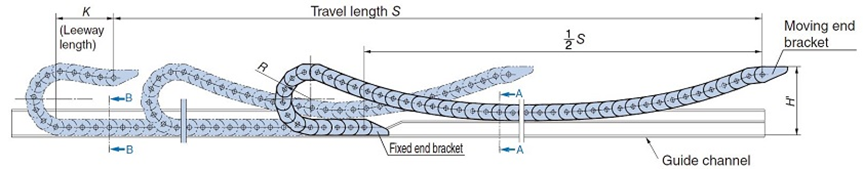

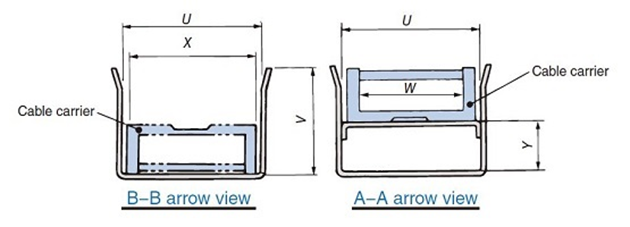

ग्लाइडिंग व्यवस्था विनिर्देश

ग्लाइडिंग व्यवस्था विनिर्देश सूची खुला प्रकार


[बड़ा करने के लिए क्लिक करें]
आकार आवाज़ का उतार-चढ़ाव
पी
मिमी		 आंतरिक ऊँचाई
एच
मिमी		 झुकने
RADIUS
आर
मिमी		 कमरा
लंबाई
कश्मीर
मिमी		 अधिकतम गति
आघात
स्मैक्स
एम		 अधिकतम
सहायता
द्रव्यमान
किग्रा/मी		 अधिकतम
कदम
रफ़्तार
मीटर/मिनट		 इंस्टालेशन
ऊंचाई
एच'
मिमी		 स्लाइडिंग शू इंस्टॉलेशन
  • ● आवश्यक
  • △ विकल्प
  • - कोई नहीं
 मुख्य इकाई
स्लाइडिंग शू
अनुमेय घिसाव की मात्रा
() है
स्लाइडिंग शू
मिमी		 मूविंग एंड फिटिंग आंतरिक चौड़ाई
डब्ल्यू
मिमी		 X
mm
U＋2
－1
mm		 V
mm		 Y
mm
सामग्री विनिर्देश
वर्गीकरण
टीकेपी35एच22
नोट 3)		 35 22 37 100 20
20 से 40
नोट) 1

40～
नोट) 2		 1.0 40 150 - 1.0 इंजीनियरिंग प्लास्टिक मानक 25
38
50		 W+12 W+18 60 30
50 150
75 150 विशेष आकार
63 77 83
100 250
टीकेपी45एच25
नोट 3)		 45 25 50 140 30
30 से 60
नोट) 1

60～
नोट) 2		 2.0 120 190 - 1.5 इस्पात विशेष आकार 38 56 62 70 36
75 140 230
95 140 230 58
78
103		 W+20 W+26 70 36
125 250 230
150 400 230
200 700 230
टीकेपी58एच39
नोट 3)		 58 39 60 190 45
45 से 75
नोट) 1

75～
नोट) 2		 3.0 150 200 - 1.5
(5.0)		 इस्पात विशेष आकार 50
75
100
125		 डब्ल्यू+21

फिसलना
जूते के साथ
डब्ल्यू+25		 डब्ल्यू+27

फिसलना
जूते के साथ
डब्ल्यू+31		 100 52

फिसलना
जूते के साथ
59
75 190 200 △
90 190 250 △
125 220 250 △
150 400 250 △
200 600 250 △
TKP62H34 62.5 34 75 190 50
50 से 80
नोट) 1

80～
नोट) 2		 3.0 120 200 - 1.0 इस्पात मानक 150
200		 W+22 W+28 108 54
90 190 250
125 220 250 विशेष आकार
150 400 250
200 700 250
टीकेपी68एच46
नोट 3)		 68 46 75 190 45
45 से 75
नोट) 1

75～
नोट) 2		 3.0 150 200 △ 1.5
(5.0)		 इंजीनियरिंग प्लास्टिक
या
इस्पात		 विशेष आकार 75
100
125
150
175		 डब्ल्यू+22

फिसलना
जूते के साथ
डब्ल्यू+26		 W+32 126 63

फिसलना
जूते के साथ
70
100 190 200 △
125 220 250 △
150 400 250 △
200 600 250 △
250 750 300 △
TKP90H50 90 50 130 270 80
80 से 120
नोट) 1

120～
नोट) 2		 4.0 150 300 - 1.5 इस्पात विशेष आकार 100
150
200		 W+30 W+36 156 78
200 350 350
250 600 350
टीकेपी91एच56
नोट 7)		 91 56 200 300 80
80 से 120
नोट) 1

120～
नोट) 2		 6.0 200 380 ● (7.0) इंजीनियरिंग प्लास्टिक
स्टील बुशिंग		 विशेष आकार
नोट) 5		 150 से 500
(प्रत्येक 50 मिमी)
नोट) 8		 W+42 W+50 188 94
250 600 380
300 750 380
टीकेपी91एच80
नोट 7)		 91 80 200 380 100
100 से 120
नोट) 1

120～
नोट) 2		 8.0 200 400 ● (7.0) इंजीनियरिंग प्लास्टिक
स्टील बुशिंग		 विशेष आकार
नोट) 5		 150 से 500
(प्रत्येक 50 मिमी)
नोट) 8		 W+56 W+64 236 118
250 500 400
300 750 400
350 1000 400
400 1200 400
TKP125H74 125 74 185 380 90
90～120 नोट)1

120～
नोट) 2		 6.0 150 400 - 1.5 इस्पात विशेष आकार 150
250
350		 W+40 W+46 212 106
250 600 400
350 1000 400
TKMK47H28 47.5 28 100 150 पच्चीस
25 से 50
नोट) 1
50～
नोट) 2		 2.0 60 200 ● (1.5) इस्पात विशेष आकार
नोट) 5		 56
104
152
192		 W+17 W+22 84 42
160 250 250
200 450 250
TKMK65H42 65 42 95 200 70
70 से 90
नोट) 1

90～
नोट) 2		 4.0 200 250 ● (1.5) इस्पात विशेष आकार
नोट) 6		 66
106
154
194
258		 W+34 W+39 120 60
115 200 250 विशेष आकार
नोट) 5
145 200 300
220 500 300
TKMK95H58 95 58 140 290 80
80-90
नोट) 1

90～
नोट) 2		 6.0 200 300 ● (1.5) इस्पात विशेष आकार
नोट) 5		 114
162
210
258
306
402
512		 W+34 W+39 167 83.5
170 290 300
200 300 380
290 600 380
TKMK125H72 125 72 180 380 100
100 से 120
नोट) 1

120～
नोट) 2		 6.0 200 400 ● (1.5) इस्पात विशेष आकार
नोट) 5		 151
247
359
407
455
503		 W+45 W+50 199 99.5
220 380 400
260 500 400
340 900 400
380 1100 400
इस पृष्ठ के शीर्ष पर वापस जाएँ

ग्लाइडिंग व्यवस्था विनिर्देश सूची: बंद प्रकार

आकार आवाज़ का उतार-चढ़ाव
पी
मिमी		 आंतरिक ऊँचाई
एच
मिमी		 झुकने
RADIUS
आर
मिमी		 कमरा
लंबाई
कश्मीर
मिमी		 अधिकतम गति
आघात
स्मैक्स
एम		 अधिकतम
सहायता
द्रव्यमान
किग्रा/मी		 अधिकतम
कदम
रफ़्तार
मीटर/मिनट		 इंस्टालेशन
ऊंचाई
एच'
मिमी		 स्लाइडिंग शू इंस्टॉलेशन
  • ● आवश्यक
  • △ विकल्प
  • - कोई नहीं
 मुख्य इकाई
स्लाइडिंग शू
अनुमेय घिसाव की मात्रा
() है
स्लाइडिंग शू
मिमी		 मूविंग एंड फिटिंग आंतरिक चौड़ाई
डब्ल्यू
मिमी		 X
mm
U＋2
－1
mm		 V
mm		 Y
mm
सामग्री विनिर्देश
वर्गीकरण
TKC34H25 34 25 70 110 50
50 से 70
नोट) 1

70～
नोट) 2		 2.0 150 200 - 1.0 इस्पात मानक 50
90
130		 W+20 W+30 80 40
100 110 200 विशेष आकार
150 200 250
TKC47H36 47 36 100 150 70
70-80
नोट) 1

80～
नोट) 2		 3.0 200 250 - 1.0 इस्पात मानक 80
160		 W+26 W+36 110 55
150 150 300 विशेष आकार
200 400 300
250 600 300
TKC64H50 64 50 135 200 80
80 से 120
नोट) 1

120～
नोट) 2		 4.0 200 300 - 1.5 इस्पात विशेष आकार 110
120		 W+30 W+40 150 75
200 300 350
250 500 350
300 750 350
TKC85H68 85 68 180 260 90
90 से 120
नोट) 1

120～
नोट) 2		 6.0 200 400 - 1.5 इस्पात विशेष आकार 150
200
300
350		 W+36 W+46 200 100
250 500 400
350 1000 400
टीकेसी91एच56
नोट) 7		 91 56 200 300 80
80 से 120
नोट) 1

120～
नोट) 2		 6.0 200 380 ● (7.0) इंजीनियरिंग प्लास्टिक
स्टील बुशिंग		 विशेष आकार
नोट) 5		 150 से 400
(प्रत्येक 50 मिमी)		 W+42 W+50 188 94
250 600 380
300 750 380
टीकेसी91एच80
नोट) 7		 91 80 200 380 100
100 से 120
नोट) 1

120～
नोट) 2		 8.0 200 400 ● (7.0) इंजीनियरिंग प्लास्टिक
स्टील बुशिंग		 विशेष आकार
नोट) 5		 150 से 400
(प्रत्येक 50 मिमी)		 W+56 W+62 236 118
250 500 400
300 750 400
350 1000 400
400 1200 400
TKMT47H26 47.5 26 100 150 पच्चीस
25 से 50
नोट) 1

50～
नोट) 2		 2.0 60 200 ● (1.5) इस्पात विशेष आकार
नोट) 5		 56
80
104
152
192		 W+17 W+22 84 42
160 250 250
200 450 250
TKMT65H38 65 38.5 95 200 70
70 से 90
नोट) 1

90～
नोट) 2		 4.0 200 250 ● (1.5) इस्पात विशेष आकार
नोट) 6		 66
106
130
194
258		 W+34 W+39 120 60
115 200 250 विशेष आकार
नोट) 5
145 200 300
220 500 300
टीकेएमटी95एच54
(प्लास्टिक कवर
प्रकार)		 95 54.5 140 290 80
80-90
नोट) 1

90～
नोट) 2		 6.0 200 300 ● (1.5) इस्पात विशेष आकार
नोट) 5		 114
130
162
258
306		 W+34 W+39 167 83.5
170 290 300
200 300 380
290 600 380
TKMT125H68 125 68.5 220 380 100
100 से 120
नोट) 1

120～
नोट) 2		 8.0 200 400 ● (1.5) इस्पात विशेष आकार
नोट) 5		 135
183
247		 W+45 W+50 199 99.5
260 500 400
340 900 400
380 1100 400

टिप्पणी

1. सहायक सामग्री की मात्रा के आधार पर भिन्न हो सकता है। कृपया हमसे संपर्क करें।

2. स्थापना की शर्तों के आधार पर इस उत्पाद का उपयोग संभव हो सकता है। कृपया विवरण के लिए हमसे संपर्क करें।

3. TKP35H22, TKP45H25, TKP58H39 और TKP68H46 के आंतरिक आर्म खोलने/बंद करने के प्रकारों का उपयोग नहीं किया जा सकता है।

4. टीकेपी प्रकार मेगावाट विनिर्देश (कम घर्षण, कम घिसाव विनिर्देश) अनुशंसित नहीं है।

5. स्थिर सिरा ब्रैकेट भी विशेष रूप से एक स्लाइड के साथ डिज़ाइन किया गया है।

6. चल अंत ब्रैकेट और स्थिर सिरा ब्रैकेट दोनों को विशेष रूप से स्लाइड के साथ डिज़ाइन किया गया है।

7. TKP91 और TKC91 के लिए, गाइड चैनल के साथ निश्चित अंत ब्रैकेट को कवर करें।

8.आंतरिक चौड़ाई: 150/175/200/225/250/275/300/325/350/400/450/500 मिमी

इस पृष्ठ के शीर्ष पर वापस जाएँ
