तकनीकी डेटा टॉप चेन चयन

यह पृष्ठ टॉप चेन और प्लास्टिक ब्लॉक चेन उत्पादों के लिए एक सामान्य पृष्ठ है।

यह पृष्ठ निम्नलिखित वस्तुओं का परिचय देता है:
(मुख्य पाठ तक स्क्रॉल करने के लिए प्रत्येक आइटम पर क्लिक करें।)

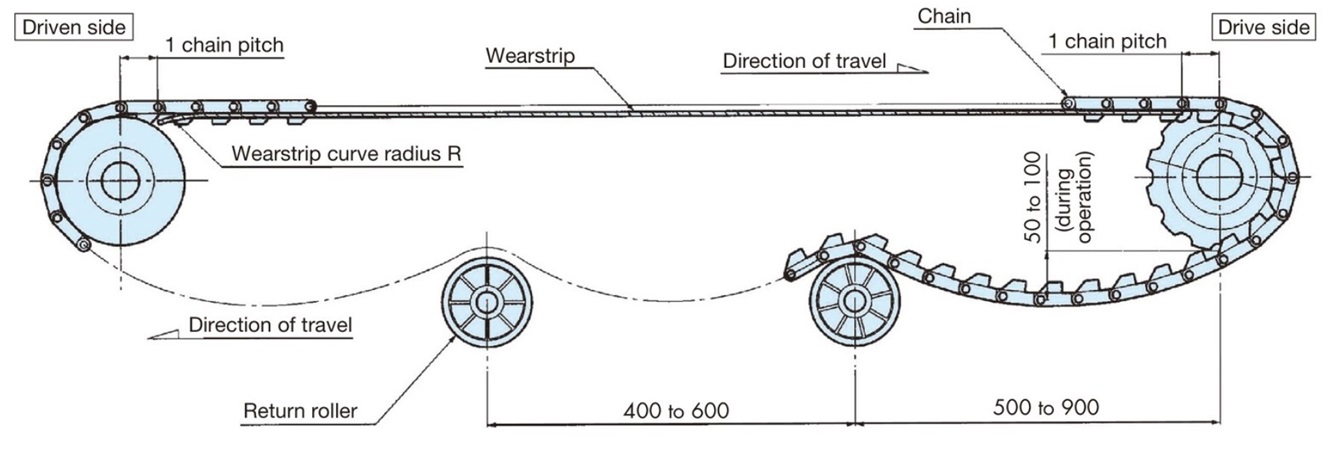

कन्वेयर डिजाइन सामग्री

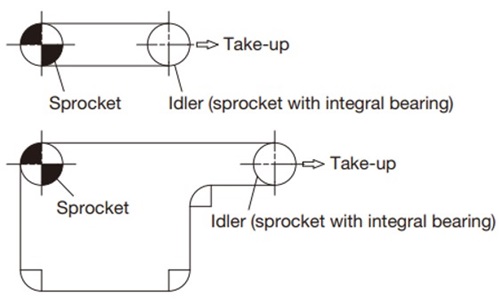

रेल का लेआउट स्थापना स्थान के आधार पर अलग-अलग होगा, लेकिन नीचे दिए गए चित्र में एक उदाहरण दिखाया गया है। वापसी मार्ग लेआउट के लिए, कृपया नीचे दिए गए भाग 2-4 देखें।

नोट: कृपया प्लास्टिक मॉड्यूलर चेन (चौड़ाई अनुसार ढाला गया) कन्वेयर डिजाइन दस्तावेज़ को भी देखें।

संचालित पक्ष
  • 1) चेन ढीला
    वापसी मार्ग चेन को रिसीव करने वाले रिटर्न रोलर्स के बीच का अंतराल 500 से 900 मिमी होना चाहिए, और रिटर्न रोलर्स के बीच की चेन में 50 से 100 मिमी का ढीलापन होना चाहिए। यह ढीलापन टूथ स्किपिंग को रोकता है। यदि अंतराल या ढीलेपन की मात्रा इस सीमा से बाहर है, तो टूथ स्किपिंग हो सकती है।
  • 2) मेशिंग कोण
    ड्राइव स्प्रोकेट और चेन के बीच "संलग्नता कोण" 150° या उससे अधिक होना चाहिए।
  • 3) घिसाव पट्टी अंत
    ड्राइव और संचालित साइड घिसाव पट्टी सिरों से संबंधित शाफ्ट केंद्रों तक की दूरी एक चेन पिच के भीतर होनी चाहिए। चेन को घिसाव पट्टी में फँसने से रोकने के लिए संचालित साइड घिसाव पट्टी सिरे को मोड़ा या चम्फर किया जाना चाहिए।

2-1. ड्राइविंग और संचालित साइड घिसाव पट्टी स्थापित करना

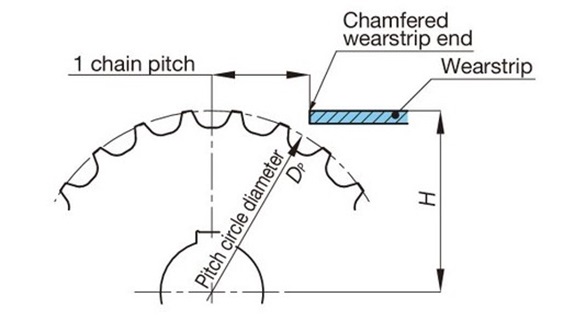

2-1-1. स्प्रोकेट और घिसाव पट्टी स्थिति

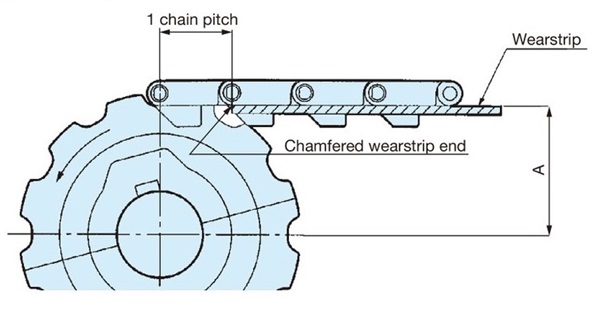

[ड्राइव साइड]

ड्राइव साइड

प्लास्टिक मॉड्यूलर चेन (चौड़ाई अनुसार ढाला गया)

प्लास्टिक मॉड्यूलर चेन (चौड़ाई अनुसार ढाला गया)

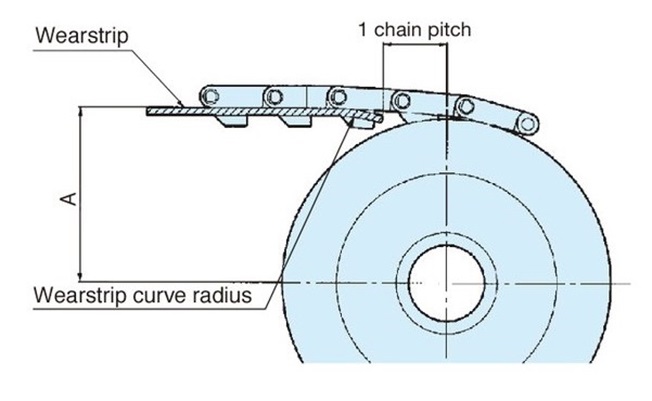

[संचालित पक्ष]

शीर्ष प्लेटों वाली जंजीरों के लिए
आइडलर व्हील (बिना दांत वाला)

संचालित पक्ष

प्लास्टिक टॉप चेन
स्टेनलेस स्टील टॉप चेन

प्लास्टिक ब्लॉक चेन
प्लास्टिक यूनिवर्सल चेन

प्लास्टिक
मॉड्यूलर श्रृंखला (चौड़ाई अनुसार ढाला गया)

स्प्रोकेट और घिसाव पट्टी स्थिति

टिप्पणी)

  • 1. डीपी: पिच सर्कल व्यास
  • 2. आइडलर व्हील के लिए, दांतों की समतुल्य संख्या वाले स्प्रोकेट के पिच व्यास का उपयोग करें।
शीर्ष पर वापस जाएं

2-2. कन्वेयर साइड के सीधे भाग पर घिसाव पट्टी (प्लास्टिक रेल) स्थापित करना

2-2-1. वहन मार्ग

  • 1. गाइड की चौड़ाई Gw, चेन बॉडी के हिंज की चौड़ाई से लगभग 2 मिमी ज़्यादा होनी चाहिए (चित्र 1)। (गाइड की चौड़ाई Gw के लिए, 2-2-4 देखें।)
  • 2. बहु-तार लाइन पर, यदि जंजीरें विपरीत दिशाओं में या अलग-अलग गति से चलती हैं, भले ही वे समान हों, तो जंजीरों की शीर्ष प्लेटों को संपर्क में आने से रोकने के लिए टी-आकार की रेल या इसी तरह का उपयोग करें (चित्र 2)।
  • 3. बहु-तार लाइन में, यदि यात्रा की दिशा और गति समान है, तो हम 1.4 से 3 मिमी (चित्र 3) की चेन टॉप प्लेट स्पेसिंग की अनुशंसा करते हैं।
  • 4. हम फ्रेम को घिसने से बचाने के लिए घिसाव पट्टी उपयोग करने की सलाह देते हैं।
  • 5. घिसाव को रोकने के लिए घिसाव पट्टी की मोटाई कम से कम 3 मिमी होनी चाहिए।

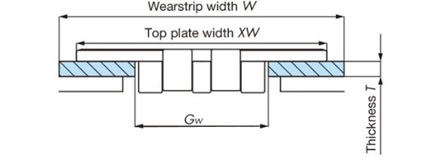

चित्र 1. चेन वहन मार्ग

चेन वहन मार्ग

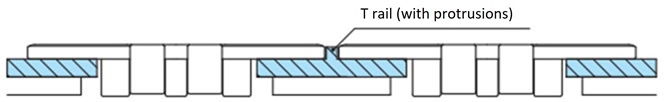

चित्र 2. जब बहु-तार विपरीत दिशाओं में या अलग-अलग गति से चल रही हों

जब बहु-तार विपरीत दिशाओं में या अलग-अलग गति से चल रही हों

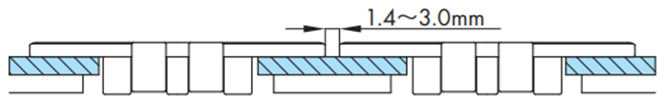

चित्र 3. समान गति के साथ बहु-तार

एक ही गति के साथ बहु-तार के मामले में

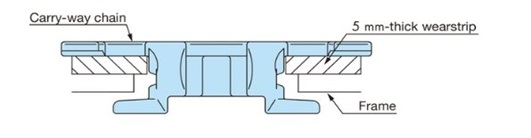

2-2-2. एंटी-फ्लोटिंग अटैचमेंट वाली चेन का उपयोग करते समय घिसाव पट्टी

एंटी-फ्लोटिंग अटैचमेंट वाली चेन का उपयोग करते समय घिसाव पट्टी

2-2-3. सीधी घिसाव पट्टी स्थापित करना

-पीआर प्रकार की रेल, पीएच प्रकार की रेल, फ्लैट रेल

गर्मी के कारण होने वाले विस्तार को ध्यान में रखते हुए, इकाई को एक सिरे पर स्क्रू लगाकर फ्रेम में सुरक्षित कर दें, तथा जोड़ पर जगह छोड़ दें।

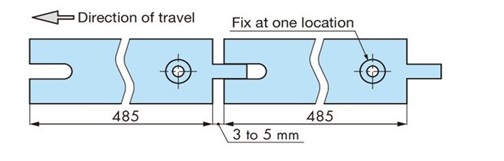

(पीएच प्रकार रेल क्लीयरेंस: 3 से 5 मिमी)

PH प्रकार रेल गैप

टिप्पणी)

  • 1. रैखिक विस्तार गुणांक
    प्लास्टिक रेल (पी-रेल), पीएलएफ रेल: 20 x 10-5 /℃
    एम रेल: 9× 10-5 /℃
  • 2. प्लास्टिक रेल परिचालन तापमान सीमा
    प्लास्टिक रेल (पी-रेल), पीएलएफ रेल: -20 से 60 डिग्री सेल्सियस
    एम रेल: -20 से 80 डिग्री सेल्सियस
  • 3. घिसाव पट्टी उपयोग ऐसी स्थिति में न करें जहां भाप मौजूद हो।
  • 4. गर्मी प्रतिरोधी, उच्च गति (केवी) घिसाव पट्टी के लिए, कृपया नीचे अनुभाग 2-11 देखें।

- लंबे सीधे प्रकार (जेड-आकार, टी-आकार, एल-आकार, फ्लैट, आदि एक्सट्रूडेड घिसाव पट्टी)

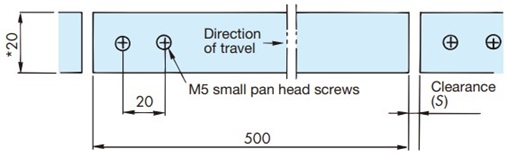

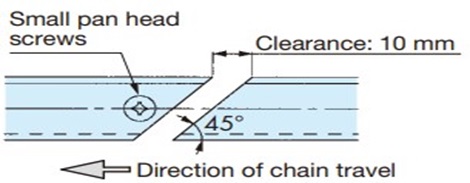

[जब कन्वेयर की कन्वेयर की लंबाई लंबी हो]

यदि आप 1 मीटर के अंतराल में लंबी, सीधी घिसाव पट्टी स्थापित कर रहे हैं, तो कृपया चेन को गिरने से रोकने के लिए नीचे दिए गए चित्र के अनुसार घिसाव पट्टी के बीच के अंतराल को भरें।
(लंबे, सीधे प्रकारों के लिए अंतराल: लगभग 10 मिमी प्रति मीटर)

जब कन्वेयर की कन्वेयर की लंबाई लंबी हो

नोट: 1 मीटर या उससे अधिक लंबाई के लिए, रैखिक विस्तार गुणांक से अंतराल आयामों की गणना करें।

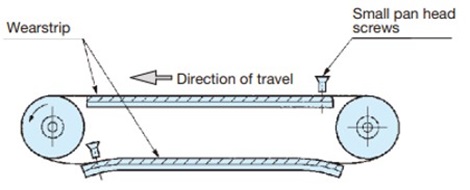

[जब कन्वेयर की कन्वेयर की लंबाई कम हो]

यदि घिसाव पट्टी के दोनों सिरों को कई स्थानों पर फ्लैट हेड स्क्रू के साथ तय किया जाता है, तो रनिंग रेल और फ्रेम (धातु से बने) के बीच रैखिक विस्तार गुणांक में अंतर के कारण घिसाव पट्टी लहरदार हो जाएगी, इसलिए कृपया प्रत्येक छोर पर एक स्थान पर फ्लैट हेड स्क्रू को जकड़ें।

जब कन्वेयर की कन्वेयर की लंबाई कम हो

2-2-4. चेन और घिसाव पट्टी के बीच क्लीयरेंस (सीधा भाग)

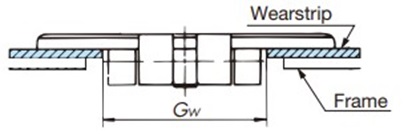

[प्लास्टिक टॉप चेन /स्टेनलेस टॉप चेन]

प्लास्टिक टॉप चेन / स्टेनलेस टॉप चेन

[प्लास्टिक ब्लॉक चेन]

प्लास्टिक ब्लॉक चेन

तालिका 9. प्लास्टिक टॉप चेन और स्टेनलेस स्टील टॉप चेन

नमूना गाइड की चौड़ाई
गीगावाट मिमी
TTP, TTPH, TPF, TPS, TP-OTD, TPH, TPM, TPM-SN, TT 44
TTPDH, TTPDH-LBP 140
TN 38
TPRF2040, TP-1843G 23
TPRF2060, TS, TTUPM-P, TTUPM-PC 32.5
TTPT, TSA 44.5
TTUP, TTUPH, TTU, TTUPS-H 43
TPU, TPUM 44
TPU-USR 46
TPUS 58
TPUS-LBP, TPUS-Y-LAP 60
TPUSR, TP-PTS 37
TNU 38
TRU, TTUP-LLPC 44.5
TTUP(T)-M, TPU(T)-LH, TPUH-BO, TTKU, TO, TU, TTUPM838H 45
TTPM 32
TPSS 62
TTUPS 61.5
TP-36AK 31
TP-PT, TP-1873T, TP-UB36 34
TP-1873G 35
TP-30UTW-LAP 50.5
TP-36UTW-LAP 62
TOSP 27
TORP 48

तालिका 10. प्लास्टिक ब्लॉक चेन और प्लास्टिक यूनिवर्सल चेन

नमूना गाइड की चौड़ाई
गीगावाट मिमी
TPUN, TPUN-LH, TP-50UNS, TP-50UNS-D76 नोट)1 58
TP-50UN-T95 53
RSP35 16
RSP40, RSP40-SL300 23
RSP50 25.5
RSP40-T-CU 34
RSP60, RSP60-CU 33
RSP60-2 63
RSP60-CU-2 66
RSP80 43
आरएसपी50-एसएल350 नोट)2 26

टिप्पणी)

  • 1. हम TPUN और TPUN-LH प्रकारों के लिए लगभग 15 से 22 मिमी की रेल ऊंचाई की अनुशंसा करते हैं।
  • 2. शीर्ष प्लेट सतह पर प्राप्त करते समय, गाइड चौड़ाई Gw 24 है।
  • 3. समान मॉडल प्लास्टिक पिन प्रकार में स्टेनलेस स्टील पिन प्रकार के समान गाइड चौड़ाई Gw होती है।
शीर्ष पर वापस जाएं

2-3. परिवहन पक्ष के घुमावदार भाग पर घिसाव पट्टी की स्थापना

2-3-1. घुमावदार घिसाव पट्टी की स्थापना

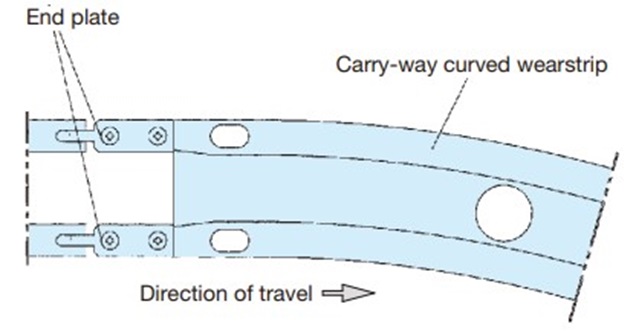

・प्रवेश द्वार का उपचार

घुमावदार प्लास्टिक रेल के प्रवेश द्वार से ठीक पहले सीधी घिसाव पट्टी पर एक एंड प्लेट लगाई जाती है।

प्रवेश उपचार

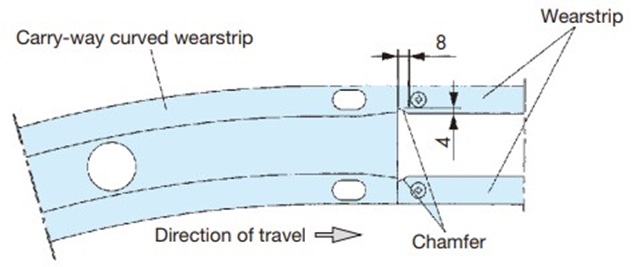

・प्रसंस्करण से बाहर निकलें

चेन को फंसने से बचाने के लिए, घुमावदार प्लास्टिक रेल के निकास के तुरंत बाद सीधी घिसाव पट्टी तिरछा काट दें। (कृपया घिसाव पट्टी ठीक से तैयार करें।)

निकास प्रसंस्करण

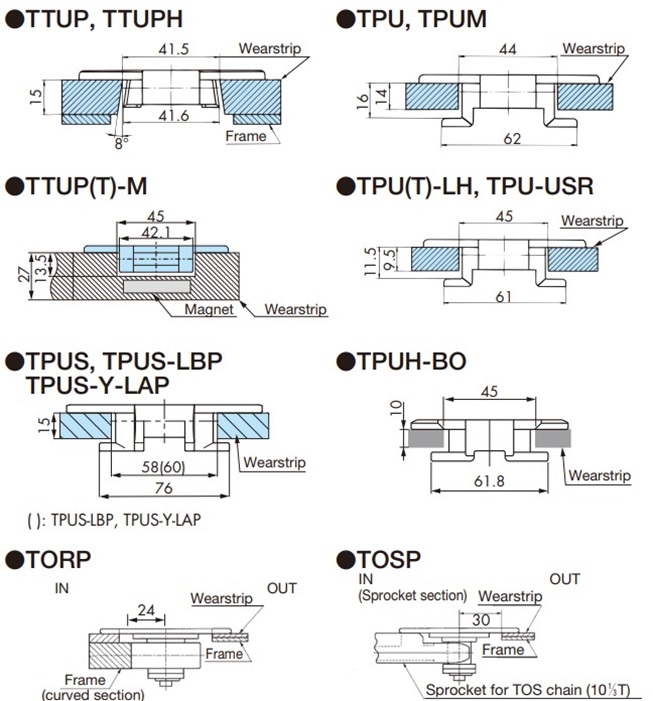

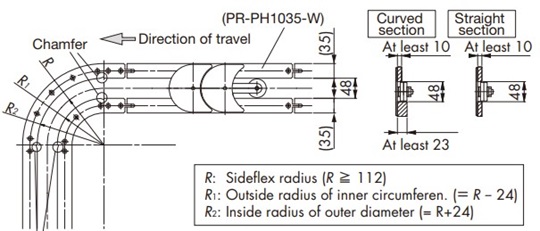

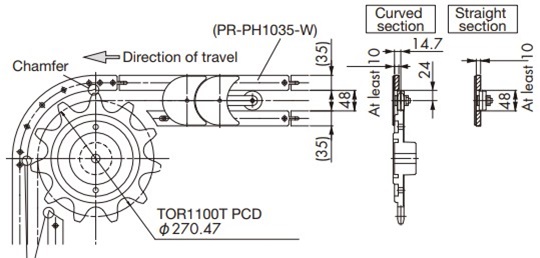

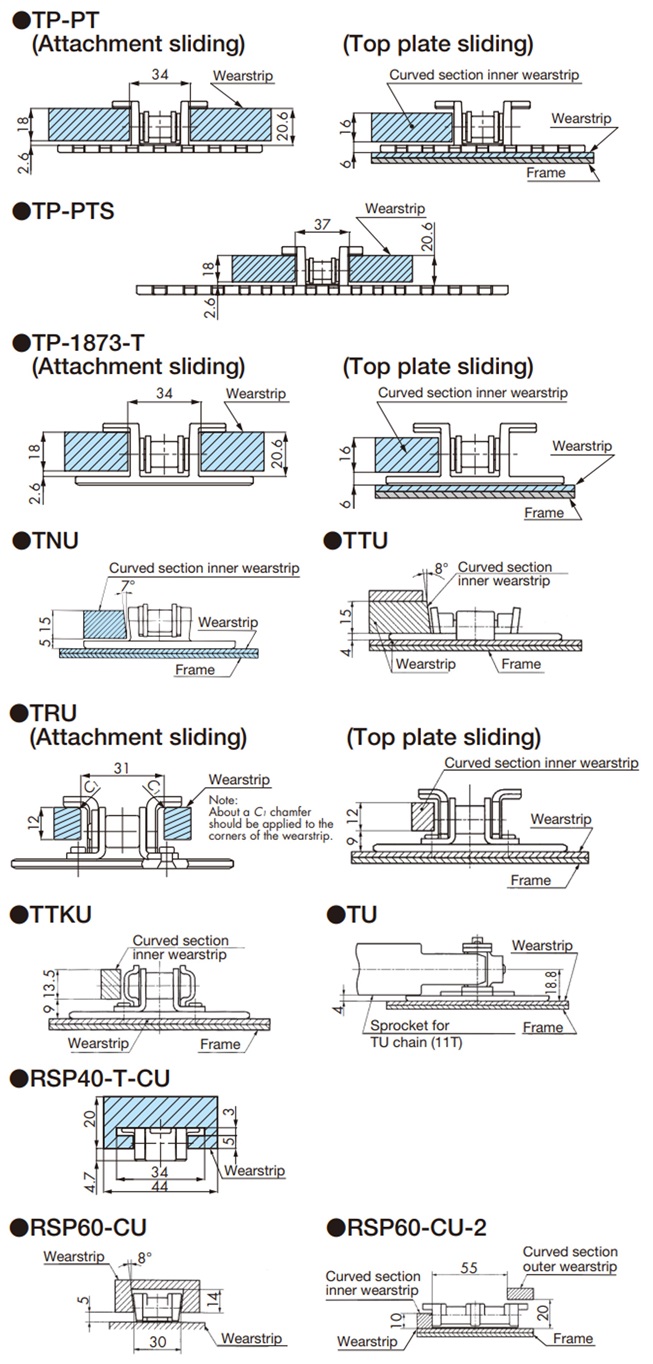

2-3-2. प्रत्येक चेन और घिसाव पट्टी का क्रॉस सेक्शन

प्रत्येक चेन और घिसाव पट्टी का क्रॉस सेक्शन

स्प्रोकेट भाग TOSP के समान ही है।

नोट: कृपया यहां देखें।

नोट: कृपया यहां देखें।

प्रत्येक चेन और घिसाव पट्टी का क्रॉस सेक्शन
प्रत्येक चेन और घिसाव पट्टी का क्रॉस सेक्शन

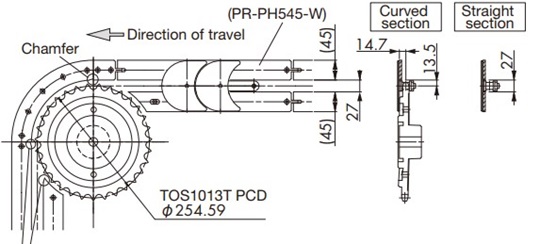

स्प्रोकेट भाग TOS प्रकार के समान है।

नोट: कृपया यहां देखें।

नोट: कृपया यहां देखें।

टिप्पणी)

  • 1. हम TPUSR, TPUN555, TPUN550-LH, TPUN535-LH, TP-UB36, TP-50UNS, और TP-50UNS-D76 के लिए कॉर्नर डिस्क का उपयोग करने की अनुशंसा करते हैं।
  • 2. TTUP(T)-M और TTUPM838H प्रकारों के लिए, कृपया चुम्बकों के साथ समर्पित घुमावदार प्लास्टिक प्लास्टिक रेल उपयोग करें।
    चुम्बकयुक्त घुमावदार प्लास्टिक प्लास्टिक रेल के संबंध में कृपया हमसे संपर्क करें।
शीर्ष पर वापस जाएं

2-4. वापसी मार्ग सीधे खंड का लेआउट

वापसी मार्ग का लेआउट श्रृंखला के प्रकार, संप्रेषित सामग्री के प्रकार और प्रारूप, मार्ग आदि के आधार पर अलग-अलग होगा, लेकिन एक विशिष्ट लेआउट नीचे दिखाया गया है।

सीधे वापसी मार्ग खंड पर लेआउट
रिटर्न रोलर प्राप्त करने की विधि

यह सबसे आम और अनुशंसित लेआउट है।

  • - सुनिश्चित करें कि स्प्रोकेट के साथ चेन का मेशिंग कोण 150° या उससे अधिक हो।
  • - रिटर्न रोलर के घूर्णन पर ध्यान दें।
    यदि रिटर्न रोलर को घुमाना कठिन है, तो स्थानीय स्तर पर फिसलन हो सकती है, जिससे घिसाव वाले कण उत्पन्न हो सकते हैं और ऊपरी प्लेट पर असमान घिसाव हो सकता है।
    हम उच्च घूर्णन रिटर्न रोलर्स या बीयरिंग वाले रिटर्न रोलर्स का उपयोग करने की सलाह देते हैं।
  • - यदि चेन की गति 50 मीटर/मिनट या उससे अधिक है, तो आयाम C 300 मिमी या उससे कम होना चाहिए।
  • - रिटर्न रोलर का स्थापना आयाम B>C होना चाहिए।
    यदि आयाम C अपने अधिकतम पर है, तो परिवहन असुविधाजनक हो सकता है।
    • A: 50 से 100 मिमी (संचालन के दौरान)
    • B：500～900mm
    • C：400～600mm
    • डी: स्प्रोकेट बाहरी व्यास/2 या उससे कम

    यह चेन के प्रकार और परिवहन की स्थिति के आधार पर भिन्न हो सकता है। कृपया इसे एक दिशानिर्देश के रूप में लें।

    नोट: कृपया विवरण के लिए नीचे देखें।
सीधे वापसी मार्ग खंड पर लेआउट
तैराव-निवारक टैब स्लाइडिंग विधि

तैराव-निवारक टैब ऊपरी प्लेट की ऊपरी सतह पर फिसलने की समस्या को समाप्त किया जा सकता है।

यह विशेष रूप से परिवहन स्थितियों के लिए उपयुक्त है जहां शीर्ष प्लेट की ऊपरी सतह पर खरोंच से बचना आवश्यक है।

  • - सुनिश्चित करें कि स्प्रोकेट के साथ चेन का मेशिंग कोण 150° या उससे अधिक हो।
    • A: 50 से 100 मिमी (संचालन के दौरान)
    • B：500～900mm

    यह चेन के प्रकार और परिवहन की स्थिति के आधार पर भिन्न हो सकता है। कृपया इसे एक दिशानिर्देश के रूप में लें।

    नोट: कृपया विवरण के लिए नीचे देखें।
सीधे वापसी मार्ग खंड पर लेआउट
घिसाव पट्टी द्वारा समर्थित

यदि शीर्ष प्लेट का केवल एक विशिष्ट भाग ही प्रभाव के अधीन है, तो असमान घिसाव हो सकता है।

घिसाव पट्टी आठ या लहर के आकार में स्थापित किया जाना चाहिए ताकि यह पूरी ऊपरी प्लेट के संपर्क में रहे, तथा संरचना ऐसी होनी चाहिए कि बाहरी वस्तुएं आसानी से गिर सकें।

  • - सुनिश्चित करें कि स्प्रोकेट के साथ चेन का मेशिंग कोण 150° या उससे अधिक हो।
    • A: 50 से 100 मिमी (संचालन के दौरान)
    • B：500～900mm

    यह चेन के प्रकार और परिवहन की स्थिति के आधार पर भिन्न हो सकता है। कृपया इसे एक दिशानिर्देश के रूप में लें।

    नोट: कृपया विवरण के लिए नीचे देखें।
सीधे वापसी मार्ग खंड पर लेआउट
स्लाइडिंग जूता समर्थन प्रणाली

अपेक्षाकृत धीमी गति से परिवहन की स्थिति (50 मीटर/मिनट या उससे कम) के लिए उपयुक्त।

आम तौर पर संचयन श्रृंखलाओं (टीटीपीडीएच-एलबीपी) और प्लास्टिक रोलर टेबल (एसटी, आरटी) के लिए उपयुक्त।

  • - सुनिश्चित करें कि स्प्रोकेट के साथ चेन का मेशिंग कोण 150° या उससे अधिक हो।
    • A: 50 से 100 मिमी (संचालन के दौरान)
    • B：500～900mm
    • C：400～600mm

    यह चेन के प्रकार और परिवहन की स्थिति के आधार पर भिन्न हो सकता है। कृपया इसे एक दिशानिर्देश के रूप में लें।

    नोट: कृपया विवरण के लिए नीचे देखें।
सीधे वापसी मार्ग खंड पर लेआउट

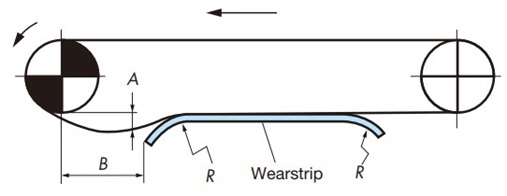

केवल रेल प्रणाली

यद्यपि यह एक तर्कसंगत लेआउट है, लेकिन इसमें यह नुकसान है कि फिसलने से ऊपरी प्लेट की ऊपरी सतह पर खरोंच आ सकती है।

अपेक्षाकृत बड़े बैक बेंड त्रिज्या वाली चेन के लिए उपयुक्त।

  • - सुनिश्चित करें कि स्प्रोकेट के साथ चेन का मेशिंग कोण 150° या उससे अधिक हो।
    - रेल के दोनों सिरों पर झुकने वाली त्रिज्या चेन के पीछे के मोड़ की त्रिज्या के बराबर या उससे अधिक होनी चाहिए (नीचे तालिका 11 देखें)।
    • A: 50 से 100 मिमी (संचालन के दौरान)
    • B：500～900mm

    यह चेन के प्रकार और परिवहन की स्थिति के आधार पर भिन्न हो सकता है। कृपया इसे एक दिशानिर्देश के रूप में लें।
सीधे वापसी मार्ग खंड पर लेआउट
वापसी मार्ग कोई समर्थन नहीं

वापसी मार्ग श्रृंखला के अनुमानित द्रव्यमान के कारण तनाव के कारण कंपन उत्पन्न हो सकता है, जिससे परिवहन असमान हो सकता है।

यदि कन्वेयर की छोटी कन्वेयर की लंबाई (1.5 मीटर या उससे कम) के कारण यह विधि अपरिहार्य है, तो संचालित पक्ष पर एक टेक-अप तंत्र स्थापित करें, या चेन के खिंचने पर उसे काटें और जोड़ें और जोड़ें, तथा सुनिश्चित करें कि स्प्रोकेट के साथ चेन का मेशिंग कोण 150° या उससे अधिक हो।

  • - चेन स्लैक मात्रा A कन्वेयर कन्वेयर की लंबाई B का लगभग 10% होना चाहिए।

    नोट: कृपया विवरण के लिए नीचे देखें।

2-4-1.रिटर्न वापसी मार्ग लेआउट विवरण

- रिटर्न रोलर द्वारा प्राप्त

  • - रिटर्न रोलर एक ऐसा आइटम है जो वापसी मार्ग पर चेन की ऊपरी सतह को सपोर्ट करता है।
  • - रिटर्न रोलर्स का उपयोग करते समय, तालिका 11 में दी गई चेन बैकबेंड त्रिज्या को ध्यान में रखें। हम आमतौर पर सलाह देते हैं कि चेन बैकबेंड त्रिज्या रिटर्न रोलर त्रिज्या के बराबर या उससे कम हो, लेकिन अगर बैकबेंड त्रिज्या लगभग R300 तक है, तो चेन को थोड़ा ढीला रखकर इसका उपयोग किया जा सकता है। हालाँकि, यह प्लास्टिक रोलर टेबल या संचयन चेन के लिए उपयुक्त नहीं है।
  • - रिटर्न रोलर के घूर्णन प्रदर्शन को बेहतर बनाने के लिए, खासकर प्लास्टिक टॉप चेन उपयोग करते समय, हम अनुशंसा करते हैं कि रिटर्न रोलर का आंतरिक व्यास:बाहरी व्यास अनुपात 1:4 या उससे अधिक हो। इसके अलावा, रिटर्न रोलर की बाहरी परिधि पर नरम सामग्री का उपयोग TP-IR18, TP-IR60 (केवल शुष्क परिस्थितियों के लिए), TP-C121963RNT-RR, TP-C121966RNT-RR, TP-C121967RNFT-RR, TP-C121970RNFT-RR, TP-RR61544-RB, TP-RR62032-RB, TP-RR62044-RB, TP-RR30850, और TP-RR41050 (शुष्क और गीली दोनों परिस्थितियों के लिए) के साथ घूर्णन प्रदर्शन को बेहतर बनाने में प्रभावी है।

नोट: 50 मीटर/मिनट या उससे कम की चेन गति पर उच्च घूर्णन रिटर्न रोलर्स का उपयोग करें।

रिटर्न रोलर प्राप्त करने की विधि

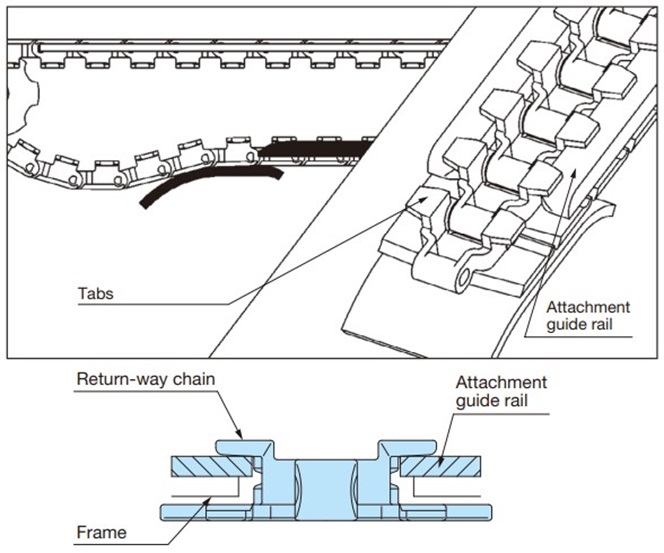

-तैराव-निवारक टैब स्लाइडिंग विधि (विशेष रूप से जब आप स्लैट्स की ऊपरी सतह पर खरोंच से बचना चाहते हैं)

तैराव-निवारक टैब स्लाइडिंग विधि

-घिसाव पट्टी द्वारा समर्थित

चेन ले जाने वाली सतह पर घिसावट को ध्यान में रखें और घिसाव पट्टी इस तरह व्यवस्थित करें कि वे चेन की पूरी चौड़ाई में समान रूप से संपर्क में रहें। किसी ठोस सहारे का इस्तेमाल करने से बचें और ऐसी संरचना बनाएँ जिससे बाहरी वस्तुएँ आसानी से गिर सकें।

घिसाव पट्टी द्वारा समर्थित

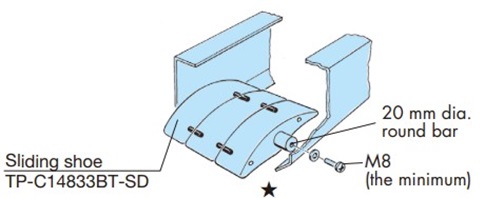

- स्लाइडिंग शू सपोर्ट सिस्टम

फ्रेम पर एक Φ20 पॉलिश्ड स्टील बार लगाएँ और स्लाइडिंग शू को स्टील बार पर लगाकर जोड़ दें। इस समय, स्लाइडिंग शू को बाएँ-दाएँ झूलने से रोकने के लिए एक सेट कॉलर या इसी तरह के उपकरण का उपयोग करें।

स्लाइडिंग शू स्टील बार को आधार के रूप में उपयोग करते हुए चेन की गति के अनुसार घूमता है।

★ चिह्न बहु-तार कन्वेयर पर एक-दूसरे के बगल में पंक्तिबद्ध स्लाइडिंग शूज़ को जोड़ने के लिए छेदों को इंगित करते हैं।

स्लाइडिंग जूता समर्थन प्रणाली

तालिका 11. चेन बैकबेंड त्रिज्या

प्रकार जंजीर बैकबेंड
त्रिज्या मिमी
प्लास्टिक टॉप / सीधा TTP 40
TTPT, TTPDH 50
TTPM 25
TPF, TPS 40
TP-OTD 50
TPH, TTPH 35
TPSS 50
TPM(-SN) 15
TPRF2040 380
TPRF2060 50
TN 100
TTPDH-LBP 400
प्लास्टिक ब्लॉक/सीधी और घुमावदार रेखाएँ RSP35 80
RSP35-KV180 150
RSP40 125
RSP40-SL300 50
RSP40-T-CU 25
RSP50 155
RSP50-SL350 140
RSP60, RSP80 180
RSP-PO8PF 125
RSP-PO8PFT 125
RSP60-2 450
RSP60-CU 250
RSP60-CU-2 150
स्टेनलेस स्टील टॉप/सीधा TT 180
TS, TSA, TS-CTP, TSA-HTP 330
प्रकार जंजीर बैकबेंड
त्रिज्या मिमी
प्लास्टिक टॉप / कर्व TTUP, TPU, TPU-USR, TTUPS 40
TTUPS-H 170
TTUPH 35
TTUP(T)-M, TPU(T)-LH, TPUH-BO, TPUS 50
TTUPM-P 20
TTUP-LLPC 70
TTUPM838H 100
TP-UB36, TTUPM-PC 30
TPUM 15
TPUSR826 25
TPUSR550 50
TP-36AK 75
TNU 100
TP-PT, PTS 150
TP-1873T 305
TP-1843G, 1873G -
TPUS-LBP 400
TPUS-Y-LAP 250
TP-30UTW-LAP 180
TP-36UTW-LAP 160
TPUN555, TPUN-LH 25
TP-50UNS 25
TP-50UNS-D76 -
TP-50UN-T95 500
TPCC 35
TORP, TOSP -
स्टेनलेस स्टील टॉप/घुमावदार TTU 100
TTKU, TRU 300
TO, TU -

टिप्पणी)

  • 1. "-" एक ऐसी श्रृंखला को इंगित करता है जो (लगभग) कभी भी बैकबेंड नहीं होती है।
  • 2. मॉडल परिवर्तन से पहले RSP60 का बैक वेंट रेडियस 450 मिमी था।
  • 3. प्लास्टिक पिन प्रकार की बैक बेंड त्रिज्या स्टेनलेस स्टील पिन प्रकार के समान होती है।
शीर्ष पर वापस जाएं

2-5. वापसी मार्ग सीधे खंड का लेआउट

2-5-1. वापसी मार्ग घुमावदार प्लास्टिक रेल की स्थापना

वापसी मार्ग की घुमावदार प्लास्टिक रेल के दोनों सिरों पर, चेन को निर्देशित करने के लिए आधार से 50 से 150 मिमी की दूरी पर रिटर्न रोलर्स या स्लाइडिंग शूज़ (टीपी-सी14343टी-एसडी) स्थापित करें।

कन्वेयर साइड क्रॉस सेक्शन

वापसी मार्ग घुमावदार प्लास्टिक रेल की स्थापना

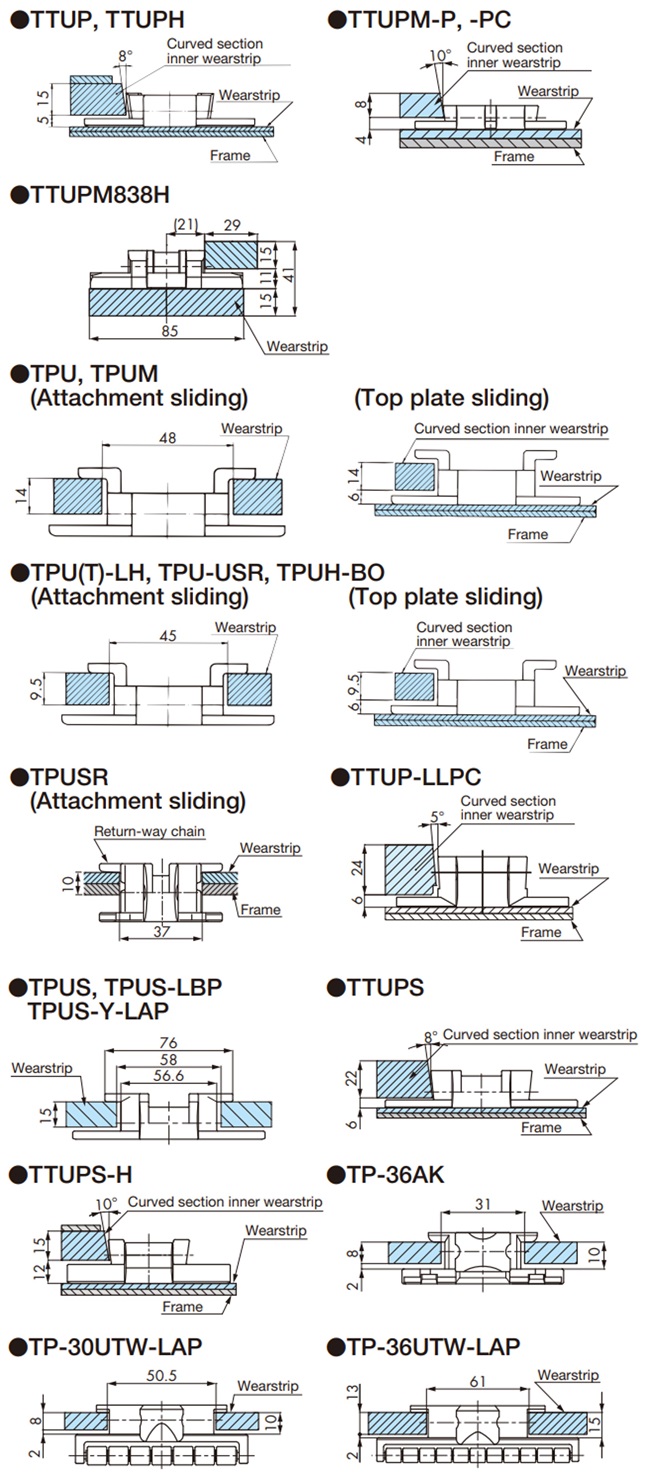

2-5-2. प्रत्येक चेन और घिसाव पट्टी का क्रॉस सेक्शन

प्रत्येक चेन और घिसाव पट्टी का क्रॉस सेक्शन
प्रत्येक चेन और घिसाव पट्टी का क्रॉस सेक्शन

नोट) कृपया TPUSR, TPUN550-LH, TPUN535-LH, TP-UB36, TP-50UNS, और TP-50UNS-D76 के लिए कॉर्नर डिस्क का उपयोग करें।

शीर्ष पर वापस जाएं

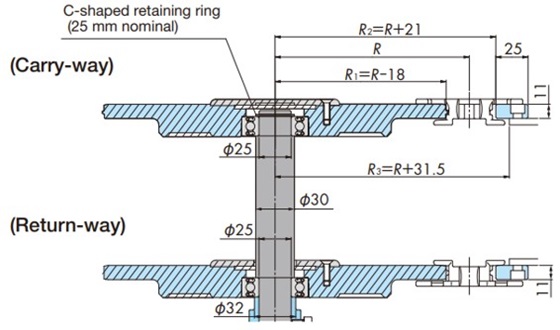

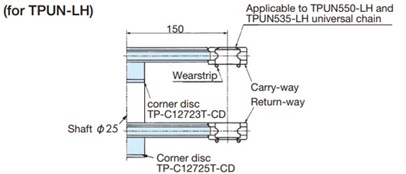

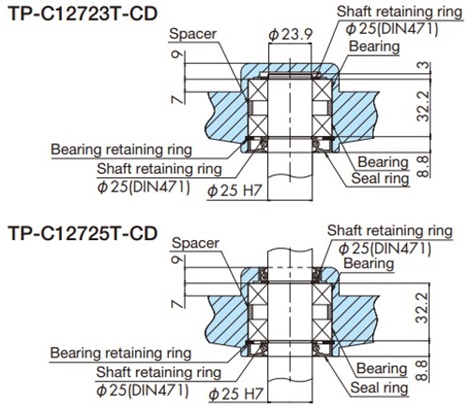

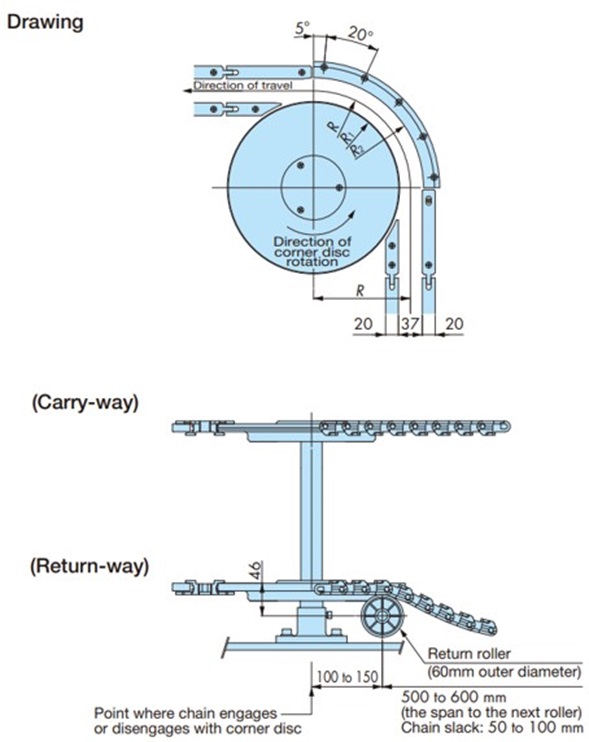

2-6. टीपीयूएसआर चेन पर कॉर्नर डिस्क का उपयोग करके घुमावदार अनुभाग

・TPUSR826

टीपीयूएसआर श्रृंखलाओं के लिए कोने डिस्क का उपयोग करके घुमावदार अनुभाग

・TTPUSR550

टीपीयूएसआर श्रृंखलाओं के लिए कोने डिस्क का उपयोग करके घुमावदार अनुभाग

(प्रतीकों की व्याख्या)

  • ・ R: चेन पार्श्व झुकने त्रिज्या (मिमी)
  • ・ R1: कोने की डिस्क की बाहरी त्रिज्या (मिमी)
  • ・ R2: बाहरी चेन घिसाव पट्टी की आंतरिक त्रिज्या (मिमी)
  • ・ R3: बाहरी घिसाव पट्टी स्थिर करने के लिए कन्वेयर फ्रेम की आंतरिक परिधि (मिमी)

उन कन्वेयरों के लिए जो वापसी मार्ग सीधे भाग को सहारा देने के लिए रिटर्न रोलर्स का उपयोग करते हैं, मार्गदर्शन प्रदान करने के लिए कोनों के प्रवेश और निकास पर रिटर्न रोलर्स स्थापित करना सुनिश्चित करें, जैसा कि नीचे दिए गए चित्र में दिखाया गया है।

नोट: शुष्क परिस्थितियों में उपयोग के लिए अनुशंसित।

मंजिल की योजना
शीर्ष पर वापस जाएं

2-7. TPUN-LH प्रकार कन्वेयर डिज़ाइन

2-7-1. घिसाव पट्टी उपयोग करते समय

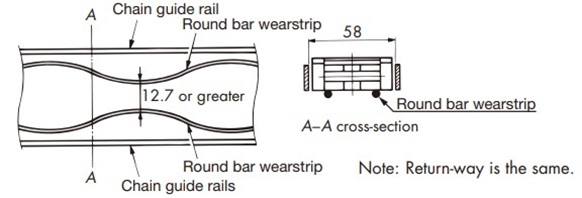

- छड़ के आकार की रेल

बार रेल

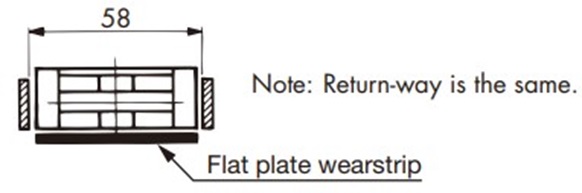

- प्लेट रेल

प्लेट रेल

2-7-2. कॉर्नर डिस्क का उपयोग करते समय

・वक्र खंड

घुमावदार भाग

- कॉर्नर डिस्क स्थापना

कॉर्नर डिस्क स्थापना

- ऊर्ध्वाधर परिवहन का घुमावदार खंड

चेन को कॉर्नर डिस्क से बाहर आने से रोकने के लिए, सुनिश्चित करें कि चेन और कॉर्नर डिस्क कॉर्नर डिस्क में प्रवेश करते और बाहर निकलते समय समतल हों।

ऊर्ध्वाधर परिवहन का घुमावदार खंड
शीर्ष पर वापस जाएं

2-8. टीपीयूएच-बीओ प्रकार क्षैतिज कन्वेयर डिज़ाइन

2-8-1. क्षैतिज परिवहन के दौरान स्प्रोकेट और कॉर्नर डिस्क

क्षैतिज परिवहन

क्षैतिज परिवहन

(प्रतीकों की व्याख्या)

  • ・ DO: क्षैतिज संवहन स्प्रोकेट (कोने वाली डिस्क) का बाहरी व्यास (मिमी)
  • ・ R: चेन पार्श्व झुकने त्रिज्या (मिमी)
  • ・ R1: बाहरी चेन घिसाव पट्टी की आंतरिक त्रिज्या (मिमी)

टिप्पणी)

  • 1. क्षैतिज परिवहन के लिए, श्रृंखला विस्तार को अवशोषित करने के लिए एक तंत्र स्थापित करें।
  • 2. जब क्षैतिज परिवहन के दौरान चेन स्प्रोकेट या कोने वाली डिस्क के चारों ओर लपेटी जाती है, तो चेन थोड़ा ऊपर-नीचे हो सकती है।

2-8-2. स्प्रोकेट और कॉर्नर डिस्क शाफ्ट लगाना

- क्षैतिज परिवहन स्प्रोकेट स्थापना

  • 1. क्षैतिज स्थानांतरण स्प्रोकेट TP-C12781LT-SPR पर कीवे TP-C12773T-HB के साथ हब को दबाकर फिट करना फिट करें।
  • 2. स्प्रोकेट को Φ25 शाफ्ट पर (कुंजी के साथ) स्थिर करें, और अंत में M8 स्क्रू डालें।

- कॉर्नर डिस्क स्थापना

कॉर्नर डिस्क स्थापना
शीर्ष पर वापस जाएं

​2-9.प्ला प्लास्टिक क्रिसेंट चेन कन्वेयर चेन

घिसाव पट्टी लेआउट

यह उपलब्ध स्थान के आधार पर भिन्न हो सकता है, लेकिन कृपया नीचे दिए गए उदाहरण को देखें।

*TO-प्रकार स्टेनलेस टॉप चेन उपयोग करते समय, कृपया घिसाव पट्टी व्यवस्था करते समय चेन आयामों की पुष्टि करने के लिए नीचे दिए गए उदाहरण को देखें।

・ घिसाव पट्टी स्थापना का उदाहरण (1)

・TOSP1143 + कॉर्नर स्प्रोकेट का उपयोग करते समय

घिसाव पट्टी स्थापना का उदाहरण

चेन के फंसने से बचाने के लिए, घुमावदार प्लास्टिक रेल के निकास के तुरंत बाद प्रवेश और सीधी रेल को तिरछा कर दें।

नोट: यदि आप PR-PH545-W पर विचार कर रहे हैं, तो कृपया हमसे संपर्क करें।

・ घिसाव पट्टी की स्थापना का उदाहरण (2)

・TORP1143 + कॉर्नर स्प्रोकेट का उपयोग करते समय

घिसाव पट्टी स्थापना का उदाहरण

चेन के फंसने से बचाने के लिए, घुमावदार प्लास्टिक रेल के निकास के तुरंत बाद प्रवेश और सीधी रेल को तिरछा कर दें।

नोट: यदि आप PR-PH1035-W पर विचार कर रहे हैं, तो कृपया हमसे संपर्क करें।

・ घिसाव पट्टी की स्थापना का उदाहरण (3)

・TORP1143 + घुमावदार कोने वाली प्लास्टिक प्लास्टिक रेल उपयोग करते समय

घिसाव पट्टी स्थापना का उदाहरण

चेन के फंसने से बचाने के लिए, घुमावदार प्लास्टिक रेल के निकास के तुरंत बाद प्रवेश और सीधी रेल को तिरछा कर दें।

नोट: यदि आप PR-PH1035-W पर विचार कर रहे हैं, तो कृपया हमसे संपर्क करें।

कन्वेयर लेआउट पर विचार

कन्वेयर पर घिसाव और तापमान परिवर्तन के कारण होने वाले खिंचाव को अवशोषित करने के लिए टेक-अप तंत्र स्थापित करना सुनिश्चित करें।

कृपया नीचे दिए गए उदाहरण को देखें।

कन्वेयर लेआउट पर विचार
शीर्ष पर वापस जाएं

2-10. कन्वेयर एक्सटेंशन

जैसे-जैसे कन्वेयर की कन्वेयर की लंबाई बढ़ती है, चेन का तनाव बढ़ता जाता है और उसकी ताकत अपर्याप्त हो जाती है। ऐसे मामलों में, कन्वेयर को बढ़ाया जाता है।

कन्वेयर को विस्तारित करने के तीन तरीके हैं, लेकिन कन्वेयर का ऊंचाई संबंध, परिवहन किए गए माल के सुचारू हस्तांतरण के लिए महत्वपूर्ण है।

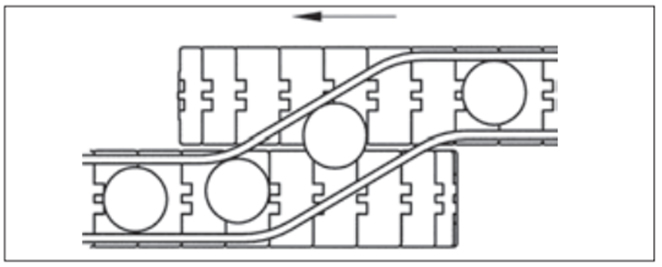

2-10-1. समानांतर स्थानांतरण

यह केवल गाइड का उपयोग करके दो समानांतर आसन्न कन्वेयर पर सामग्री स्थानांतरित करने की सबसे पसंदीदा विधि है।

समानांतर स्थानांतरण
  • 1. चेन की ऊंचाई समान होनी चाहिए या भेजने वाले पक्ष की चेन थोड़ी ऊंची होनी चाहिए।
  • 2. गाइड चैनल चिकनी होनी चाहिए ताकि परिवहन की जाने वाली वस्तुओं को आसानी से निर्देशित किया जा सके।

2-10-2. डेड प्लेट Dead प्लेट ट्रांसफर

जब दोनों कन्वेयर को समकोण पर रखा जाता है, तो उन्हें डेड प्लेट (डेड प्लेट) से बदल दिया जाता है।

डेड प्लेट (मृत प्लेट) गुजरना
  • 1. डेड प्लेट भेजने वाली श्रृंखला की ऊंचाई से थोड़ा कम होना चाहिए।
  • 2. माल के सुचारू परिवहन को सुनिश्चित करने के लिए डेड प्लेट के कोनों को चम्फर किया गया है।
  • 3. प्राप्त करने वाले पक्ष पर चेन के संचालित पक्ष पर कॉर्डल क्रिया के कारण होने वाली ऊपर और नीचे की गति के कारण चेन के संपर्क से बचने के लिए सावधानी से स्थापित करें।

2-10-3. टर्नटेबल डिलीवरी

टर्नटेबल डिलीवरी

एक घूर्णन डिस्क (टर्नटेबल) का उपयोग करके परिवहन की गई वस्तुओं को सक्रिय रूप से स्थानांतरित करने की एक विधि।

टर्नटेबल की ऊँचाई

  • - इसे परिवहन पक्ष पर चेन की ऊंचाई से थोड़ा कम रखें।
    - इसे वापसी मार्ग चेन की ऊंचाई से थोड़ा अधिक ऊंचा बनाएं।

टर्नटेबल की बाहरी परिधि को चैम्फर करें।

आम तौर पर, टर्नटेबल का केंद्र ड्राइव और संचालित स्प्रोकेट के केंद्र के पास संरेखित होता है, लेकिन कॉर्डल एक्शन के प्रभावों से बचने के लिए, केवल केंद्र की स्थिति (सी) को आगे बढ़ाना बेहतर होता है, जो ऊपर और नीचे की गति के प्रभावों को खत्म कर देगा और टर्नटेबल को अधिक स्थिर बना देगा।

शीर्ष पर वापस जाएं

2-11. ऊष्मा-प्रतिरोधी, उच्च-गति (KV) टॉप चेन उपयोग करते समय ध्यान देने योग्य महत्वपूर्ण बिंदु

2-11-1. कमरे के तापमान पर उपयोग करने पर

  • 1. हम अनुशंसा करते हैं कि घिसाव पट्टी सामग्री स्टील, स्टील (हार्ड क्रोम प्लेटेड और बफ़्ड), या स्टेनलेस स्टील (कोल्ड-रोल्ड सामग्री) हो।
  • 2. काले घिसे हुए कण उत्पन्न होंगे। इसे नियमित रूप से साफ़ करें।
  • 3. धीमी शुरुआत और धीमी गति से रुकें।

2-11-2. उच्च तापमान पर उपयोग करते समय

  • 1. हम घिसाव पट्टी सामग्री के लिए स्टेनलेस स्टील (कोल्ड रोल्ड सामग्री) का उपयोग करने की सलाह देते हैं।
  • 2. घिसाव पट्टी लगाते समय, तापीय प्रसार को ध्यान में रखते हुए, केवल एक सिरे को ही लगाएँ। घिसाव पट्टी के बीच की दूरी तय करते समय भी तापीय प्रसार को ध्यान में रखें।
    (संदर्भ: SUS304 का रैखिक विस्तार गुणांक...1.8×10-5 /℃)

(उदाहरण) स्टेनलेस स्टील की घिसाव पट्टी और घिसाव पट्टी के बीच के अंतराल को ठीक करना

उच्च तापमान पर उपयोग किए जाने पर

*... TTP-KV, TPS-KV, TTUP-KV, और TPU-KV पर लागू होता है। RSP35(40/60)-KV के लिए, ऊपर दी गई तालिका 10 देखें।

अंतराल S जब घिसाव पट्टी लंबाई 500 मिमी हो

ऑपरेटिंग तापमान ℃ 50 ～ 100 100 ～ 150 150 ～ 200 200 ～ 250
गैप एस 1.5 2 2.5 3
  • 3. जब परिवेश का तापमान 150°C से कम हो तो मानक स्टील स्प्रोकेट का उपयोग किया जा सकता है।
    150°C से ज़्यादा तापमान के लिए, एक विशेष स्प्रोकेट की आवश्यकता होती है। कृपया विवरण के लिए हमसे संपर्क करें।
  • 4. बहु-तार चेन का उपयोग करते समय, चेन के बीच का अंतर निम्नलिखित आयामों का होना चाहिए।
    उच्च तापमान पर उपयोग किए जाने पर
  • 5. चेन के तापीय विस्तार को अवशोषित करने के लिए टेक-अप आवश्यक है। चेन के ऑपरेटिंग तापमान पर पहुँचने के बाद ही टेक-अप को हमेशा समायोजित करें।
    तापमान कम करते समय, पहले टेक-अप को ढीला करना सुनिश्चित करें।
  • 6. काले घिसे हुए कण उत्पन्न होंगे। इसे नियमित रूप से साफ़ करें।
  • 7. स्टार्ट करते समय धीमी गति से स्टार्ट करें (इन्वर्टर कंट्रोल आदि का उपयोग करके) और रुकते समय धीमी गति से स्टॉप का उपयोग करें।
शीर्ष पर वापस जाएं
