तकनीकी डेटा टॉप चेन चयन
यह पृष्ठ हमारे प्लास्टिक मॉड्यूलर चेन (चौड़ाई अनुसार ढाला गया), टॉप चेन और प्लास्टिक ब्लॉक चेन के लिए एक सामान्य पृष्ठ है।
यदि आप चयन प्रक्रिया और महत्वपूर्ण बिंदु देखना चाहते हैं, तो कृपया नीचे आगे बढ़ें।
यदि आप किसी उत्पाद श्रृंखला को सीमित करना या अस्थायी रूप से चुनना चाहते हैं,
कृपया यहां क्लिक करें।
यदि आपकी उपयोग शर्तें तय हो गई हैं और आप विस्तृत चयन चाहते हैं,
कृपया यहां क्लिक करें।
टॉप चेन चयन प्रक्रिया
अपनी परिवहन स्थितियों के लिए सबसे उपयुक्त टॉप चेन और घिसाव पट्टी चयन करने के लिए नीचे दिए गए चरणों का पालन करें।
(मुख्य पाठ तक स्क्रॉल करने के लिए प्रत्येक आइटम पर क्लिक करें।)
- 1. परिवहन की स्थिति की जाँच करें
- 2. चेन विनिर्देश चयन
- 3.चलती घिसाव पट्टी सामग्री का चयन
- 4. गुणांकों का निर्धारण
- 5. चेन तनाव और बिजली आवश्यकताओं की गणना
- 6. श्रृंखला प्रारूप पर निर्णय लेना
नोट: यदि आप कम तापमान और रासायनिक प्रतिरोधी (UPE) विनिर्देश का चयन करना चाहते हैं, तो कृपया प्लास्टिक ब्लॉक चेन RSP80-UPE पूछताछ पत्र भरें और हमसे संपर्क करें।
चरण 1. परिवहन की स्थिति की जाँच करें
परिवहन की स्थिति की जाँच करें.
परिवहन स्थिति पुष्टिकरण आइटम
| 1. परिवहन की गई वस्तुएँ | (1)सामग्री |
|---|---|
| (2) प्रति टुकड़ा द्रव्यमान (ग्राम/टुकड़ा) | |
| (3) आकार | |
| (4) आयाम (लंबाई x चौड़ाई x ऊंचाई) (व्यास Φ x ऊंचाई) मिमी | |
| (5) दिशा बताना | |
| 2. परिवहन मार्ग | (1) सीधा परिवहन और घुमावदार परिवहन |
| (2) कन्वेयर लंबाई मीटर | |
| (3) कन्वेयर चौड़ाई मिमी | |
| (4) परिवहन लेआउट | |
| (5) अंतरिक्ष मीटर | |
| 3. परिवहन की शर्तें | (1) परिवहन मात्रा बीपीएम/टुकड़े |
| (2) स्थानांतरण अंतराल मिमी | |
| (3) कन्वेयर गति मीटर/मिनट | |
| (4) स्नेहन | |
| (5) परिवहन किये गये माल का स्टॉक है या नहीं (संचय है या नहीं, तथा प्रतिशत) (यदि हां, तो संचय की लंबाई: मीटर) | |
| 4.उपयोग की शर्तें | (1) तापमान ℃ |
| (2) संक्षारक स्थितियां जैसे रसायन, पानी और आर्द्रता (विभिन्न तरल पदार्थों के लिए संक्षारण प्रतिरोध देखें) (यदि लागू हो, तो तरल का नाम) | |
| (3) कांच के टुकड़े, पेंट के टुकड़े, धातु पाउडर, रेत या अन्य अपघर्षक पदार्थों की उपस्थिति | |
| (4) पराबैंगनी प्रकाश विकिरणित है या नहीं |
2-(4) परिवहन लेआउट और अन्य नोट्स
चरण 2. चेन विनिर्देशों का चयन करें
2-1. चेन विनिर्देश चयन
परिवहन की जाने वाली वस्तु की सामग्री के आधार पर उपयुक्त शीर्ष प्लेट सामग्री का चयन करने के लिए तालिका 1 देखें।
टिप्पणी)
- 1. कृपया चेन प्रकार, उपयोगी तापमान और स्थितियों के लिए प्रत्येक उत्पाद पृष्ठ देखें।
- 2. संक्षारण प्रतिरोध के लिए, कृपया विभिन्न तरल पदार्थों के खिलाफ संक्षारण प्रतिरोध देखें।
तालिका 1. शीर्ष प्लेट सामग्री चयन तालिका
| परिवहन किए गए सामान | शीर्ष प्लेट सामग्री |
स्नेहन | |||
|---|---|---|---|---|---|
| कोई नहीं | हाँ | ||||
| अपघर्षक समावेशन | |||||
| कोई नहीं | हाँ | कोई नहीं | हाँ | ||
| - टिन के डिब्बे, एल्युमीनियम के डिब्बे, लोहे के डिब्बे, धातु के पन्नी के कंटेनर नोट 3 - प्लास्टिक, प्लास्टिक-लेपित कंटेनर, कागज कंटेनर नोट 4 |
पॉलीएसीटल | C | × | A | D |
| स्टेनलेस | D | C | B | A | |
| ・कांच की बोतलें, कांच के उत्पाद, चीनी मिट्टी की चीज़ें नोट 5 ・विभिन्न औद्योगिक भाग नोट 6 |
पॉलीएसीटल | D | × | B | × |
| स्टेनलेस | C | C | A | A | |
टिप्पणी)
- 1. "A": अत्यधिक अनुशंसित, "B": अनुशंसित, "C": स्वीकार्य के बीच अनुशंसित, "D": स्वीकार्य, "×": अनुपयुक्त।
- 2. यदि खाद्य और पेय पदार्थ परिवहन लाइनों पर जीवाणुरोधी और कवकरोधी प्रदर्शन की आवश्यकता है, तो जीवाणुरोधी और कवकरोधी (MWS) विनिर्देश का चयन करें।
- 3. इसमें बीयर के डिब्बे, शीतल पेय के डिब्बे, तथा धातु के ढक्कन, तली और फाइबर वाले डिब्बे शामिल हैं।
- 4. इसमें डेयरी उत्पादों जैसे दूध, पनीर और आइसक्रीम, कन्फेक्शनरी आदि के लिए प्लास्टिक, प्लास्टिक-लेपित और कागज के कंटेनर, साथ ही पेपर बोर्ड या पेपर-बॉटम उत्पाद जैसे साबुन और अनाज शामिल हैं।
- 5. इसमें शराब, भोजन, फार्मास्यूटिकल्स, सौंदर्य प्रसाधन आदि के लिए उपयोग की जाने वाली कांच की बोतलें और कांच के कंटेनर शामिल हैं।
- 6. इसमें मशीन के पुर्जे, मोल्ड, कास्टिंग, फोर्जिंग, धातु, बेयरिंग, बोल्ट, नट आदि शामिल हैं।
2-2. शीर्ष प्लेट की चौड़ाई का चयन
सामान्यतः, ऊपरी प्लेट की चौड़ाई परिवहन की जाने वाली वस्तु की चौड़ाई से थोड़ी बड़ी चुनी जाती है।
यदि परिवहन की जाने वाली वस्तु की चौड़ाई अधिक है और ऊपरी प्लेट की चौड़ाई पर्याप्त नहीं है, तो समान चौड़ाई की बहु-तार जंजीरों का उपयोग किया जाता है। हालाँकि अलग-अलग चौड़ाई की बहु-तार जंजीरों का उपयोग किया जा सकता है, लेकिन इसकी अनुशंसा नहीं की जाती है क्योंकि जंजीर पर लगने वाला तनाव असमान होगा।
आप प्लास्टिक मॉड्यूलर चेन भी उपयोग कर सकते हैं।

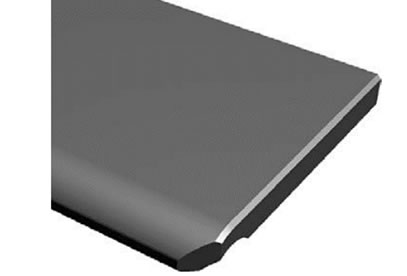

・ कटे हुए उत्पाद की शीर्ष प्लेट का अंतिम चेहरा आकार
कटे हुए अंतिम भाग के शीर्ष को लगभग C0.5 से 0.8 तक चम्फर किया जाता है, तथा चारों कोनों को लगभग C2 तक चम्फर किया जाता है।
| अंत आकार |
|---|
 |
टिप्पणी)
- 1. यह मशीनीकृत है।
- 2. यदि कैटलॉग में सूचीबद्ध नहीं की गई शीर्ष प्लेट की चौड़ाई निर्मित की जाती है, तो अंतिम चेहरे का आकार ऊपर दिखाए अनुसार होगा।
- 3. परामर्श के आधार पर विशेष अंतिम आकृतियाँ भी तैयार की जा सकती हैं।
- 4. यदि शीर्ष प्लेट की चौड़ाई छोटी है, तो चैम्फरिंग भिन्न हो सकती है।
- 5. क्योंकि शीर्ष प्लेट की चौड़ाई मशीनीकृत है, मुख्य श्रृंखला मुद्रांकन और प्रारूप भिन्न होगा।
चरण 3. घिसाव पट्टी सामग्री का चयन करें
श्रृंखला विनिर्देशों से उपयुक्त घिसाव पट्टी सामग्री का चयन करें।
तालिका 2. घिसाव पट्टी सामग्री के लिए चयन तालिका
| जंजीर | घिसाव पट्टी सामग्री | स्नेहन | |||
|---|---|---|---|---|---|
| कोई नहीं | हाँ | ||||
| अपघर्षक समावेशन | |||||
| कोई नहीं | हाँ | कोई नहीं | हाँ | ||
| स्टेनलेस स्टील टॉप चेन ・ सीधा परिवहन के लिए घुमावदार परिवहन के लिए |
स्टेनलेस | D | D | B | B |
| इस्पात | D | C | B | A | |
| प्लास्टिक रेल (पी-रेल) पीएलएफ रेल |
A | × | A | × | |
| एम रेल एसजे-सीएनओ |
A | × | × | × | |
| प्लास्टिक टॉप चेन प्लास्टिक ब्लॉक चेन प्लास्टिक मॉड्यूलर चेन (चौड़ाई अनुसार ढाला गया) ・ सीधा परिवहन के लिए घुमावदार परिवहन के लिए |
स्टेनलेस | B | D | A | A |
| इस्पात | A | C | D | D | |
| प्लास्टिक रेल (पी-रेल) | D | × | A | × | |
| पीएलएफ रेल | B | × | A | × | |
| एम रेल एसजे-सीएनओ |
A | × | × | × | |
टिप्पणी)
- 1. "A": अत्यधिक अनुशंसित, "B": अनुशंसित, "C": स्वीकार्य के बीच अनुशंसित, "D": स्वीकार्य, "×": अनुपयुक्त।
- 2. बिना स्नेहन के लैम्ब्डा प्रकार के स्टेनलेस टॉप चेन उपयोग करें।
- 3. ताप-प्रतिरोधी/उच्च गति (के.वी.) विनिर्देशों के लिए, कमरे के तापमान पर स्टेनलेस स्टील या स्टील घिसाव पट्टी उपयोग करें, तथा उच्च तापमान (50°C से अधिक) पर स्टेनलेस स्टील का उपयोग करें।
- 4. अनुशंसित धातु घिसाव पट्टी = कोल्ड रोल्ड सामग्री।
- 5. तेल स्नेहन के लिए स्टील रेल दिखाए गए हैं।
प्लास्टिक रेल सामग्री, बाहरी रंग और विशेषताएं
| सामग्री और बाहरी रंग | विशेषताएँ | |
|---|---|---|
| प्लास्टिक रेल (पी रेल) |
अति-उच्च आणविक भार पॉलीइथाइलीन (दिखने में रंग: सफेद या हरा) |
・सबसे आम रेल ・मशीनीकृत या एक्सट्रूडेड उत्पाद ・गीली परिस्थितियों में उपयोग के लिए प्लास्टिक टॉप चेन सिफारिश की जाती है। - इसमें जल अवशोषण कम होता है और यह रसायनों और प्रभावों के प्रति अत्यधिक प्रतिरोधी भी है। |
| पीएलएफ रेल | कम घर्षण / घिसाव-रोधी प्रतिरोध अति-उच्च आणविक भार पॉलीइथिलीन (बाहरी रंग: सफेद) |
・P रेल की तुलना में कम घर्षण और अधिक घिसाव प्रतिरोध वाली रेल ・मशीनीकृत या एक्सट्रूडेड उत्पाद |
| एम रेल एसजे-सीएनओ |
विशेष पॉलियामाइड (एम रेल: बाहरी रंग: नीला) (एसजे-सीएनओ: रंग: बैंगनी) |
・शुष्क परिस्थितियों के लिए रेल - घिसाव प्रतिरोधी रेल ・मशीनीकृत उत्पाद |
नोट: परिचालन तापमान सीमा
प्लास्टिक रेल (पी-रेल), पीएलएफ रेल: -20℃ से 60℃
एम रेल एसजे-सीएनओ: -20℃ से 80℃
चरण 4. गुणांक निर्धारित करें
तालिका 3 से 6 में गुणांक हमारे अपने प्रयोगात्मक आंकड़ों पर आधारित हैं।
परिचालन स्थितियों, वातावरण, परिवहन की जाने वाली वस्तुओं के आकार और सामग्री (विनिर्देशों), श्रृंखला संदूषण की डिग्री आदि के आधार पर अंतर हो सकता है। चरण 5 में तनाव गणना में प्रत्येक गुणांक का उपयोग करें।
तालिका 3. टॉप चेन और संगम सामग्री के बीच गतिशील घर्षण गुणांक (μ1, μ2)
| समकक्ष | स्नेहन की स्थिति | शीर्ष प्लेट सामग्री/विनिर्देश | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| स्टेनलेस नोट) 1 |
इस्पात | पॉलीएसीटल | केवीनोट)2 | DIA MPD |
HTW | MF | HS | ||||||
| मानक श्रृंखला नोट 3 | कम घर्षण विनिर्देश नोट 4 | CB | ALF | ||||||||||
| घिसाव पट्टी सामग्री (μ 1) |
स्टेनलेस | कोई स्नेहन नहीं (सूखा) | 0.35 | 0.35 | 0.25 | 0.20 | - | 0.14 | 0.25 | 0.30 | 0.35 | 0.27 | 0.25 |
| जल स्नेहन | 0.35 | - | 0.25 | 0.20 | - | 0.14 | 0.25 | - | 0.35 | - | - | ||
| साबुन के पानी से स्नेहन | 0.20 | - | 0.15 | 0.15 | - | 0.11 | 0.16 | - | 0.20 | - | - | ||
| तेल स्नेहन | 0.20 | 0.20 | - | - | - | - | - | - | - | - | - | ||
| इस्पात | कोई स्नेहन नहीं (सूखा) | 0.35 | 0.35 | 0.25 | 0.17 | - | 0.14 | 0.25 | 0.30 | 0.35 | 0.27 | 0.25 | |
| जल स्नेहन | - | - | - | - | - | - | - | - | - | - | - | ||
| साबुन के पानी से स्नेहन | - | - | - | - | - | - | - | - | - | - | - | ||
| तेल स्नेहन | 0.20 | 0.20 | - | - | - | - | - | - | - | - | - | ||
| प्लास्टिक रेल (पी रेल) एम रेल नोट)5 |
कोई स्नेहन नहीं (सूखा) | 0.25 | 0.25 | 0.25 | 0.20 | 0.20 | 0.15 | - | 0.30 | 0.30 | 0.27 | - | |
| जल स्नेहन | 0.25 | - | 0.25 | 0.20 | 0.20 | 0.15 | - | - | 0.30 | - | - | ||
| साबुन के पानी से स्नेहन | 0.15 | - | 0.15 | 0.13 | - | 0.11 | - | - | 0.20 | - | - | ||
| तेल स्नेहन | 0.15 | 0.15 | - | - | - | - | - | - | - | - | - | ||
| एसजे-सीएनओनोट)5 | कोई स्नेहन नहीं (सूखा) | 0.20 | 0.20 | 0.20 | 0.15 | - | 0.13 | - | 0.30 | 0.24 | 0.22 | 0.25 | |
| जल स्नेहन | 0.20 | - | 0.20 | 0.15 | - | 0.13 | - | - | 0.24 | - | - | ||
| साबुन के पानी से स्नेहन | 0.15 | - | 0.12 | 0.12 | - | 0.11 | - | - | 0.20 | - | - | ||
| तेल स्नेहन | 0.15 | 0.15 | - | - | - | - | - | - | - | - | - | ||
| पीएलएफ रेल | कोई स्नेहन नहीं (सूखा) | - | - | 0.18 | 0.14 | - | 0.12 | - | - | - | - | - | |
| जल स्नेहन | - | - | 0.18 | 0.14 | - | 0.12 | - | - | - | - | - | ||
| साबुन के पानी से स्नेहन | - | - | 0.12 | 0.12 | - | 0.11 | - | - | - | - | - | ||
| तेल स्नेहन | - | - | - | - | - | - | - | - | - | - | - | ||
| परिवहन किए गए सामान सामग्री (μ 2) |
धातु के डिब्बे | कोई स्नेहन नहीं (सूखा) | 0.35 | - | 0.25 | 0.20 | 0.19 | 0.14 | 0.23 | 0.30 | 0.35 | 0.28 | 0.22 |
| जल स्नेहन | 0.35 | - | 0.25 | 0.20 | 0.19 | 0.14 | 0.23 | - | 0.35 | - | - | ||
| साबुन के पानी से स्नेहन | 0.20 | - | 0.14 | 0.13 | - | 0.11 | 0.15 | - | 0.20 | - | - | ||
| तेल स्नेहन | - | - | - | - | - | - | - | - | - | - | - | ||
| कांच की बोतल | कोई स्नेहन नहीं (सूखा) | 0.25 | - | 0.22 | 0.14 | 0.12 | 0.10 | 0.18 | 0.25 | 0.22 | 0.25 | - | |
| जल स्नेहन | 0.25 | - | 0.22 | 0.14 | 0.12 | 0.10 | 0.18 | - | 0.22 | - | - | ||
| साबुन के पानी से स्नेहन | 0.20 | - | 0.14 | 0.14 | - | 0.10 | 0.15 | - | 0.10 | - | - | ||
| तेल स्नेहन | - | - | - | - | - | - | - | - | - | - | - | ||
| प्लास्टिक के कंटेनर | कोई स्नेहन नहीं (सूखा) | 0.35 | - | 0.25 | 0.17 | 0.16 | 0.13 | 0.20 | 0.30 | 0.30 | 0.28 | 0.20 | |
| जल स्नेहन | 0.35 | - | 0.25 | 0.17 | 0.16 | 0.13 | 0.20 | - | 0.30 | - | - | ||
| साबुन के पानी से स्नेहन | 0.20 | - | 0.15 | 0.13 | - | 0.11 | 0.15 | - | 0.20 | - | - | ||
| तेल स्नेहन | - | - | - | - | - | - | - | - | - | - | - | ||
| पेपर पैक | कोई स्नेहन नहीं (सूखा) | 0.40 | - | 0.31 | 0.29 | 0.29 | 0.22 | 0.35 | 0.38 | 0.35 | 0.38 | 0.32 | |
| जल स्नेहन | 0.40 | - | 0.31 | 0.29 | 0.29 | 0.22 | 0.35 | - | - | - | - | ||
| साबुन के पानी से स्नेहन | 0.20 | - | 0.20 | 0.20 | - | 0.12 | 0.20 | - | - | - | - | ||
| तेल स्नेहन | - | - | - | - | - | - | - | - | - | - | - | ||
टिप्पणी)
- 1. बिना स्नेहन के लैम्ब्डा विनिर्देश स्टेनलेस टॉप चेन उपयोग करें।
- 2. ऊष्मा-प्रतिरोधी, उच्च-गति (KV) विनिर्देशन कमरे के तापमान पर घर्षण गुणांक है। उच्च तापमान (50°C से अधिक) पर, 0.35 का गतिक घर्षण गुणांक लागू किया जाना चाहिए। ऊष्मा-प्रतिरोधी, उच्च-गति (KV150) विनिर्देशन केवल शुष्क परिस्थितियों के लिए है।
- 3. लागू: मानक श्रृंखला, रासायनिक प्रतिरोधी (वाई), चालक (ई), प्रभाव प्रतिरोधी (डीआईवाई), धातु का पता लगाने योग्य (एमपीडब्ल्यू), अम्ल प्रतिरोधी (एआर), पराबैंगनी प्रतिरोधी (यूवीआर), और प्लास्टिक क्रिसेंट चेन।
- 4. लागू: कम घर्षण / घिसाव-रोधी (LFW, LFG, LFB) विनिर्देश, कम घर्षण (NLF, WR) विनिर्देश, कम घर्षण / घिसाव-रोधी (HG) विनिर्देश, जीवाणुरोधी और कवकनाशी (MWS) विनिर्देश।
- 5. एम-रेल और एसजे-सीएनओ विशेष रूप से शुष्क परिस्थितियों के लिए डिज़ाइन की गई घिसाव पट्टी हैं।
- 6. जब पानी से चिकनाई की जाती है, तो स्टेनलेस स्टील पिन प्रकार प्लास्टिक पिन प्रकार की तुलना में तेजी से घिसते और बढ़ते हैं।
- 7. परिवहन की जाने वाली वस्तु के प्रकार के आधार पर, (μ2) का मान अधिक हो सकता है और आसंजन हो सकता है। हम प्रत्येक परिवहन के लिए गतिशील घर्षण गुणांक मापने की सलाह देते हैं।
तालिका 4. संचरित वस्तु और प्लास्टिक रोलर के बीच रोलिंग घर्षण गुणांक (μ3)
| लक्ष्य श्रृंखला | रोलिंग घर्षण गुणांक |
|---|---|
| संचय श्रृंखला TTPDH-LBP प्रकार घुमावदार संचयन श्रृंखला TPUS-LBP प्रकार, TPUS-Y-LAP-LFB-MFR प्रकार |
0.10 |
| घुमावदार संचय श्रृंखला TPUS-Y-LAP प्रकार, TP-30UTW-LAP प्रकार, TP-36UTW-LAP प्रकार | 0.07 |
तालिका 5. घुमावदार घिसाव पट्टी उपयोग करते समय कोण गुणांक (αL) और लंबाई गुणांक (αS)
| शीर्ष प्लेट सामग्री | स्नेहन की स्थिति | पार्श्व झुकने वाला कोण | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 30° | 60° | 90° | 120° | 150° | 180° | ||||
| कोण गुणांक (αL) | स्टेनलेस स्टील या स्टील | कोई स्नेहन/जल स्नेहन नहीं | 1.20 | 1.45 | 1.75 | 2.10 | 2.50 | 3.00 | |
| साबुन के पानी से स्नेहन | 1.10 | 1.25 | 1.35 | 1.50 | 1.70 | 1.85 | |||
| तेल स्नेहन | 1.10 | 1.25 | 1.35 | 1.50 | 1.70 | 1.85 | |||
| पॉलीएसीटल | मानक श्रृंखला नोट 3 | कोई स्नेहन/जल स्नेहन नहीं | 1.15 | 1.30 | 1.50 | 1.70 | 1.90 | 2.20 | |
| साबुन के पानी से स्नेहन | 1.10 | 1.15 | 1.25 | 1.35 | 1.50 | 1.60 | |||
| कम घर्षण विनिर्देश नोट 4 | कोई स्नेहन/जल स्नेहन नहीं | 1.10 | 1.25 | 1.35 | 1.50 | 1.70 | 1.85 | ||
| साबुन के पानी से स्नेहन | 1.10 | 1.15 | 1.25 | 1.35 | 1.50 | 1.60 | |||
| CB | कोई स्नेहन/जल स्नेहन नहीं | 1.10 | 1.25 | 1.35 | 1.50 | 1.70 | 1.85 | ||
| साबुन के पानी से स्नेहन | - | - | - | - | - | - | |||
| ALF | कोई स्नेहन/जल स्नेहन नहीं | 1.10 | 1.15 | 1.25 | 1.35 | 1.50 | 1.60 | ||
| साबुन के पानी से स्नेहन | 1.05 | 1.10 | 1.20 | 1.25 | 1.35 | 1.40 | |||
| केवीनोट)2 | कोई स्नेहन/जल स्नेहन नहीं | 1.15 | 1.30 | 1.50 | 1.70 | 1.90 | 2.20 | ||
| साबुन के पानी से स्नेहन | 1.10 | 1.20 | 1.30 | 1.40 | 1.50 | 1.65 | |||
| DIA,MPD | कोई स्नेहन नहीं (सूखा) | 1.15 | 1.35 | 1.60 | 1.85 | 2.20 | 2.55 | ||
| HTW | कोई स्नेहन/जल स्नेहन नहीं | 1.20 | 1.45 | 1.75 | 2.10 | 2.50 | 3.00 | ||
| साबुन के पानी से स्नेहन | 1.10 | 1.25 | 1.35 | 1.50 | 1.70 | 1.85 | |||
| MF | कोई स्नेहन नहीं (सूखा) | 1.15 | 1.35 | 1.55 | 1.75 | 2.05 | 2.35 | ||
| HS | कोई स्नेहन नहीं (सूखा) | 1.15 | 1.30 | 1.50 | 1.70 | 1.90 | 2.20 | ||
| लंबाई कारक (αS) | 0.5 | 1 | 1.6 | 2.1 | 2.6 | 3.1 | |||
टिप्पणी)
- 1. ऐसे घुमावदार कन्वेयर के लिए स्नेहन की सलाह दी जाती है जहाँ चेन और घिसाव पट्टी एक-दूसरे के विरुद्ध खिसकती हैं। विशेष रूप से 90° से अधिक के पार्श्व कोण वाले घुमावदार कन्वेयर के लिए, चेन या घिसाव पट्टी अपेक्षाकृत कम समय में असमान रूप से घिस सकती है, जिससे चेन ऊपर उठ सकती है। यदि स्नेहन संभव न हो, तो पार्श्व झुकाव को रोकने के लिए कॉर्नर डिस्क का उपयोग करने पर विचार करें।
- 2. ताप प्रतिरोध और उच्च गति (KV) मानक सामान्य तापमान के लिए हैं। उच्च तापमान (50°C से अधिक) पर, कृपया बिना स्नेहन या जल स्नेहन वाले स्टील या स्टेनलेस स्टील के लिए इन मानों को लागू करें।
- 3. लागू: मानक श्रृंखला, रासायनिक प्रतिरोधी (वाई), चालक (ई), प्रभाव प्रतिरोधी (डीआईवाई), धातु का पता लगाने योग्य (एमपीडब्ल्यू), यूवी प्रतिरोधी (यूवीआर), और प्लास्टिक क्रिसेंट चेन।
- 4. लागू: कम घर्षण / घिसाव-रोधी (LFW, LFG, LFB) विनिर्देश, कम घर्षण (NLF, WR) विनिर्देश, कम घर्षण / घिसाव-रोधी (HG) विनिर्देश, जीवाणुरोधी और कवकनाशी (MWS) विनिर्देश।

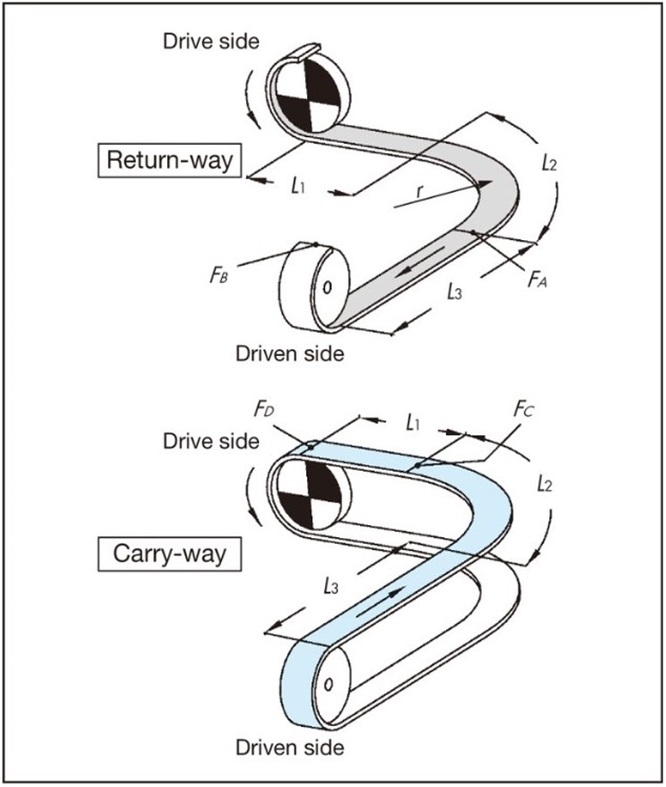

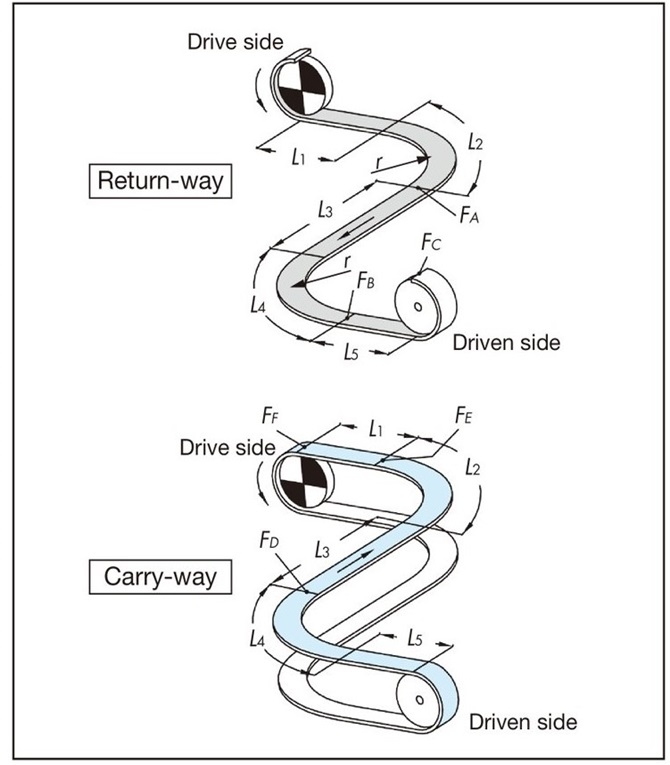

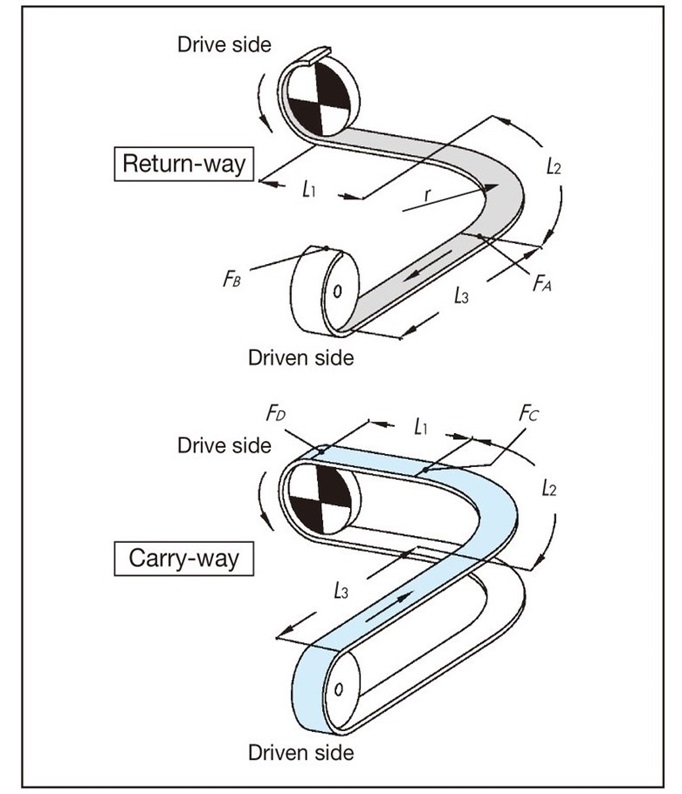

तालिका 6. कोने वाली डिस्क का उपयोग करते समय कोण गुणांक (αc)
| लक्ष्य श्रृंखला | कोण गुणांक (αc) |
|---|---|
| TPUSR550 प्रकार TPUSR826 प्रकार टीपीयूएच-बीओ प्रकार TPUN555 प्रकार TPUN550-LH प्रकार TPUN535-LH प्रकार टीपी-यूबी36 प्रकार TP-50UNS प्रकार (D76 सहित) |
बेयरिंग के साथ कॉर्नर डिस्क: 1.1 बेयरिंग के बिना कॉर्नर डिस्क: 1.15 |
टिप्पणी)
- 1. αc एक गुणांक है जिसका उपयोग कोने वाली डिस्क का उपयोग करके चेन द्वारा घुमावदार परिवहन के लिए किया जाता है, और यह पार्श्व झुकाव कोण की परवाह किए बिना स्थिर रहता है।
- 2. प्लास्टिक क्रिसेंट चेन टीओएस प्रकार के स्प्रोकेट कोनों पर इस्तेमाल होते हैं। अगर स्प्रोकेट शाफ्ट पर बियरिंग हैं, तो ऊपर दी गई तालिका में दिए गए मान लागू करें।
चरण 5. चेन तनाव और शक्ति आवश्यकताओं की गणना करें

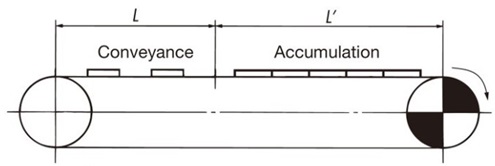

5-1. सीधा परिवहन के लिए F की गणना
नोट: SI इकाइयाँ और गुरुत्वाकर्षण इकाइयाँ
यह सूत्र SI इकाइयों और गुरुत्वाकर्षण इकाइयों, दोनों में लिखा गया है। गुरुत्वाकर्षण इकाइयों में तनाव F की गणना करते समय, गुरुत्वाकर्षण इकाइयों में भार (किलोग्राम) का मान SI इकाइयों में द्रव्यमान (किलोग्राम) के समान होता है।
प्रतीकों की व्याख्या
- F = श्रृंखला पर कार्यरत तनाव kN{kgf}
- m1 = अनुमानित श्रृंखला द्रव्यमान (किग्रा/मी)
- L = संवहन अनुभाग की लंबाई (मीटर)
- m2 = संवहन अनुभाग के माध्यम से ले जाई गई सामग्री का द्रव्यमान (किलोग्राम/मी)
- L' = संचय खंड की लंबाई (मीटर)
- m3 = संचायक में संवहन की गई सामग्री का द्रव्यमान (किलोग्राम/मी)
- μ1 = चेन और घिसाव पट्टी के बीच गतिशील घर्षण का गुणांक (तालिका 3 देखें)
- μ2 = संचयन खंड में श्रृंखला और संवहनित वस्तु के बीच गतिशील घर्षण गुणांक (तालिका 3 देखें)
- μ3 = प्लास्टिक रोलर और संचरित वस्तु के बीच रोलिंग घर्षण गुणांक (तालिका 4 देखें)
- αL = घिसाव पट्टी का उपयोग करते समय कोण कारक (तालिका 5 देखें)
- αC = कोने डिस्क का उपयोग करते समय कोण कारक (तालिका 6 देखें)
- αS = लंबाई कारक (तालिका 5 देखें)
- θ = झुकाव कोण (डिग्री)
- r = पार्श्व झुकाव की त्रिज्या (m)
- P = आवश्यक शक्ति (kW)
- V = चेन गति (मी/मिनट)
- ηनोट) = ड्राइव यूनिट की यांत्रिक ट्रांसमिशन दक्षता
नोट: कृपया ट्रांसमिशन यांत्रिक दक्षता निर्धारित करने के लिए उपयोग की जाने वाली ड्राइव इकाई की जांच करें।
एसआई इकाइयाँ (kN)
श्रृंखला पर कार्यरत तनाव
F = 9.80665 × 10-3 { (2.1m1 + m2) L・μ1 + (2.1m1 + m3) L'・μ1 + m3・L'・μ2 }
आवश्यक शक्ति
P = F・V 60η
गुरुत्वाकर्षण इकाई (किलोग्राम)
श्रृंखला पर कार्यरत तनाव
F = (2.1m1 + m2) L・μ1 + (2.1m1 + m3) L'・μ1 + m3・L'・μ2
आवश्यक शक्ति
P = F・V 6120η
नोट: संचयन श्रृंखला (टीटीपीडीएच-एलबीपी प्रकार, आदि) का उपयोग करते समय, μ2 का μ3 कृपया इसे बदलें और गणना करें।
5-2. घुमावदार परिवहन (एक घुमावदार खंड) के लिए F की गणना
मूलतः, यह सीधा परिवहन के समान ही है। कोनों पर लगने वाले तनाव को कोण गुणांक द्वारा ठीक किया जाता है।
नीचे दिए गए चित्र में परिवहन मार्ग के लिए एक उदाहरण गणना दिखाई गई है। घुमावदार परिवहन पर जहां चेन और घिसाव पट्टी फिसलती हैं, वहां चिकनाई का उपयोग करने की सलाह दी जाती है। विशेष रूप से, जब पार्श्व झुकाव कोण 90° से अधिक हो जाता है, तो चेन या घिसाव पट्टी अपेक्षाकृत कम समय में असमान रूप से घिस सकती है और चेन उखड़ सकती है। यदि चिकनाई संभव न हो, तो पार्श्व झुकाव को रोकने के लिए कॉर्नर डिस्क का उपयोग करने पर विचार करें।
F = 9.80665 × 10-3 ・FD (kN)
वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफए]
FA = m1(L1 + L2) μ1・αL 90°
L2 = r × αS 90°
[बी भाग तनाव: एफबी]
FB = 1.1 ×(FA + m1・L3・μ1)
परिवहन पक्ष तनाव
[सी भाग तनाव: एफसी]
FC ={FB + (m1 + m2) (L2 + L3) μ1 + m3 (L2 + L3) μ2}・αL 90°
L2 = r × αS 90°
[डी भाग तनाव: एफडी]
FD = FC + {(m1 + m2) L1・μ1 + m3・L1・μ2}
टिप्पणी
- 1. घुमावदार संचय श्रृंखला (जैसे टीपीयूएस-एलबीपी प्रकार) का उपयोग करते समय, μ2 का μ3 कृपया इसे बदलें और गणना करें।
- 2. कोने वाले भाग में कोने वाली डिस्क का उपयोग करते समय, कोण गुणांक αL के बजाय कोने वाली डिस्क कोण गुणांक αC का उपयोग करें।
5-3. घुमावदार परिवहन (दो घुमावदार खंड) के लिए F की गणना
जब किसी घुमावदार भाग पर घिसाव पट्टी या अन्य उपकरण को सरकाया जाए, तो 90 डिग्री के वक्रों की संख्या को दो तक सीमित रखें, क्योंकि इससे चेन स्पंदन हो सकता है।
यदि आप अधिक घुमावदार खंड स्थापित करना चाहते हैं, तो कन्वेयर को विभाजित करने या कोने वाली डिस्क का उपयोग करने पर विचार करें।
F = 9.80665 × 10-3 ・FF (kN)
वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफए]
FA = m1(L1 + L2) μ1・αL 90°
L2 = r × αS 90°
[बी भाग तनाव: एफबी]
FB = {FA + m1(L3 + L4) μ1} αL 90°
L4 = r × αS 90°
[सी भाग तनाव: एफसी]
FC = 1.1 × (FB + m1・L5・μ1)
परिवहन पक्ष तनाव
[डी भाग तनाव: एफडी]
FD = {FC + (m1 + m2) (L4 + L5) μ1 + m3(L4 + L5) μ2}・αL 90°
L4 = r × αS 90°
[E खंड पर तनाव: FE]
FE = {FD + (m1 + m2) (L2 + L3) μ1 + m3(L2 + L3) μ2}・αL 90°
L2 = r × αS 90°
[एफ भाग तनाव: एफएफ]
FF = FE + (m1 + m2) L1μ1 + m3・L1・μ2
टिप्पणी
- 1. घुमावदार संचय श्रृंखला (जैसे टीपीयूएस-एलबीपी प्रकार) का उपयोग करते समय, μ2 का μ3 कृपया इसे बदलें और गणना करें।
- 2. कोने वाले भाग में कोने वाली डिस्क का उपयोग करते समय, कोण गुणांक αL के बजाय कोने वाली डिस्क कोण गुणांक αC का उपयोग करें।

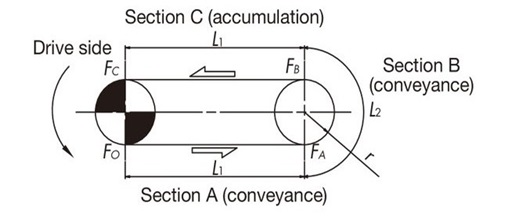

5-4. घुमावदार परिवहन (क्षैतिज ड्राइव) के लिए F की गणना
| लागू श्रृंखला | टीपीयूएच-बीओ प्रकार (क्षैतिज परिवहन के लिए), प्लास्टिक क्रिसेंट चेन (TORP प्रकार, TOSP प्रकार), स्टेनलेस स्टील टॉप चेन (TO प्रकार, TU प्रकार) |
|---|
मूलतः, यह सीधा परिवहन के समान ही है। कोनों पर लगने वाले तनाव को कोण गुणांक द्वारा ठीक किया जाता है।
नीचे दर्शाए गए परिवहन मार्ग के लिए एक गणना उदाहरण दिखाया गया है।
F = 9.80665 × 10-3 ・FC (kN)
[भाग ए पर तनाव: एफए] एफए = (एम1 + एम2)・ एल1 ・ μ1
[भाग बी पर तनाव: एफबी] एफबी = {एफए + (एम1 + एम2)・ एल2 ・ μ1}・α सी एल2 = आर ・α एस 180°
[सी सेक्शन पर तनाव: एफसी] एफसी = एफबी + (एम1 + एम3)・ एल1 ・ μ1 + एम3 ・ एल1 ・ μ2
5-5. TTUP(T)-M प्रकार और TTUPM838H प्रकार के घुमावदार परिवहन (एक घुमावदार खंड) के लिए F की गणना
तालिका 7 में दिए गए गुणांक हमारे आंतरिक प्रायोगिक आँकड़ों पर आधारित हैं। उपयोग की स्थितियों, परिवहन की जाने वाली वस्तुओं के आकार और सामग्री (विनिर्देशों) के आधार पर इनमें अंतर हो सकता है।
तनाव गणना के लिए प्रत्येक गुणांक का उपयोग करें।
F = 9.80665 × 10-3 ・FD (kN)
वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफए]
FA = m1(L1 + L2) μ1・αL 90°
L2 = r × αS 90°
[बी भाग तनाव: एफबी]
FB = 1.1 ×(FA + m1・L3・μ1)
परिवहन पक्ष तनाव
[सी भाग तनाव: एफसी]
FC = {FB + (m1 + m2) L2・(μ1 + μ4) + (m1 + m2)・L3・μ1 + m3
(L2 + L3)・μ2} × αL 90°
L2 = r × αS 90°
[डी भाग तनाव: एफडी]
FD = FC + {(m1 + m2) L1・μ1 + m3・L1・μ2}
तालिका 7. चुंबक गुणांक (μ4)
| चुंबक गुणांक | ||
|---|---|---|
| स्नेहन की स्थिति | कोई स्नेहन/जल स्नेहन नहीं | |
| शीर्ष प्लेट सामग्री | CB | 0.47 |
| ALF | ||
| HG | ||
5-6. झुकाव वाले परिवहन के लिए F की गणना
गति, परिवहन की गई वस्तु, गुरुत्वाकर्षण केंद्र, द्रव्यमान, परिस्थितियाँ आदि के प्रभाव के कारण झुकाव सीमा के कोण का सटीक निर्धारण करना कठिन है।
तालिका 8 में दिशानिर्देश दिखाया गया है, लेकिन परीक्षण आवश्यक है।
तालिका 8. झुकाव वाले संचरण कोण के लिए मार्गदर्शिका
| चेन सामग्री | कोई स्नेहन नहीं (सूखा) | साबुन के पानी से स्नेहन | तेल स्नेहन |
|---|---|---|---|
| इस्पात | 10 डिग्री | - | 6 डिग्री |
| मानक श्रृंखला (पॉलीएसीटल) | 5 डिग्री | 3 डिग्री | - |
F = 9.80665 × 10-3 ・FB (kN)
वापसी मार्ग तनाव
[ए सेक्शन तनाव: एफए]
FA = 1.1m1 (Lh・μ1 - Lv)
यदि FA < 0, तो FA = 0
चेन तनाव
F = FB
परिवहन पक्ष तनाव
[बी भाग तनाव: एफबी]
FB = FA + {(m1 + m2) (Lh・μ1 + Lv)}
चरण 6. श्रृंखला प्रारूप निर्धारित करें
टॉप चेन का चयन करें जिसका अधिकतम अनुमेय भार श्रृंखला पर कार्यरत तनाव (F) से अधिक हो।
अनुमेय भार ग्राफ का संदर्भ लेकर तथा कन्वेयर गति और परिवेश के तापमान को ध्यान में रखते हुए अधिकतम अनुमेय भार गणना करें।
कृपया अनुमेय भार ग्राफ के लिए प्रत्येक उत्पाद पृष्ठ देखें।
F ≦ अधिकतम अनुमेय भार (गति और तापमान को ध्यान में रखते हुए)
यदि अधिकतम अनुमेय भार अपर्याप्त है, तो आप शीर्ष प्लेट की चौड़ाई को संकीर्ण कर सकते हैं और चेन की संख्या बढ़ा सकते हैं, या एक छोटा कन्वेयर जोड़ सकते हैं।
वैकल्पिक रूप से, उच्चतम अधिकतम अनुमेय भार वाली चेन चुनें।
कृपया चेन के प्रकार पर निर्णय लेते समय उस वातावरण पर भी विचार करें जिसमें कन्वेयर का उपयोग किया जाएगा।
