त्सुबाकी पावर ट्रांसमिशन प्रोडक्ट्स जानकारी साइट तकनीकी डेटा छोटे आकार की कन्वेयर चेन चयन

चरण 1. परिवहन की स्थिति की जाँच करें

(1) परिवहन की जाने वाली वस्तुओं का प्रकार, द्रव्यमान, आयाम और मात्रा (पैलेट सहित)
(2) कन्वेयर गति
(3) कन्वेयर लंबाई (संचय अनुभाग और संवहन अनुभाग की लंबाई)
(4) वायुमंडल

चरण 2. चेन प्रकार का चयन करें

चेन बॉडी और रोलर्स की विशिष्टताएं परिचालन स्थितियों और पर्यावरण के आधार पर निर्धारित की जाती हैं।

चरण 3. चेन के प्रकार पर अस्थायी रूप से निर्णय लें

चेन तनाव की प्रारंभिक जांच करें।

एसआई इकाइयाँ: F = 9.80665 × WT × f × Kv/1000
गुरुत्वाकर्षण इकाई: F = WT × f × Kv

नोट: इस सूची में SI इकाइयाँ और गुरुत्वाकर्षण इकाइयाँ दोनों सूचीबद्ध हैं।
गुरुत्वाकर्षण इकाइयों में अधिकतम तनाव F की गणना करते समय, भार (किलोग्राम) द्रव्यमान (किलोग्राम) के समान होता है।

F: चेन पर कार्यरत अधिकतम तनाव kN {kgf}
W _T: चेन किलोग्राम को छोड़कर परिवहन की गई वस्तुओं का कुल द्रव्यमान
f: घर्षण गुणांक f2 (सारणी 8) + f3 (सारणी 9)
Kv: वेग गुणांक (तालिका 13)

जब दो जंजीरों को समानांतर में उपयोग किया जाता है, तो जंजीरों पर लगने वाला तनाव एकसमान नहीं होगा।

लागू तनाव में असंतुलन को ध्यान में रखते हुए, अनंतिम रूप से एक श्रृंखला प्रकार और आकार निर्धारित करें जिसमें अधिकतम अनुमेय भार (तालिका 14 और 15) F × 0.6 या अधिक हो।

×

(आप इसे खींचकर स्थानांतरित कर सकते हैं)

छोटे आकार की कन्वेयर चेन (स्टेनलेस स्टील और इंजीनियरिंग प्लास्टिक श्रृंखलाओं को छोड़कर) के लिए अधिकतम अनुमेय भार थकान सीमा पर निर्धारित किया जाता है।

यदि भार इस मान से कम है, तो बार-बार भार डालने पर भी छोटे आकार की कन्वेयर चेन नहीं टूटेगी।

*स्टेनलेस स्टील और इंजीनियरिंग प्लास्टिक अधिकतम अनुमेय भार पिन और बुशिंग के बीच सतह के दबाव के आधार पर निर्धारित किया जाता है, पहनने के प्रदर्शन को ध्यान में रखते हुए।

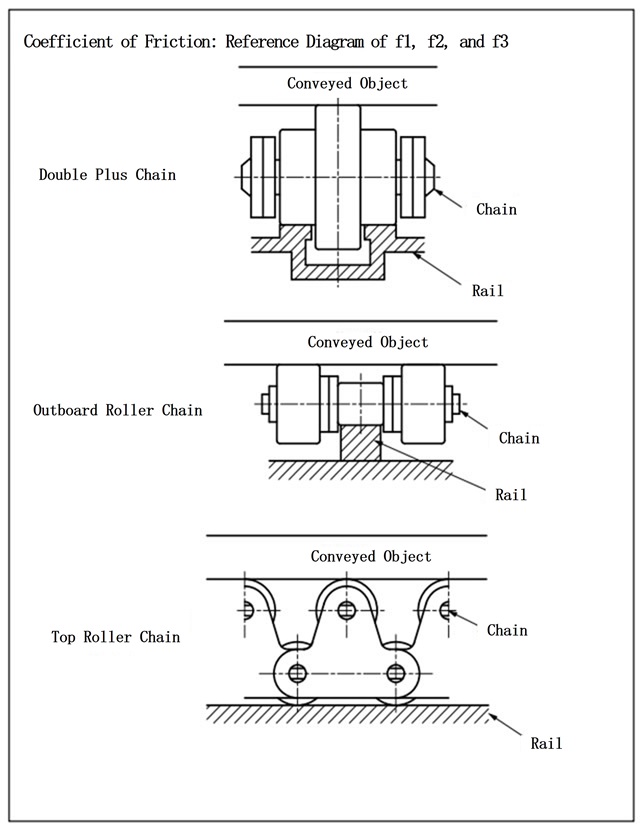

तालिका 7 एफ ₁: परिवहन के दौरान चेन और रेल के बीच घर्षण गुणांक

चेन प्रकार	चेन बॉडी रोलर्स		स्नेहन (कोई नहीं)	स्नेहन (साथ)
डबल प्लस चेन	प्लास्टिक रोलर	A・B・C・D UA・UB	0.08	-
डबल प्लस चेन	स्टील रोलर		-	0.05
केंद्र रोलर चेन	स्टील रोलर		-	0.08
बाहरी रोलर के साथ और शीर्ष रोलर के साथ जंजीर	इस्पात लौरा	एस रोलर	(0.21)	0.14
	इस्पात लौरा	आर रोलर	(0.12)	0.08
	प्लास्टिक रोलर	एस रोलर	-	-
	प्लास्टिक रोलर	आर रोलर	0.08	-
पॉली-स्टील चेन	-		0.25	-

कोष्ठक में दिए गए मान केवल संदर्भ के लिए हैं।

तालिका 8 _f2: संचय के दौरान श्रृंखला और संवहनित वस्तु के बीच घर्षण गुणांक

चेन प्रकार	कन्वेयर रोलर	स्नेहन (कोई नहीं)	स्नेहन (साथ)
डबल प्लस चेन	A・C・UA	0.10	-
	B・D・UB	0.15	-
	स्टील रोलर	-	0.10
केंद्र रोलर चेन	स्टील रोलर	-	0.06
बाहरी रोलर के साथ जंजीर	प्लास्टिक बाहरी रोलर	0.06	-
	प्लास्टिक ब्रेक के साथ बाहरी रोलर	0.20^※	-
	स्टील बाहरी रोलर	(0.09)	0.06
शीर्ष रोलर के साथ जंजीर	प्लास्टिक टॉप रोलर	0.06	-
शीर्ष रोलर के साथ जंजीर	स्टील टॉप रोलर	(0.09)	0.06

कोष्ठक में दिए गए मान केवल संदर्भ के लिए हैं।

नोट) यह प्रति प्लास्टिक ब्रेक बाहरी रोलर घर्षण गुणांक को दर्शाता है। यदि ब्रेक बाहरी रोलर कुल बाहरी रोलर घर्षण गुणांक 0.1 होगा।
(आरएफ डबल पिच यहां देखें, और आरएस प्रकार के लिए, बाहरी रोलर माउंटिंग पोजीशन के लिए यहां देखें।)

तालिका 9 _f3: संचय के दौरान चेन और रेल के बीच घर्षण गुणांक

चेन प्रकार	चेन बॉडी रोलर्स		स्नेहन (कोई नहीं)	स्नेहन (साथ)
डबल प्लस चेन	A・C・UA		0.20	-
	B・D・UB		0.25	-
	स्टील रोलर		-	0.10
केंद्र रोलर चेन	स्टील रोलर		-	0.10
बाहरी रोलर के साथ और शीर्ष रोलर के साथ जंजीर	इस्पात लौरा	एस रोलर	(0.21)	0.14
	इस्पात लौरा	आर रोलर	(0.12)	0.08
	प्लास्टिक रोलर	एस रोलर	-	-
	प्लास्टिक रोलर	आर रोलर	0.08	-
पॉली-स्टील चेन	-		0.25	-

कोष्ठक में दिए गए मान केवल संदर्भ के लिए हैं।

चरण 4. रोलर के स्वीकार्य भार की जाँच करें

×

(आप इसे खींचकर स्थानांतरित कर सकते हैं)

यह एक दिशानिर्देश मान है जो चिकनाईयुक्त अवस्था में उपयोग किए जाने पर रोलर घूर्णन संबंधी समस्या उत्पन्न नहीं करता है।

रोलर्स पर लगने वाला भार नीचे दिए गए मानों से कम होना चाहिए। स्टील रोलर्स के लिए ये मान चिकनाई युक्त अवस्था में हैं।

1. डबल प्लस चेन और सेंटर रोलर चेन

・RF2030 से RF2080 के लिए

प्रति दो श्रृंखलाओं के लिए स्वीकार्य परिवहन भार को इंगित करता है (पैलेट की लंबाई के प्रति 1 मीटर स्वीकार्य भार)।

तालिका 10 स्वीकार्य रोलर भार

इकाई: kN{kgf}/m
आकार	चेन बॉडी रोलर्स		चौखटा
आकार	चेन बॉडी रोलर्स		ऐल्युमिनियम का फ्रेम	स्टील रेल के साथ ऐल्युमिनियम का फ्रेम
RF2030	प्लास्टिक रोलर	A・B・C・D	0.39 {40}	0.78 {80}
	प्लास्टिक रोलर	UA・UB	0.20 {20}	0.20 {20}
	स्टील रोलर		-	1.57 {160}
RF2040	प्लास्टिक रोलर		0.59 {60}	1.18 {120}
RF2040	स्टील रोलर		-	2.35 {240}
RF2050	प्लास्टिक रोलर		0.78 {80}	1.57 {160}
RF2050	स्टील रोलर		-	3.14 {320}
RF2060	प्लास्टिक रोलर		0.98 {100}	1.96 {200}
RF2060	स्टील रोलर		-	3.92 {400}
RF2080	प्लास्टिक रोलर		-	2.94 {300}
RF2080	स्टील रोलर		-	5.88 {600}

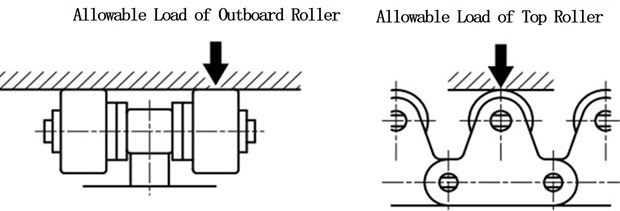

2. बाहरी रोलर और टॉप रोलर्स वाली चेन

कृपया दोनों बाहरी रोलर, टॉप रोलर्स और चेन बॉडी पर रोलर्स पर स्वीकार्य भार की जांच करें।

1) रोलर स्वीकार्य भार

तालिका 11 स्वीकार्य रोलर भार

इकाई: kN{kgf}/1 रोलर
आकार	बाहरी रोलर और एकल तार शीर्ष रोलर			डबल-पंक्ति शीर्ष रोलर
आकार	प्लास्टिक रोलर	स्टील रोलर	स्टेनलेस स्टील रोलर	स्टील रोलर
RF2040・RS40	0.05 {5}	0.15 {15}	0.05 {5}	0.29 {30}
RF2050・RS50	0.07 {7}	0.20 {20}	0.06 {6}	0.39 {40}
RF2060・RS60	0.10 {10}	0.29 {30}	0.09 {9}	0.59 {60}
RF2080・RS80	0.18 {18}	0.54 {55}	0.15 {15}	1.08 {110}
RF2100・RS100	0.29 {30}	0.78 {80}	0.25 {25}	1.57 {160}

नोट) लैम्ब्डा रोलर्स का स्वीकार्य रोलर लोड स्टील रोलर्स के समान ही है।

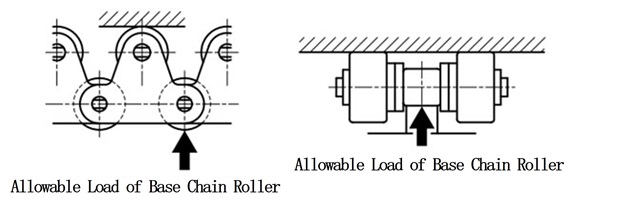

2) चेन बॉडी के रोलर्स पर स्वीकार्य भार

तालिका 12 चेन बॉडी के रोलर्स पर स्वीकार्य भार

इकाई: kN{kgf}/1 रोलर
आकार	स्टील रोलर		प्लास्टिक रोलर	पॉली-स्टील चेन	स्टेनलेस स्टील रोलर
आकार	आर रोलर	एस रोलर	आर रोलर	पॉली-स्टील चेन	आर रोलर	एस रोलर
RF2040・RS40	0.64 {65}	0.15 {15}	0.20 {20}	0.02 {2}	0.20 {20}	0.05 {5}
RF2050・RS50	0.98 {100}	0.20 {20}	0.29 {30}	0.04 {4}	0.29 {30}	0.06 {6}
RF2060・RS60	1.57 {160}	0.29 {30}	0.49 {50}	0.06 {6}	0.49 {50}	0.09 {9}
RF2080・RS80	2.65 {270}	0.54 {55}	0.88 {90}	-	0.78 {80}	0.15 {15}
RF2100・RS100	3.92 {400}	0.78 {80}	1.27 {130}	-	1.18 {120}	0.25 {25}

टिप्पणी)

1. पॉली-स्टील चेन के लिए, अनुमेय भार प्रति प्लास्टिक आंतरिक लिंक है।
2. लैम्ब्डा चेन स्टील रोलर्स के समान हैं।
3. मुख्य स्टील आर रोलर के लिए गाइड चैनल सामग्री S45C या उससे अधिक की उच्च तन्य शक्ति वाली सामग्री होनी चाहिए।
4. प्लास्टिक रोलर में केवी विनिर्देश शामिल हैं।

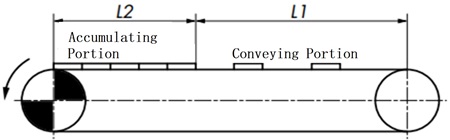

चरण 5. चेन पर लगने वाले तनाव (F) की गणना करें

एस आई यूनिट

F = G 1000 × {(W₁ + M) × L₁ × f₁ + W₂ × L₂ × f₂
+ (W₂ + M) × L₂ × f₃ + 1.1 × M × (L₁ + L₂) × f₁}

kW = F・V 60 × 1 η

गुरुत्वाकर्षण इकाइयाँ

F = (W₁ + M) × L₁ × f₁ + W₂ × L₂ × f₂ + (W₂ + M) × L₂ × f₃
+ 1.1 × M × (L₁ + L₂) × f₁

kW = F・V 6120 × 1 η

F: चेन पर कार्यरत अधिकतम तनाव: kN{kgf}
एल ₁: संवहन खंड की लंबाई: मीटर
W ₁: संवहन अनुभाग में संवहन की गई सामग्री की मात्रा: किग्रा/मी
_L2: संचयन खंड की लंबाई: मीटर
W ₂: संचायक में संवहन की गई सामग्री की मात्रा: किग्रा/मी
f ₁: संवहन खंड में चेन और रेल के बीच घर्षण गुणांक
_f2: संचयन खंड में श्रृंखला और संचरित वस्तु के बीच घर्षण गुणांक
_f3: संचयन खंड में चेन और रेल के बीच घर्षण गुणांक
M: चेन द्रव्यमान: किग्रा/मी
kW: आवश्यक शक्ति: kW
V: चेन गति: मीटर/मिनट
η: ड्राइव यूनिट की यांत्रिक ट्रांसमिशन दक्षता
G: गुरुत्वाकर्षण त्वरण: 9.80665m/s ²

मुक्त प्रवाह कन्वेयर में, दो श्रृंखलाएँ आमतौर पर समानांतर क्रम में उपयोग की जाती हैं, इसलिए श्रृंखला का द्रव्यमान दोनों श्रृंखलाओं के द्रव्यमान के बराबर होता है। इसलिए, F दोनों श्रृंखलाओं पर लगने वाला अधिकतम तनाव है।

हालाँकि, कार्यरत तनाव के असंतुलन को ध्यान में रखते हुए, प्रत्येक टुकड़े पर 0.6F का प्रभाव माना जाता है।

चरण 6. चेन का आकार निर्धारित करें

एकल श्रृंखला पर कार्यरत अधिकतम तनाव (0.6F) को तालिका 13 से गति गुणांक (Kv) से गुणा करके एक श्रृंखला का चयन करें जो निम्नलिखित सूत्र को संतुष्ट करती है।

0.6F × Kv ≦ अधिकतम अनुमेय भार

×

(आप इसे खींचकर स्थानांतरित कर सकते हैं)

छोटे आकार की कन्वेयर चेन (स्टेनलेस स्टील और इंजीनियरिंग प्लास्टिक श्रृंखलाओं को छोड़कर) के लिए अधिकतम अनुमेय भार थकान सीमा पर निर्धारित किया जाता है।

यदि भार इस मान से कम है, तो बार-बार भार डालने पर भी छोटे आकार की कन्वेयर चेन नहीं टूटेगी।

*स्टेनलेस स्टील और इंजीनियरिंग प्लास्टिक अधिकतम अनुमेय भार पिन और बुशिंग के बीच सतह के दबाव के आधार पर निर्धारित किया जाता है, पहनने के प्रदर्शन को ध्यान में रखते हुए।

तालिका 13 गति गुणांक (Kv)

चेन की गति मीटर/मिनट	वेग कारक (Kv)
15 या उससे कम	1.0
15～30	1.2
30～50	1.4
50～70	1.6
70～90	2.2
90～110	2.8
110～120	3.2

नीचे सूचीबद्ध श्रृंखलाओं के लिए अनुशंसित गतियाँ हैं:

डबल प्लस चेन: 5 से 15 मीटर/मिनट या उससे कम
प्लास्टिक आर रोलर चेन: 70 मीटर/मिनट या उससे कम
पॉली-स्टील चेन: 70 मीटर/मिनट या उससे कम

तालिका 14 अधिकतम अनुमेय भार (1)

इकाई: kN{kgf}
आकार और रोलर प्रकार	चेन बॉडी विनिर्देश	रोलर प्रकार
आकार और रोलर प्रकार	चेन बॉडी विनिर्देश	A・C・UA	B・D・UB
RF2030VRP	मानक श्रृंखला	0.55 {56}	0.27 {28}
	एचसीपी विनिर्देश
	लैम्ब्डा विशिष्टता
	SS श्रृंखला	0.27 {28}
RF2040VRP	मानक श्रृंखला	0.88 {90}	0.44 {45}
	एचसीपी विनिर्देश
	लैम्ब्डा विशिष्टता
	SS श्रृंखला	0.44 {45}
RF2050VRP	मानक श्रृंखला	1.37 {140}	0.69 {70}
	एचसीपी विनिर्देश
	लैम्ब्डा विशिष्टता
	SS श्रृंखला	0.69 {70}
RF2060VRP	मानक श्रृंखला	2.06 {210}	1.03 {105}
	एचसीपी विनिर्देश
	लैम्ब्डा विशिष्टता
	SS श्रृंखला	1.03 {105}
RF2080VRP	मानक श्रृंखला	5.30 {540}	2.65 {270}
	एचसीपी विनिर्देश
	लैम्ब्डा विशिष्टता
	SS श्रृंखला	2.65 {270}

आकार और रोलर प्रकार	चेन बॉडी विनिर्देश	रोलर प्रकार
आकार और रोलर प्रकार	चेन बॉडी विनिर्देश	स्टील विनिर्देश (डबल प्लस चेन)	केंद्र रोलर (स्थिर वेग)
RF2030VR	मानक श्रृंखला	0.98 {100}	-
RF2040VR・CR	मानक श्रृंखला	1.57 {160}	1.57 {160}
RF2050VR・CR	मानक श्रृंखला	2.45 {250}	2.45 {250}
RF2060VR・CR	मानक श्रृंखला	3.73 {380}	3.73 {380}
RF2080VR・CR	मानक श्रृंखला	5.30 {540}	5.30 {540}

तालिका 15 अधिकतम अनुमेय भार (2)

इकाई: kN{kgf}
आकार	चेन प्रकार
	बाहरी रोलर के साथ चेन				एकल तार शीर्ष रोलर श्रृंखला
	इस्पात लौरा	प्लास्टिक आर रोलर	पॉली-स्टील चेन	स्टेनलेस लौरा	इस्पात लौरा	प्लास्टिक आर रोलर	स्टेनलेस लौरा
RF2040・RS40	2.65 {270}	0.44 {45}	0.44 {45}	0.69 {70}	2.65 {270}	0.44 {45}	0.69 {70}
RF2050・RS50	4.31 {440}	0.69 {70}	0.69 {70}	1.03 {105}	4.31 {440}	0.69 {70}	1.03 {105}
RF2060・RS60	6.28 {640}	1.03 {105}	0.88 {90}	1.57 {160}	6.28 {640}	1.03 {105}	1.57 {160}
RF2080・RS80	10.7 {1090}	1.77 {180}	-	2.65 {270}	10.7 {1090}	1.77 {180}	2.65 {270}
RF2100	17.1 {1740}	2.55 {260}	-	2.55 {260}	17.1 {1740}	2.55 {260}	2.55 {260}
RS100	17.1 {1740}	2.55 {260}	-	3.82 {390}	17.1 {1740}	2.55 {260}	3.82 {390}

टिप्पणी)

1. लैम्ब्डा विनिर्देश ऊपर दी गई तालिका में स्टील रोलर्स के समान हैं।
2. डबल-स्ट्रैंड टॉप रोलर चेन का अधिकतम अनुमेय भार एकल तार टॉप रोलर चेन के 1.7 गुना है, लैम्ब्डा चेन को छोड़कर, जो 1.4 गुना है।
