• 1. हम h6 या h7 के शाफ्ट व्यास की अनुशंसा करते हैं।
• 2. हमेशा पैरेलल कुंजी का इस्तेमाल करें और कभी भी कुंजी के ऊपरी हिस्से का इस्तेमाल न करें। JIS B1301-1996 (नया JIS) पैरेलल कुंजी (सामान्य प्रकार) का इस्तेमाल करें।
• 3. शाफ्ट पर फिट करते समय, आंतरिक रेस के अंतिम सिरे पर बल लगाएँ। बाहरी रेस कभी भी बल न लगाएँ।
• 4. पिचिंग मशीन के साथ प्रयोग करते समय, आर्म शाफ्ट को आर्म के साथ संतुलित करने के लिए उस पर एक बैलेंस वेट लगाएँ। यदि यह असंतुलित है, तो एक बड़ा कंपन भार उत्पन्न हो सकता है।
• 5. कंपन भार को अवशोषित करने के लिए टॉर्क आर्म के स्थिर भाग पर रबर जैसी कुशनिंग सामग्री का उपयोग करें।
• 6. कृपया नीचे दिए गए स्थापना आरेख और उपयोग निर्देशों को देखें।
• 7. स्नेहन और रखरखाव की जानकारी के लिए कृपया यहां देखें।

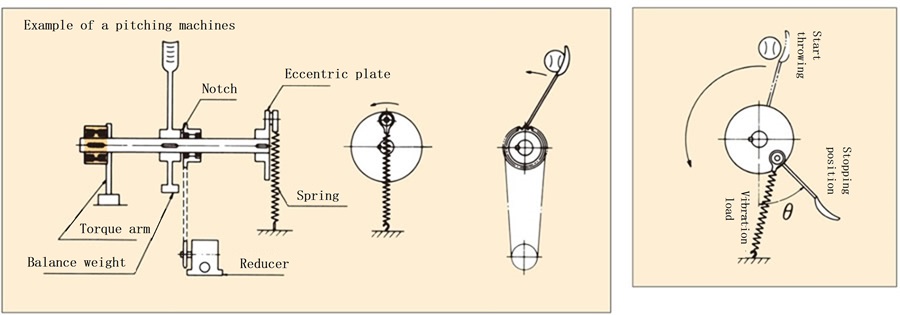

बार-बार प्रभाव भार के साथ बैकस्टॉप

इसका उपयोग तब विपरीत घूर्णन को रोकने के लिए किया जाता है जब तात्कालिक और आघात कंपन भार बार-बार लगाए जाते हैं, जैसे कि स्प्रिंग का प्रतिक्रिया बल। इसके विशिष्ट उदाहरणों में टेनिस मशीनों और पिचिंग मशीनों में उपयोग किए जाने वाले उपकरण शामिल हैं।

रिडक्शन मोटर के कारण लगातार घूमने वाले स्प्रोकेट (बेयरिंग सहित) के किनारे पर पंजे होते हैं जो आर्म के हब सिरा सतह पर स्थित पंजों के संपर्क में आते हैं और आर्म को ऊपर की ओर धकेलते हैं।

स्प्रिंग, जिसका एक सिरा विकेन्द्रित डिस्क (शाफ्ट से जुड़ी हुई) से जुड़ा होता है, आर्म शाफ्ट के घूमने पर खिंचता है, और फिर ऊपरी डेड सेंटर से गुज़रते ही अचानक सिकुड़ जाता है। इस बिंदु पर, आर्म बॉल को बाहर फेंक देता है।

थ्रो के बाद, आर्म अपने जड़त्व के कारण निचले मृत केंद्र से आगे घूमता रहता है, स्प्रिंग को फैलाता है और एक निश्चित कोण (θ) तक पहुँचता है। इस दौरान, कैम क्लच स्वतंत्र रूप से घूमता रहता है।

एक बार जब भुजा θ डिग्री तक घूम जाती है, तो यह स्प्रिंग के संकुचन बल के कारण अचानक पीछे की ओर जाने का प्रयास करेगी, लेकिन कैम क्लच सक्रिय हो जाएगा और इस उलटाव को रोक देगा।

इस समय उत्पन्न होने वाला प्रतिवर्ती टॉर्क एक आवेगशील कंपन टॉर्क होता है, जो बार-बार लोड पड़ने पर बैकस्टॉप की लोड विशेषता होती है।

ध्यान देने योग्य बातें

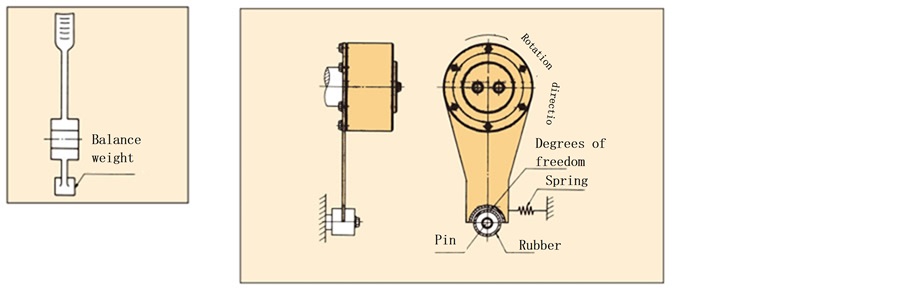

गतिशील संतुलन बनाए रखने के लिए आर्म शाफ्ट पर एक बैलेंस वेट लगाएँ। अगर इसे असंतुलित छोड़ दिया जाए, तो कैम क्लच लगने पर अत्यधिक कंपन होगा। रिवर्स टॉर्क लगाने पर प्रभाव को कम करने के लिए कृपया निम्नलिखित बातों पर ध्यान दें।

• (1) कंपन भार को अवशोषित करने के लिए टॉर्क आर्म की नोक को फ्रेम पर लगाने के स्थान पर रबर जैसी कुशनिंग सामग्री डालें।
• (2) टॉर्क आर्म के सिरे को बोल्ट आदि से पूरी तरह न जकड़ें, बल्कि उसे थोड़ा हिलने-डुलने दें। अगर यह पूरी तरह जकड़ा हुआ है, तो कैम क्लच के अंदर घुमाव हो सकता है और नुकसान हो सकता है।
• (3) टॉर्क आर्म की नोक पर सतह के बीच निकासी को हमेशा न्यूनतम रखने के लिए, जो रिवर्स टॉर्क और बफर सामग्री को प्राप्त करता है, कमजोर स्प्रिंग या समान का उपयोग करके टॉर्क आर्म पर रिवर्स दिशा में एक क्षण लागू करें।
