सेमीकंडक्टर उद्योग के लिए
त्सुबाकी उत्पाद
हम सेमीकंडक्टर निर्माण उपकरणों के लिए ऐसे उत्पादों का प्रस्ताव दे सकते हैं जिनमें कम धूल उत्पादन और उच्च परिशुद्धता की आवश्यकता होती है।
परिवहन
रोबोटिक परिवहन

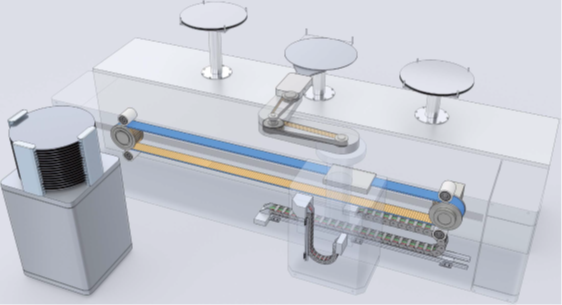

वेफर ट्रांसफर रोबोट
भर्ती के उद्देश्य से
रोबोटिक भुजाओं को चलाना और रोबोटों को चलाना
यात्रा के दौरान रुकने की स्थिति में उच्च सटीकता, उच्च गति और कम धूल उत्पादन की आवश्यकता होती है।
केबल कैरियर (CABLEVEYOR)
हम आपके उपयोग के वातावरण के अनुरूप कम धूल वाले उत्पाद प्रदान करते हैं।
टीकेपी प्रकार मेगावाट विनिर्देश
यह उच्च-प्रदर्शन वाला केबल कैरियर (CABLEVEYOR) केबल और ट्यूब की सुरक्षा को बेहतर बनाने और धूल के उत्पादन को कम करने के लिए "एक विशेष अत्यधिक फिसलने योग्य सामग्री" का उपयोग करता है।
POINT
कम धूल उत्पन्न करने वाला, अत्यधिक बहुमुखी
टीकेआर प्रकार
त्सुबाकी की अनूठी बेंडिंग मैकेनिज्म कम धूल उत्पादन, कम शोर और कम कंपन हासिल करती है।
POINT
- स्वच्छता स्तर: आईएसओ क्लास 3 (आंतरिक परीक्षण परिणाम)
- शांत
पावर लॉक कपलिंग
स्टेनलेस स्टील विनिर्देशों
इलेक्ट्रोलेस निकल चढ़ाना विनिर्देश
उत्पादों की विस्तृत श्रृंखला और विश्वसनीय गुणवत्ता पर्यावरणीय प्रतिरोध की आवश्यकताओं को पूरा करती है।
POINT
साफ, जंगरोधी और अत्यधिक बहुमुखी

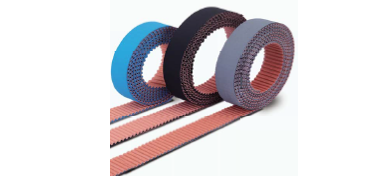

सिंक्रोनस बेल्ट्स
अल्ट्रा पीएक्स बेल्ट HC प्रकार
अल्ट्रा पीएक्स बेल्ट HY प्रकार
उच्च परिशुद्धता और मजबूती वाला ट्रांसमिशन बेल्ट
यह ट्रांसमिशन बेल्ट और भी अधिक सटीकता और मजबूती के लिए डिज़ाइन की गई है, जिससे उपकरण अधिक कॉम्पैक्ट हो जाते हैं। यह घिसावट से निकलने वाले कणों के फैलाव को कम करती है, जिससे सुचारू संचालन सुनिश्चित होता है। HY प्रकार जो और भी अधिक मजबूती और कठोरता प्रदान करती है।
POINT
उच्च परिशुद्धता, उच्च गति
चरखी
लॉक बेल्ट स्प्रॉकेट्स प्लेटेड
यह बेल्ट स्प्रॉकेट्स है जिसमें इंटीग्रेटेड कीलेस फास्टनर लगा हुआ है। प्रत्येक भाग की सतह का उपचार जंग प्रतिरोधकता को बढ़ाता है और बिना लुब्रिकेशन के ड्राई फास्टनिंग को संभव बनाता है।
POINT
कसने में कोई ढीलापन नहीं, व्यवस्थित करना आसान
स्वच्छ स्थानांतरण प्रणाली
छत परिवहन प्रणाली

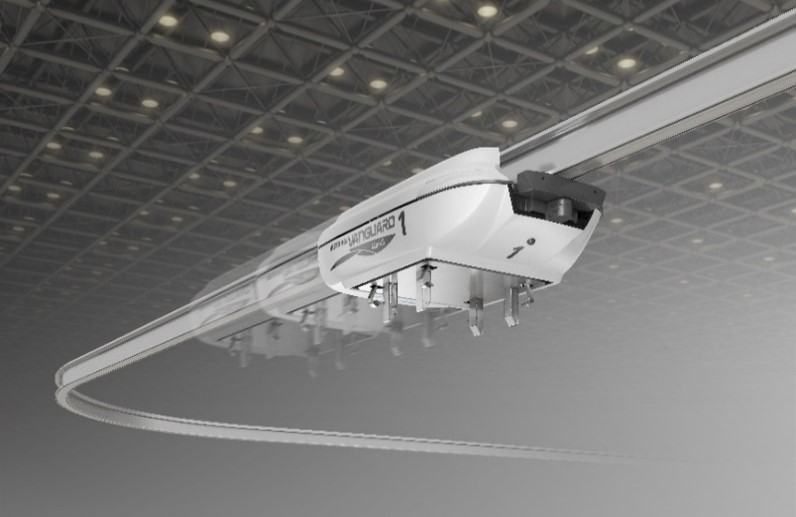

Autran Vanguard
छत की जगह में स्वच्छ परिवहन सुनिश्चित करें
भारी भार परिवहन (अधिकतम 200 किलोग्राम), करंट कलेक्टर से शून्य धूल उत्पादन (गैर-संपर्क विद्युत आपूर्ति), विनिर्माण उपकरण तक सीधा परिवहन। एक सफाई इकाई से सुसज्जित होने के कारण, यह वर्कपीस के लिए उच्च स्तर की स्वच्छता बनाए रख सकता है।
POINT
करंट कलेक्टर से धूल का उत्पादन शून्य, भारी भार परिवहन (200 किलोग्राम तक)
उठाना
एएमआर द्वारा एफओयूपी परिवहन
एजीवी और एएमआर पर लिफ्टिंग मैकेनिज्म में ज़िप चेन एक्ट्यूएटर उपयोग करने से फर्श को नीचे करने में मदद मिलती है।
POINT
कम जगह घेरने वाला, कम ऊंचाई वाला फर्श
ज़िप चेन सीरीज़
ज़िप चेन एक्ट्यूएटर
एक बहुमुखी लिनियर एक्ट्यूएटर जिसे छोटी जगह में भी स्थापित किया जा सकता है।
यह कम जगह घेरता है, उच्च गति और उच्च आवृत्ति पर काम करता है, और हाइड्रोलिक या न्यूमेटिक सिलेंडरों की तुलना में काफी कम बिजली की खपत करता है। यह उच्च परिशुद्धता वाले मल्टी-पॉइंट स्टॉपिंग में सक्षम है और इसे किसी भी दिशा में स्थापित किया जा सकता है।

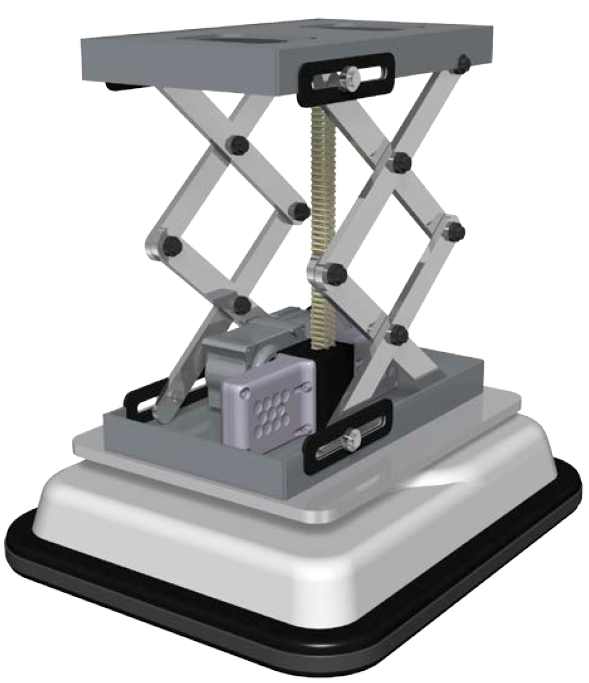

एएमआर लिफ्ट
हाइड्रोलिक लिफ्टर, वायर टाइप
रोकने की सटीकता कम है, जिससे लिफ्टर और फर्श के बीच एक अंतराल बन जाता है।
पोल स्क्रू प्रकार
लंबी यात्रा लंबाई हासिल करना मुश्किल है
ज़िप मास्टर के पास इसका समाधान है!
POINT
- उच्च परिशुद्धता: स्थानांतरण के दौरान चरणों को न्यूनतम करता है
- उच्च गति: टैक टाइम को कम करता है
- उच्च लिफ्ट: 4 मीटर तक
ज़िप चेन सीरीज़
ज़िप मास्टर
एक कैंटिलीवर लिफ्टर जिसे ज़िप चेन पर रखकर आसानी से तेज़ गति से ऊपर और नीचे उठाया जा सकता है।
इसका "प्लग एंड प्ले प्रकार" डिज़ाइन है, जिसे बस रखकर इस्तेमाल किया जा सकता है, और इसकी उच्च गति, उच्च आवृत्ति और उच्च उत्थापन क्षमता इसे विभिन्न प्रकार के उपयोगों के लिए उपयुक्त बनाती है।
ढक्कन खोलने और बंद करने का तंत्र
लिफ्ट मास्टर का उपयोग उपकरण के ढक्कन को ऊपर और नीचे करने के लिए किया जाता है। हम एक ऐसी संरचना का भी प्रस्ताव दे सकते हैं जो ढक्कन को पकड़ने वाले आर्म को मैन्युअल रूप से घुमाने की अनुमति देती है।
POINT
स्थापित करने और उपयोग करने में आसान, साफ करने में आसान और तेल रहित।
कैंटिलीवर लिफ्टर
लिफ्ट मास्टर
अत्यधिक सटीक बहु-चरणीय स्थिति निर्धारण के लिए बॉल स्क्रू/ट्रेपेज़ॉइडल स्क्रू का उपयोग करने वाला कैंटिलीवर लिफ्टर
"प्लग एंड प्ले प्रकार" डिज़ाइन उत्पादन लाइन की लचीली व्यवस्था की अनुमति देता है और इसे संभालना आसान है। विद्युतीकरण कार्य वातावरण को बेहतर बनाता है और ऊर्जा बचत में योगदान देता है।
क्लीन रूम के अनुकूल
हम प्रत्येक भाग से धूल के उत्पादन को कम कर सकते हैं।
- विशेष सतह उपचार (बॉल स्क्रू गाइड)
- स्टेनलेस स्टील का आवरण
- ग्रीस लगाने की प्रक्रिया को साफ करें (बॉल स्क्रू/गाइड)
- बेक्ड पेंट
हुप्स का ऊर्ध्वाधर वृत्ताकार परिवहन
परिवहन उपकरण के लिफ्टिंग सेक्शन में हुप लेवल के बीच लैम्ब्डा चेन उपयोग किया जाता है। इसमें बाहरी तेल आपूर्ति की आवश्यकता नहीं होती, जिससे उपकरण के रखरखाव का काम कम हो जाता है और तेल के छींटे कम होने से स्वच्छ वातावरण बनाए रखने में मदद मिलती है।
POINT
- रखरखाव कार्य में कमी
- स्वच्छ वातावरण बनाए रखना
बिना चिकनाई वाला ड्राइव चेन
लैम्ब्डा चेन
विशेष तेल-संसेचित बुश का उपयोग करके बिना चिकनाई वाला श्रृंखला
इसमें स्व-चिकनाई गुणों वाली विशेष तेल-संसेचित बुश उपयोग किया जाता है, जिससे बिना चिकनाई वाला लंबे समय तक इसका उपयोग संभव हो पाता है।
घूर्णन/संचरण
वेफर पॉलिशिंग उपकरण
सतह प्लेट को घुमाने के लिए न्यूनतम घूर्णीय उतार-चढ़ाव वाले ट्रॉय ड्राइव के उपयोग के कई उदाहरण हैं। इसके अलावा, ड्राइव बेल्ट और पुली, और ब्रश को चलाने के लिए रिड्यूसर का भी उपयोग किया जाता है।
भर्ती केंद्र
उच्च संचरण क्षमता
कॉम्पैक्ट
छोटी घूर्णन अनियमितता

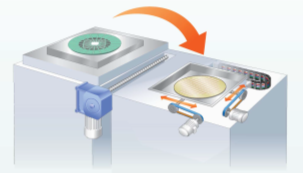

निरीक्षण उपकरण उत्क्रमण तंत्र
जांच उपकरण के उत्क्रमण तंत्र के लिए ट्रॉय ड्राइव उपयोग किया जाता है।
इसके अलावा, वेफर स्टेज के गतिशील भागों में केबल कैरियर (CABLEVEYOR), बेल्ट और पुली का भी उपयोग किया जाता है।
भर्ती केंद्र
उच्च मजबूती, हल्का और कॉम्पैक्ट
सेल्फ-लॉकिंग और शांत
रिड्यूसर
ट्रॉय ड्राइव
उच्च-प्रदर्शन वर्म रिड्यूसर
उच्च संचरण क्षमता, पतला और कॉम्पैक्ट
सीमित भू-संपर्क क्षेत्र होने के बावजूद, यह अन्य कंपनियों द्वारा निर्मित सामान्य प्रयोजन वाले वर्म रिड्यूसर की तुलना में उच्च संचरण क्षमता प्रदान करता है।
कम कंपन
वर्म गियर, जो स्लाइडिंग संपर्क के माध्यम से बल संचारित करते हैं, उनमें हेलिकल बेवल गियर का उपयोग करने वाले अन्य रिड्यूसर की तुलना में कम कंपन होता है, जो रोलिंग संपर्क के माध्यम से बल संचारित करते हैं, जिससे अंतिम उत्पाद की गुणवत्ता में सुधार होता है।
छोटा कोणीय संचरण त्रुटि (असमान घूर्णन)
हेलिकल बेवल जैसे रिडक्शन मैकेनिज्म की तुलना में एंगुलर ट्रांसमिशन एरर लगभग 1/10 होता है, जिसके परिणामस्वरूप अंतिम उत्पाद के लिए सुचारू रोटेशन और बेहतर फिनिशिंग मिलती है।
छोटी गियर मोटर
यह एक कॉम्पैक्ट, उपयोग में आसान और अत्यधिक कुशल रिड्यूसर है। हम आपके अनुप्रयोग के लिए उपयुक्त मोटर, शाफ्ट व्यवस्था (समानांतर शाफ्ट/ समकोण शाफ़्ट) और आउटपुट शाफ्ट का आकार (ठोस/खोखला) प्रस्तावित कर सकते हैं।
ज़िप चेन सीरीज़
ज़िप चेन एक्ट्यूएटर
मध्यम और बड़े आकार
POINT
अधिकतम थ्रस्ट 38.2 किलोन्यूटन
स्ट्रोक अधिकतम 5000 मिमी
अधिकतम गति 1000 मिमी/सेकंड
इसे छोटी जगह में भी स्थापित किया जा सकता है।
बहुमुखी लिनियर एक्ट्यूएटर
यह त्सुबाकी द्वारा निर्मित एक मौलिक लीनियर एक्चुएटर है जो उच्च गति और उच्च आवृत्ति संचालन को उत्कृष्ट स्टॉपिंग सटीकता, नियंत्रणीयता और कॉम्पैक्टनेस के साथ जोड़ता है।

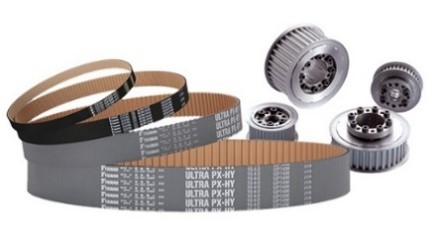

सिंक्रोनस बेल्ट्स और पुली
सटीक स्थिति निर्धारण और उच्च सिंक्रनाइज़ेशन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।
त्सुबाकी सिंक्रोनस बेल्ट्स उच्च आवृत्ति और उच्च गति पर काम करने में सक्षम हैं और इनका जीवनकाल लंबा होता है।
पीएक्स बेल्ट की उच्च-शक्ति और उच्च-तन्यता क्षमताओं का पूरी तरह से उपयोग करने के लिए कृपया इसे असली पुली के साथ मिलाकर उपयोग करें।

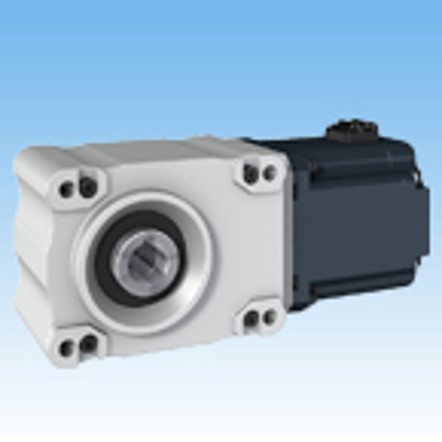

डीसीबीएल हाइपॉइड मोटर
यह एक विश्वसनीय मोटर है जो इन्वर्टर ड्राइव और सर्वो मोटर्स के फायदों को एक साथ जोड़ती है।
इसमें लगा तापमान सेंसर मोटर को जलने से बचाता है।
TERUS श्रृंखला
गियर मोटर को वर्म रिड्यूसर के साथ संयोजित करना भी संभव है। यह एक अत्यंत कार्यात्मक गियर मोटर है जो वर्म गियर की उच्च मजबूती और गियर मोटर की उच्च दक्षता को जोड़ती है। इससे उपकरण अधिक कॉम्पैक्ट हो जाते हैं और पुर्जों की संख्या कम हो जाती है।
TERUS श्रृंखला के बारे में और अधिक जानें
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।
समर्थन, मार्गदर्शन और सुरक्षा
क्या आपको केबल सपोर्ट गाइड से संबंधित इनमें से कोई समस्या आ रही है?
केबल कैरियर (CABLEVEYOR) से (समकक्षों सहित)
- घिसाव कणों के चिपकने से होने वाले उत्पाद दोषों को कम करना चाहते हैं
- स्थापना स्थान कम करना चाहते हैं?
- क्या आप केबलों और ट्यूबों की सुरक्षा में सुधार करना चाहते हैं?
फ्लैट केबलों और ट्यूबों से
- मैं केबलों और ट्यूबों के विक्षेपण को कम करना चाहता हूं।
- मैं उछाल को कम करना चाहता हूँ
क्लीनवेअर और फ़्लैटवेयर कई तरह की समस्याओं का समाधान करते हैं।
मंच को स्थानांतरित करना
स्टेज के गतिशील भागों में केबलों को सहारा देने और निर्देशित करने के लिए फ़्लैटवेयर उपयोग किया जाता है।
भर्ती उपकरण
एक्सपोजर मशीनें, बॉन्डर, माउंटर आदि।
भर्ती केंद्र
कम धूल उत्पादन, कम कंपन और तार टूटने से बचाव

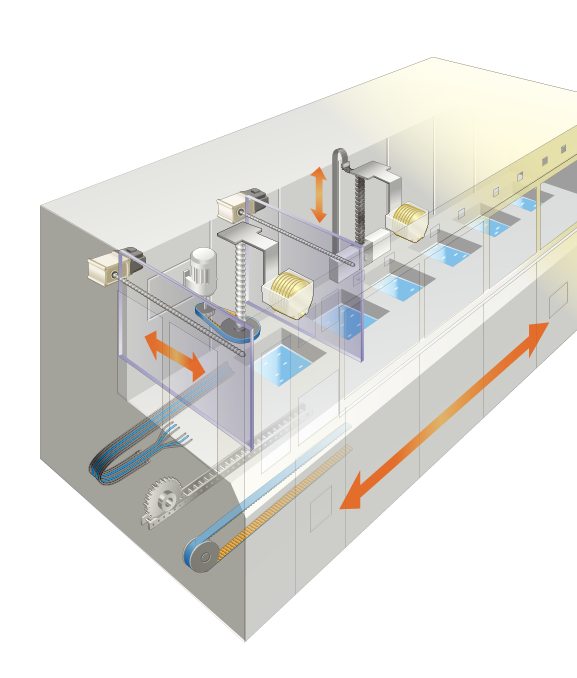

वेफर कैसेट का स्थानांतरण
इसका उपयोग रासायनिक टैंकों के बीच केबलों को स्थानांतरित करते समय सहारा देने और मार्गदर्शन करने के लिए किया जाता है।
सहायक अंग लंबी यात्रा लंबाई की अनुमति देते हैं।
भर्ती उपकरण
सफाई उपकरण
भर्ती केंद्र
कम धूल उत्पादन, लंबी यात्रा लंबाई

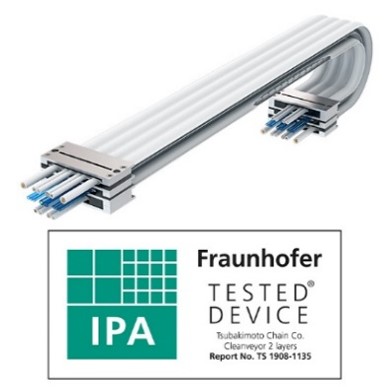

क्लीनवेअर
स्वच्छता आईएसओ क्लास 1
यह त्सुबाकी केबल और होज़ सपोर्ट और गाइड डिवाइस का सबसे कम धूल उत्सर्जन करने वाला मॉडल है।
यह आईएसओ क्लास 1 स्वच्छता मानकों को पूरा करता है और स्वच्छ कमरों में उपयोग के लिए आदर्श है।
इसमें 36 dB(A) से कम शोर होता है और 10 मिलियन से अधिक फ्लेक्स साइकल* के साथ लंबा जीवनकाल होता है। *आंतरिक परीक्षण के परिणाम।
कम धूल उत्पादन

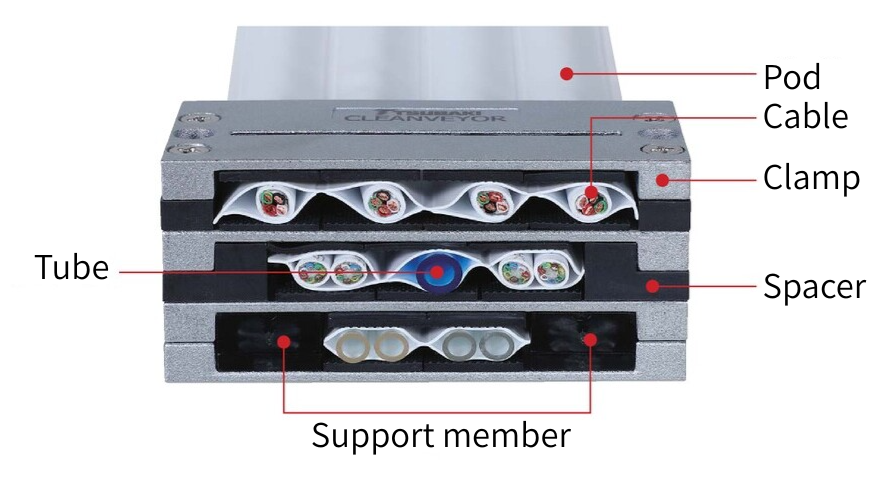

केबल, ट्यूब और सपोर्ट मेंबर को पॉड के अंदर स्टोर करने से घिसावट के कारण उत्पन्न होने वाले मलबे को फैलने से रोका जा सकता है।
यह केबलों के बीच फिसलने या हस्तक्षेप के कारण केबल टूटने के जोखिम को रोकने में भी प्रभावी है।
स्थापना कार्य में कमी
इसमें विशेष केबल और ट्यूब शामिल हैं और उपकरणों पर सुचारू रूप से लगाने के लिए क्लैंप लगे हुए हैं।
बहु-स्तरीय संरचना समर्थन
अधिकतम 6 स्टैक संभव हैं। *आंतरिक परीक्षण के परिणाम।
क्लीनवेअर के बारे में अधिक जानकारी
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।

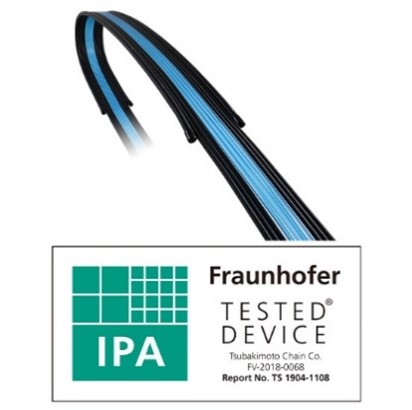

फ़्लैटवेयर
स्वच्छता आईएसओ क्लास 2
यह त्सुबाकी का अद्वितीय फ्रीस्टैंडिंग फ्लैट केबल सिस्टम है।
इसमें एक विशेष तंत्र वाला अंतर्निर्मित सपोर्ट मेंबर है, जो इसे लंबी यात्रा लंबाई के साथ उपयोग करने की अनुमति देता है। उपयोग की स्थितियों के आधार पर इसे विशेष केबल और ट्यूबों के साथ आपूर्ति किया जाता है।
कम धूल उत्पादन
इससे उत्पाद की पैदावार बढ़ाने में मदद मिलती है।
लंबी यात्रा लंबाई
यह अधिकतम 2.8 मीटर के स्ट्रोक को संभाल सकता है।
(जेडपी विनिर्देश: अधिकतम 1.8 मीटर)
फ्लैट केबल (अन्य निर्माता)
फ़्लैटवेयर (त्सुबाकी द्वारा निर्मित)
तार टूटने से बचाने के उपाय
अधिकतम 6 स्टैक संभव हैं। *आंतरिक परीक्षण के परिणाम।
बाउंस दमन
यह डिवाइस और केबलों के बीच होने वाली किसी भी तरह की बाधा को रोकता है।
फ्लैट केबल (अन्य निर्माता)
फ़्लैटवेयर (त्सुबाकी द्वारा निर्मित)
फ़्लैटवेयर के बारे में अधिक जानकारी
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।
फ़्लैटवेयर ZP विनिर्देश
बेहतर संचालन
- केबल और ट्यूब को आसानी से डाला और निकाला जा सकता है, और आंशिक प्रतिस्थापन भी संभव है। इसमें त्सुबाकी की अनूठी ओपन-क्लोज ट्यूब का उपयोग किया गया है, जो लचीली, टिकाऊ और अच्छी स्लाइडिंग क्षमता वाली है।
- यह आईएसओ क्लास 2 के समकक्ष स्वच्छता प्राप्त करता है (हमारे आंतरिक परीक्षण परिणामों के आधार पर)।
केबल कैरियर (CABLEVEYOR) प्लास्टिक श्रृंखला
पीवीडीएफ विनिर्देश
वैक्यूम अनुप्रयोगों के लिए
निर्वात वातावरण में गैस उत्सर्जन को रोकने में विशेष फ्लोरोरेसिन का उपयोग प्रभावी होता है।
इसमें उत्कृष्ट रासायनिक प्रतिरोध क्षमता भी है।
केबल कैरियर (CABLEVEYOR) प्लास्टिक श्रृंखला के पीवीडीएफ विनिर्देशों के बारे में अधिक जानकारी
उत्पाद संबंधी पूछताछ के लिए, कृपया हमसे यहां संपर्क करें।
