लंबे समय से प्रतीक्षित दायरे का विस्तार

ज़िप चेन एक्ट्यूएटर
मध्यम और बड़े आकार

"उच्च थ्रस्ट x लंबी यात्रा लंबाई" ऊर्ध्वाधर संवहन में नाटकीय रूप से परिवर्तन करता है

ऊर्ध्वाधर परिवहन में उच्च कार्यक्षमता और स्थान की बचत को साकार करना

जो लोग अपर्याप्त थ्रस्ट और स्ट्रोक से जूझ रहे हैं या टैक्ट टाइम में सुधार की आवश्यकता है, उनके लिए 2022 की शरद ऋतु से, हम काफी विस्तारित थ्रस्ट और स्ट्रोक रेंज ^{के साथ} ज़िप चेन एक्ट्यूएटर के मध्यम और बड़े आकार की पेशकश करेंगे।

थ्रस्ट की सीमा 38.2 kN और स्ट्रोक 5000 मिमी तक बढ़ा दी गई है। इसके अलावा, 1000 मिमी/सेकंड की अधिकतम गति और 100% ED के प्रतिशत ड्यूटी चक्र के साथ उच्च-गति, उच्च-आवृत्ति संचालन संभव है।

ज़िप चेन एक्ट्यूएटर अधिकाधिक शक्तिशाली होता जा रहा ^है, जिससे अधिक परिष्कृत उपकरण कार्यक्षमता संभव हो रही है।

विस्तारित अनुप्रयोग क्षेत्रों के साथ भी अटूट स्थान-बचत प्रदर्शन

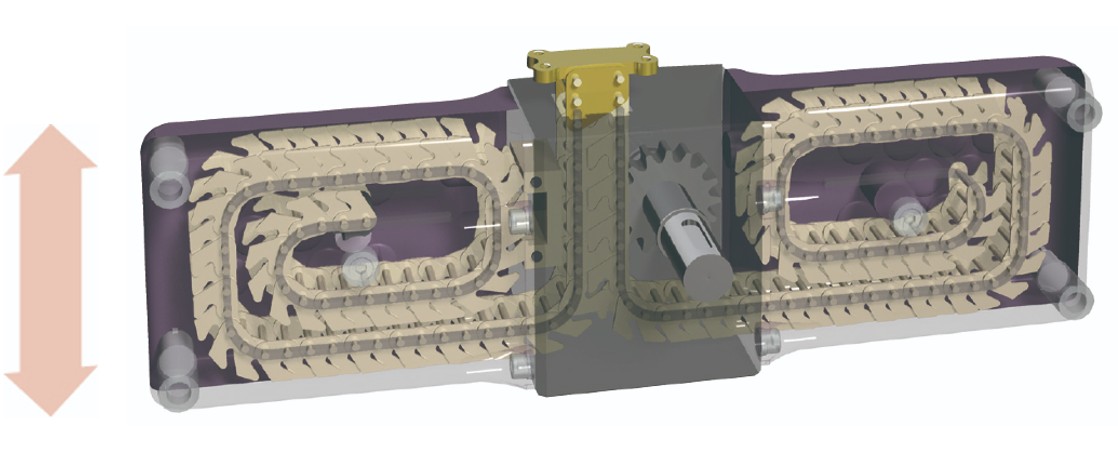

चेन को कॉम्पैक्ट रूप से संग्रहीत किया जाता है, और भंडारण केस की ऊंचाई स्ट्रोक से लगभग 85% कम होती है।

निम्न तल
लगभग 85 %

उच्च गति संचालन: 1000 मिमी/सेकंड तक

प्रतिशत ड्यूटी चक्र 100%ED

अपेक्षित जीवनकाल: 1 मिलियन चक्कर या उससे अधिक

उच्च नियंत्रणीयता और बहु-बिंदु रोक संभव है

आसान रखरखाव और लंबी उम्र

ऊर्जा की बचत

मध्यम और बड़े आकार के विनिर्देश

मध्यम आकार

मध्यम आकार के लिए, हम डिज़ाइन स्टॉक मॉडल प्रदान करते हैं जिन्हें आप अपने अनुप्रयोग के अनुरूप थ्रस्ट और स्ट्रोक के आधार पर दो आकारों में से चुन सकते हैं।

मध्यम आकार के डिज़ाइन स्टॉक मॉडल के लिए मॉडल संख्या प्रदर्शन का उदाहरण

*क्षैतिज स्क्रॉलिंग संभव है

ZUE	063	1	N	20	E	L	-TK
｜ शृंखला	｜ आकार 063 083	｜｜｜｜｜｜｜｜｜｜｜｜	｜｜｜｜｜｜｜｜｜｜	｜｜｜｜｜｜	｜｜｜｜	｜｜	｜ टीके: विशेष आकार
						｜ अक्ष व्यवस्था L: बाएँ R: दाएँ
					｜ स्थापना स्थिति E: पुश-अप
				｜ आघात 12: 1200 मिमी 16: 1600 मिमी 20: 2000 मिमी 25: 2500 मिमी (*केवल ZUE083)
			｜ ड्राइव यूनिट N: कोई ड्राइव यूनिट नहीं
		｜ अक्ष प्रकार 1: एकल ड्राइव 2: डबल ड्राइव

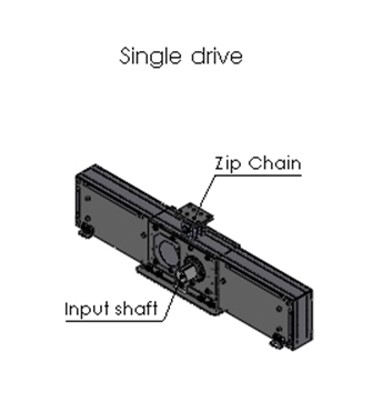

शाफ्ट प्रकार

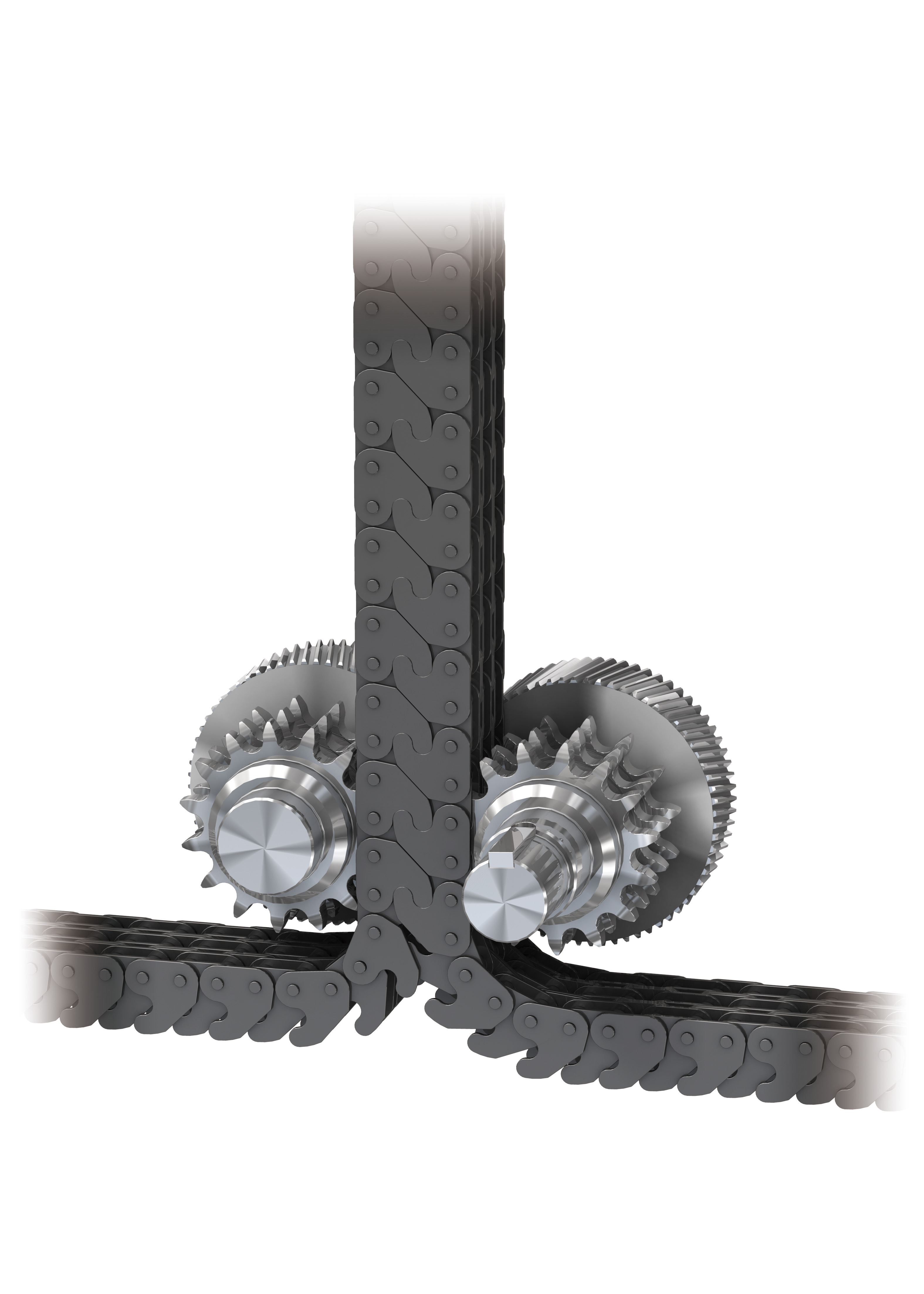

एकल ड्राइव	डबल ड्राइव

अक्ष व्यवस्था

L	R

मध्यम आकार के डिज़ाइन स्टॉक मॉडल और मुख्य आयाम

*क्षैतिज स्क्रॉलिंग संभव है

नमूना		स्वीकार्य थ्रस्ट के.एन.		आघात मिमी	अनुमानित द्रव्यमान किलोग्राम		आकार मिमी
नमूना		अकेला गाड़ी चलाना	दोहरा गाड़ी चलाना	आघात मिमी	अकेला गाड़ी चलाना	दोहरा गाड़ी चलाना	A	B	C	D	E
ZUE	063	6.7	10.1	1,200	90	100	1,120	203	305	Φ55	125
				1,600	100	110	1,380
				2,000	120	130	1,650
	083	10.7	16.1	1,200	140	170	1,210	236	350	एकल ड्राइव: Φ55 डबल ड्राइव: Φ65	162
				1,600	160	190	1,480
				2,000	190	220	1,760
				2,500	220	250	2,100

मध्यम आकार के लिए, हम डिज़ाइन के लिए निम्नलिखित विनिर्देशों पर भी विचार करेंगे।
कृपया हमसे संपर्क करें।

1) लटकने वाला प्रकार
2) क्षैतिज पुश प्रकार
3) मोटर रिड्यूसर के साथ
4) विशेष स्ट्रोक (100 से 3,000 मिमी)

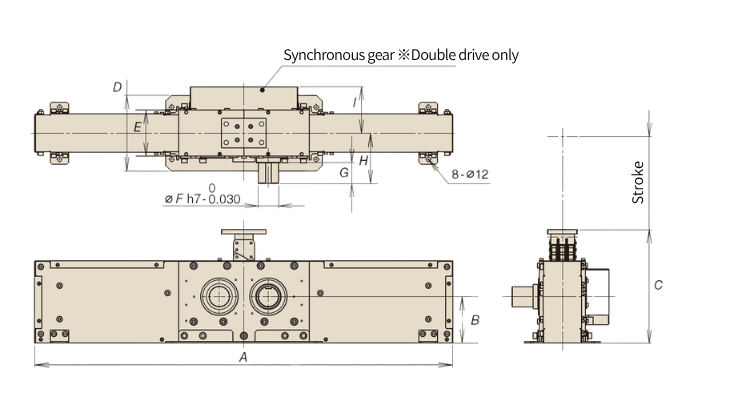

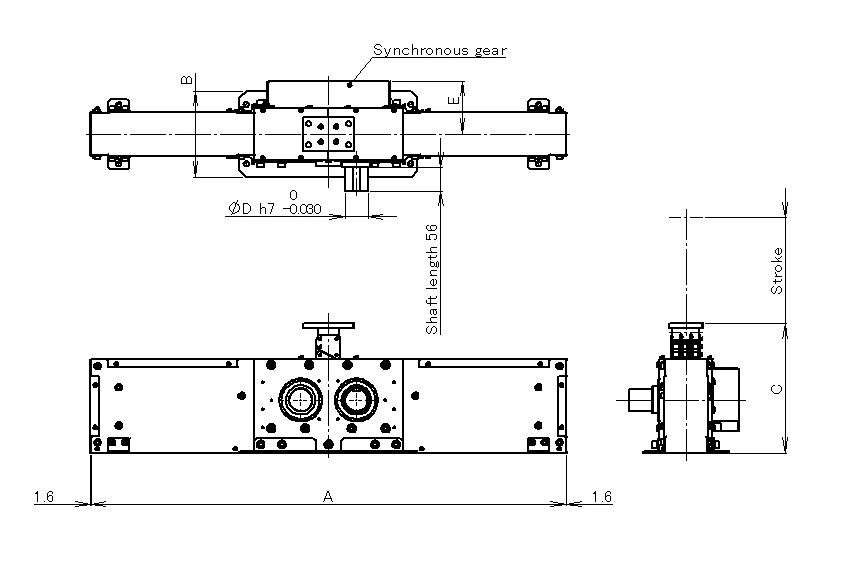

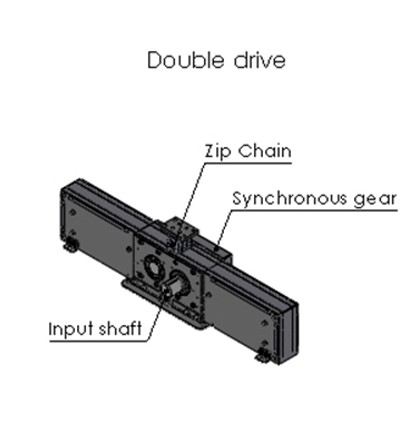

*यह आरेख डबल ड्राइव विनिर्देश दर्शाता है।

एकल ड्राइव मॉडल में सिंक्रोनस गियर नहीं होता है।

बड़ा आकार

हम 38.2 kN के अधिकतम थ्रस्ट और 5,000 मिमी के अधिकतम स्ट्रोक के साथ बड़े आकार को भी संभालते हैं।
अधिक जानकारी के लिए हमसे संपर्क करें।

बड़े आकार का थ्रस्ट और स्ट्रोक

नमूना		स्वीकार्य थ्रस्ट के.एन.		अधिकतम स्ट्रोक मिमी
नमूना		अकेला गाड़ी चलाना	दोहरा गाड़ी चलाना	अधिकतम स्ट्रोक मिमी
ZUE	103	16.3	24.5	4,000
ZUE	123	25.7	38.2	5,000

आवेदन

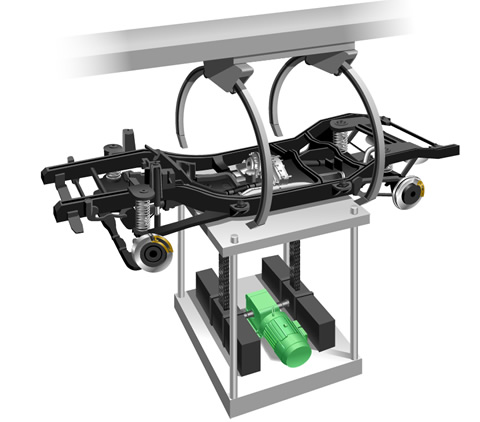

ऑटोमोबाइल फ्रेम उठाने वाला उपकरण

इससे ऑटोमोबाइल उत्पादन लाइनों के समय में सुधार होता है, जो प्रति मिनट एक से अधिक चक्कर की आवृत्ति पर ऊपर-नीचे चलती हैं।

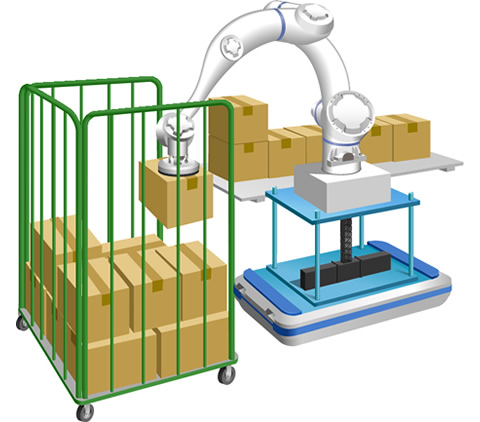

एजीवी/एएमआर माउंटिंग और रोबोट लिफ्टिंग

इसे एजीवी या एएमआर पर स्थापित करके तथा रोबोट को ऊपर-नीचे करके, गति की सीमा को बढ़ाया जा सकता है।

बहु-चरणीय कन्वेयर पर छंटाई और परिवहन

कन्वेयर द्वारा परिवहन किए जाने वाले वर्कपीस को उच्च गति उठाने के साथ कई चरणों में छांटा जाता है, जिससे ऊर्ध्वाधर परिवहन समय कम हो जाता है।

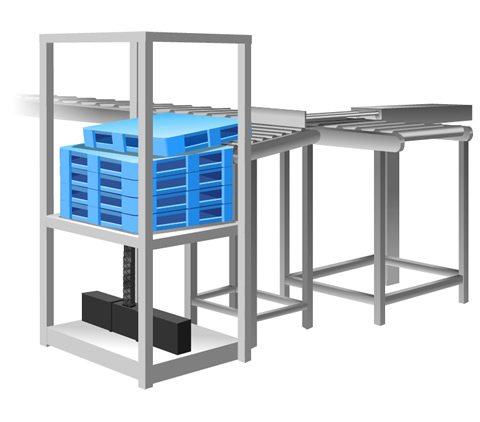

पैलेट स्टैकिंग डिवाइस

पैलेट स्टैकिंग डिवाइस लिफ्टिंग सेक्शन के केंद्र को सहारा देता है, जिससे गाइड फ्रेम सरल हो जाता है।

चयन अनुरोधों के संबंध में

मध्यम और बड़े ज़िप चेन एक्ट्यूएटर आकारों के चयन के अनुरोध के लिए एक तकनीकी शीट उपलब्ध है।
कृपया उपयोग की शर्तें भरें और वेबसाइट या अपने स्थानीय वितरक के माध्यम से हमसे संपर्क करें।

मध्यम और बड़े ज़िप चेन एक्ट्यूएटर आकार के चयन के लिए तकनीकी शीट डाउनलोड करें।
