तकनीकी डेटा सिंक्रोनस बेल्ट्स और बेल्ट स्प्रॉकेट्स

उपयोग के लिए निर्देश (लॉक बेल्ट स्प्रॉकेट्स ^​एस प्रकार और एस-प्रकार प्लेटेड विनिर्देश)

इंस्टालेशन

• 1) एस-प्रकार विनिर्देशों के लिए
  शाफ्ट की सतह से सारी गंदगी पोंछकर तेल या ग्रीस की एक पतली परत लगाएँ। (मोलिब्डेनम-आधारित घर्षण-रोधी एजेंट वाले किसी भी उत्पाद का उपयोग न करें।)
  आस्तीन से कसने वाले बोल्ट निकालें, और पुली और आस्तीन की संपर्क सतहों को साफ करें। तेल या ग्रीस लगाएँ।
  इसके अलावा, कसने वाले बोल्टों के धागों और सीट पर तेल या ग्रीस लगाएँ। तेल या ग्रीस लगाने से बोल्टों को कसने वाला बल स्थिर रहेगा, इसलिए इसे ज़रूर लगाएँ।
  यदि इसे लागू नहीं किया गया तो इससे ट्रांसमिशन टॉर्क अपर्याप्त हो सकता है या बोल्ट ढीला हो सकता है।
• 2) एस-प्रकार चढ़ाना विनिर्देशों के लिए
  शाफ्ट की सतह से गंदगी या तेल को पूरी तरह पोंछ दें। स्लीव कसने वाले बोल्ट को हटा दें और पुली और स्लीव की संपर्क सतहों को पोंछकर साफ़ कर लें।
  तेल या ग्रीस न लगाएं क्योंकि यह आवश्यक नहीं है।
  इसके अलावा, बोल्टों पर पहले से ही विशेष कोटिंग की गई है ताकि तेल या ग्रीस लगाने जैसा ही प्रभाव प्राप्त हो सके, इसलिए कृपया कोई अन्य तेल या ग्रीस न लगाएं।
• 3) आस्तीन को अस्थायी रूप से जोड़ने के लिए बन्धन बोल्ट को हल्के से कसें।
• 4) चरण 3 में अस्थायी रूप से जोड़े गए लॉक बेल्ट स्प्रॉकेट्स को धीरे से हाथ से निर्दिष्ट स्थान पर धकेलें।

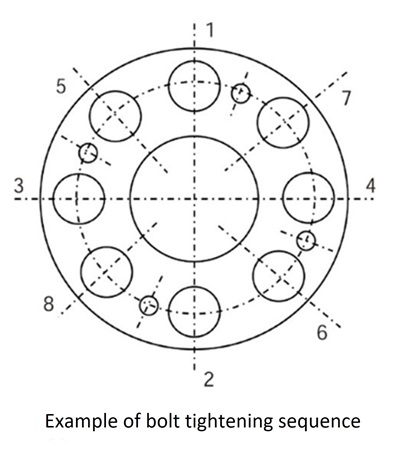

• 5) रेटेड कसने वाले टॉर्क M _A के 1/4 का उपयोग करके बोल्ट को विकर्ण क्रम में समान रूप से कसें।
• 6) कसने वाले टॉर्क को M _A के 1/2 तक बढ़ाएं और 5) की तरह ही कसें।
• 7) कसने वाले टॉर्क को निर्धारित मान तक बढ़ाएं और चरण 5) और 6) की तरह ही कसें।
• 8) सभी कसने वाले बोल्टों को परिधिगत दिशा में निर्धारित कसने वाले टॉर्क के साथ बारी-बारी से कसें। इस प्रक्रिया को कई बार दोहराएँ।
  जब सभी कसने वाले बोल्ट निर्धारित कसने वाले टॉर्क तक पूरी तरह से कस दिए जाते हैं, तो स्थापना पूरी हो जाती है।

स्थापना संबंधी सावधानियां

• - क्लैम्पिंग बोल्ट को कसने के लिए हमेशा टॉर्क रिंच का इस्तेमाल करें। कसने के निर्देशों और टॉर्क M _A का पालन करें। टॉर्क रिंच के अलावा किसी अन्य रिंच का इस्तेमाल करने या हाथ से कसने से अशुद्धि हो सकती है और फिसलन या विरूपण जैसी दुर्घटनाएँ हो सकती हैं।
• - बोल्ट को निर्दिष्ट टॉर्क से ज़्यादा टॉर्क पर कसने से बोल्ट टूट सकता है। बोल्ट को निर्दिष्ट टॉर्क से कम टॉर्क पर कसने से बोल्ट ढीला हो सकता है, इसलिए उसे निर्दिष्ट टॉर्क _MA तक ही कसें।
• ・इस उत्पाद के साथ दिए गए कसने वाले बोल्ट के अलावा किसी अन्य बोल्ट का इस्तेमाल कभी न करें। इससे बोल्ट क्षतिग्रस्त हो सकते हैं या अन्य दुर्घटनाएँ हो सकती हैं। अगर आपको बोल्ट खो जाने या बदलने के कारण नए बोल्ट चाहिए, तो कृपया हमसे संपर्क करें।

हटाना

• 1) यह सुनिश्चित करने के बाद कि पुली और शाफ्ट पर कोई टॉर्क या अन्य भार नहीं लगाया जा रहा है, कसने वाले बोल्टों को एक-एक करके ढीला करें और उन्हें हटा दें।
• 2) हटाए गए बोल्टों को हटाने वाले स्क्रू के छेदों में डालें और लॉक को खोलने के लिए उन्हें समान रूप से कसें।

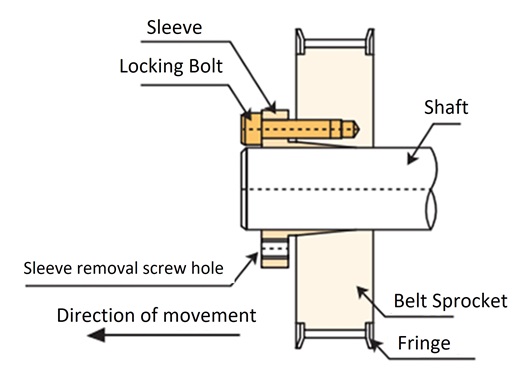

बोल्ट कसते समय पुली की गति

जब लॉक सीरीज एस प्रकार स्थापित किया जाता है, तो पुली प्रारंभिक निर्धारण से अंतिम कसने तक अक्षीय दिशा में 0.5 मिमी से 1.0 मिमी तक चलेगी।

इसलिए, केन्द्रित करते समय, कृपया स्थापित करने से पहले पुली की गति की मात्रा को ध्यान में रखें।

पुली की गति की दिशा के लिए कृपया दाईं ओर दिए गए आरेख को देखें।

सामान्य टिप्पणियां

• 1) अनुमेय संचरण टॉर्क: लोड टॉर्क का चयन इस प्रकार करें कि उत्पन्न अधिकतम टॉर्क को सर्विस कारक से गुणा करने पर प्राप्त मान हमेशा संचरण टॉर्क के बराबर या उससे कम हो।
• 2) शाफ्ट व्यास सहिष्णुता और सतह खुरदरापन: शाफ्ट व्यास सहिष्णुता h8 होनी चाहिए और शाफ्ट सतह खुरदरापन Ra 3.2 होना चाहिए।
• 3) कुंजी नाली शाफ्ट या डी-आकार शाफ्ट पर माउंटिंग
  जब किसी ऐसे शाफ्ट पर माउंट किया जाता है जिसमें पहले से ही एक कीवे होता है, जैसे कि मोटर शाफ्ट, या डी-आकार के शाफ्ट पर, तो स्वीकार्य ट्रांसमिशन टॉर्क 10% कम हो जाएगा।
• 4) पॉलिश किए हुए स्टील बार पर माउंटिंग
  जब इसे गारंटीकृत यांत्रिक गुणों (खींची गई सामग्री के आयाम स्वीकार्य व्यास वर्ग 8 से 10) के साथ पॉलिश किए गए स्टील बार से जोड़ा जाता है, तो स्वीकार्य ट्रांसमिशन टॉर्क 10% कम हो जाएगा।
• 5) S35C या उससे अधिक की ठोस शाफ्ट सामग्री का उपयोग करें।
• 6) ऑपरेटिंग तापमान रेंज: -15°C से 80°C (एल्यूमीनियम: 0°C से 50°C)
• 7) बोल्ट कसते समय हमेशा टॉर्क रिंच का उपयोग करें।
  (कृपया जिस टॉर्क रिंच का आप उपयोग कर रहे हैं, निर्देश पुस्तिका के अनुसार टॉर्क रिंच का सही ढंग से उपयोग करें।)

[अनप्लेटेड एल्युमीनियम] बोल्ट और कसने वाला टॉर्क M _A

आस्तीन फ्रेम संख्या	बोल्ट का आकार	बोल्ट कसने का टॉर्क N・m {kgf・m}
S1	M4x16	4.2 {0.43}
S2	M5x18	8.3 {0.85}
S3, S4	M5x20
S5	M5x22
S6	M6x25	16.8 {1.71}
S7	M8x30	40.5 {4.13}

[प्लेटिंग विनिर्देश] बोल्ट और कसने वाला टॉर्क M _A

आस्तीन फ्रेम संख्या	बोल्ट का आकार	बोल्ट कसने का टॉर्क N・m {kgf・m}
S1	M4x16	3.4 {0.35}
S2, S3, S4	M5x20	6.8 {0.69}
S5	M5x25
S6	M6x25	13.6 {1.39}
S7	M8x30	32.8 {3.35}
