स्थापना दिशा

क्षैतिज, ऊर्ध्वाधर, झुकाव, आदि।

स्थापना वातावरण

• सभी मॉडलों में पूरी तरह से बंद संरचना होती है जिससे उन्हें बाहर इस्तेमाल किया जा सकता है। हालाँकि, बाहरी मॉडलों को भी प्रतिकूल वातावरण में, जहाँ वे लगातार पानी या भाप के संपर्क में रहते हैं, या जहाँ बर्फ जमा होती है, एक उपयुक्त आवरण की आवश्यकता होती है। परिवेश का तापमान उपयोग की परिस्थितियों के अनुसार बदलता रहता है, लेकिन आमतौर पर इनका उपयोग -15 से 40°C के बीच किया जा सकता है। यदि इनका उपयोग 40°C से ऊपर किया जाता है, तो इन्हें किसी इंसुलेटिंग कवर या इसी तरह की किसी चीज़ से सुरक्षित रखना सुनिश्चित करें। ज्वलनशील वातावरण में कभी भी इनका उपयोग न करें। ऐसा करने से विस्फोट या आग लग सकती है। साथ ही, ऐसे स्थानों पर उपयोग करने से बचें जहाँ ये कंपन या 1G से अधिक के प्रभाव के अधीन हों।
• - कैबटायर केबल या लीड वायर से सुसज्जित मॉडल का उपयोग बाहर करते समय, पर्याप्त जलरोधी उपाय अवश्य करें।

इंस्टॉलेशन तरीका

• - मुख्य बॉडी को स्थापित करने के लिए ट्रूनियन माउंट या क्लीविस माउंट का उपयोग करें। टिप को U-आकार या I-आकार के सिरा संयोजन से जोड़ें।
• - ट्रूनियन माउंटिंग के लिए, ट्रूनियन पिन और ट्रूनियन होल पर ग्रीस लगाएँ। सिरा संयोजन के कनेक्टिंग पिन और क्लीविस लगाते समय कनेक्टिंग पिन पर भी ग्रीस लगाएँ।
• - यदि सिलेंडर सक्रिय होने पर मुख्य बॉडी काफी कंपन करती है, तो कृपया कनेक्टिंग भागों पर सादे बीयरिंग या रोलिंग बीयरिंग का उपयोग करने पर विचार करें।
  यदि आपको ट्रूनियन छेद में एक सादे बियरिंग की आवश्यकता है, तो कृपया हमसे संपर्क करें।
• - यदि ट्रूनियन पिन या क्लीविस और सिरा संयोजन का कनेक्टिंग पिन लंबवत है (जब सिलेंडर को उसके किनारे पर रखा जाता है) और मुख्य बॉडी दोलन करती है, तो पहनने से रोकने के लिए उपाय करें जैसे कि ट्रूनियन छेद या क्लीविस फिटिंग या सिरा संयोजन के किनारे में सादे बेयरिंग सामग्री डालना।

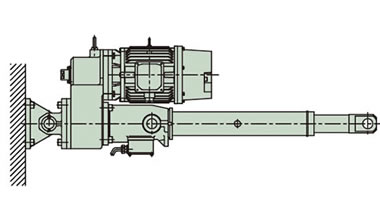

चित्र 1 स्थापना विधि

*हार्डवेयर माउंट करने के लिए कृपया विकल्प अनुभाग देखें।

मैनुअल संचालन

स्ट्रोक को मैन्युअल रूप से समायोजित करने के लिए, ब्रेक-सुसज्जित मोटर पर लगे ब्रेक को छोड़ दें, फिर समायोज्य रिंच या सॉकेट रिंच के साथ रिडक्शन सेक्शन के मैनुअल हैंडल शाफ्ट को घुमाएं।

चेतावनी	यदि रॉड पर भार लगाया गया है, तो ब्रेक छोड़ने से पहले भार हटा दें।

कृपया मैनुअल शाफ्ट के प्रति घुमाव रॉड यात्रा दूरी के लिए मानक मॉडल सूची (यहां) देखें।

रॉड रोटेशन की रोकथाम

• 1. छड़, प्रणोद के परिणामस्वरूप एक घूर्णन बल उत्पन्न करती है (यहाँ देखें), इसलिए घूर्णन को रोकना आवश्यक है। रेटेड प्रणोद पर छड़ का घूर्णन बल मॉडल सूची में सूचीबद्ध है। अधिकांश मामलों में, छड़ के सिरे को चालित मशीन से जोड़कर घूर्णन को रोका जा सकता है।
• 2. टिप को स्वतंत्र रूप से घुमाते समय या रस्सी आदि खींचने के लिए पुली लगाते समय, रॉड को घूमने से रोकना आमतौर पर आवश्यक होता है। यदि आपको रोटेशन स्टॉपर वाले पावर सिलेंडर की आवश्यकता है, तो कृपया हमसे संपर्क करें। ध्यान दें कि बाहरी लिमिट स्विच यूनिट की LS रॉड का उपयोग रोटेशन को रोकने के लिए नहीं किया जा सकता है।

छड़ पर पार्श्व भार

रॉड को इस प्रकार स्थापित करें कि उस पर कोई झुकने वाला भार (पार्श्व भार) न पड़े।

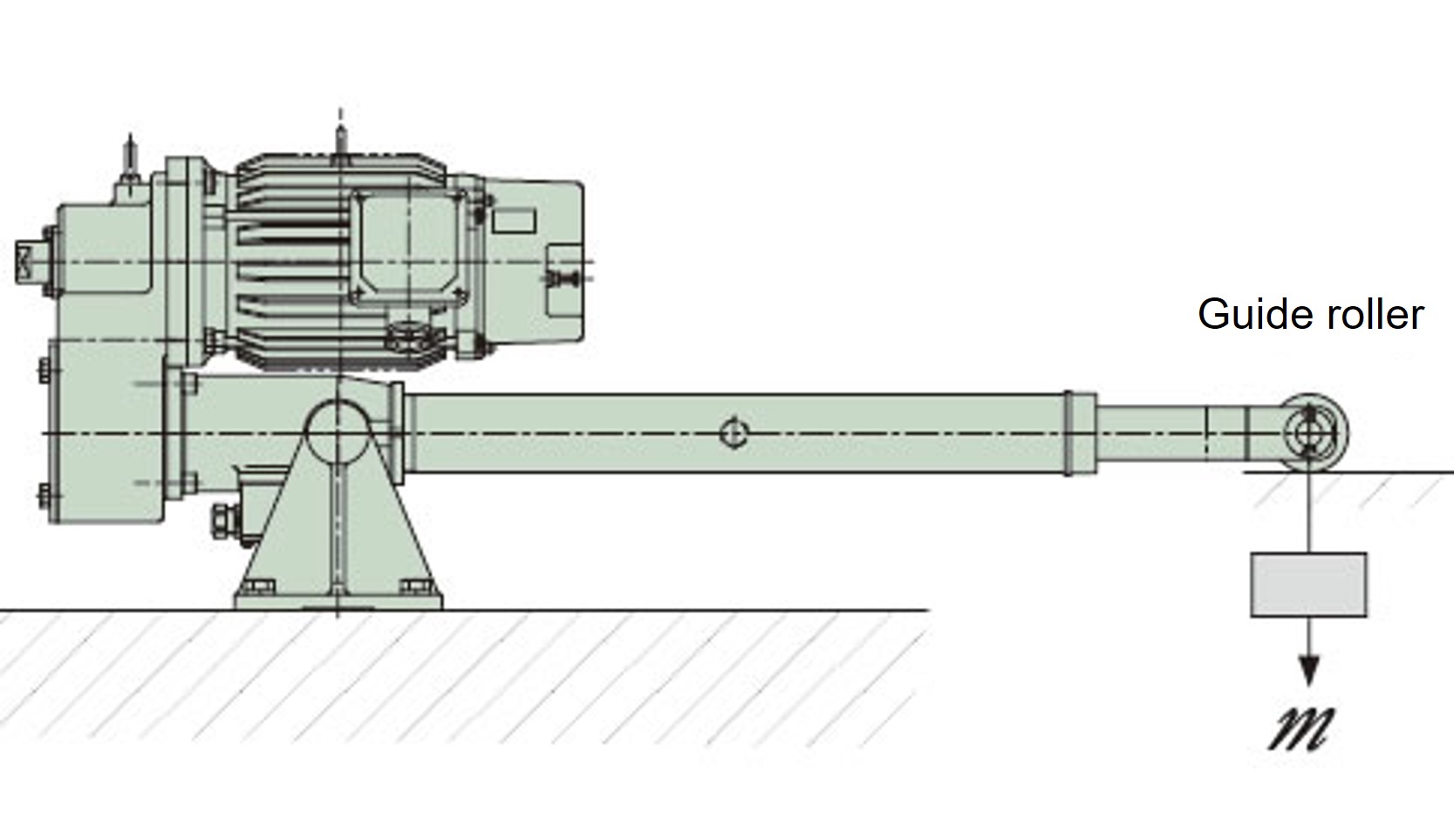

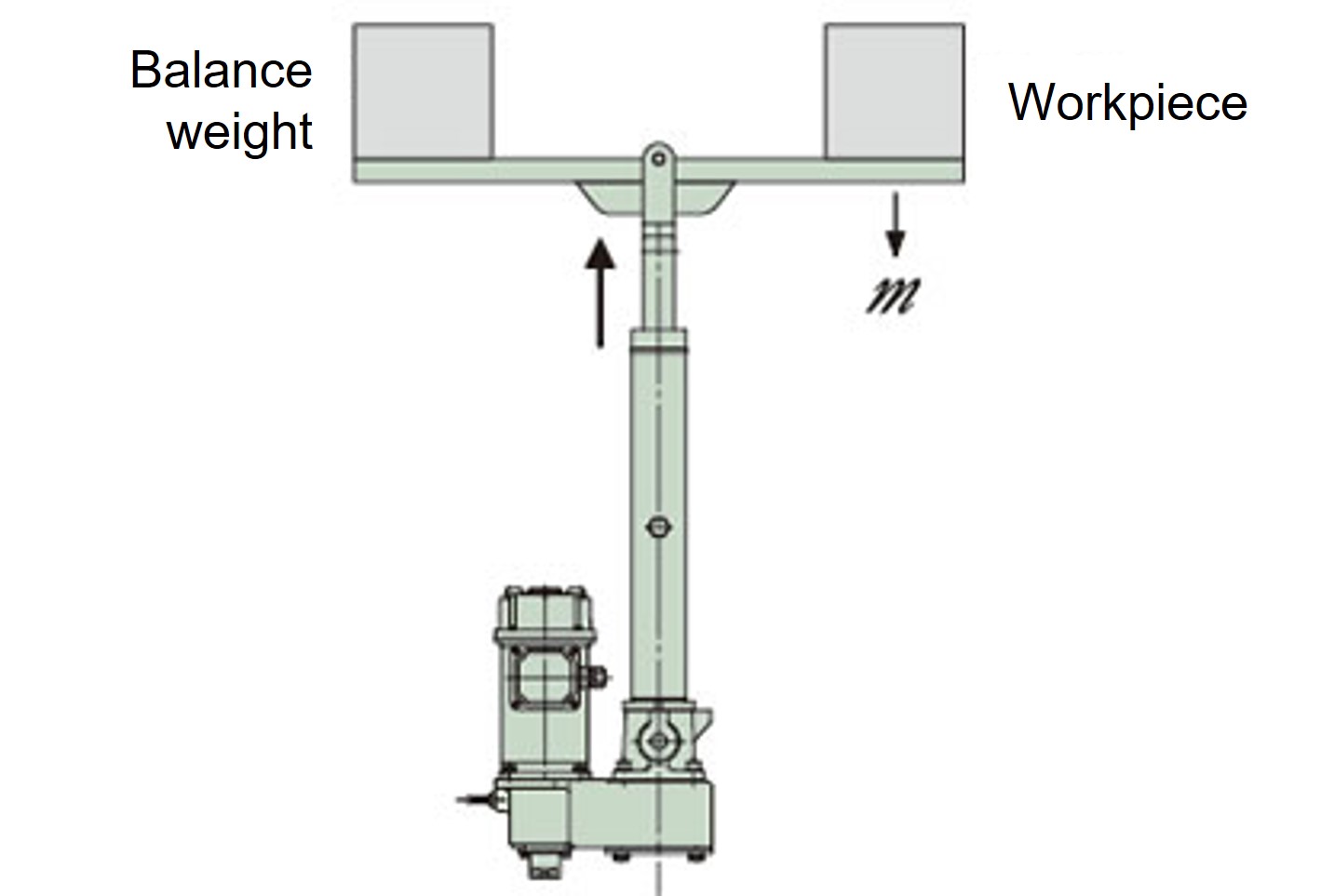

यदि भार छड़ के लंबवत (पार्श्व भार) या उत्केंद्रित भार दिशा (उत्केंद्रित भार) में लगाया जाता है, तो निम्नलिखित उपाय करें।

मेगर परीक्षण के बारे में

इस सिलेंडर पर मेगर परीक्षण सख्त वर्जित है क्योंकि इससे अंतर्निहित पावर मॉड्यूल क्षतिग्रस्त हो सकता है। हालाँकि, यदि आप बाहरी सर्किट पर मेगर परीक्षण करना चाहते हैं, तो कृपया टर्मिनल बॉक्स से ब्रेक वायरिंग हटा दें।

स्ट्रोक समायोजन बाहरी LS (वैकल्पिक) सेटिंग

• - पावर सिलेंडर बॉडी में लिमिट स्विच लगाने का विकल्प उपलब्ध है, इसलिए कृपया इसका उपयोग करें।
• - स्ट्रोक के दोनों सिरों को विनियमित करने के लिए सीमा स्विच का उपयोग करें।
• ・कृपया स्ट्रोक सीमा के भीतर ही उपयोग करें। यदि स्ट्रोक सीमा पार हो जाए, तो नुकसान हो सकता है।
• - सीमा स्विच को समायोजित करते समय, कृपया तटवर्ती दूरी (यहां) को ध्यान में रखें।
• - 100% नाममात्र स्ट्रोक पर उपयोग करते समय, सीमा स्विच को इस प्रकार सेट करें कि सिलेंडर आयाम तालिका में XA आयाम के भीतर रुक जाए।
• - एक ही समय में दो या अधिक पावर सिलेंडर संचालन करते समय, प्रत्येक सिलेंडर की ऊपरी और निचली सीमा पर सीमा स्विच स्थापित करें।
• ・सी-प्रकार थ्रस्ट डिटेक्शन लिमिट स्विच को कभी भी स्वयं समायोजित न करें, क्योंकि इससे थ्रस्ट डिटेक्शन सेटिंग मान में बड़ा अंतर आ सकता है।
• ・ पावर सिलेंडर टी सीरीज़ के हाई-स्पीड प्रकार (एच स्पीड) की कोस्टिंग दूरी लंबी होती है, इसलिए स्ट्राइकर के लिमिट स्विच के ऊपर जाने की संभावना रहती है। इसलिए, नियंत्रण सर्किट में लिमिट सिग्नल को सेल्फ-होल्डिंग के साथ संचालित करना सुनिश्चित करें।

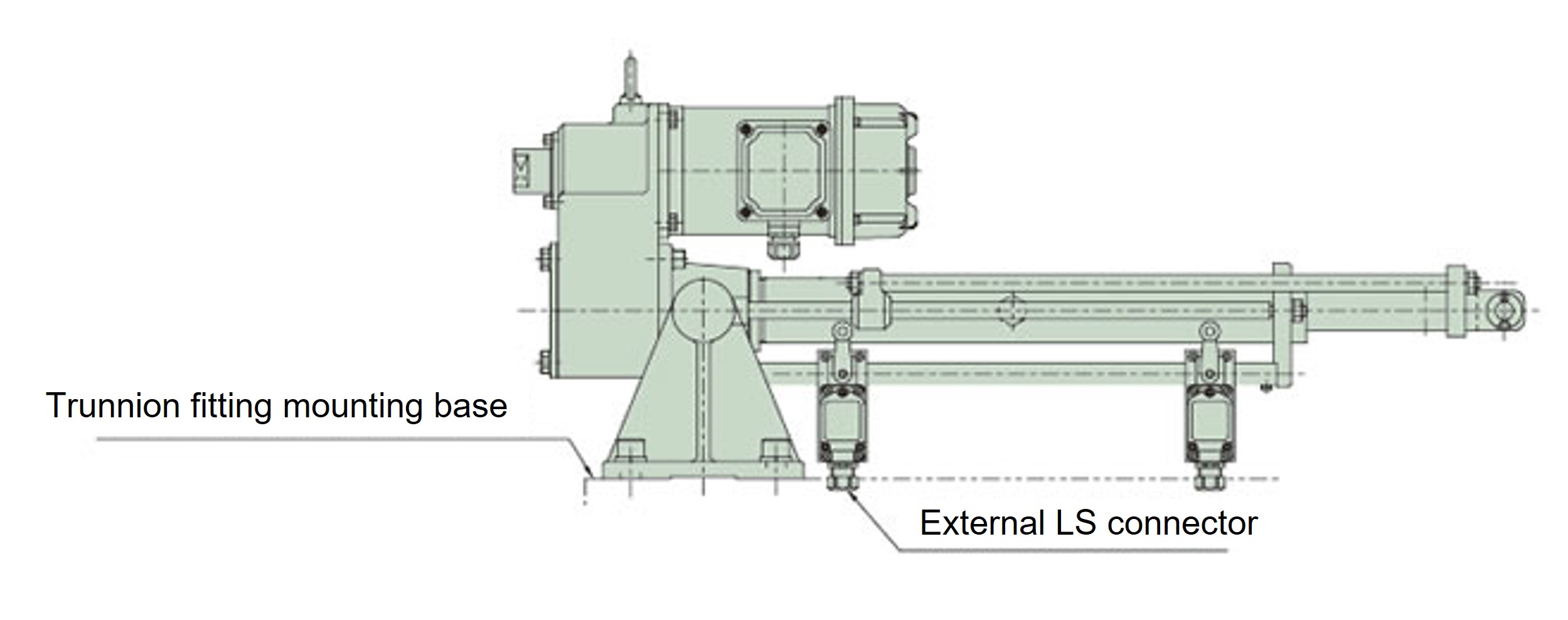

• स्ट्रोक-समायोज्य बाहरी एलएस (वैकल्पिक) लंबवत रूप से माउंट किया गया (स्ट्रोक 300 मिमी या उससे कम)...बाहरी एलएस का कनेक्टर ट्रूनियन माउंटिंग बेस सतह के नीचे फैला हुआ है (चित्र 5)।

चित्र 5 स्ट्रोक समायोजन बाहरी एलएस (विकल्प) ऊर्ध्वाधर स्थापना

बॉल स्क्रू स्नेहन

बॉल स्क्रू पर पहले से ग्रीस लगा होता है, इसलिए इसे ऐसे ही इस्तेमाल करें। ग्रीस लगाने के लिए तालिका 1 और 2 का उपयोग करें। बॉल स्क्रू पर ग्रीस लगाने के लिए, बाहरी सिलेंडर पर लगे ग्रीसिंग पोर्ट बोल्ट को हटाएँ, रॉड को एक पूरा स्ट्रोक आगे बढ़ाएँ, ग्रीस गन से स्क्रू की बाहरी परिधि पर ग्रीस लगाएँ, और फिर उसे स्ट्रोक की उस सीमा में आगे-पीछे घुमाएँ जिसका आप उपयोग कर रहे हैं। इस प्रक्रिया को 2 से 3 बार दोहराएँ।

चेतावनी	कभी भी अपनी उंगलियां ग्रीस पोर्ट में न डालें। यदि आप सिलेंडर को अपनी उंगलियों के अंदर रखकर संचालित करते हैं, तो आपकी उंगलियां घायल हो सकती हैं।

तालिका 1 अनुशंसित ग्रीस (ईपी (अत्यधिक दबाव) ग्रीस का उपयोग करना सुनिश्चित करें।)

उपयोग श्रेणी	कंपनी का नाम	ग्रीस का नाम
गेंद पेंच	त्सुबाकिमोटो चेन कंपनी लिमिटेड	JWGS100G
	इदेमित्सु	डैफ्ने एपोनेक्स एसआर नंबर 2 *1
	निप्पोन ग्रीस	निग्रूव EP-2K
	एक्सॉन मोबिल	मोबिलक्स ईपी नंबर 2
	कॉस्मो ऑयल लुब्रिकेंट्स कंपनी लिमिटेड	कॉस्मो ग्रीस न्यू डायनामैक्स ईपी नंबर 2
	शेल ल्यूब्रिकेंट्स जापान	शैल गैडस एस2 वी220 जे 2 (ईपी) *2

*1 शिपमेंट के समय पूर्व-पैक किया गया ग्रीस।

*2 पूर्व नाम: शेल अल्बानिया ईपी ग्रीस 2

नोट: JWGS100G को 100 ग्राम के कंटेनर में अलग से बेचा जाता है। (यहाँ देखें।)

*ऊपर सूचीबद्ध उत्पाद नाम संबंधित कंपनियों के ट्रेडमार्क या पंजीकृत ट्रेडमार्क हैं।

तालिका 2. ग्रीस चक्र

बार - बार इस्तेमाल	ग्रीस चक्र
1001 चक्कर/दिन या उससे अधिक	हर 1 से 3 महीने में
501-1000 चक्कर/दिन	हर 3 से 6 महीने में
101-500 चक्कर/दिन	हर 6 महीने से 1 वर्ष तक
~100 चक्कर/दिन या उससे कम	हर 1 से 1.5 साल में

*उपरोक्त तालिका में दिए गए मान लंबे समय तक उपयोग की अनुमति देने के लिए हैं, और जीवनकाल का संकेत नहीं देते हैं।

रिड्यूसर को ग्रीस करना

रिडक्शन सेक्शन में गियर और बेयरिंग को पहले से ग्रीस से चिकना किया जाता है, इसलिए उन्हें चिकना करने की आवश्यकता नहीं होती।

रिड्यूसर पर प्रारंभिक ग्रीस का अनुप्रयोग

• गियर केस: डैफ्ने एपोनेक्स एसआर नंबर 1
• ग्रहीय न्यूनीकरण भाग: मोली गियर ग्रीस नंबर 1
