स्थापना दिशा

क्षैतिज, ऊर्ध्वाधर, झुकाव, आदि।

स्थापना वातावरण

• सभी मॉडलों में पूरी तरह से बंद संरचना होती है जिससे उन्हें बाहर इस्तेमाल किया जा सकता है। हालाँकि, बाहरी मॉडलों को भी प्रतिकूल वातावरण में, जहाँ वे लगातार पानी या भाप के संपर्क में रहते हैं, या जहाँ बर्फ जमा होती है, एक उपयुक्त आवरण की आवश्यकता होती है। परिवेश का तापमान उपयोग की परिस्थितियों के अनुसार बदलता रहता है, लेकिन आमतौर पर इनका उपयोग -15 से 40°C के बीच किया जा सकता है। यदि इनका उपयोग 40°C से ऊपर किया जाता है, तो इन्हें किसी इंसुलेटिंग कवर या इसी तरह की किसी चीज़ से सुरक्षित रखना सुनिश्चित करें। ज्वलनशील वातावरण में कभी भी इनका उपयोग न करें। ऐसा करने से विस्फोट या आग लग सकती है। साथ ही, ऐसे स्थानों पर उपयोग करने से बचें जहाँ ये कंपन या 1G से अधिक के प्रभाव के अधीन हों।
• ・यदि आप धुंधले वातावरण में उत्पाद का उपयोग करना चाहते हैं तो कृपया हमसे संपर्क करें।
• - कैबटायर केबल या लीड वायर से सुसज्जित मॉडल का उपयोग बाहर करते समय, पर्याप्त जलरोधी उपाय अवश्य करें।

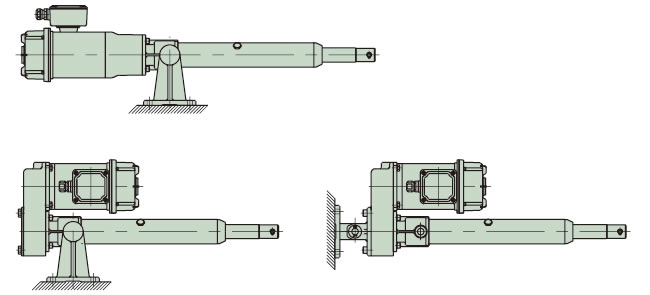

इंस्टॉलेशन तरीका

• - मुख्य बॉडी को माउंट करने के लिए ट्रूनियन माउंट या क्लीविस माउंट (केवल समानांतर) का उपयोग करें। टिप को माउंट करने के लिए U-आकार या I-आकार के सिरा संयोजन उपयोग करें।
• - ट्रूनियन माउंटिंग के लिए, ट्रूनियन पिन और ट्रूनियन होल पर ग्रीस लगाएँ। सिरा संयोजन के कनेक्टिंग पिन और क्लीविस लगाते समय कनेक्टिंग पिन पर भी ग्रीस लगाएँ।

  ट्रूनियन माउंट

  क्लीविस माउंट

• - यदि सिलेंडर के संचालन के दौरान मुख्य बॉडी में काफ़ी कंपन होता है, तो कृपया कनेक्टिंग भागों पर प्लेन बियरिंग या रोलिंग बियरिंग का उपयोग करने पर विचार करें। यदि आपको ट्रूनियन होल में प्लेन बियरिंग लगवाने की आवश्यकता है, तो कृपया हमसे संपर्क करें।
• - यदि ट्रूनियन पिन या क्लीविस और सिरा संयोजन का कनेक्टिंग पिन लंबवत है (जब सिलेंडर को उसके किनारे पर रखा जाता है) और मुख्य बॉडी दोलन करती है, तो पहनने से रोकने के लिए उपाय करें जैसे कि ट्रूनियन छेद या क्लीविस फिटिंग या सिरा संयोजन के किनारे में सादे बेयरिंग सामग्री डालना।

मैनुअल संचालन

स्ट्रोक को मैन्युअल रूप से समायोजित करने के लिए, ब्रेक-युक्त मोटर पर लगे ब्रेक को छोड़ दें, फिर मैनुअल हैंडल से मोटर के नॉन-लोडेड हिस्से पर मैनुअल शाफ्ट को घुमाएँ। ब्रेक छोड़ने के निर्देशों के लिए, निर्देश पुस्तिका देखें। मैनुअल हैंडल केवल मानक मॉडल के साथ ही आता है।

चेतावनी	यदि रॉड पर भार लगाया गया है, तो ब्रेक छोड़ने से पहले भार हटा दें।

मैनुअल शाफ्ट के प्रति घुमाव रॉड मूवमेंट राशि के लिए कृपया उत्पाद मॉडल सूची (यहां) देखें।

रॉड रोटेशन की रोकथाम

• 1. छड़, थ्रस्ट के कारण एक घूर्णन बल उत्पन्न करती है (यहाँ देखें), इसलिए घूर्णन को रोकना आवश्यक है। रेटेड थ्रस्ट पर छड़ का घूर्णन बल मॉडल सूची में सूचीबद्ध है।
आमतौर पर, अधिकांश मामलों में, रॉड के सिरे को चालित मशीन से जोड़कर घूर्णन को रोका जा सकता है।
• 2. टिप को स्वतंत्र रूप से घुमाते समय या रस्सी आदि खींचने के लिए पुली लगाते समय, रॉड को घूमने से रोकना आमतौर पर आवश्यक होता है। कृपया एंटी-रोटेशन स्पेसिफिकेशन (विकल्प चिह्न M) वाला पावर सिलेंडर चुनें।

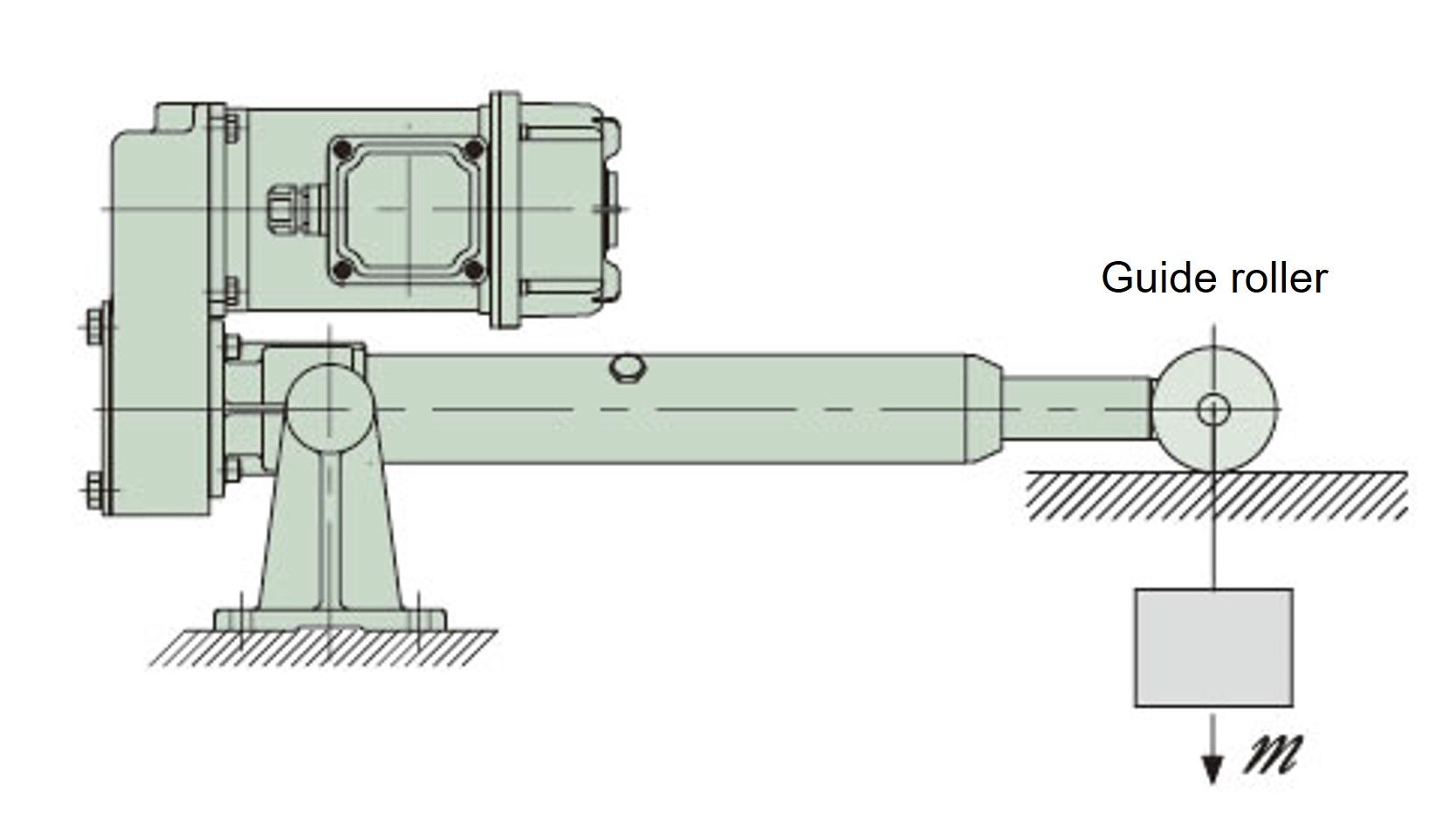

छड़ पर पार्श्व भार

यदि भार छड़ के लंबवत (पार्श्व भार) या उत्केंद्रित भार दिशा (उत्केंद्रित भार) में लगाया जाता है, तो निम्नलिखित उपाय करें।

मेगर परीक्षण के बारे में

इस सिलेंडर पर मेगर परीक्षण सख्त वर्जित है क्योंकि इससे अंतर्निहित पावर मॉड्यूल क्षतिग्रस्त हो सकता है। हालाँकि, यदि आप बाहरी सर्किट पर मेगर परीक्षण करना चाहते हैं, तो कृपया टर्मिनल बॉक्स से ब्रेक वायरिंग हटा दें।

स्ट्रोक समायोजन बाहरी LS (वैकल्पिक) सेटिंग

• - पावर सिलेंडर बॉडी में लिमिट स्विच लगाने का विकल्प उपलब्ध है, इसलिए कृपया इसका उपयोग करें।
• - स्ट्रोक के दोनों सिरों को विनियमित करने के लिए सीमा स्विच का उपयोग करें।
• ・कृपया स्ट्रोक सीमा के भीतर ही उपयोग करें। यदि स्ट्रोक सीमा पार हो जाए, तो नुकसान हो सकता है।
• - सीमा स्विच को समायोजित करते समय, कृपया तटवर्ती दूरी (यहां) को ध्यान में रखें।
• नाममात्र स्ट्रोक पर उपयोग करते समय, सीमा स्विच को इस प्रकार सेट करें कि सिलेंडर आयाम तालिका में XA आयाम के भीतर रुक जाए।
• ・इन्वर्टर आदि के साथ स्लो स्टॉप (25 मिमी/सेकंड या उससे कम) का उपयोग करते समय, बाहरी LS को नाममात्र स्ट्रोक के XA आयाम की MIN स्थिति के पास सेट करना संभव नहीं हो सकता है। यदि आप इसे इस प्रकार उपयोग करना चाहते हैं, तो कृपया हमसे संपर्क करें।
• - दो या अधिक पावर सिलेंडर एक साथ चलाते समय, प्रत्येक सिलेंडर को रोकने के लिए आगे और पीछे की सीमाओं पर लिमिट स्विच लगाएँ। सभी सिलेंडरों को एक ही लिमिट स्विच से नियंत्रित करने से बचें, क्योंकि इससे संचयी स्ट्रोक त्रुटियाँ हो सकती हैं।
• - जी श्रृंखला के यू और एच स्पीड पावर सिलेंडर कोस्टिंग दूरी काफी लंबी होती है, इसलिए संभावना रहती है कि स्ट्राइकर लिमिट स्विच के ऊपर चला जाएगा।
  (यू गति पर, रेटेड लटकते लोड पर काबू पा लिया जाता है।) इस कारण से, नियंत्रण सर्किट में सीमा संकेत को स्व-धारण के साथ संचालित करना सुनिश्चित करें।
• ・सी-प्रकार थ्रस्ट डिटेक्शन लिमिट स्विच को कभी भी स्वयं समायोजित न करें, क्योंकि इससे थ्रस्ट डिटेक्शन सेटिंग में बड़ा विचलन हो सकता है।

स्क्रू ग्रीसिंग

स्क्रू पर पहले से ग्रीस लगा हुआ है, इसलिए उन्हें ऐसे ही इस्तेमाल करें। ग्रीस लगाने के लिए तालिका 1 और 2 का उपयोग करें। स्क्रू पर ग्रीस लगाने के लिए, बाहरी सिलेंडर पर ग्रीसिंग पोर्ट बोल्ट हटाएँ, रॉड को एक पूरा स्ट्रोक आगे बढ़ाएँ, ग्रीस गन से स्क्रू की बाहरी परिधि पर ग्रीस लगाएँ, और फिर स्ट्रोक की सीमा के भीतर उसे आगे-पीछे घुमाएँ। इस क्रिया को 2 से 3 बार दोहराएँ।

चेतावनी	कभी भी अपनी उंगलियां ग्रीस पोर्ट में न डालें। यदि आप सिलेंडर को अपनी उंगलियों के अंदर रखकर संचालित करते हैं, तो आपकी उंगलियां घायल हो सकती हैं।

तालिका 1 अनुशंसित ग्रीस (ईपी (अत्यधिक दबाव) ग्रीस का उपयोग करना सुनिश्चित करें।)

उपयोग श्रेणी	कंपनी का नाम	ग्रीस का नाम
पेंच शाफ्ट	त्सुबाकिमोटो चेन कंपनी लिमिटेड	JWGS100G
	इदेमित्सु	डैफ्ने एपोनेक्स एसआर नंबर 2 *1
	निप्पोन ग्रीस	निग्रूव EP-2K
	एक्सॉन मोबिल	मोबिलक्स ईपी नंबर 2
	कॉस्मो ऑयल लुब्रिकेंट्स कंपनी लिमिटेड	कॉस्मो ग्रीस न्यू डायनामैक्स ईपी नंबर 2
	शेल ल्यूब्रिकेंट्स जापान	शैल गैडस एस2 वी220 जे 2 (ईपी) *2

*1 शिपमेंट के समय पूर्व-पैक किया गया ग्रीस।

*2 पूर्व नाम: शेल अल्बानिया ईपी ग्रीस 2

नोट: JWGS100G को 100 ग्राम के कंटेनर में अलग से बेचा जाता है। (यहाँ देखें।)

*ऊपर सूचीबद्ध उत्पाद नाम संबंधित कंपनियों के ट्रेडमार्क या पंजीकृत ट्रेडमार्क हैं।

तालिका 2. ग्रीस चक्र

ग्रीस चक्र
यात्रा दूरी	हर 5 किमी
बार - बार इस्तेमाल	101 चक्कर/दिन से	1 से 3 महीने
	11 से 100 चक्कर/दिन	3 से 6 महीने
	प्रतिदिन 10 चक्कर तक	6 महीने से 1 वर्ष तक

नोट: उपरोक्त तालिका में दिए गए मान लंबे समय तक उपयोग की अनुमति देने के लिए हैं, और जीवनकाल का संकेत नहीं देते हैं।

रिड्यूसर को ग्रीस करना

दांत की सतह पर पहले से ही ग्रीस लगा हुआ है, इसलिए कृपया इसे ऐसे ही प्रयोग करें।

प्रारंभिक दाँत की सतह पर ग्रीस लगाना

• प्लैनेटरी गियर सेक्शन (सीधे प्रकार): मोरिगिया ग्रीस नंबर 1 (सुमिको लुब्रिकेंट कंपनी लिमिटेड द्वारा निर्मित)
• हेलिकल गियर पार्ट (समानांतर प्रकार): मोरिगिया ग्रीस नंबर 1 (सुमिको लुब्रिकेंट कंपनी लिमिटेड द्वारा निर्मित)

*मूलतः, G सीरीज़ के प्रत्येक आकार के अपेक्षित यात्रा दूरी के भीतर ग्रीस की आवश्यकता नहीं होती है। अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
