तकनीकी डेटा लिनियर एक्ट्यूएटर लिनी-पावर जैक तकनीकी डेटा
स्वीकार्य बकलिंग भार
- - संपीड़ित भार के साथ उपयोग करते समय, बकलिंग भार के लिए जैक फ्रेम संख्या निर्धारित करने के लिए इस ग्राफ का उपयोग करें।
बकलिंग चयन ग्राफ एक ग्राफ है जो Sf=4 के बकलिंग सुरक्षा कारक को ध्यान में रखता है।- (1) नीचे दिए गए आरेख में स्थापना स्थितियों A और C से लोड बिंदु LA और LC के बीच की दूरी का चयन करें।
(नीचे चित्र में दिखाए गए के अलावा अन्य स्थापना स्थितियों के लिए, कृपया यहां देखें।) - (2) प्रति जैक लोड W (ऊर्ध्वाधर अक्ष) के प्रतिच्छेदन और अनुप्रयोग बिंदुओं (क्षैतिज अक्ष) के बीच की दूरी से जैक फ्रेम संख्या का चयन करें।
- (1) नीचे दिए गए आरेख में स्थापना स्थितियों A और C से लोड बिंदु LA और LC के बीच की दूरी का चयन करें।
- - पार्श्व भार डालने से बचें।
नीचे दिया गया बकलिंग चयन ग्राफ पार्श्व भार को ध्यान में नहीं रखता है। - - स्थापना के संदर्भ में, यदि आप ऐसी संरचना तैयार करते हैं जिसमें स्क्रू शाफ्ट पर तन्य भार पड़ता है, तो कोई झुकाव नहीं होगा और यह किफायती भी होगा।

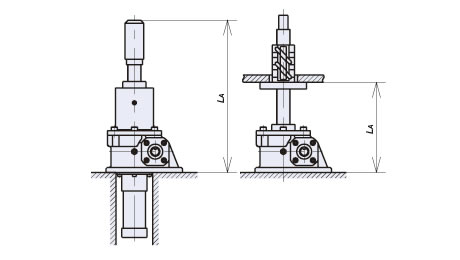

एक निश्चित आधार, मुक्त शाफ्ट अंत
C स्थिर आधार, एकल शाफ्ट अंत समर्थन/स्थिर
| क्रिया बिंदुओं के बीच की दूरी L A मिमी | क्रिया बिंदुओं के बीच की दूरी L C मिमी | |
|---|---|---|

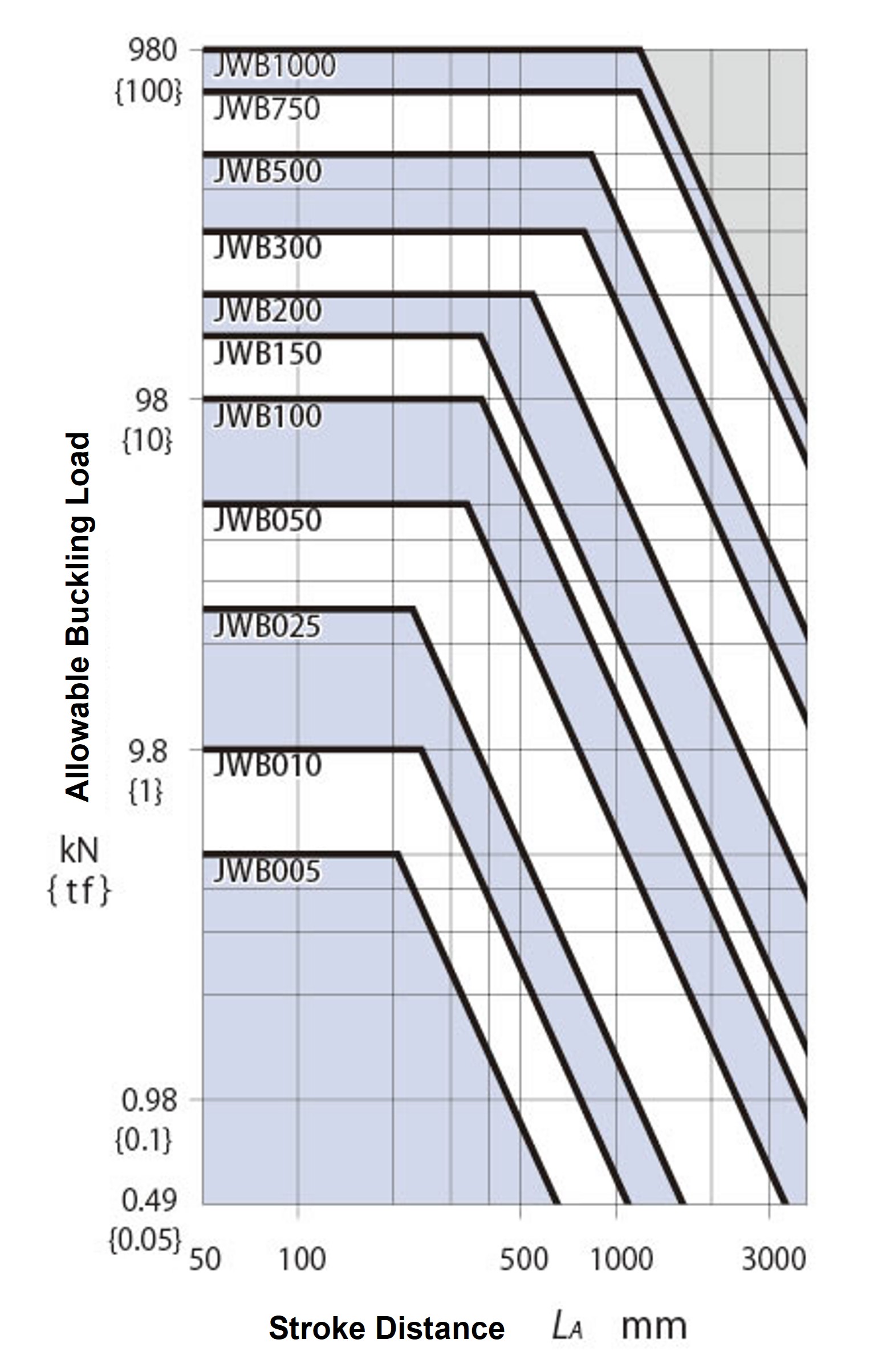

| जे.डब्ल्यू.बी. (बॉल स्क्रू प्रकार) |
 [बड़ा करने के लिए क्लिक करें] |
 [बड़ा करने के लिए क्लिक करें] |
| जे.डब्ल्यू.एच. (उच्च लीड बॉल स्क्रू प्रकार) |
－ |  [बड़ा करने के लिए क्लिक करें] |

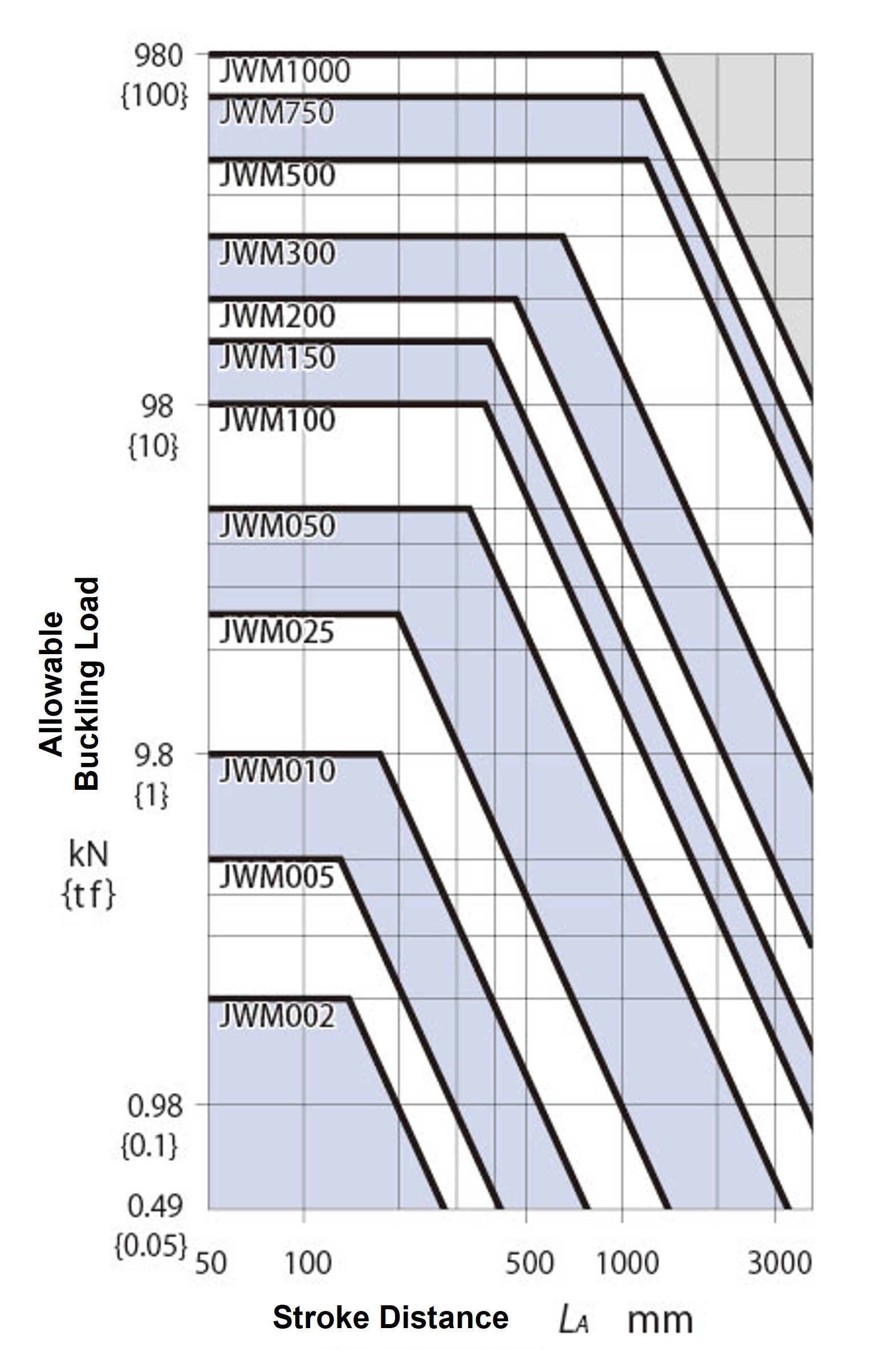

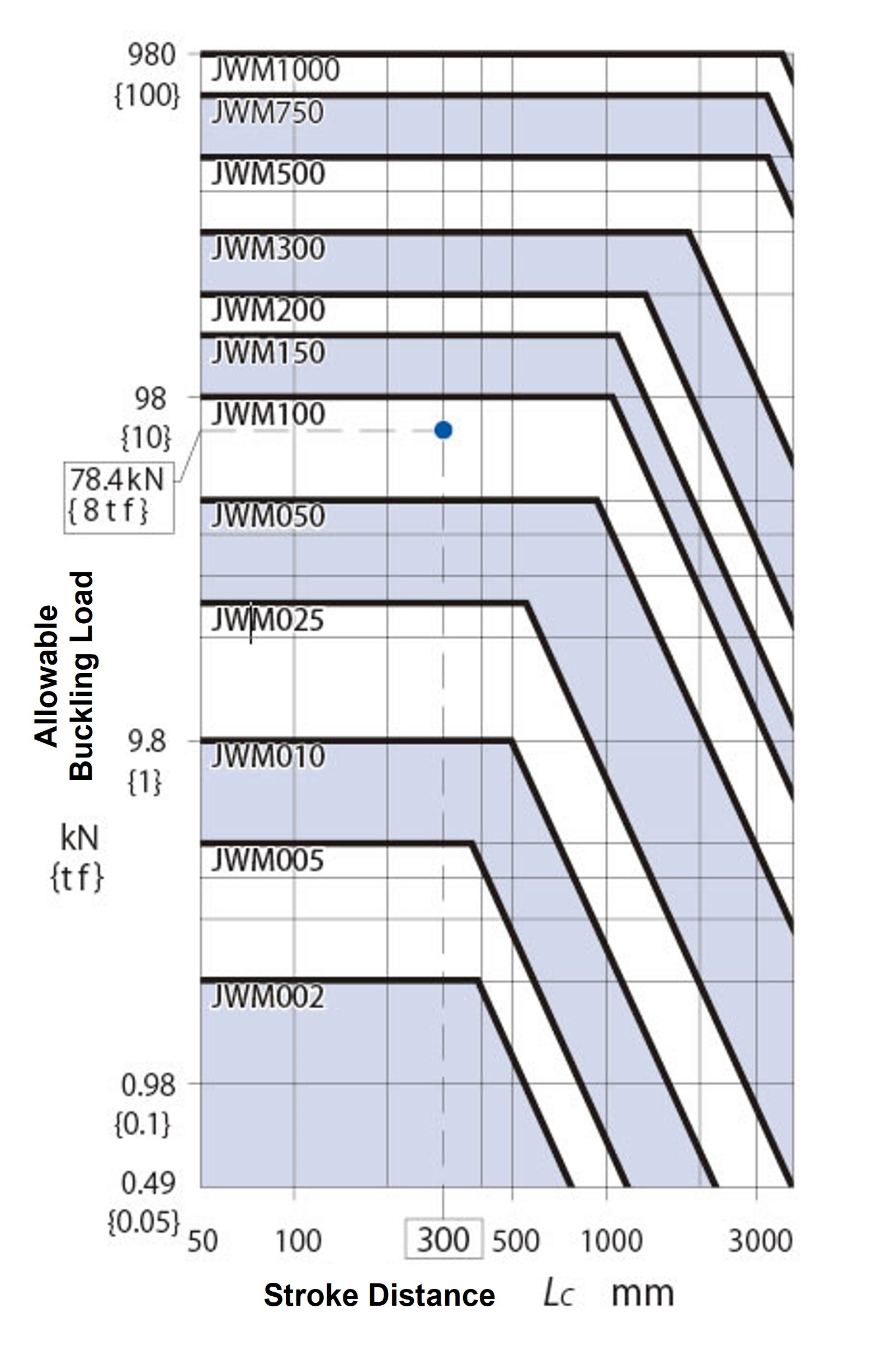

| जे.डब्लू.एम. (ट्रेपेज़ॉइडल स्क्रू प्रकार) |
 [बड़ा करने के लिए क्लिक करें] |
 [बड़ा करने के लिए क्लिक करें] |
- टिप्पणी)

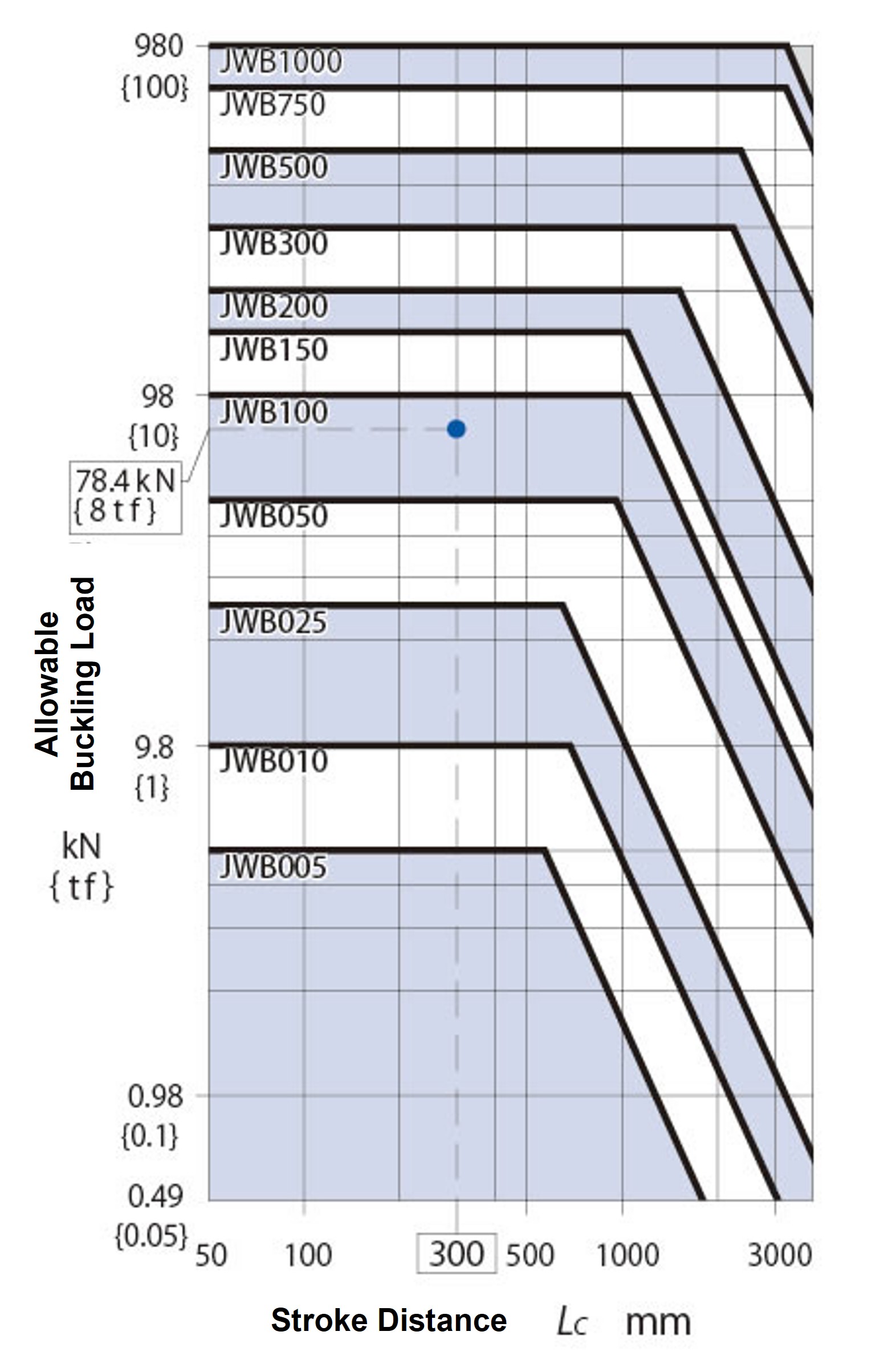

- 1. इस ग्राफ पर रेखा ---- एक उदाहरण दिखाती है जहां लोड W78.4kN{8tf} (बकल सुरक्षा कारक Sf=4) है और स्थापना स्थिति C में लोड बिंदुओं के बीच की दूरी 300 मिमी है।
इस मामले में, आप जैक JWB100/JWM100 का चयन कर सकते हैं, जो ऊर्ध्वाधर और क्षैतिज अक्षों के प्रतिच्छेदन को संतुष्ट करता है। - 2. यदि विस्तृत विचार की आवश्यकता है, तो कृपया गणना (यहां) की जांच करें।
