तकनीकी डेटा　लिनियर एक्ट्यूएटर　लिनी-पावर जैक　तकनीकी डेटा

स्वीकार्य बकलिंग भार गणना सूत्र

जैक के स्क्रू शाफ्ट के स्वीकार्य बकलिंग लोड की गणना नीचे दिए गए सूत्र का उपयोग करके की जाती है।

PCR = m× d2 L 2

सुनिश्चित करें कि P CR > W×Sf.

पी सीआर: स्वीकार्य बकलिंग लोड N{किलोग्राम}

d: थ्रेड रूट व्यास मिमी (कृपया प्रत्येक उत्पाद के लिए प्रमुख विनिर्देश पृष्ठ देखें।)

m: समर्थन गुणांक (नीचे दिए गए आरेख से स्थापना स्थिति का चयन करें।)

L: क्रिया बिंदुओं के बीच की दूरी मिमी
(प्रत्येक फ्रेम संख्या के लिए आयाम तालिका में अधिकतम आयाम। यदि सिरा संयोजन आवश्यकता है, तो कृपया सिरा संयोजन आयामों को देखें।)

W: प्रति जैक भार N{kgf}

Sf: बकलिंग सुरक्षा कारक (सामान्यतः 4)

स्थापना स्थिति

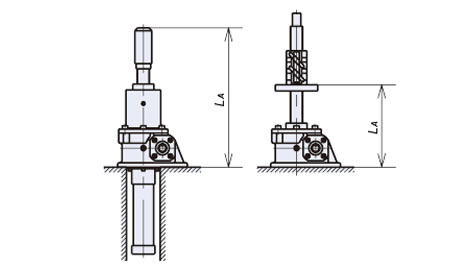

ベース固定一軸端フリー
एक निश्चित आधार, मुक्त शाफ्ट अंत
m
एस आई यूनिट 2.5×104
गुरुत्वाकर्षण इकाइयाँ {2.5×103}

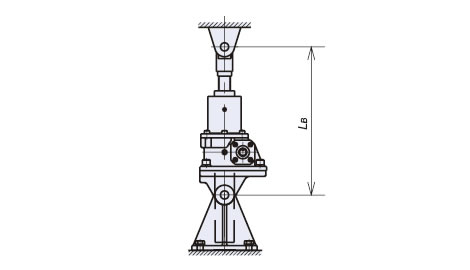

両端クレビス支持
दोनों सिरों पर बी क्लीविस समर्थन
m
एस आई यूनिट 10×104
गुरुत्वाकर्षण इकाइयाँ {10×103}
ベース固定一軸端支持/固定
C स्थिर आधार, एकल शाफ्ट अंत समर्थन/स्थिर
m
एस आई यूनिट 20×104
गुरुत्वाकर्षण इकाइयाँ {20×103}
एस आई यूनिट

49,000N के भार और स्थापना स्थिति C (आधार स्थिर - शाफ्ट अंत समर्थित/स्थिर) के साथ JWM100USH5JI का उपयोग करते समय PCR की गणना करते समय,

  • पी सीआर = 20×10 4 × 38.4 2 791* 2 = 695027एन
    डब्ल्यू×एसएफ = 49000×4 (एसएफ = 4)
    = 196000N की तुलना में
    पी सीआर > डब्ल्यू × एसएफ
    695027 > 196000 ... ठीक है

    *L = 711 + 80 (I-आकार का सिरा संयोजन) = 791
    उत्पाद आयाम तालिका से
{गुरुत्वाकर्षण इकाई}

5000 kgf के भार और स्थापना स्थिति C (आधार स्थिर - शाफ्ट अंत समर्थित/स्थिर) के साथ JWM100USH5JI का उपयोग करते समय PCR की गणना करते समय,

  • पी सीआर = 20×10 3 × 38.4 2 791* 2 = 69502 किग्रा.
    डब्ल्यू×एसएफ = 5000×4 (एसएफ = 4)
    = 20000kgf की तुलना में
    पी सीआर > डब्ल्यू × एसएफ
    69502 > 20000 ... ठीक है

    *L = 711 + 80 (I-आकार का सिरा संयोजन) = 791
    उत्पाद आयाम तालिका से
