तकनीकी डेटा टॉप चेन चयन
प्लास्टिक रोलर टेबल घिसाव पट्टी
नोट) घिसाव पट्टी के बारे में जानकारी के लिए कृपया घिसाव पट्टी अनुभाग देखें।
2-1. परिवहन साइड घिसाव पट्टी (एसटी प्रकार, आरटी प्रकार)

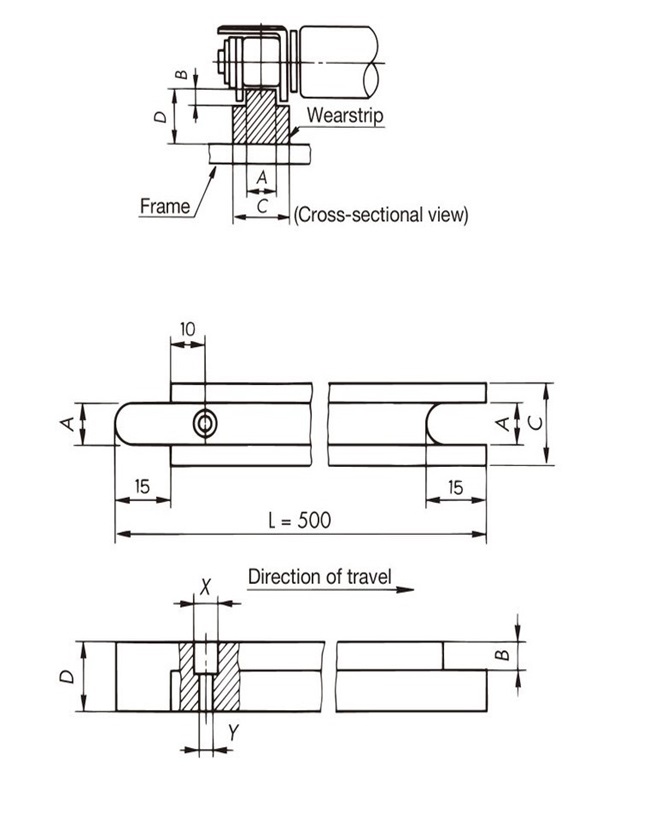

2-1-1.प्लास्टिक प्लास्टिक रोलर टेबल एकल तार का उपयोग करते समय
| आकार | आकार | पेंच कसना | सामग्री | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | X: गहराई | Y | |||
| ST300 | 4 | 2.7 | 9.5 | 10 | Φ3.2：3 | Φ1.8 | M1.6 पैन हेड स्क्रू | पी-रेल अति उच्च आणविक भार POLYETHYLENE |
| RT300 | 1.6 | |||||||
| ST400 | 7 | 3.1 | 12 | 10 | Φ4.0：4 | Φ2.2 | M2 पैन हेड स्क्रू | |
| RT400 | 1.7 | |||||||
| ST500 | 8.5 | 3.5 | 15 | 10 | Φ6.0：4 | Φ3.2 | M3 पैन हेड स्क्रू | |
| RT500 | 2 | |||||||
| RT600 | 11.7 | 2.6 | 19 | 10 | Φ6.0：4 | Φ3.2 | M3 पैन हेड स्क्रू | |

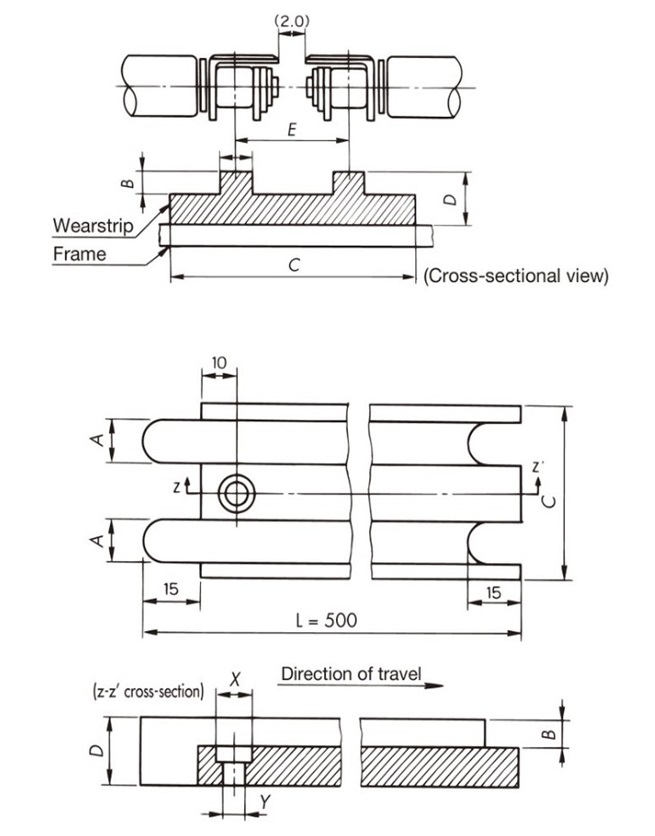

2-1-2.जब बहु-तार ST-प्रकार की प्लास्टिक रोलर टेबल का उपयोग किया जाता है
| आकार | आकार | पेंच कसना | सामग्री | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | X: गहराई | Y | |||
| ST300 | 4.0 | 2.7 | 26 | 10 | 16.5 | Φ8：5 | Φ4.2 | M4 पैन हेड स्क्रू | पी-रेल अति उच्च आणविक भार POLYETHYLENE |
| ST400 | 7.0 | 3.1 | 36.5 | 10 | 24.5 | ||||
| ST500 | 8.5 | 3.5 | 43.5 | 10 | 28.5 | ||||
2-1-3. घिसाव पट्टी कैसे स्थापित करें
- -घिसाव पट्टी फ्रेम के समकोण पर टिकाया जाना चाहिए।

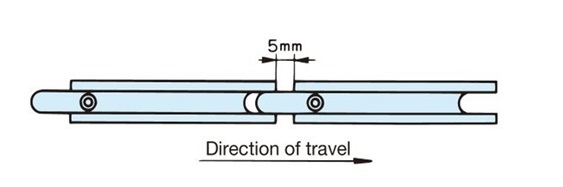

- -घिसाव पट्टी अति-उच्च आणविक भार पॉलीएथिलीन से बनी होती हैं, जो तापमान और आर्द्रता के कारण काफ़ी फैलती हैं। इसलिए, इन्हें एक सिरे पर स्क्रू लगाकर फ्रेम में लगाएँ, और जोड़ पर लगभग 5 मिमी का अंतर छोड़ दें।
- -घिसाव पट्टी के दोनों ओर मार्गदर्शन के लिए स्टील या स्टेनलेस स्टील के चौकोर बार का उपयोग करें।

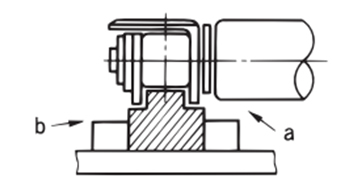

टिप्पणी)
- भाग ए: प्लास्टिक रोलर टेबल के अंदर प्लास्टिक रोलर भाग के साथ हस्तक्षेप नहीं करता है।
- भाग बी: आसन्न टॉप चेन आदि में हस्तक्षेप न करें।
*रैखिक विस्तार गुणांक
- प्लास्टिक रेल (पी-रेल), पीएलएफ रेल: 20 x 10-5 /℃
- एम रेल: 9× 10-5 /℃
टिप्पणी)
- 1. प्लास्टिक रेल परिचालन तापमान सीमा
प्लास्टिक रेल (पी-रेल), पीएलएफ रेल: -20 से 60 डिग्री सेल्सियस
एम रेल: -20 से 80 डिग्री सेल्सियस - 2. ऐसी परिस्थितियों में प्लास्टिक रेल उपयोग न करें जहां यह भाप के संपर्क में आता हो।
2-2.रिटर्न वापसी मार्ग घिसाव पट्टी

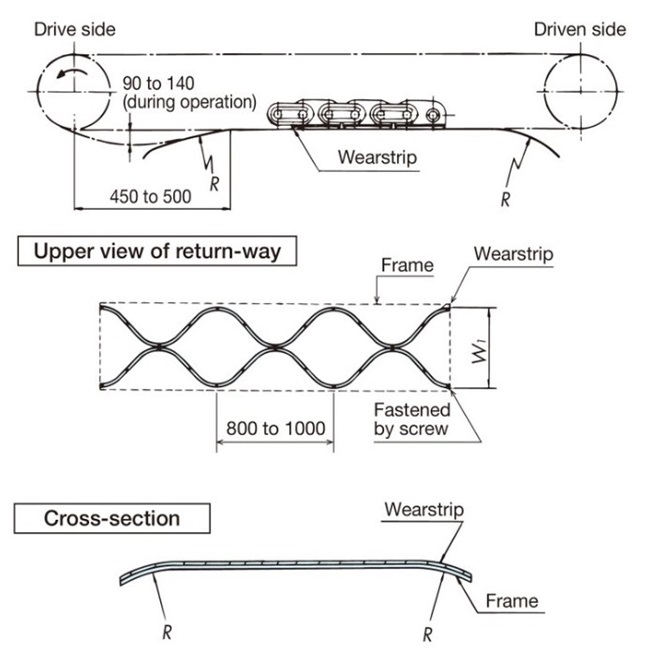

2-2-1. ST और RT प्रकारों में सामान्य
- -घिसाव पट्टी के दोनों सिरों की झुकने वाली त्रिज्या नीचे दी गई तालिका में दर्शाई गई होनी चाहिए।
आकार झुकने वाला आर ST300, RT300, RT400, RT500, RT600 200 से अधिक ST400 250 से अधिक ST500 300 से अधिक - - गाड़ी चलाते समय, सुनिश्चित करें कि ड्राइव स्प्रोकेट के नीचे चेन में ढीलापन हो, जैसा कि ऊपर चित्र में दिखाया गया है।
- -घिसाव पट्टी इस प्रकार आकार दिया गया है कि एक विशिष्ट पंक्ति में प्लास्टिक रोलर घिसें नहीं।
- -घिसाव पट्टी चौड़ाई W1, C1 (प्रभावी चौड़ाई) - 10 है।
- -घिसाव पट्टी के लिए अल्ट्रा-हाई मॉलिक्यूलर वेट पॉलीइथाइलीन का उपयोग करें।

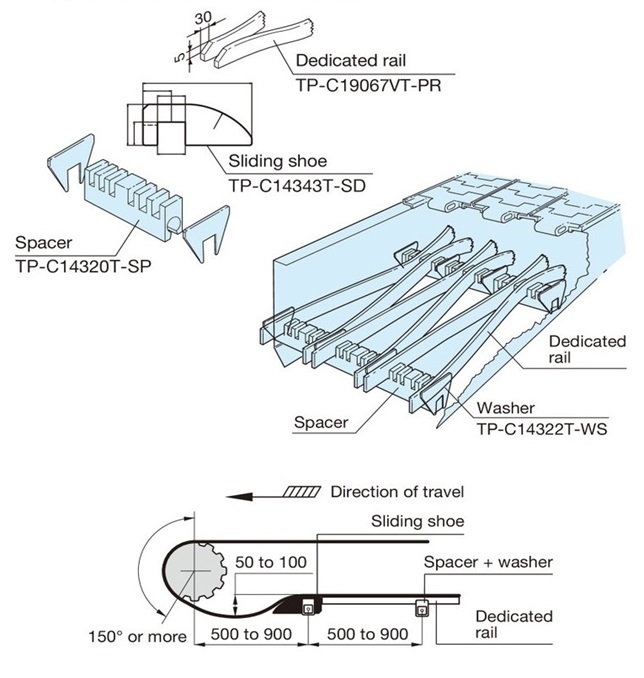

2-2-2. टॉप चेन एक्सेसरी का उपयोग करना
- (1) स्लाइडिंग शू (TP-C14343T-SD) और स्पेसर (TP-C14320T-SP) का उपयोग करता है
लागू श्रृंखला... प्लास्टिक रोलर टेबल आरटी प्रकार - (2) स्लाइडिंग शू (TP-C14833BT-SD) का उपयोग करता है
लागू चेन: प्लास्टिक रोलर टेबल ST300, ST400, RT प्रकार
