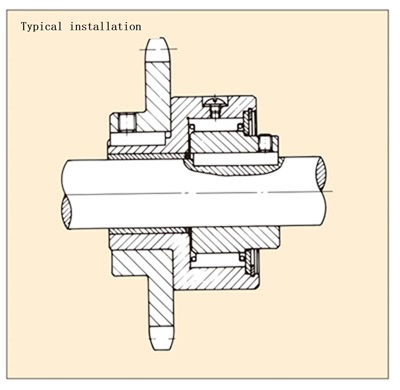

1. बाहरी रेस बाहरी रेस और शाफ्ट के बीच एक तेल-धारण करने वाली धातु बेयरिंग का उपयोग करके केंद्रित किया जाता है, और बाहरी रेस पर पड़ने वाले रेडियल भार को भी इसी धातु बेयरिंग द्वारा सहारा दिया जाता है। इसलिए, शाफ्ट की लंबाई इतनी लंबी होनी चाहिए कि धातु बेयरिंग शाफ्ट के पूर्ण संपर्क में आ जाए (कम से कम बाहरी रेस के सिरे पर)।
2. शाफ्ट व्यास सहिष्णुता तालिका में दर्शाए गए आयामी सहनशीलता के भीतर शाफ्ट को समाप्त करें।
PB3～PB8
PB10～PB14
+0 -0.013
+0 -0.016
3. हम आस्तीन से जुड़े स्प्रोकेट आदि के छेदों के लिए H6 या H7 की आयामी सहनशीलता की अनुशंसा करते हैं।
4. बाहरी रेस सीधे बाएँ और दाएँ शाफ्ट से जोड़कर कपलिंग के रूप में उपयोग नहीं किया जा सकता है। इस स्थिति में, लचीली कपलिंग (जैसे रोलर चेन कपलिंग) का उपयोग करना सुनिश्चित करें।
5. आंतरिक रेस मेशिंग की दो दिशाएँ हैं: दाएँ हाथ की मेशिंग (RH) और बाएँ हाथ की मेशिंग (LH)। ऑर्डर करते समय, पिछले पृष्ठ पर दिए गए तीर की दिशा से दिखाई गई आंतरिक रेस मेशिंग दिशा अवश्य बताएँ। स्थापना और संचालन से पहले मेशिंग दिशा की जाँच अवश्य करें।
6. JIS B1301-1959 (पुराना JIS) समानांतर कुंजी प्रकार का उपयोग करें 2. ध्यान दें कि बाहरी रेस कुंजीवे आयाम JIS में निर्दिष्ट शाफ्ट व्यास और कुंजी आयामों के बीच संबंध के अनुरूप नहीं हैं।
7. मध्यम से उच्च गति पर उपयोग करते समय, निष्क्रियता के कारण उत्पन्न होने वाली ऊष्मा को रोकने के लिए सावधानी बरतनी चाहिए। यदि कैम क्लच के बाहरी रेस का तापमान 70°C से अधिक हो जाता है, तो पर्याप्त जीवनकाल की उम्मीद नहीं की जा सकती। या तो कोई अन्य श्रृंखला चुनें या परिचालन स्थितियाँ बदलें।
8. इंडेक्सिंग के लिए उपयोग करते समय, तेल स्नेहन की सिफारिश की जाती है।
9. कैम क्लच पर थ्रस्ट लोड न लगाएँ। यदि कैम क्लच पर थ्रस्ट लोड लगाना है, तो थ्रस्ट लोड को ग्रहण करने के लिए एक अलग उपकरण लगाएँ।
10. स्नेहन और रखरखाव पर जानकारी के लिए कृपया यहां देखें।
11. ध्यान रखें कि बाहरी रेस से जुड़े स्प्रोकेट पर लगे हेक्स सॉकेट सेट स्क्रू को अधिक न कसें।
