तकनीकी डेटा क्लच हैंडलिंग
एमजेड-सी, एमजी-सी श्रृंखला (कपलिंग के लिए) हैंडलिंग और उपयोग
- 1. कैम क्लच MZ श्रृंखला (यहां) और MG श्रृंखला (यहां) का उपयोग करता है, इसलिए कृपया प्रत्येक के लिए हैंडलिंग और उपयोग निर्देश देखें।
- 2. कैम क्लच साइड को हाई-स्पीड आइडलिंग शाफ्ट से जोड़ें।
- 3. ऑर्डर करते समय, कृपया उत्पाद पृष्ठ पर संरचनात्मक आरेख में दिए गए तीरों (MZ-C, MG-C) की दिशा के अनुसार आंतरिक रेस घूर्णन की दिशा अवश्य निर्दिष्ट करें। उत्पाद पृष्ठ पर संरचनात्मक आरेख में दिए गए तीरों (MZ-C, MG-C) की दिशा के अनुसार आंतरिक रेस के दो संभावित घूर्णन दिशाएँ हैं: दक्षिणावर्त (CW) घुमाने पर घूर्णन (दाहिनी ओर) और वामावर्त (CCW) घुमाने पर घूर्णन (बाईं ओर)। उत्पाद को स्थापित और उपयोग करते समय कृपया घूर्णन दिशा की जाँच अवश्य करें।
- 4. दोनों शाफ्टों पर लगाते समय, जितना हो सके सटीक रूप से केंद्र पर रखें। दोनों स्प्रोकेट के दांत की जड़ के लिए एक सीधी धार का उपयोग करें, और साथ ही, चेन लपेटने से पहले, प्रत्येक उत्पाद पृष्ठ पर आयाम तालिका में दिए गए आयाम S के अनुसार दोनों स्प्रोकेट के बीच की दूरी की जाँच करें।
- 5. त्सुबाकी रोलर चेन कपलिंग की तरह ही कपलिंग को लुब्रिकेट करें और उसका इस्तेमाल करें।
- 6. एमजी-सी को स्नेहक तेल के साथ नहीं भेजा जाता है, इसलिए कृपया उपयोग से पहले अनुशंसित स्नेहक लागू करें।
- 7. स्नेहन और रखरखाव की जानकारी के लिए कृपया यहां देखें।
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)

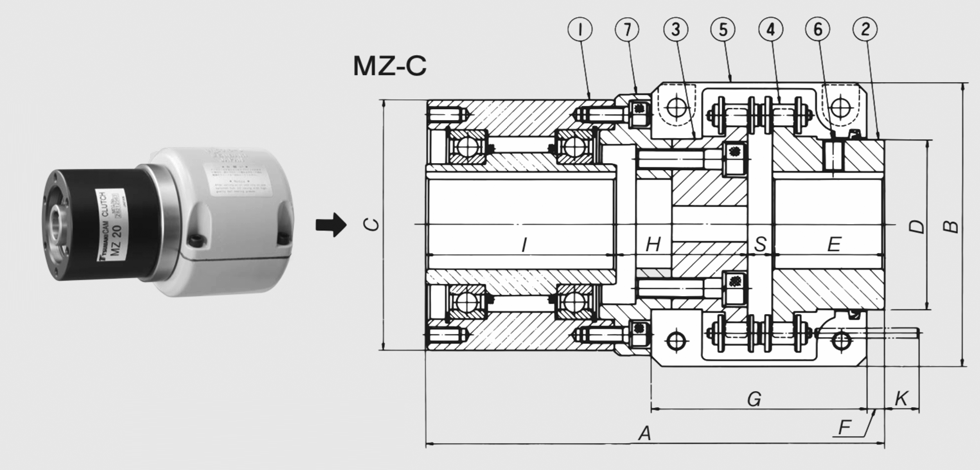

・MZ-C (युग्मन प्रकार)
- (1) एमजेड कैम क्लच
- (2) स्प्रोकेट ए
- (3) स्प्रोकेट बी
- (4) रोलर चेन
- (5) युग्मन मामला
- (6) सेट स्क्रू
- (7) एडाप्टर
संरचनात्मक आरेख में तीर द्वारा इंगित पक्ष से देखने पर आंतरिक रेस के आपस में जुड़ने की दिशा।
दाईं ओर घूर्णन (CW) जुड़ाव (RH),
बाएँ हाथ से घुमाव (CCW) जुड़ाव (LH)
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
・एमजी-सी (युग्मन प्रकार)
- (1) एमजी कैम क्लच
- (2) स्प्रोकेट ए
- (3) स्प्रोकेट बी
- (4) रोलर चेन
- (5) युग्मन मामला
- (6) सेट स्क्रू
- (7) एडाप्टर
संरचनात्मक आरेख में तीर द्वारा इंगित पक्ष से देखने पर आंतरिक रेस के आपस में जुड़ने की दिशा।
दाईं ओर घूर्णन (CW) जुड़ाव (RH),
बाएँ हाथ से घुमाव (CCW) जुड़ाव (LH)
