तकनीकी डेटा क्लच हैंडलिंग
एमआर सीरीज सावधानी से संभालें

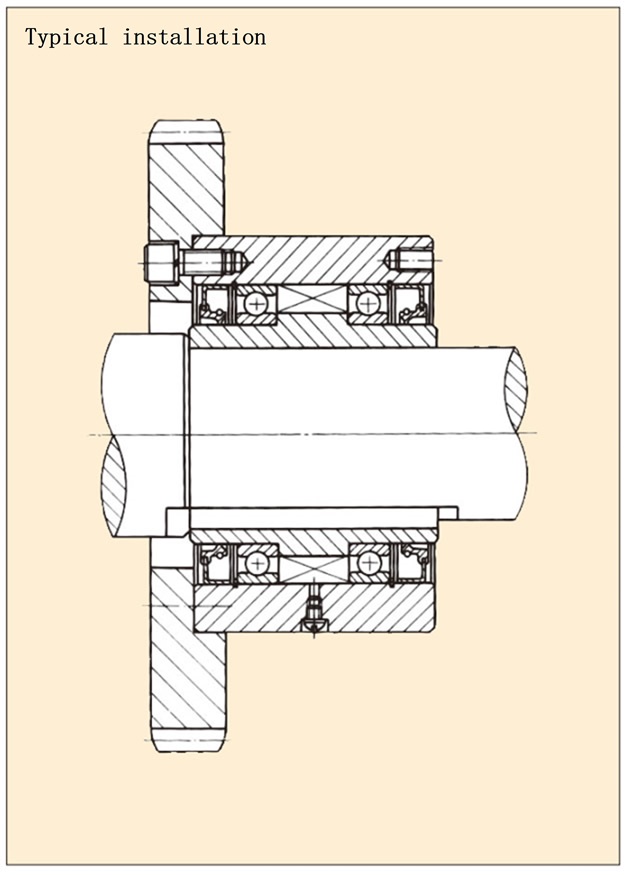

- 1. बाहरी रेस से जुड़ने वाले स्प्रोकेट और गियर बाहरी रेस की बाहरी परिधि पर आयाम B (यहाँ) के अनुसार फिट किए जाने चाहिए और बाहरी रेस सिरे पर टैप किए गए छेदों में 10.9 या उससे अधिक मज़बूती वाले बोल्टों से सुरक्षित रूप से जोड़े जाने चाहिए। स्पिगोट के लिए H6 या H7 की सहनशीलता की अनुशंसा की जाती है।
- 2. शाफ्ट व्यास सहिष्णुता h6 या h7 की सिफारिश की जाती है।
- 3. एमआर श्रृंखला की चाबियों की ऊँचाई के विशेष आयाम होते हैं, इसलिए एक कुंजी शामिल होती है। शाफ्ट के सापेक्ष कीवे की गहराई जेआईएस मानकों के अनुरूप होनी चाहिए।
- 4. आंतरिक रेस कुंजी-मार्ग के तल पर एक वायु (आंतरिक दबाव) राहत छेद प्रदान किया जाता है, इसलिए कुंजी के शीर्ष और कुंजी-मार्ग के तल के बीच एक अंतर (0.1 मिमी या अधिक) छोड़ दें ताकि वायु (आंतरिक दबाव) बाहर निकल सके।
- 5. शाफ्ट पर फिट करते समय, आंतरिक रेस अंतिम सिरे पर बल लगाएँ। बाहरी रेस कभी भी बल न लगाएँ।
- 6. यदि अधिकतम स्वीकार्य टॉर्क पर या उसके आस-पास इस्तेमाल कर रहे हैं, तो शाफ्ट की मज़बूती की जाँच करें और ज़रूरत पड़ने पर, थर्मली रिफ़ाइंड या कठोर शाफ्ट का इस्तेमाल करें। साथ में दी गई चाबी एक कठोर चाबी है।
- 7. यदि कैम क्लच पर थ्रस्ट लोड लगाया जाता है, तो थ्रस्ट लोड को सहन करने के लिए एक अलग उपकरण प्रदान करें।
- 8. निरंतर संचालन के लिए, बलपूर्वक स्नेहन की अनुशंसा की जाती है। कृपया विवरण के लिए हमसे संपर्क करें।
- 9. उत्पाद बिना चिकनाई तेल के भेजा जाता है, इसलिए कृपया उपयोग से पहले अनुशंसित चिकनाई लगाएँ।
- 10. स्नेहन और रखरखाव पर जानकारी के लिए कृपया यहां देखें।
