• 1. हम अनुशंसा करते हैं कि स्प्रोकेट, गियर, पुली आदि के शाफ्ट छेद की सहनशीलता H6 या H7 हो।
• 2. हम अनुशंसा करते हैं कि जिस शाफ्ट पर ML श्रृंखला लगाई गई है उसकी फिनिश सहिष्णुता h6 या h7 हो।
• 3. ML श्रृंखला की बाहरी रेस और स्प्रोकेट, गियर, पुली आदि के बीच लगी चाबी के लिए, और ML श्रृंखला की आंतरिक रेस और उस शाफ्ट के बीच लगी चाबी के लिए जिस पर ML श्रृंखला लगी है, JIS B1301-1996 (नई JIS) समानांतर चाबी (सामान्य प्रकार) का प्रयोग करें। कृपया ध्यान दें कि बाहरी रेस की के आयाम JIS में निर्दिष्ट शाफ्ट व्यास और चाबी के बीच के संबंध के अनुरूप नहीं हैं। चाबी के ऊपरी भाग पर कभी भी हैमरिंग चाबी या इसी तरह की किसी चीज़ का प्रयोग न करें।
• 4. पुली या समान स्थापित करते समय, यदि निष्क्रियता के दौरान एम.एल. श्रृंखला पर कार्य करने वाला रेडियल भार, एम.एल. श्रृंखला के निष्क्रियता के लिए स्वीकार्य रेडियल भार से अधिक हो जाता है, तो कृपया इसे इस प्रकार स्थापित करें कि भार को उस भाग पर एक अलग बेयरिंग द्वारा समर्थित किया जाए, जहां भार लगाया जाता है, जैसा कि नीचे दिखाया गया है।
• 5. हम उन मामलों में ML-2GD श्रृंखला के उपयोग की सलाह देते हैं जहाँ आसपास बहुत अधिक धूल हो, जहाँ कैम क्लच के लिए उपयुक्त नहीं तेल छलक रहा हो, या जहाँ आप ग्रीस रिसाव को रोकना चाहते हों। ML-2GD श्रृंखला में बाहरी पदार्थों के प्रवेश को रोकने के लिए एक धूल सील लगी होती है। ML-2GD श्रृंखला की अधिकतम निष्क्रिय गति ML श्रृंखला की तुलना में केवल 80% है।
• 6. एम.एल. श्रृंखला को शाफ्ट पर लगाते समय, घूर्णन की दिशा की जांच करें और धीरे से लगाएं, केवल आंतरिक रेस अंतिम भाग पर बल लगाएं।
• 7. यदि कैम क्लच पर थ्रस्ट लोड लगाया जाता है, तो थ्रस्ट लोड को वहन करने के लिए एक अलग उपकरण उपलब्ध कराएँ। इसके अलावा, यदि उपयोग के दौरान हेलिकल गियर या अन्य उपकरण पर थ्रस्ट लोड लगाया जाता है, तो इससे खराबी आ सकती है, इसलिए इसका उपयोग करने से बचें।
• 8. उपयोगी परिवेश तापमान -30℃ से 40℃ है।
• 9. स्नेहन और रखरखाव पर जानकारी के लिए कृपया यहां देखें।

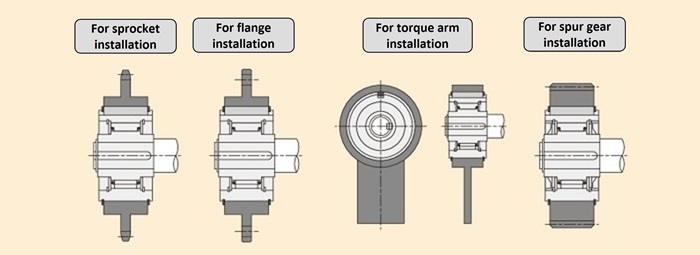

स्थापना उदाहरण

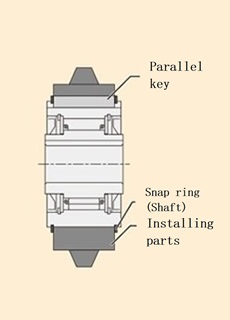

・जब बीयरिंग का उपयोग नहीं किया जा रहा हो

कैम क्लच की घूर्णन दिशा की जांच करें और एक तरफ रिटेनिंग रिंग खांचे में रिटेनिंग रिंग स्थापित करें।

स्प्रोकेट जैसे ट्रांसमिशन भागों को स्थापित करने के लिए समानांतर कुंजी का उपयोग करें।

रिटेनिंग रिंग को अन्य रिटेनिंग रिंग खांचे में स्थापित करें।

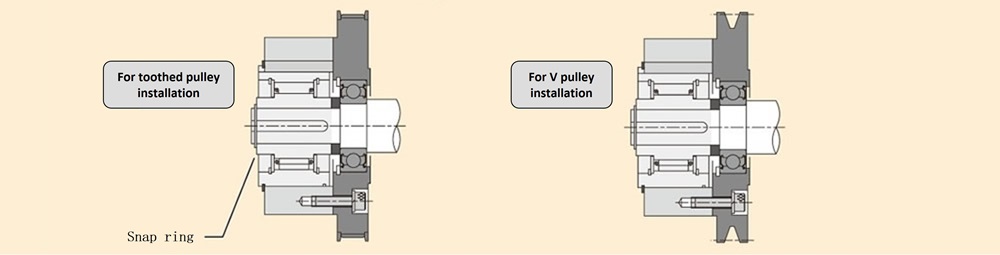

स्थापना उदाहरण

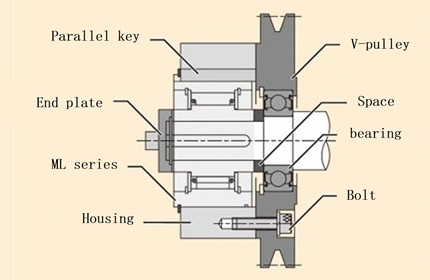

・बेयरिंग का उपयोग करते समय

बियरिंग और वी-पुली जैसे भागों को शाफ्ट से जोड़ें, और फिर स्पेसर को जोड़ें।

कैम क्लच की घूर्णन दिशा की जांच करें और बाहरी रेस के समानांतर कुंजी का उपयोग करके पुली आदि से जुड़े आवास को स्थापित करें।

सम्मिलित रिटेनिंग रिंग (शाफ्ट के लिए) को बाहरी रेस से जोड़ें।

एमएल श्रृंखला को शाफ्ट पर स्थापित करने के बाद, इसे वी-पुली और 10.9 शक्ति वर्गीकरण वाले बोल्ट और स्प्रिंग वॉशर जैसे भागों के साथ सुरक्षित रूप से जकड़ें।

स्थापना उदाहरण

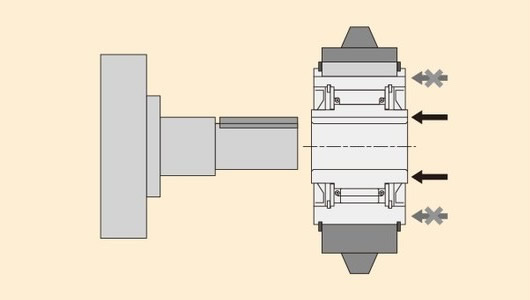

- शाफ्ट से कैसे जुड़ें

कैम क्लच की घूर्णन दिशा की जांच करने और इसे स्थापित करने के बाद, इसे रिटेनिंग रिंग या एंड प्लेट और बोल्ट के साथ शाफ्ट पर सुरक्षित करें।

धीरे से स्थापित करें, केवल आंतरिक रेस अंतिम भाग पर बल लगाएं।
