तकनीकी डेटा क्लच हैंडलिंग
एलडी सीरीज सावधानी से संभालें
- 1. हम अनुशंसा करते हैं कि बाहरी रेस से जुड़ी पुली आदि का आंतरिक व्यास सहिष्णुता H6 या H7 हो।
- 2. कैम और रोलर संरचना का मतलब है कि रोलर प्रकार असर बनाया गया है। आंतरिक रेस डालने या हटाने पर, रोलर को गिरने से रोकने के लिए कृपया धीरे-धीरे ऐसा करें।
- 3. शाफ्ट पर बेयरिंग लगाते समय, आंतरिक रेस अंतिम सिरे पर दबाव डालें और उसे धीरे से अंदर डालें। इस समय, ध्यान रखें कि वह बाहरी रेस से बाहर न गिरे।
- 4. बाहरी रेस बाएँ और दाएँ हिलने से रोकने के लिए, कृपया एक प्लेट बनाएँ और लगाएँ (आयाम यहाँ देखें)। यदि प्लेट नहीं लगी है, तो कैम क्लच की बाहरी रेस बाएँ और दाएँ खिसक जाएगी।

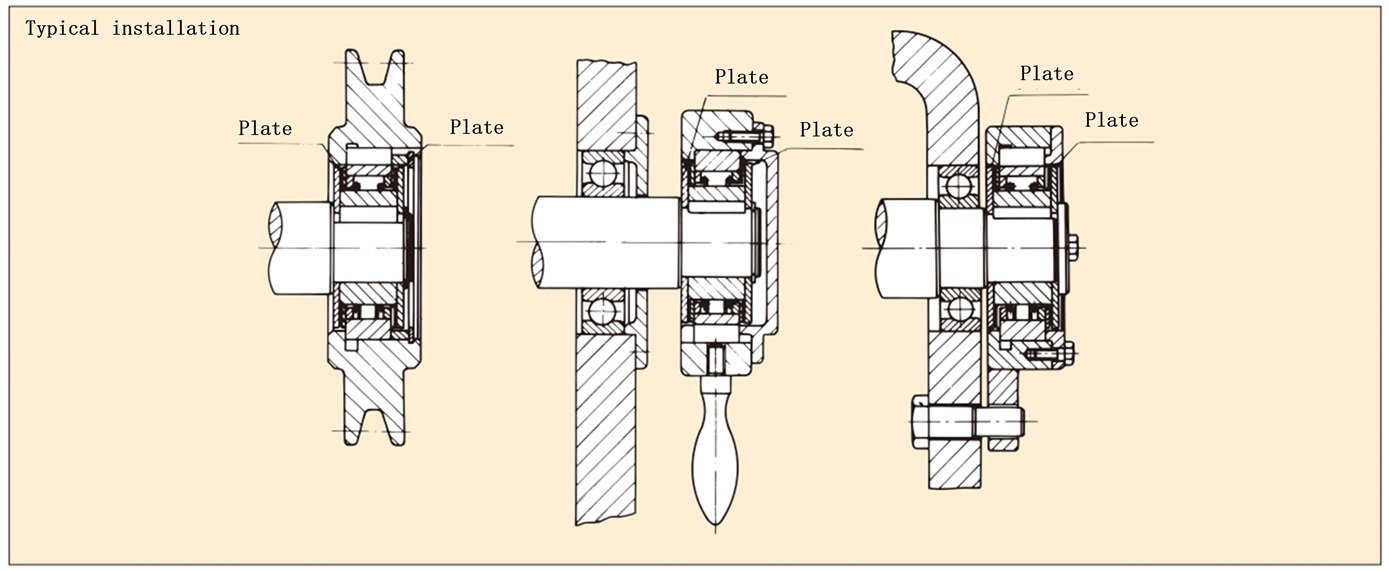

- 5. प्लेट और थ्रस्ट धातु के बीच ग्रीस लगाएं (स्थापना उदाहरण देखें)।
- 6. यदि कैम क्लच पर थ्रस्ट लोड लगाया जाता है, तो थ्रस्ट लोड को सहन करने के लिए एक अलग उपकरण प्रदान करें।
- 7. यदि निष्क्रियता के दौरान स्वीकार्य मान से अधिक रेडियल भार लगाया जाता है, तो दोनों तरफ बीयरिंग स्थापित करें।
- 8. कैम क्लच का बाहरी व्यास और समान बाहरी व्यास वाली बेयरिंग, कैम क्लच में स्थापित की जाने वाली बेयरिंग के लिए उत्पाद पृष्ठ पर आयाम तालिका में सूचीबद्ध हैं।
- 9. कृपया JIS B1301-1959 (पुराना JIS) समानांतर कुंजी प्रकार का उपयोग करें 2. कृपया ध्यान दें कि बाहरी रेस कुंजी आयाम JIS में निर्दिष्ट शाफ्ट व्यास और कुंजी के बीच संबंध के अनुरूप नहीं हैं।
- 10. स्नेहन और रखरखाव पर जानकारी के लिए कृपया यहां देखें।
×
(आप इसे खींचकर स्थानांतरित कर सकते हैं)
अनुशंसित प्लेट आयाम
| आकार | t | Φd | ΦD |
|---|---|---|---|
| LD04 | 2 | 10 | 40 |
| LD05 | 2 | 14 | 45 |
| LD06 | 3 | 20 | 52 |
| LD07 | 3 | 25 | 62 |
| LD08 | 3 | 30 | 70 |
