1. BB प्रकार को दबाकर फिट करना द्वारा स्थापित किया जाता है, और उचित इंटरफेरेंस प्रदान करके बेयरिंग और क्लच फ़ंक्शन प्राप्त किया जा सकता है। सुनिश्चित करें कि शाफ्ट और हाउसिंग प्रत्येक उत्पाद पृष्ठ पर सूचीबद्ध अनुशंसित आयामों के अनुसार तैयार की गई हो। अपर्याप्त इंटरफेरेंस टॉर्क ट्रांसमिशन को रोक सकता है।

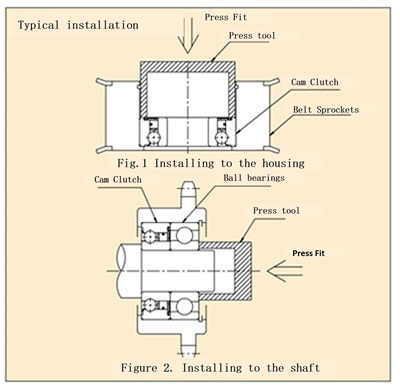

2. किसी हाउसिंग में स्प्रोकेट या गियर लगाते समय, दबाकर फिट करना के लिए बाहरी रेस पर दबाव डालें। उसी समय, एक और बॉल बेयरिंग डालें (चित्र 1 देखें)।
3. शाफ्ट पर स्थापित करते समय, आवास में संयोजित क्लच की आंतरिक रेस पर भार लगाते हुए दबाकर फिट करना (चित्र 2 देखें)।
4. कैम क्लच को एक ही समय में हाउसिंग और शाफ्ट पर दबाकर फिट करना समय, केवल आंतरिक रेस या बाहरी रेस पर ही भार डालने से बचें। इसके अलावा, क्लच पर हथौड़े या किसी अन्य वस्तु से प्रहार करने से बचें।
5. अगर कैम क्लच के अंदर कोई बाहरी चीज़ चली जाए, तो यह कैम क्लच के काम करने के तरीके को बिगाड़ सकता है। कृपया सावधानी से संभालें और धूल-रोधी पर्याप्त उपाय करें।
6. यह उत्पाद पहले से ग्रीस (एक्सॉन मोबिल बीकन 325J) से भरा हुआ है और इसे तुरंत इस्तेमाल किया जा सकता है। इसका उपयोग योग्य परिवेश तापमान -30°C से 80°C तक है।
7. अगर तेल स्नेहन का इस्तेमाल कर रहे हैं, तो इस्तेमाल से पहले ग्रीस को धो लें। तेल के ब्रांड के लिए यहाँ देखें। तेल का स्तर शाफ्ट के केंद्र से ऊपर रखें।
8. कभी भी अत्यधिक दबाव वाले तेल या ग्रीस का उपयोग न करें, क्योंकि इससे क्लच फिसल सकता है।
BB श्रृंखला 1K-K प्रकार (आंतरिक रेस कीवे के साथ) सावधानी से संभालें BB श्रृंखला 2K-K प्रकार (आंतरिक और बाहरी रेस कीवे के साथ) सावधानी से संभालें
1. BB-1K-K प्रकार में शाफ्ट के साथ ढीला फिट और हाउसिंग के साथ इंटरफेरेंस फ़िट होता है। टॉर्क हाउसिंग के साथ इंटरफेरेंस के माध्यम से प्रेषित होता है, इसलिए दबाकर फिट करना करें कि हाउसिंग के आयाम और दीवार की मोटाई प्रत्येक उत्पाद पृष्ठ पर सूचीबद्ध अनुशंसित आयामों के अनुसार हो। अपर्याप्त इंटरफेरेंस टॉर्क संचरण को रोक सकता है।
2. BB-2K-K प्रकार का शाफ्ट के साथ ढीला फिट और हाउसिंग के साथ मध्यम फिट होता है। इसे अपनी जगह पर सुरक्षित करने के लिए साथ में दी गई चाबी का इस्तेमाल करें।
3. आवास में स्प्रोकेट या गियर स्थापित करते समय, BB-1K-K प्रकार को दबाकर फिट करना के लिए बाहरी रेस पर समान रूप से दबाव डालें, और शामिल कुंजी का उपयोग करके BB-2K-K प्रकार को सुरक्षित करें। इसके अलावा, क्लच पर हथौड़े या किसी अन्य वस्तु से प्रहार करने से बचें। उस समय, एक और बॉल बेयरिंग डालें (चित्र 1 देखें)।
4. शाफ्ट से जोड़ते समय, कृपया इसे सुरक्षित रखने के लिए साथ में दी गई विशेष चाबी का इस्तेमाल करें। चाबी के ऊपरी हिस्से पर कभी भी हथौड़े या इसी तरह की किसी चीज़ का इस्तेमाल न करें।
5. चाबियों और की-वे के लिए मानक DIN6885.3 है। हालाँकि, BB25-1K-K और BB25-2K-K के आंतरिक रेस हिस्से पर की-वे की गहराई मानक मान से 0.5 मिमी कम है। इसलिए, शाफ्ट वाले हिस्से पर की-वे को 0.5 मिमी गहरा बनाएँ। BB40-1K-K और BB40-2K-K के आंतरिक रेस वाले हिस्से पर की-वे और की-वे के लिए मानक DIN6885.1 है।
6. अगर कैम क्लच के अंदर कोई बाहरी चीज़ चली जाए, तो इससे कैम क्लच की कार्यक्षमता प्रभावित हो सकती है। कृपया सावधानी से संभालें और धूल-रोधी पर्याप्त उपाय करें।
7. यह उत्पाद पहले से ग्रीस (एक्सॉन मोबिल बीकन 325J) से भरा हुआ है और इसे तुरंत इस्तेमाल किया जा सकता है। इसका उपयोग योग्य परिवेश तापमान -30°C से 80°C तक है।
8. अगर तेल स्नेहन का इस्तेमाल कर रहे हैं, तो इस्तेमाल से पहले ग्रीस को धो लें। तेल के ब्रांड के लिए यहाँ देखें। तेल का स्तर शाफ्ट के केंद्र से ऊपर रखें।
9. कभी भी अत्यधिक दबाव वाले तेल या ग्रीस का उपयोग न करें, क्योंकि इससे क्लच फिसल सकता है।
बी.बी. सीरीज 2जी.डी. प्रकार (दोनों तरफ रबर संपर्क सील के साथ) सावधानी से संभालें
1. BB-2GD प्रकार को दबाकर फिट करना द्वारा स्थापित किया जाता है, और बेयरिंग और क्लच के कार्य उचित इंटरफेरेंस प्रदान करके प्राप्त किए जा सकते हैं। सुनिश्चित करें कि शाफ्ट और हाउसिंग प्रत्येक उत्पाद पृष्ठ पर सूचीबद्ध अनुशंसित आयामों के अनुसार हों। अपर्याप्त इंटरफेरेंस टॉर्क ट्रांसमिशन को बाधित कर सकता है।
2. किसी हाउसिंग में स्प्रोकेट या गियर लगाते समय, दबाकर फिट करना के लिए बाहरी रेस पर दबाव डालें। उसी समय, एक और बॉल बेयरिंग डालें (चित्र 1 देखें)।
3. शाफ्ट पर हाउसिंग (क्लच पहले से स्थापित होने के साथ) स्थापित करते समय, क्लच आंतरिक रेस पर भार डालते हुए दबाकर फिट करना (चित्र 2 देखें)।
4. कैम क्लच को एक ही समय में हाउसिंग और शाफ्ट पर दबाकर फिट करना समय, केवल आंतरिक रेस या बाहरी रेस पर ही भार डालने से बचें। इसके अलावा, क्लच पर हथौड़े या किसी अन्य वस्तु से प्रहार करने से बचें।
5. यह उत्पाद पहले से ग्रीस (एक्सॉन मोबिल बीकन 325J) से भरा हुआ है और इसे तुरंत इस्तेमाल किया जा सकता है। इसका उपयोग योग्य परिवेश तापमान -30°C से 80°C तक है।
BB सीरीज़ 2GD1K-K प्रकार (दोनों तरफ रबर संपर्क सील, कुंजी नाली के साथ आंतरिक रेस) सावधानी से संभालें
1. शाफ्ट के साथ फिटिंग ढीला फिट है, और हाउसिंग के साथ फिटिंग दबाकर फिट करना है। टॉर्क हाउसिंग के इंटरफेरेंस के माध्यम से प्रेषित होता है, इसलिए सुनिश्चित करें कि हाउसिंग के आयाम और दीवार की मोटाई प्रत्येक उत्पाद पृष्ठ पर सूचीबद्ध अनुशंसित आयामों के अनुसार हो। अपर्याप्त इंटरफेरेंस टॉर्क संचरण को रोक सकता है।
2. हाउसिंग में स्प्रोकेट या गियर लगाते समय, बाहरी रेस पर एक समान दबाव डालें ताकि दबाकर फिट करना। साथ ही, क्लच पर हथौड़े या किसी अन्य वस्तु से प्रहार करने से बचें। इस समय, एक और बॉल बेयरिंग डालें (चित्र 1 देखें)।
3. शाफ्ट से जोड़ते समय, कृपया इसे सुरक्षित रखने के लिए साथ में दी गई विशेष चाबी का इस्तेमाल करें। चाबी के ऊपरी हिस्से पर कभी भी हथौड़े या इसी तरह की किसी चीज़ का इस्तेमाल न करें।
4. चाबियों और की-वे के लिए मानक DIN6885.3 है। हालाँकि, BB25-2GD1K-K की आंतरिक रेस पर की-वे की गहराई मानक मान से 0.5 मिमी कम है। इसलिए, शाफ्ट पर की-वे को 0.5 मिमी गहरा बनाएँ। BB40-2GD1K-K की आंतरिक रेस और की-वे के लिए मानक DIN6885.1 है।
5. यह उत्पाद पहले से ग्रीस (एक्सॉन मोबिल बीकन 325J) से भरा हुआ है और इसे तुरंत इस्तेमाल किया जा सकता है। इसका उपयोग योग्य परिवेश तापमान -30°C से 80°C तक है।
