कन्वेयर मूल प्रकार	परिवहन किए गए सामान
	गिनने योग्य वस्तु	चेन प्रकार	थोक वस्तु	चेन प्रकार

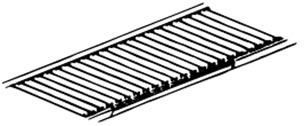

परिवहन किए गए माल के लदान का प्रकार	・स्लेट कन्वेयर	RF- [BR/BF] RF-(NB) RF RF-[DBR/DBF]	・एप्रन/पैन कन्वेयर	RF RF-(KG/KA)

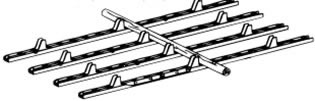

	・पुशर कन्वेयर ・टो कन्वेयर रोलर कॉस्टर	आरएफ आरएफ-(एनबी) एनएफ आरएफ-<एसआर>

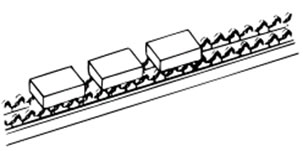

	・मुक्त प्रवाह कन्वेयर	आरएफ-[वीआर] आरएफ-<एसआर> आरएफ-<टीआर>
	・सादा चेन कन्वेयर	RF NF RF-(DL)
एक प्रकार जिसमें परिवहन की गई वस्तु को निलंबित कर दिया जाता है	・ट्रॉली कन्वेयर	आरएफ आरएफ-<टीआरओ>	・बकेट एलिवेटर	RF B
	・ट्रे लिफ्ट	RF NF	・फ्लाई ऐश बकेट एलेवेटर	RF-(FB)
	・बहुमंजिला पार्किंग मशीन	आरएफ समर्पित श्रृंखला	・बाल्टी प्रकार निरंतर अनलोडर	विशेष श्रृंखला
एक प्रकार जो धकेलने या घर्षण द्वारा संप्रेषित वस्तुओं को स्थानांतरित करता है	・पुशर कन्वेयर	RF NF RF-(NB)	・स्क्रैपर/फ्लाइट कन्वेयर	RF RF-(AM/AP) RF-(FG/FP)

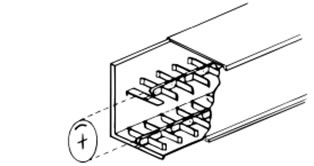

	・क्षैतिज परिसंचरण कन्वेयर	आरएफ आरएफ-(एनबी) आरएफ-<जीआर>	・प्रवाह कन्वेयर	RF NFX
			・ड्रैग चेन कन्वेयर	WD

चेन के प्रकार पर निर्णय लेते समय, हम सबसे पहले परिवहन की जाने वाली वस्तुओं के गुणों को समझने के बाद परिवहन विधि का निर्धारण करते हैं, और फिर उस उद्देश्य के लिए सबसे किफायती चेन कन्वेयर प्रकार का चयन करते हैं।

कन्वेयर चेन का उपयोग ऊपर दी गई तालिका में दिखाए गए तीन बुनियादी स्वरूपों के साथ-साथ अन्य स्वरूपों में भी किया जा सकता है। अपने अनुप्रयोग के लिए सबसे उपयुक्त चेन स्वरूप निर्धारित करने के लिए पिछले पृष्ठ को देखें।

श्रृंखला प्रारूप पर निर्णय लेते समय ध्यान देने योग्य बातें

・माल परिवहन के दौरान चलने वाले प्रतिरोध को कम करने के लिए लोडिंग विधि का उपयोग किया जाता है। लोडिंग विधि का उपयोग करके ऊर्जा की बचत की जा सकती है। बेयरिंग रोलर्स और कॉइल ट्रांसफ़र आदर्श हैं। - यदि परिवहन की जाने वाली सामग्री पाउडर या तरल है, जो चेन के घिसाव को तेज करती है, तो सुनिश्चित करें कि संरचना उसे चेन के संपर्क में न आने दे। -थोक वस्तु परिवहन करते समय, परिवहन की गई वस्तुओं को बिखरने से रोकने के लिए, प्रवाह कन्वेयर जैसे सीलबंद कन्वेयर का उपयोग किया जाता है। - अत्यधिक संक्षारक पदार्थों का परिवहन करते समय या संक्षारक वातावरण में कन्वेयर चेन का उपयोग करते समय, उपयुक्त चेन विनिर्देशों का चयन करें। (विभिन्न विलायकों के प्रति संक्षारण प्रतिरोध देखें।)

कृपया बड़े आकार की कन्वेयर चेन संरचना अनुभाग में "रोलर प्रकार" देखें।

5.1 क्षैतिज परिवहन

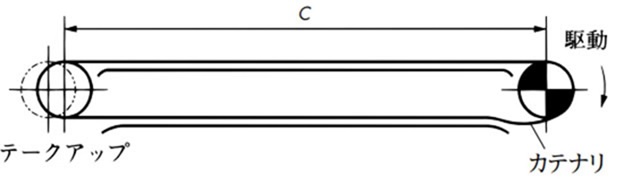

1) ड्राइव स्प्रोकेट के बाहरी तरफ ज़ंजीर का (ढीला) कैसे बनाना है

2) वापसी मार्ग समर्थन किए बिना विधि

इसकी कन्वेयर की लंबाई कम है और इसे कम गति पर इस्तेमाल किया जा सकता है।

वापसी मार्ग चेन के द्रव्यमान के कारण उत्पन्न तनाव कंपन पैदा कर सकता है, जो सुचारू परिवहन में बाधा उत्पन्न कर सकता है।

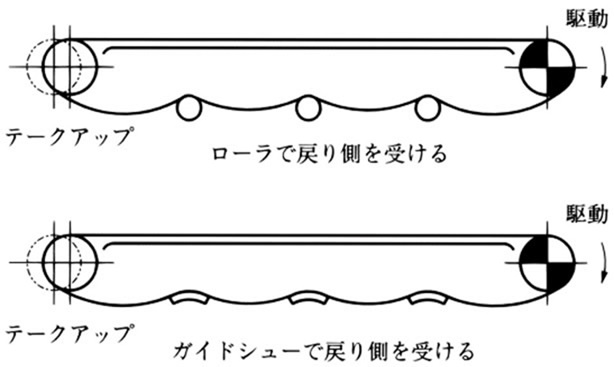

3) वापसी मार्ग एक गाइड या रोलर द्वारा समर्थित है।

चेन गाइड और रोलर्स के संपर्क में आती है और स्पष्ट रूप से व्यक्त करना, जिससे घिसाव तेज हो सकता है और खरोंच लगने की संभावना बढ़ जाती है।

चेन कंपन का भी नकारात्मक प्रभाव हो सकता है, और यदि कन्वेयर की लंबाई लंबी है, तो वे विभाजित हो सकते हैं और कैटेनरी द्वारा अवशोषित हो सकते हैं।

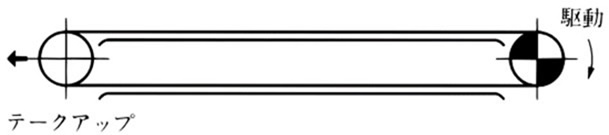

4) वापसी मार्ग पूरी तरह से गाइड द्वारा समर्थित है।

यह विधि संपूर्ण वापसी मार्ग रेल द्वारा सहारा देती है तथा चेन के ढीलेपन को अवशोषित करने के लिए संचालित स्प्रोकेट से टेक-अप को जोड़ती है। इसका उपयोग रिवर्स रोटेशन के समय भी किया जा सकता है।

हालाँकि, चूंकि कैटेनरी उस बिंदु पर स्थित नहीं है जहां से यह ड्राइव स्प्रोकेट से बाहर निकलती है, इसलिए किसी भी तनाव को दूर करने के लिए चेन को समय-समय पर टेक-अप के साथ समायोजित किया जाना चाहिए।

नोट: कृपया ध्यान रखें कि टेक-अप को अधिक न कसें, क्योंकि इससे चेन जल्दी घिस सकती है।

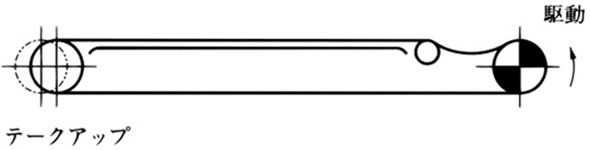

5) उदाहरण जहां वापसी मार्ग ऊपर की ओर है

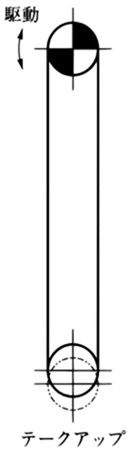

5.2 ऊर्ध्वाधर परिवहन

5.3 झुकाव वाला परिवहन

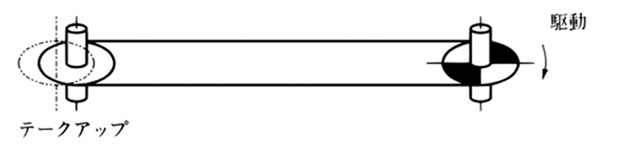

5.4 जब अक्ष ऊर्ध्वाधर हो

जब शाफ्ट ऊर्ध्वाधर हो, जैसे कि क्षैतिज परिसंचरण के लिए, चेन की सुचारू गति सुनिश्चित करने के लिए चेन में गाइड रोलर्स लगाएं।

अनुशंसित श्रृंखला विनिर्देश नीचे संदर्भ के लिए सूचीबद्ध हैं, जो थोक वस्तु थोक वस्तुओं के परिवहन के लिए प्रयुक्त श्रृंखला कन्वेयर प्रकारों और श्रृंखला विनिर्देशों पर आधारित हैं।

परिवहन की जाने वाली वस्तु के आधार पर, स्थिति और गुण तालिका 1 में दर्शाए गए से भिन्न हो सकते हैं, भले ही नाम समान हो, इसलिए कृपया पिछले प्रदर्शन को ध्यान में रखें और कन्वेयर प्रकार और श्रृंखला विनिर्देशों पर निर्णय लेने से पहले सावधानीपूर्वक विचार करें।

तालिका 1. संप्रेषित वस्तुएँ और श्रृंखला विनिर्देश

• 1. संचारित वस्तुओं का घर्षण प्रतिरोध बड़े → मध्यम → छोटे के क्रम में घटता है।
• 2. संक्षारकता को प्रबल अम्लता, अम्लीय, उदासीन, क्षारीय या प्रबल क्षारीय के रूप में दर्शाया जाता है।
• 3. सौंदर्य विनिर्देशों का उपयोग करते समय, कृपया सौंदर्य विनिर्देशों को देखें।

परिवहन किए गए सामान			उपयोगी चेन कन्वेयर प्रकार				अनुशंसित श्रृंखला विनिर्देश कोड	टिप्पणी
नाम	घर्षण प्रतिरोध	संक्षारक	खुरचनी कन्वेयर	प्रवाह कन्वेयर	एप्रन कन्वेयर	बाल्टी लिफ़्ट
चावल	छोटा	तटस्थ	○	○		○	DT
जौ	छोटा	तटस्थ	○	○		○	〃
गेहूँ	छोटा	तटस्थ	○	○		○	〃
सोया	छोटा	तटस्थ	○	○		○	〃
भुट्टा	छोटा	तटस्थ	○	○		○	〃
आटा	छोटा	तटस्थ	○	○		○	〃
स्टार्च	छोटा	तटस्थ	○	△		△	〃
गन्ना (गन्ना)	छोटा	तटस्थ	○		○		DTA
पैरे हुए	छोटा	तटस्थ	○				DTA
परिष्कृत चीनी	छोटा	तटस्थ	○	○		○	SS	नोट) देखें 3.
काला नमक	छोटा	तटस्थ	○	△		△	DT
मिश्रित फ़ीड	छोटा	अम्लीय	○	△		△	〃
खार राख	मध्यम	प्रबल क्षारीय	○	△		△	〃
करबैड	मध्यम		○	○	○	○	〃
ग्लौबर का नमक	मध्यम	अम्लीय		△			GS
बुझा हुआ चूना (सूखा)	मध्यम	प्रबल क्षारीय	○	△		△	DT
बुझा हुआ चूना (सूखा)	छोटा	प्रबल क्षारीय	○	△		△	〃
POLYETHYLENE	मध्यम	तटस्थ	○	△		△	〃
पीवीसी पाउडर	मध्यम			△		△	MT
कार्बन	मध्यम	तटस्थ	○	△		△	BT
सक्रिय कार्बन	मध्यम	तटस्थ	○	△		△	DT
अमोनियम नमक (सूखा)	छोटा	तटस्थ	○	△		△	〃
अमोनियम सल्फेट (शुष्क)	मध्यम	अम्लीय	○	△		△	〃
यूरिया पाउडर (सूखा)	छोटा	तटस्थ	○	△		△	〃
यूरिया पाउडर (गीला)	मध्यम	प्रबल क्षारीय	○	△		△	GS
सिंथेटिक डिटर्जेंट	मध्यम	तटस्थ	○	△		△	DT
प्लास्टर (गीला)	मध्यम	तीव्र अम्लता	○	○		○	GS・RT
डोलोमाइट	मध्यम	क्षारीय	○	△	○	△	DT	एप्रन कन्वेयर DTA श्रृंखला
चूना पत्थर (सूखा)	मध्यम	क्षारीय	○	△	○	△	〃	एप्रन कन्वेयर DTA श्रृंखला
मिट्टी (सूखी)	मध्यम	तटस्थ		△		△	BT
सीमेंट क्लिंकर	बड़ा	प्रबल क्षारीय	○	△	○	△	CT
सीमेंट उत्पादों	मध्यम	प्रबल क्षारीय		○		○	CT
लकड़ी के चिप्स (सूखे)	छोटा	क्षारीय	○	△			DT
चूरा (सूखा)	छोटा	क्षारीय	○	△			DT
कोयला	मध्यम	अम्लीय	○		○		CT
कोक	बड़ा	तटस्थ			○	△	BT
अल्युमिना	मध्यम	प्रबल क्षारीय		△		△	CT
फाउंड्री रेत	बड़ा	तटस्थ	○		△		BT
पैमाना	मध्यम	तटस्थ	○	△		△	BT
कोक धूल	बड़ा	तटस्थ		△			BT
चूने की धूल (गीली)	मध्यम	अम्लीय		△			BT
क्लिंकर धूल	बड़ा	प्रबल क्षारीय		△			BT
खाना बर्बाद	मध्यम		△		○		RT
नगरपालिका अपशिष्ट भस्मीकरण राख (सामान्य तापमान/शुष्क)	छोटा	क्षारीय	○				DTA
नगरपालिका अपशिष्ट भस्मीकरण राख (पानी सहित)	छोटा	क्षारीय	○				RT
