तकनीकी डेटा बड़े आकार की कन्वेयर चेन संरचना और रोलर प्रकार
बड़े आकार की कन्वेयर चेन निर्माता-विशिष्ट कन्वेयर श्रृंखलाएं होती हैं जो आईएसओ मानकों के अनुरूप नहीं होती हैं और विशेष रूप से ग्राहकों के परिवहन किए गए माल के परिवहन के लिए बनाई जाती हैं।
इसलिए, चेन निर्माता के आधार पर चेन के आयाम भिन्न हो सकते हैं।

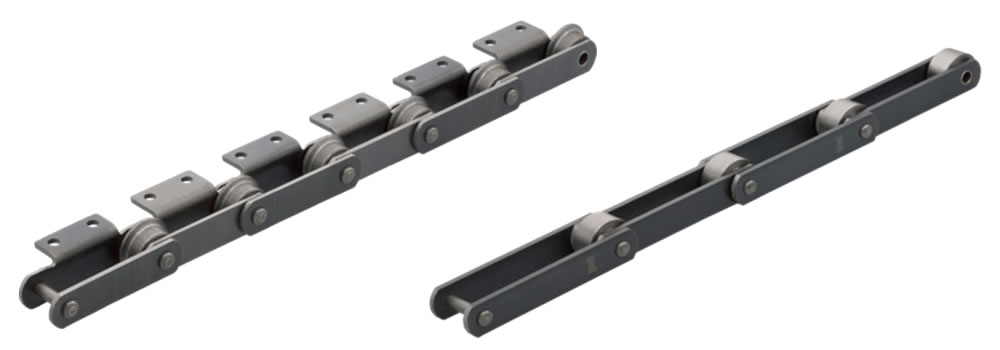

बड़े आकार की कन्वेयर चेन संरचना
चेन बॉडी में पांच भाग होते हैं: पिन, बुशिंग, रोलर्स, तथा आंतरिक और बाहरी प्लेटें।
मूल संरचना ड्राइव चेन के समान ही है।
| बड़े आकार की कन्वेयर चेन संरचना की विशेषताएं | |
|---|---|
| रोलर | - रोलर्स तीन प्रकार के होते हैं: आर रोलर, एफ रोलर, और एस/एम/एन रोलर। |
| आंतरिक और बाहरी प्लेटें | -चपटा आकार. |
| स्प्रोकेट | ・एक विशेष स्प्रोकेट की आवश्यकता है. |
रोलर के प्रकार और विशेषताएं

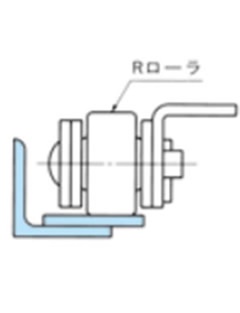

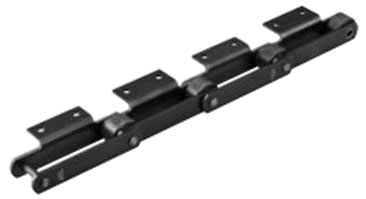

1. आर रोलर
रोलर का बाहरी व्यास प्लेट की चौड़ाई से बड़ा होता है।
यह सबसे बुनियादी और बहुमुखी प्रारूप है।
रोलर्स में बड़ी भार क्षमता और कम घर्षण प्रतिरोध होता है।

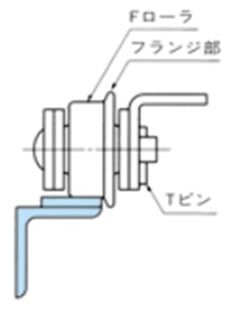

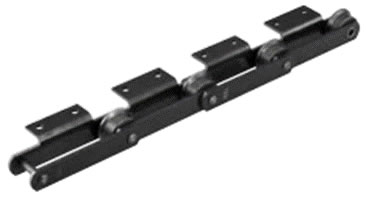

2. एफ रोलर
रोलिंग गाइड के रूप में कार्य करने के लिए रोलर से एक फ्लैंज जुड़ा होता है। यह फ्लैंज टी-पिन की तरफ़ जुड़ा होता है।
पार्श्व कंपन को आसानी से रोकता है। मानक स्लेट कन्वेयर के लिए उपयुक्त। K अटैचमेंट का उपयोग करते समय, कृपया ध्यान दें कि माउंटिंग भाग रोलर फ्लैंज के संपर्क में आ सकता है।

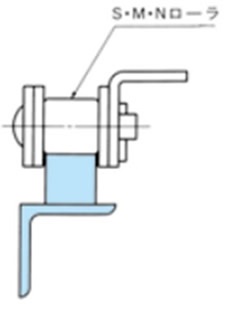

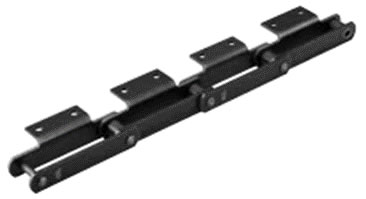

3. एस, एम, एन रोलर
इससे स्प्रोकेट के लगने पर लगने वाले प्रभाव और घिसाव में कमी आती है। हालाँकि रोलिंग प्रतिरोध R और F रोलर्स की तुलना में ज़्यादा होता है, लेकिन इससे वज़न कम करने में मदद मिलती है।
- S: रोलर का बाहरी व्यास प्लेट की चौड़ाई से छोटा है
- एम: रोलर का बाहरी व्यास एस रोलर से थोड़ा बड़ा है
- एन: एम रोलर के समान रोलर बाहरी व्यास के साथ मजबूत प्रकार लेकिन बड़े पिन व्यास के साथ
