तकनीकी डेटा बड़े आकार की कन्वेयर चेन चयन
10. चयन उदाहरण
10.1 बेयरिंग रोलर कन्वेयर चेन
बेयरिंग रोलर कन्वेयर चेन और DT श्रृंखला कन्वेयर चेन दोनों के लिए चयन किया जाता है।
1) आवश्यक चेन लिंक की संख्या
n = 50000 250 × 2 + 12 × 2 = 412 × 2 = 824 लिंक
2) रोलर लोड की जाँच करें
रोलर्स की प्रभावी संख्या = संचरित वस्तु की लंबाई चेन पिच = 1000 250 = 4
चूंकि दो चेन हैं, इसलिए कुल आठ हैं, लेकिन असमान भार को देखते हुए, केवल चार ही प्रभावी हैं।
रोलर लोड = 2000 × g 1000 × 1 4 = 4.9 kN {500 kgf}/इकाई
तालिका 11 से, बेयरिंग रोलर कन्वेयर चेन RF12250BF-1LA2 है - स्वीकार्य भार 5.49kN {560kgf}
उपलब्ध आरएफ प्रकार कन्वेयर श्रृंखला RF26250F-DT-1LA2 है - स्वीकार्य भार 5.30kN {540kgf}।
3) कन्वेयर पर स्वीकार्य भार द्रव्यमान की जाँच करें
सरलता के लिए, यदि हम प्रारंभ में प्रभाव बल और अपने स्वयं के वजन के कारण तन्य बल को नजरअंदाज कर दें, तो परिणाम 2000 किग्रा x 40 टुकड़े/2 लाइनें = 40,000 किग्रा/लाइन होगा।
जैसा कि दाईं ओर की तालिका में दिखाया गया है, असर कन्वेयर श्रृंखला को आरएफ 10 टन आकार - 53,300 किलोग्राम के लिए चुना जा सकता है, और कन्वेयर श्रृंखला को आरएफ 17 टन आकार - 44,600 किलोग्राम के लिए चुना जा सकता है।
रोलर स्वीकार्य भार और भार द्रव्यमान की तुलना करते समय, रोलर स्वीकार्य भार को प्राथमिकता दी जाती है।
यह एक दिशानिर्देश मान है जो चिकनाई युक्त अवस्था में उपयोग को मानता है और रोलर के घूमने या जल्दी घिसने की समस्या पैदा नहीं करता। परिचालन स्थितियों (उच्च गति, भारी भार, दीर्घकालिक संचालन) और अपेक्षित जीवनकाल के आधार पर, स्वीकार्य मान के सापेक्ष त्रुटि के मार्जिन के साथ चयन करें।
यह एक दिशानिर्देश मान है जो चिकनाई युक्त अवस्था में उपयोग को मानता है और रोलर के घूमने या जल्दी घिसने की समस्या पैदा नहीं करता। परिचालन स्थितियों (उच्च गति, भारी भार, दीर्घकालिक संचालन) और अपेक्षित जीवनकाल के आधार पर, स्वीकार्य मान के सापेक्ष त्रुटि के मार्जिन के साथ चयन करें।
बेयरिंग रोलर कन्वेयर चेन (f1=0.03)
T = 2000 किग्रा × ग्राम 1000 × 40 टुकड़े × 0.03 = 23.5kN{2400kgf}
कन्वेयर श्रृंखला (f1=0.08)
T = 2000 किग्रा × ग्राम 1000 × 40 टुकड़े × 0.08 = 62.8kN{6400kgf}
बेयरिंग रोलर कन्वेयर चेन
कन्वेयर चेन
4) मोटर आकार का चयन (गतिशील हानि 10% मानी जाती है)
मोटर किलोवाट = टी × वी 60 × 1.1 × 1 η = (η = 0.85)
बेयरिंग रोलर कन्वेयर चेन पावर आवश्यकता
kW = 23.5 × 10 60 × 1.1 × 1 0.85 = 5.1kW
कन्वेयर श्रृंखला शक्ति
kW = 62.8 × 10 60 × 1.1 × 1 0.85 = 13.5kW
स्वीकार्य भार द्रव्यमान त्वरित संदर्भ तालिका
| कन्वेयर चेन आकार |
कन्वेयर चेन (DT) | बेयरिंग रोलर कन्वेयर चेन (DT) |
|---|---|---|
| RF03 | 5400 | 14000 |
| RF05 | 12500 | 33300 |
| RF08・450 | 14300 | 36700 |
| RF10 | 20500 | 53300 |
| RF12 | 33900 | 90000 |
| RF17 | 44600 | 116700 |
| RF26 | 57100 | 150000 |
| RF36 | 86600 | 230000 |
| RF60 | 91100 | - |
| RF90 | 143800 | - |
| RF120 | 201800 | - |
नोट) क्षैतिज कन्वेयर के लिए घर्षण गुणांक: [कन्वेयर श्रृंखला: 0.08/बेयरिंग रोलर: 0.03]
10.2 कन्वेयर प्रकार: स्लेट कन्वेयर (क्षैतिज)
- परिवहन की जाने वाली वस्तुएँ: बॉक्स के आकार का सामान
- कन्वेयर की लंबाई: 30 मीटर
- भार क्षमता: परिवहन किए गए माल के प्रति 1 मीटर पर 1 वस्तु
- प्रयुक्त स्प्रोकेट: 12T
- प्रयुक्त चेन: पिच 100, F रोलर प्रकार की चेन, प्रत्येक लिंक A2 के साथ
- उपयोग समय: 8 घंटे/दिन
- स्लेट का वजन: 10 किग्रा/शीट
- चेन धागों की संख्या: 2
- परिवहन सामग्री की मात्रा: 100 किग्रा/टुकड़ा
- चेन की गति: 15 मीटर/मिनट
- उपयोग वातावरण: सामान्य तापमान
1) आवश्यक चेन लिंक की संख्या: n
n = 30000 100 × 2 + 12 × 2 = 612 × 2 = 1224 लिंक
2) चेन का आकार
कन्वेयर पर 30 वस्तुएँ हैं। कन्वेयर पर कुल भार 100 x 30 = 3000 किग्रा है। स्नेहन मानते हुए, तालिका 5 से घर्षण गुणांक 0.08 माना गया है।
केवल परिवहन की गई वस्तु को स्थानांतरित करने के लिए आवश्यक बल T1 है
टी 1 = 3000 ×
जी
1000
× 0.08 = 2.35kN {टी 1 = 3000 × 0.08 = 240kgf}
इसके बाद, स्लैट का द्रव्यमान 10 किलोग्राम प्रति स्लैट है और पिच 100 है, इसलिए स्लैट द्रव्यमान = 10 × 1000 100 = 100 किलोग्राम/मी.
केवल स्लेट को स्थानांतरित करने के लिए आवश्यक बल T2 है
टी 2 = 2.1 × 100 × 30 ×
जी
1000
× 0.08 = 4.94kN {टी 2 = 2.1 × 100 × 30 × 0.08 = 504kgf}
टी 1 + टी 2 = 2.35 + 4.94 = 7.29kN {टी 1 + टी 2 = 240 + 504 = 744kgf}
RF03100F-DT के दो स्ट्रैंड का अधिकतम अनुमेय भार 4.20kN x 2 स्ट्रैंड = 8.40kN {860kgf} है, इसलिए यह प्रयोग योग्य लगता है।
यह सीमा मान चिकनाई युक्त अवस्था में उपयोग को ध्यान में रखते हुए, थकान, क्षति और घिसाव को ध्यान में रखते हुए, दिया गया है। यदि आप हमारे कैटलॉग में सूचीबद्ध विकल्पों के आधार पर सही चेन टेंशन की गणना करते हैं और इसे इस मान से कम पर उपयोग करते हैं, तो शुरुआती विफलताएँ नहीं होंगी। हालाँकि, इसमें ऐसे मामले शामिल नहीं हैं जहाँ विशेष वातावरण में प्रदर्शन में गिरावट आती है।

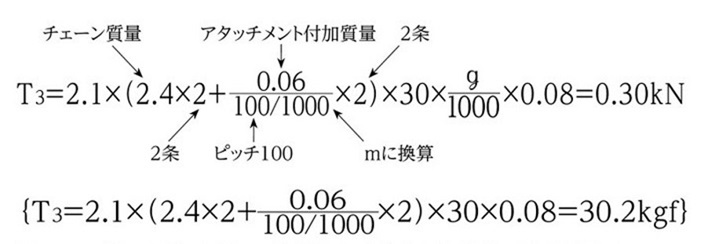

यदि चेन का आकार RF03100F-DT-1LA2 है, तो केवल चेन को चलाने के लिए आवश्यक बल T3 है:
TMAX = T1 + T2 + T3 = 2.35 + 4.94 + 0.30 = 7.59kN
{TMAX = T1 + T2 + T3 = 240 + 504 + 30.2 = 774kgf}
यह मानते हुए कि दोनों जंजीरों पर लगने वाला भार एकसमान है, एक जंजीर का संशोधित जंजीर तनाव T' MAX
टी' मैक्स = 7.59/2 टुकड़े × के वी × के टी × के एस = 7.59/2 × 1.0 × 1.0 × 1.0 = 3.80kN
RF03100F-1LA2 एकल तार का अधिकतम अनुमेय भार 4.20kN है, इसलिए T' MAX = 3.80kN < 4.20kN
यह सीमा मान चिकनाई युक्त अवस्था में उपयोग को ध्यान में रखते हुए, थकान, क्षति और घिसाव को ध्यान में रखते हुए, दिया गया है। यदि आप हमारे कैटलॉग में सूचीबद्ध विकल्पों के आधार पर सही चेन टेंशन की गणना करते हैं और इसे इस मान से कम पर उपयोग करते हैं, तो शुरुआती विफलताएँ नहीं होंगी। हालाँकि, इसमें ऐसे मामले शामिल नहीं हैं जहाँ विशेष वातावरण में प्रदर्शन में गिरावट आती है।
स्वीकार्य रोलर लोड और स्वीकार्य संलग्नक लोड को तालिका 10 और 11 को पूरा करना होगा।
यह एक दिशानिर्देश मान है जो चिकनाई युक्त अवस्था में उपयोग को मानता है और रोलर के घूमने या जल्दी घिसने की समस्या पैदा नहीं करता। परिचालन स्थितियों (उच्च गति, भारी भार, दीर्घकालिक संचालन) और अपेक्षित जीवनकाल के आधार पर, स्वीकार्य मान के सापेक्ष त्रुटि के मार्जिन के साथ चयन करें।
यह A-प्रकार के अटैचमेंट के लिए स्वीकार्य ऊर्ध्वाधर भार है। यदि K-प्रकार का अटैचमेंट इस्तेमाल किया जाता है, तो A-प्रकार के अटैचमेंट के लिए स्वीकार्य भार का दोगुना उपयोग करके गणना करें। आपके द्वारा लगाए जाने वाले अटैचमेंट के आकार और संरचना के आधार पर, A-प्रकार के अटैचमेंट पर एक घुमाव बल उत्पन्न हो सकता है, इसलिए यदि आपको कोई चिंता हो, तो कृपया हमसे संपर्क करें।
3) ड्राइव स्प्रोकेट टॉर्क: Tr
100 की पिच और N = 12T वाले स्प्रोकेट का पिच व्यास Φ386.4 है
Tr = 7.59 × 386.4 × 1 2 × 1 1000 = 1.47kN・m
{Tr = 774 × 386.4 × 1 2 × 1 1000 = 149.5kgf・m}
4) आवश्यक शक्ति
kW = 7.59×15 60 × 1.1 × 1 0.85 = 2.46kW
{kW = 774 × 15 102 × 60 × 1.1 × 1 0.85 = 2.46kW}
10.3 कन्वेयर प्रकार: सतत बकेट एलिवेटर (ऊर्ध्वाधर)
- उठाने की ऊँचाई: 30 मीटर
- प्रयुक्त चेन: पिच 250, प्रत्येक 2 लिंक पर GA4 अटैचमेंट
(एस-रोलर बकेट लिफ्ट के लिए) - संवहन क्षमता: 90t/h
- बाल्टी का वजन: 25 किलोग्राम/टुकड़ा
- प्रयुक्त स्प्रोकेट: N = 12T
- उपयोग वातावरण: सामान्य तापमान
- उपयोग समय: 8 घंटे/दिन
- चेन की गति: 28 मीटर/मिनट
- स्नेहन: बिना स्नेहन
- गठन: आधा बायां दर्पण छवि में आधा-असेंबल
1) आवश्यक चेन लिंक की संख्या: n
n = 30000 250 × 2 + 12 × 2 = 252 × 2 = 504 लिंक
2) चेन का आकार
(1) केवल परिवहन की गई वस्तु के कारण तनाव T1
T1 = 16.7 × 90 28 × (30 + 1) × g 1000 = 16.3kN
{T1 = 16.7 × 90 28 × (30 + 1) = 1664kgf}
भाग: वस्तुओं को ढोते समय बढ़े हुए भार को ध्यान में रखते हुए स्प्रोकेट की केंद्र दूरी में 1 मीटर जोड़ें। (चेन पर लगने वाले तनाव की गणना के लिए वर्टिकल ट्रांसपोर्ट देखें।)
(2) केवल बाल्टी के कारण तनाव T 2
250 की चेन पिच के साथ, हर दो लिंक पर बाल्टियाँ जुड़ी होती हैं, इसलिए बाल्टी का द्रव्यमान 25 किग्रा x 2 = 50 किग्रा/मी है।
T2= 50 × g 1000 × (30 + 1) = 15.2kN
{T2= 50 × (30 + 1) = 1550kgf}
(3) T1 + T2 = 16.3 + 15.2 = 31.5kN
{T1 + T2 = 1664 + 1550 = 3214kgf}
यहां, B17250S (अधिकतम अनुमेय भार 35kN) को अस्थायी रूप से उस श्रृंखला के रूप में चुना गया है जो दो श्रृंखलाओं के साथ अधिकतम अनुमेय भार संतुष्ट कर सकती है।
यह सीमा मान चिकनाई युक्त अवस्था में उपयोग को ध्यान में रखते हुए, थकान, क्षति और घिसाव को ध्यान में रखते हुए, दिया गया है। यदि आप हमारे कैटलॉग में सूचीबद्ध विकल्पों के आधार पर सही चेन टेंशन की गणना करते हैं और इसे इस मान से कम पर उपयोग करते हैं, तो शुरुआती विफलताएँ नहीं होंगी। हालाँकि, इसमें ऐसे मामले शामिल नहीं हैं जहाँ विशेष वातावरण में प्रदर्शन में गिरावट आती है।
B17250S GA4 अटैचमेंट के साथ प्रत्येक 2 लिंक के लिए चेन द्रव्यमान 15 किग्रा/मी है।
अनुच्छेद 2
↓
T3 = 15 × 2 × (30 + 1) × g 1000 = 9.12kN
{T3 = 15 × 2 × (30 + 1) = 930kgf}
(4) यह मानते हुए कि बाएँ और दाएँ चेन के बीच भार असंतुलन 6:4 है, एक चेन का चेन तनाव TMAX है
16.3 × 0.6 + 15.2 2 + 9.12 2 = 21.9kN
{1664 × 0.6 + 1550 2 + 930 2 = 2238kgf}
चूंकि यह स्नेहक-मुक्त है, इसलिए पहनने के जीवनकाल को ध्यान में रखते हुए 1.5 का मार्जिन अपेक्षित है।
सुधार श्रृंखला तनाव T' मैक्स = 21.9 × केवी × केटी × केएस × 1.5 = 21.9 × 1.05 × 1.0 × 1.0 × 1.5 = 34.5 केएन
{T'MAX = 2238 × 1.05 × 1.0 × 1.0 × 1.5 = 3524kgf}
उपरोक्त से, परिणाम B17250S-CT-2LGA4 है।
नोट: अंतर-पंक्ति लोड ऑफसेट परिवहन स्थितियों के आधार पर भिन्न होता है, इसलिए कृपया उस मान का उपयोग करें जो आपकी वास्तविक उपयोग स्थितियों के अनुकूल हो।
3) ड्राइव स्प्रोकेट टॉर्क: Tr
ऊर्ध्वाधर बकेट एलेवेटर के मामले में, चेन द्रव्यमान और बकेट द्रव्यमान संतुलित होते हैं। इसलिए, टॉर्क और आवश्यक शक्ति से संबंधित एकमात्र तनाव, परिवहन की जा रही वस्तु के कारण उत्पन्न तनाव T1 है।
जब पिच 250 और N = 12T है, तो पिच सर्कल व्यास Φ965.9 है।
स्प्रोकेट दांत पिच को घेरने वाले वृत्त का व्यास।
(जेआईएस बी 1812:2015)
Tr = 18.1 × 965.9 × 1 2 × 1 1000 = 8.74kN・m
{Tr = 1849 × 965.9 × 1 2 × 1 1000 = 893kgf・m}
4) आवश्यक शक्ति: Tr
kW = 18.1 × 28 60 × 1.1 × 1 0.85 = 10.9kW
{kW = 1849 × 28 102 × 60 × 1.1 × 1 0.85 = 10.9kW}
