JIS द्वारा निर्दिष्ट न्यूनतम तन्य शक्ति। यदि कोई JIS उत्पाद इससे कम भार पर टूटता है, तो वह JIS मानक के अनुरूप नहीं होता। बहु-तार रोलर चेन की शक्ति एकल तार के तारों की संख्या के गुणज के बराबर होनी चाहिए। (JIS B 1801: 2014)

यह आईएसओ अनुरूप भी है (आईएसओ 606: 2004)।

यह हमारे वास्तविक परिणामों के सांख्यिकीय प्रसंस्करण द्वारा निर्धारित न्यूनतम मान है। जब कोई रोलर चेन तन्यता परीक्षण से गुज़रती है, तो अगर वह इस मान से कम भार पर टूट जाती है, तो वह विफल हो जाएगी। यह मान निर्माता के आधार पर भिन्न होता है।

परिक्षण विधि

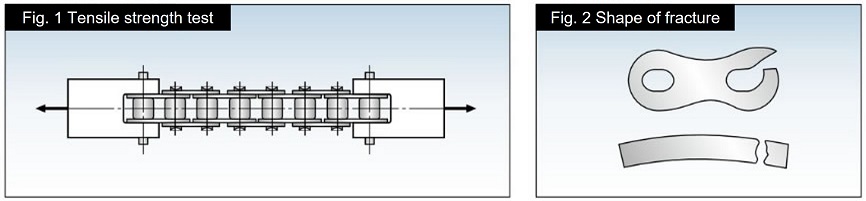

जैसा कि चित्र 1 में दिखाया गया है, 5 या अधिक लिंक की प्रभावी लंबाई वाली रोलर चेन के दोनों सिरों को एक जिग के साथ स्थिर किया जाता है और तब तक खींचा जाता है जब तक कि यह टूट न जाए (JIS B 1801: 2014)।

विफलता का प्रकार रोलर चेन का अलग होना या भागों का नष्ट होना है (चित्र 2)।

रोलर चेन (स्टेनलेस स्टील और इंजीनियरिंग प्लास्टिक* को छोड़कर) का अधिकतम अनुमेय भार उनकी थकान सीमा होती है। यदि भार इस मान से कम है, तो रोलर चेन थकान के कारण नहीं टूटेगी, भले ही उस पर बार-बार भार डाला जाए।

*स्टेनलेस स्टील और इंजीनियरिंग प्लास्टिक उत्पादों के लिए, पिन और बुशिंग के बीच सतह का दबाव पहनने के प्रदर्शन के आधार पर निर्दिष्ट किया जाता है, और अधिकतम अनुमेय भार निर्धारित किया जाता है।

ऑफसेट लिंक रोलर चेन के मुख्य भाग की तुलना में कमजोर हो सकते हैं।

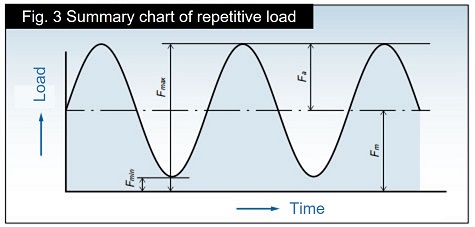

F_d = F_u(F_max - F_min) F_u - F_min

F _u: JIS न्यूनतम तन्य शक्ति

आरएस रोलर चेन, आरएस-एचटी चेन सुपर चेन, कम-शोर चेन के लिए किलोवाट रेटिंग तालिका पावर ट्रांसमिशन किलोवाट को दर्शाती हैं जो 15,000 घंटे तक टिक सकती है जब 100-लिंक रोलर चेन का उपयोग नीचे दी गई स्थितियों (1 से 5) के तहत दो-अक्ष पावर ट्रांसमिशन के लिए किया जाता है।

• 1) -10°C और 60°C के बीच के इनडोर वातावरण में संचालित करें, और धूल से मुक्त रहें।
• 2) पर्यावरण से संक्षारक गैसों या उच्च आर्द्रता जैसे कोई प्रतिकूल प्रभाव नहीं पड़ता है।
• 3) दो संचारण शाफ्ट क्षैतिज हैं और उचित स्थिति में स्थापित हैं।
• 4) न्यूनतम लोड उतार-चढ़ाव के साथ ट्रांसमिशन।
• 5) आरएस रोलर चेन, सुपर चेन, आरएस-एचटी चेन और कम-शोर चेन किलोवाट रेटिंग तालिका में अनुशंसित स्नेहन प्रकार का उपयोग करें और परिचालन स्थितियों के लिए उचित रूप से स्नेहन करें।

जड़त्व आघूर्ण का उपयोग घूर्णी गति में जड़त्व को व्यक्त करने के लिए किया जाता है, अर्थात, "घूमने में कठिनाई" या "घूमने में आसानी" की डिग्री।

यह एक सीधी रेखा में गतिमान वस्तु के द्रव्यमान (भार) के अनुरूप है।

एसआई इकाई प्रणाली में जड़त्व आघूर्ण I = M K² (kg·m ² M: घूर्णनशील पिंड का द्रव्यमान K: घूर्णन की त्रिज्या) द्वारा दिया जाता है।

गुरुत्वाकर्षण इकाई प्रणाली में जड़त्व आघूर्ण I को I = G・ K² G (kgf・m・S ² G: घूर्णनशील पिंड का भार G: गुरुत्वाकर्षण त्वरण) द्वारा दिया जाता है।

सामान्यतः जड़त्व आघूर्ण के स्थान पर GD ² = 4 G I (D: घूर्णनशील पिंड का व्यास) का प्रयोग किया गया है।

जेआईएस बी 1801: 2014 लंबाई परीक्षण विधि और लंबाई सहिष्णुता निर्दिष्ट करता है।

प्रत्येक आकार (RS80-1 के लिए 500N) के लिए JIS द्वारा निर्दिष्ट माप भार लागू करते समय लंबाई सहिष्णुता मानक लंबाई के 0 से + 0.15% तक सेट की जाती है।

मानक लंबाई की गणना मानक चेन पिच (P) को लिंकों की संख्या से गुणा करके की जाती है। (यह JIS नाममात्र संख्या वाले उत्पादों पर लागू होता है।)

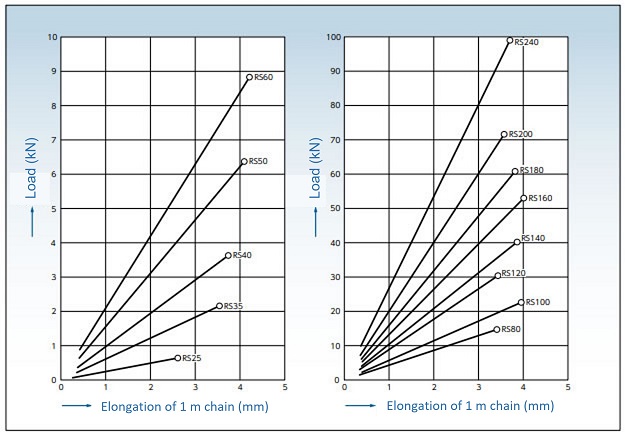

किसी चेन पर भार डालने पर प्रत्यास्थ दीर्घीकरण वक्र नीचे दिए गए चित्र में दिखाया गया है। यहाँ दर्शाए गए मान एकल तार आरएस रोलर चेन के लिए मानक दिशानिर्देश मान हैं।

रोलर चेन पर अधिकतम अनुमेय भार से अधिक भार न डालें।
