रैखिक गति या बड़े व्यास वाली घूर्णी गति प्राप्त करने के लिए, रोलर चेन और गियर का उपयोग आम तौर पर किया जाता है, जो एक रिड्यूसर के माध्यम से ड्राइव स्रोत (जैसे मोटर) से जुड़े होते हैं।

हालांकि, रोलर चेन प्रणालियों को स्थान की आवश्यकता जैसी समस्याओं का सामना करना पड़ता है, जबकि गियर प्रणालियों के लिए परिशुद्ध मशीनिंग की आवश्यकता होती है और वे महंगी होती हैं।

ऐसे मामलों में, पिन गियर विधि आदर्श है।

पिन गियर ड्राइव में एक पहिया बनाने के लिए ड्रम की बाहरी परिधि के चारों ओर लपेटी गई रोलर चेन का उपयोग किया जाता है, तथा पिनियन गियर के स्थान पर एक विशेष टूथ प्रोफाइल के साथ चेन-प्रकार के पिन गियर स्प्रोकेट का उपयोग किया जाता है।

रैखिक गति के लिए, रैक के बजाय एक रोलर चेन को सीधी रेखा में स्थापित किया जाता है।

• 1. बड़ा गति अनुपात (1:5 या अधिक) किफायती है, खासकर जब ड्रम का व्यास बड़ा हो।
• 2. स्थापना और रखरखाव आसान है; बस रोलर चेन को ड्रम आदि से जोड़ दें।
• 3. ड्रम के बाहरी व्यास, सीधी लंबाई आदि को डिजाइन करने में अधिक स्वतंत्रता।
• 4. यह अत्यधिक सटीक ड्राइविंग के लिए उपयुक्त नहीं है और गियर की तुलना में अधिक शोर उत्पन्न करता है। हालाँकि, इसे स्थापित करने के लिए उच्च परिशुद्धता की आवश्यकता नहीं होती है और गियर की तरह सटीक मशीनिंग की भी आवश्यकता नहीं होती है।
• 5. ग्रीस स्नेहन उपलब्ध है।

1. जब रोलर को ऊपर की ओर रखते हुए सीधी रेखा (रैक) में उपयोग किया जाता है

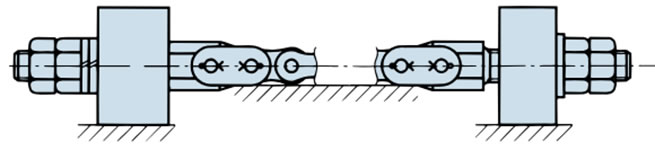

आरएस रोलर चेन उपयोग करता है

दोनों सिरों पर कनेक्टिंग लिंक लगाएँ, धातु की फिटिंग लगाएँ, और चेन को बोल्ट और नट से तब तक कसें जब तक उसमें कोई ढीलापन न रह जाए। ढीलापन रोकने के लिए दोनों सिरों पर डबल नट या अन्य लॉकिंग डिवाइस लगाएँ।

स्थापित करते समय, चेन रोलर्स को रेल पर न रखें, क्योंकि पिन गियर स्प्रोकेट के दांत रेल में हस्तक्षेप कर सकते हैं।

हम आरएस रोलर चेन उपयोग करने की अनुशंसा नहीं करते हैं क्योंकि इसमें दांतों के फिसलने और दांतों के बीच हस्तक्षेप होने की संभावना होती है।

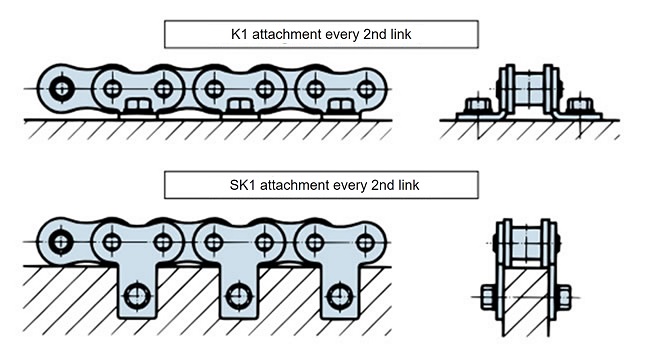

आरएस अटैचमेंट चेन उपयोग करता है

हर दो लिंक पर K1 और SK1 बाहरी लिंक अटैचमेंट लगाएँ, चेन को ढीला या टेढ़ा होने से बचाने के लिए उसे सीधा खींचें, और हर दो से चार लिंक पर बोल्ट और नट कसें। K अटैचमेंट की सलाह दी जाती है।

वास्तविक भाग को फिट करने के लिए माउंटिंग छेदों को मशीन से बनाया जाता है।

नोट: SK1 अटैचमेंट का इस्तेमाल करते समय, चेन रोलर्स को सपोर्ट न दें। पिन गियर स्प्रोकेट के दांत रेल में बाधा डाल सकते हैं।

8.8 या उससे अधिक शक्ति वर्गीकरण वाले बोल्ट का उपयोग करें (JIS B 1051:2014 नाममात्र तन्य शक्ति 800 MPa या उससे अधिक)।
(उदाहरणार्थ SCM435 ताप उपचारित बोल्ट)

नोट) चेन की लंबाई को यात्रा दूरी से अधिक लंबा बनाया गया है, जिसमें उपयोग की स्थितियों के आधार पर संभावित ओवररन को ध्यान में रखा गया है।

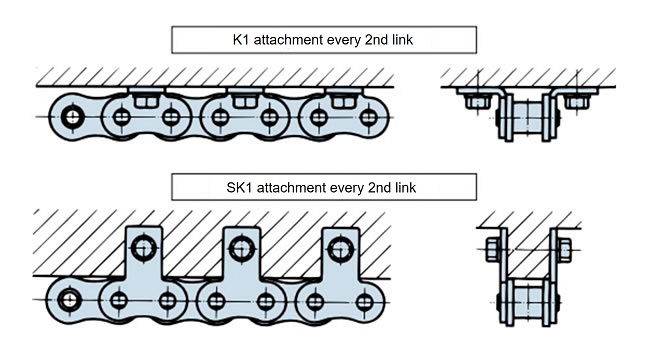

2. जब रोलर को नीचे की ओर रखते हुए सीधी रेखा (रैक) में उपयोग किया जाता है

हर दो कड़ियों पर K1 और SK1 बाहरी कड़ियाँ लगाएँ, चेन को ढीला या टेढ़ा होने से बचाने के लिए उसे सीधा खींचें, और हर दो कड़ियों पर बोल्ट और नट लगाकर कसें। लगाते समय, चेन रोलर्स को सहारा न दें।

3. ड्रम के चारों ओर पूर्ण और आंशिक घुमाव

• - रोलर चेन की लंबाई, अटैचमेंट के साथ, संदर्भ लंबाई (नाममात्र पिच x लिंक्स की संख्या) के -0.05 से 0.15% की सीमा के भीतर निर्मित की जाती है। इसलिए, ड्रम के चारों ओर लपेटने पर चेन लटक सकती है। ड्रम और चेन अटैचमेंट के बीच एक शिम डालकर ढील को समायोजित करें।
• ・K अटैचमेंट को शिम के साथ समायोजित किया जा सकता है, जिससे इसे SK अटैचमेंट की तुलना में ड्रम की बाहरी परिधि से जोड़ना आसान हो जाता है।
• - यदि ड्रम पूरी तरह गोल नहीं है, तो इसके चारों ओर चेन लपेटते समय इसे पूरी तरह गोल बनाने के लिए शिम की मोटाई को समायोजित करें।

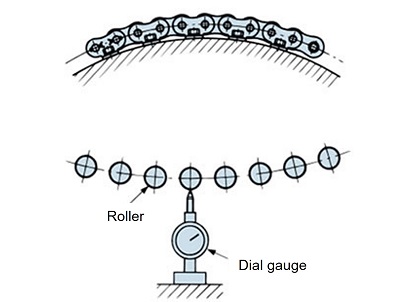

  समायोजन मापने वाले उपकरणों जैसे डायल गेज और टस्कन गेज का उपयोग करके किया जाता है जैसा कि दाईं ओर चित्र में दिखाया गया है।
• - ड्रम की तरफ के टैप किए गए छेदों को वास्तविक चेन अटैचमेंट छेदों से मिलान करके मशीनिंग की जाती है।

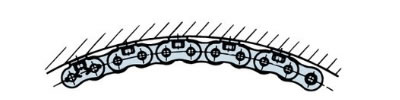

4. ड्रम की आंतरिक परिधि के चारों ओर पूर्ण और आंशिक घुमाव

• - स्प्रोकेट टूथ प्रोफ़ाइल विशेष है। कृपया हमसे संपर्क करें।

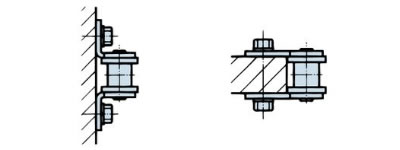

5. जब क्षैतिज वाइंडिंग (क्षैतिज ड्राइव) के लिए उपयोग किया जाता है

• कृपया अनुभाग 3 देखें।
• यदि यह अंकित है तो कृपया हमसे संपर्क करें।

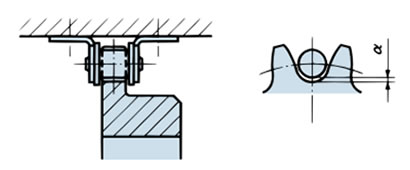

6. स्प्रोकेट स्थापित करना

• - कृपया चेन-प्रकार पिन गियर के लिए स्प्रोकेट का उपयोग करें।
• - स्प्रोकेट माउंटिंग शाफ्ट को इस प्रकार समायोजित करें कि स्प्रोकेट दांतों के किनारे से कोई मजबूत संपर्क न हो।
  आरएस घुमावदार चेन बग़ल में घुमावदार होती हैं, इसलिए वे स्प्रोकेट दांतों के किनारे के संपर्क में आती हैं।
• ・रोलर और स्प्रोकेट दांत की जड़ के बीच का प्ले α दाईं ओर की तालिका में दिए गए आयामों के बराबर या उससे कम होना चाहिए।
  हालाँकि, सुनिश्चित करें कि रोलर्स दांत की जड़ के संपर्क में न आएं।
• ・यदि ऐसी संभावना हो कि ड्राइविंग या पर्यावरणीय परिस्थितियों के कारण संचालन के दौरान उपरोक्त प्ले सुरक्षित न हो सके,
  बड़े α वाले टूथ प्रोफाइल की आवश्यकता होगी। कृपया हमसे संपर्क करें।

चेन का आकार	α
RS80 या उससे कम	1.0mm
RS100～RS180	1.5mm
RS200以上	2.0mm
