तकनीकी डेटा ड्राइव चेन ड्राइव चेन?

रोलर चेन संरचना

मूल संरचना

प्लेटें वे अवयव हैं जो विद्युत संचरण के दौरान रोलर चेन पर लगाए गए तनाव को सहन करती हैं। यह तनाव आमतौर पर एक आवर्ती भार होता है, लेकिन कभी-कभी इसके साथ प्रभाव भी हो सकता है। इसलिए, प्लेटों में न केवल स्थैतिक तन्य शक्ति, बल्कि उच्च थकान शक्ति, प्रभाव शक्ति और गतिशील दृढ़ता भी होनी चाहिए।

पिन प्लेट के माध्यम से अपरूपण और बंकन बलों के अधीन होते हैं, और बुशिंग के साथ मिलकर वे बेयरिंग बनाते हैं जब रोलर चेन मुड़ती है और स्प्रोकेट के साथ जुड़ती है। इसलिए, उनमें अपरूपण शक्ति, बंकन शक्ति, कठोरता और घिसाव प्रतिरोधक क्षमता होनी चाहिए।

बुशिंग को विभिन्न घटकों के माध्यम से जटिल बलों के अधीन किया जाता है, लेकिन जब वे स्प्रोकेट के साथ जुड़ते हैं, तो वे रोलर्स के माध्यम से बार-बार प्रभाव भार के अधीन होते हैं, इसलिए उनमें उच्च प्रभाव थकान शक्ति होनी चाहिए। इसके अलावा, वे पिन के साथ मेल खाने पर एक असर के रूप में कार्य करते हैं, इसलिए उन्हें पहनने के लिए प्रतिरोधी भी होना चाहिए।

जब रोलर चेन किसी स्प्रोकेट से जुड़ती है, तो रोलर पर बार-बार प्रभाव भार पड़ता है क्योंकि यह आगे के दांतों से टकराता है। जुड़ने के बाद, दांतों के साथ जुड़ाव की संतुलन स्थिति तनाव की मात्रा के आधार पर बदलती रहती है, इसलिए रोलर दांत और बुशिंग के बीच फँसकर दांत की सतह पर गति करता है, और संपीड़न भार और घर्षण बलों के अधीन होता है। इसलिए, प्रभाव थकान शक्ति, संपीड़न शक्ति और घिसाव प्रतिरोध आवश्यक हैं।
नोट: RS15, RS25, RS35 और RS11-SS रोलर्स के साथ नहीं आते हैं।

दो बुशिंग को दो आंतरिक प्लेटों में दबाकर फिट करना फिट किया जाता है, और बुशिंग के बाहर रोलर्स फिट किए जाते हैं ताकि वे घूम सकें। एक ही रोलर्स का उपयोग एकल तार और बहु-तार बियरिंग दोनों के लिए किया जाता है।

बाहरी लिंक में दो पिन होते हैं जो दो बाहरी प्लेटों में दबाकर फिट करना। बहु-तार रोलर चेन के मामले में, बाहरी लिंक में एक मध्यवर्ती प्लेट जोड़ी जाती है। आरएस रोलर चेन की मध्यवर्ती प्लेट ढीला फिट (*1) होती है, जबकि सुपर चेन की दबाकर फिट करना (*2) होती है।

तीन बुनियादी आयाम		*1 ढीला फिट		*2 दबाकर फिट करना
पिच, रोलर व्यास और आंतरिक लिंक चौड़ाई रोलर चेन के तीन मूल आयाम हैं। जब ये आयाम समान होते हैं, तो रोलर चेन और स्प्रोकेट आयामी रूप से संगत होते हैं।		एक ऐसा फिट जिसमें शाफ्ट और छेद को मिलाने पर हमेशा एक गैप बना रहता है। एक ऐसा फिट जिसमें छेद की सहनशीलता सीमा शाफ्ट (पिन या बुशिंग) की सहनशीलता सीमा से पूरी तरह ऊपर होती है।		एक ऐसा फिट जो शाफ्ट और छेद के संयुक्त होने पर हमेशा हस्तक्षेप पैदा करता है। एक फिट जिसमें छेद की सहनशीलता सीमा शाफ्ट (पिन या बुशिंग) की सहनशीलता सीमा से पूरी तरह नीचे होती है।

भागों को जोड़ना

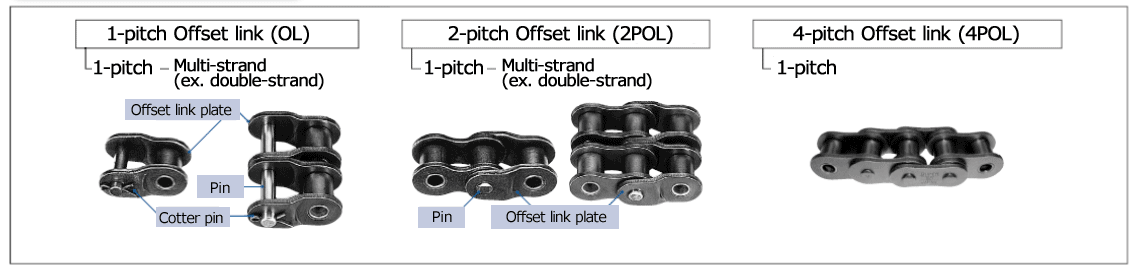

रोलर चेन आमतौर पर कई जुड़ी हुई कड़ियों से बनी होती हैं और या तो अंतहीन रूप से या स्थिर अंत के साथ इस्तेमाल की जाती हैं, लेकिन दोनों ही स्थितियों में, कनेक्टिंग लिंक की आवश्यकता होती है (लटकाने वाले अनुप्रयोगों के लिए विशेष कनेक्टिंग लिंक, आदि)। इसके अलावा, अगर रोलर चेन में विषम संख्या में कड़ियाँ हैं, तो ऑफसेट लिंक का इस्तेमाल किया जा सकता है, लेकिन जब भी संभव हो, इसे सम संख्या में कड़ियों के साथ डिज़ाइन करना सबसे अच्छा होता है।

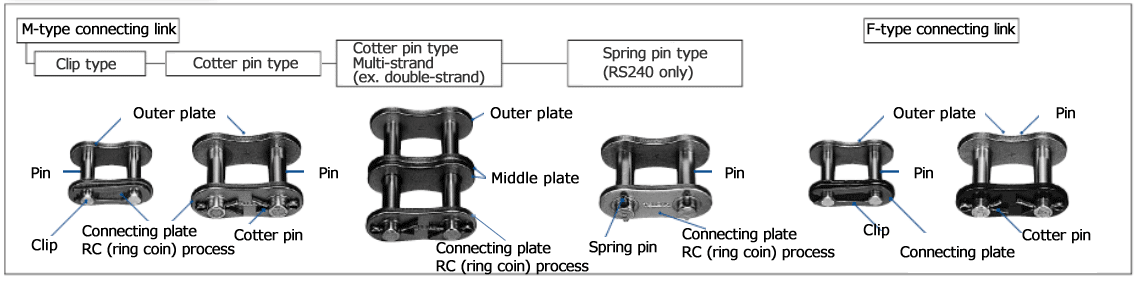

चेन प्रकार	कनेक्टिंग लिंक का नाम	नत्थी करना जोड़ने वाली लिंक प्लेट उपयुक्त	जोड़ने वाली लिंक प्लेट बन्धन विधि	सावधानियां
आरएस रोलर चेन	एम-प्रकार कनेक्टिंग लिंक	ढीला फिट	स्प्रिंग क्लिप जोड़ने का उपकरण स्प्रिंग पिन	- एम-प्रकार जोड़ने वाली लिंक प्लेट आरसी प्रसंस्करण के अधीन हैं1)। -बहु-तार एम-प्रकार कनेक्टिंग लिंक, आरएस 35 और उससे ऊपर, जिनमें आरसी प्रसंस्करण 1 के साथ जोड़ने वाली लिंक प्लेट हैं, कृपया उन्हें सबसे बाहरी तरफ इकट्ठा करें। -किलोवाट रेटिंग तालिका की रंगीन रेंज और हैंगिंग अनुप्रयोगों के लिए, हम एफ-प्रकार युग्मन लिंक की अनुशंसा करते हैं। -एफ-प्रकार जोड़ने वाली लिंक प्लेट काला है।
	एफ-प्रकार कनेक्टिंग लिंक	दबाकर फिट करना	स्प्रिंग क्लिप और स्प्लिट पिन स्प्रिंग पिन टी पिन
लैम्ब्डा चेन	एम-प्रकार कनेक्टिंग लिंक	ढीला फिट	स्प्रिंग क्लिप कोटर पिन	-लैम्ब्डा लैम्ब्डा चेन किलोवाट रेटिंग तालिका की पूरी रेंज में इस्तेमाल किया जा सकता है। -जोड़ने वाली लिंक प्लेट को आर.सी. प्रसंस्करण के अधीन किया जाता है 1)।
सुपर चेन सुपर-एच चेन	एम-प्रकार कनेक्टिंग लिंक	ढीला फिट	स्प्रिंग पिन	-जोड़ने वाली लिंक प्लेट और मध्यवर्ती प्लेट को आर.सी. प्रसंस्करण के अधीन किया जाता है 1)।
	एफ-प्रकार कनेक्टिंग लिंक	दबाकर फिट करना	स्प्रिंग पिन	- कठोर परिस्थितियों में उपयोग करें जैसे कि बड़े प्रभाव वाले ट्रांसमिशन, विशेष रूप से बड़े भार वाले ट्रांसमिशन या ऐसे ट्रांसमिशन जहां पार्श्व बल मौजूद हो सकते हैं।
अल्ट्रा सुपर चेन	एफ-प्रकार कनेक्टिंग लिंक	दबाकर फिट करना	स्प्रिंग पिन	- कृपया प्रत्येक श्रृंखला के लिए समर्पित कनेक्टिंग लिंक का उपयोग करें।
आरएस-एचटी चेन	एम-प्रकार कनेक्टिंग लिंक	ढीला फिट	कोटर पिन स्प्रिंग पिन	- एम-प्रकार जोड़ने वाली लिंक प्लेट आरसी प्रसंस्करण के अधीन हैं1)।
	एफ-प्रकार कनेक्टिंग लिंक	दबाकर फिट करना	कोटर पिन स्प्रिंग पिन	- कठोर परिस्थितियों में उपयोग करें जैसे कि बड़े प्रभाव वाले ट्रांसमिशन, विशेष रूप से बड़े भार वाले ट्रांसमिशन या ऐसे ट्रांसमिशन जहां पार्श्व बल मौजूद हो सकते हैं। -एफ-प्रकार जोड़ने वाली लिंक प्लेट काला है।
कैटलॉग विवरण अन्य रोलर चेन	एम-प्रकार कनेक्टिंग लिंक	ढीला फिट	स्प्रिंग क्लिप और स्प्लिट पिन स्प्रिंग पिन टी-पिन और जेड-पिन	・कृपया प्रत्येक उत्पाद पृष्ठ देखें। - एनपी, एनईपी, केटी, और एसएनएस श्रृंखलाओं को आरसी प्रसंस्करण 1 के साथ इलाज किया जाता है।

टिप्पणी)
1.	कृपया रोलर चेन के प्रकारों और आकारों के लिए आयाम ड्राइंग देखें, जिनका उपयोग ऑफसेट लिंक के साथ किया जा सकता है।
2.	ऑफसेट लिंक की शक्ति संचरण क्षमता और अधिकतम अनुमेय भार मुख्य श्रृंखला की तुलना में कम हो सकता है।
