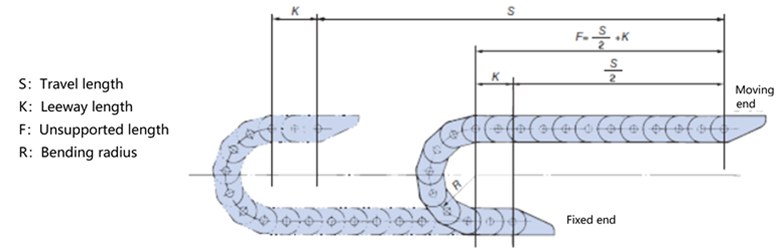

■लागू प्रकार - टीके प्रकार, टीकेएच प्रकार, टीकेएस प्रकार, टीकेपी प्रकार, टीकेआर प्रकार, टीकेक्यू प्रकार, टीकेएमके प्रकार, टीकेएमटी प्रकार, टीकेसी प्रकार (यात्रा गति 150 मीटर/मिनट या उससे कम)

*यह TKUA प्रकार पर भी लागू किया जा सकता है। अगर आप इस पर विचार कर रहे हैं तो कृपया हमसे संपर्क करें।

■ एक सपोर्ट रोलर के मामले में (S1: यात्रा लंबाई) - स्वीकार्य यात्रा लंबाई बिना सपोर्ट रोलर के 1.5 गुना होता है। (TKR प्रकार को छोड़कर^{) नोट: 1})

■ दो सपोर्ट रोलर्स के साथ (S2: यात्रा लंबाई) - स्वीकार्य यात्रा लंबाई उस स्थिति से दोगुना है जब कोई सपोर्ट रोलर्स नहीं होते हैं (TKR प्रकार ^{नोट 1} को छोड़कर)।

नोट) टीकेआर प्रकार के लिए समर्थन रोलर्स का स्थापना अंतराल (एल) निम्नानुसार होना चाहिए:

TKR15H22: L=0.35m या उससे कम
TKR20H28: L=0.7m या उससे कम
TKR26H40: L=0.7m या उससे कम
TKR28H52: L=0.9m या उससे कम

नोट: यात्रा लंबाई के आधार पर, तीन या अधिक समर्थन रोलर्स की आवश्यकता हो सकती है।

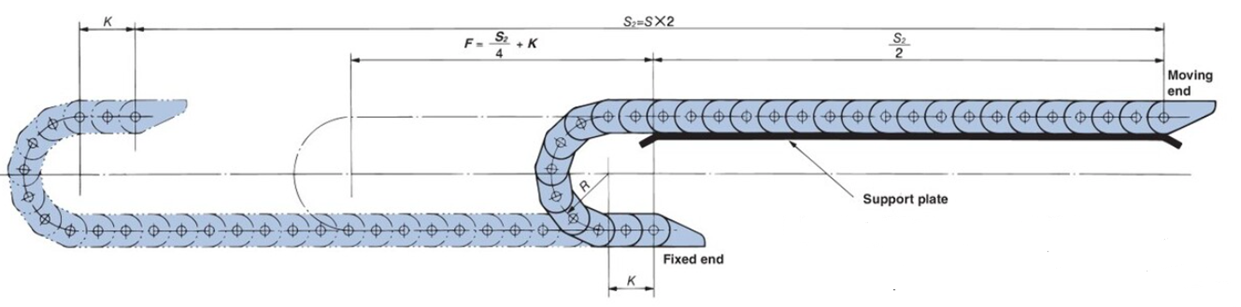

■लागू प्रकार - टीकेसी प्रकार (यात्रा गति 60 मीटर/मिनट या उससे कम) *यदि आप टीकेसी प्रकार के अलावा किसी अन्य प्रकार पर विचार कर रहे हैं, तो कृपया हमसे संपर्क करें।

(S2: यात्रा लंबाई) - स्वीकार्य यात्रा लंबाई समर्थन प्लेट के बिना दोगुना है।

नोट: जब सपोर्ट रोलर्स या सपोर्ट प्लेट्स शामिल हों, तो मूविंग एंड ब्रैकेट को ऊपर दिए गए आरेख की तुलना में उल्टा स्थापित नहीं किया जा सकता है (क्योंकि मूविंग एंड ब्रैकेट रोलर्स या प्लेटों के साथ हस्तक्षेप करेगा)।

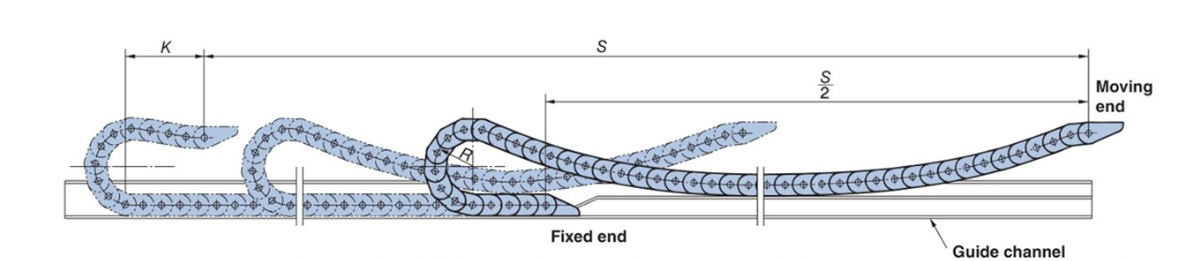

■लागू मॉडल: टीकेपी प्रकार, टीकेसी प्रकार, टीकेएमके प्रकार, टीकेएमटी प्रकार

*यह TKUA प्रकार पर भी लागू किया जा सकता है। अगर आप इस पर विचार कर रहे हैं तो कृपया हमसे संपर्क करें।

सहायक सामग्री की मात्रा
विशेषताएँ	यह एक विशेष स्थापना विधि है जिसका उपयोग लंबे स्ट्रोक के लिए किया जाता है जो दो समर्थन रोलर्स स्थापित होने पर अनुमेय भार ग्राफ से अधिक होता है। सिद्धांत रूप में, मूविंग एंड फिटिंग्स विशेष रूप से डिज़ाइन की गई हैं और मानक से भिन्न हैं। मूविंग एंड इंस्टॉलेशन की ऊँचाई भी मानक से भिन्न होती है।
यात्रा लंबाई	ग्लाइडिंग व्यवस्था विनिर्देश देखें
आंदोलन की गति
गाइड विधि	लचीले केबल कैरियर (CABLEVEYOR) यात्रा के दौरान मार्गदर्शन देने के लिए चरणबद्ध रेल की आवश्यकता होती है। केबल कैरियर (CABLEVEYOR) और गाइड चैनल के बीच बाएं और दाएं का अंतर मानक स्थापना की तुलना में छोटा होना चाहिए।

इस पृष्ठ के शीर्ष पर वापस जाएँ

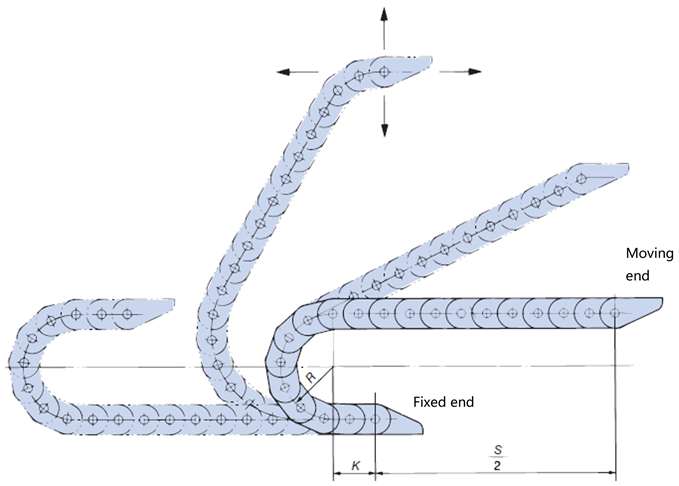

■लागू प्रारूप - सभी प्रकार

*कृपया लंबाई पर ध्यान दें ताकि केबल कैरियर (CABLEVEYOR) पर दबाव न पड़े।

आंदोलन की गति
विशेषताएँ	- आगे-पीछे और ऊपर-नीचे दो-आयामी गति के लिए उपयोग किया जाता है। - यह बात तब भी लागू होती है जब आगे-पीछे चलते समय गतिमान सिरे की ऊंचाई मानक से अधिक निर्धारित की जाती है। मानक उत्पादों का उपयोग करें.
यात्रा लंबाई	मानक स्थापना के समान (हालांकि, समर्थन रोलर्स का उपयोग नहीं किया जा सकता है।)
सहायक सामग्री की मात्रा	मानक स्थापना के समान
गाइड विधि
टिप्पणी	केबल कैरियर (CABLEVEYOR) लंबाई मानक इंस्टॉलेशन की तुलना में ज़्यादा होगी। कृपया झुके हुए हिस्से को ध्यान में रखते हुए लंबाई तय करें। पीछे मुड़ते समय अतिरिक्त लंबाई पर विशेष ध्यान दें।

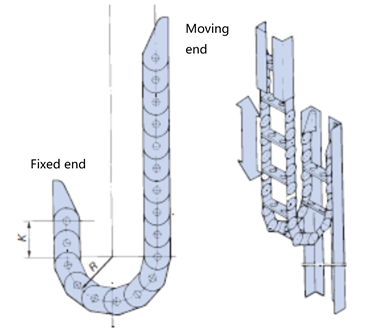

■ लागू मॉडल - टीकेएस प्रकार के अलावा अन्य मॉडल

- इसका उपयोग तब किया जाता है जब केबल कैरियर (CABLEVEYOR) ऊर्ध्वाधर (ऊपर और नीचे) गति करता है।

-केबल कैरियर (CABLEVEYOR) हिलने या गिरने से बचाने के लिए दोनों तरफ गाइड चैनल आवश्यकता होती है।

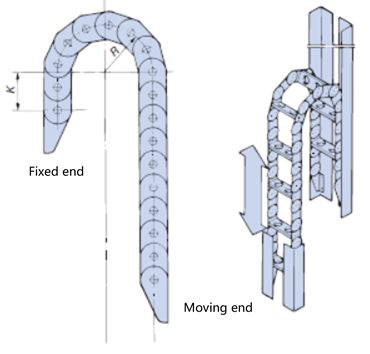

■उल्टा यू-आकार

विशेषताएँ	-यह एक स्थापना विधि है जिसमें इकाई को सीधा खड़ा करके उपयोग किया जाता है। - केबल/नली का द्रव्यमान मोड़ने का त्रिज्या के शीर्ष पर केंद्रित होता है, इसलिए यह लंबी यात्रा लंबाई के लिए उपयुक्त नहीं है।
यात्रा लंबाई	मानक स्थापना के समान
सहायक सामग्री की मात्रा	कृपया विस्तृत जानकारी के लिए हमसे संपर्क करें।
आंदोलन की गति	मानक स्थापना के समान
गाइड विधि	・ गाइड चैनल चलती और स्थिर, दोनों तरफ़ से पर्याप्त लंबी होनी चाहिए ताकि वह पलटने से बच सके। अगर आपको इसे छोटा करना हो, तो कृपया हमसे संपर्क करें। - यदि गतिशील सिरे और स्थिर सिरे के बीच की दूरी मानक से अधिक है, तो यह उल्टे U आकार का नहीं होगा बल्कि अनियमित आकार होगा। केबल/नली की लंबाई को इस प्रकार समायोजित करें कि वह केबल कैरियर (CABLEVEYOR) अंदर आराम से फिट हो जाए, फिर दोनों सिरों को क्लैंप करें। -केबल कैरियर (CABLEVEYOR) सीधे भाग में हल्का सा उभार है। उपयोग की स्थिति के आधार पर, स्थापना के बाद सूजन हो सकती है, इसलिए कृपया सुनिश्चित करें कि पर्याप्त जगह हो।
टिप्पणी	- टीके और टीकेएच प्रकार एक विशेष पिन (क्षैतिज पिन) का उपयोग करते हैं जो मुक्त अवधि अनुभाग में उभार को कम करता है। - टीके और टीकेएच प्रकारों के लिए, समर्थक आयाम (ऊंचाई) सामान्य से अधिक हो सकती है।

■यू-आकार

सहायक सामग्री की मात्रा	नीचे दी गई सूची देखें
विशेषताएँ	यह यूनिट को लटकाने की एक स्थापना विधि है। चूँकि यह एक तन्य भार है, इसलिए चयन ग्राफ़ का उपयोग नहीं किया जा सकता। कृपया चयन दिशानिर्देश तालिका देखें।
यात्रा लंबाई	नीचे दी गई सूची देखें
आंदोलन की गति	मानक स्थापना के समान
गाइड विधि	- केबल/नली के दोनों सिरों की लंबाई और क्लैंप को समायोजित करें ताकि वजन मोड़ने का त्रिज्या के सबसे निचले बिंदु पर केंद्रित न हो। - सुनिश्चित करें कि केबल और होज़ तैर रहे हों और भुजाओं या सपोर्टर्स पर टिके हुए न हों। - झटकों को रोकने के लिए दोनों तरफ गाइड चैनल लगाई गई है। स्थिर सिरे की लंबाई मानक इंस्टॉलेशन जितनी ही है, और गतिशील सिरे की लंबाई 2 से 3 लिंक है। अगर आपको इसे छोटा करवाना हो, तो कृपया हमसे संपर्क करें। -केबल कैरियर (CABLEVEYOR) सीधे भाग में हल्का सा उभार है। उपयोग की स्थिति के आधार पर, स्थापना के बाद सूजन हो सकती है, इसलिए कृपया सुनिश्चित करें कि पर्याप्त जगह हो।
टिप्पणी	- टीके और टीकेएच प्रकार एक विशेष पिन (क्षैतिज पिन) का उपयोग करते हैं जो मुक्त अवधि अनुभाग में उभार को कम करता है। - टीके और टीकेएच प्रकारों के लिए, समर्थक आयाम (ऊंचाई) सामान्य से अधिक हो सकती है।

यू-आकार की विशिष्टता सूची (तालिका में सूचीबद्ध नहीं आकारों के लिए कृपया हमसे संपर्क करें)
आकार	अधिकतम यात्रा लंबाई एम	अधिकतम सहायक सामग्री की मात्रा किग्रा/मी	अधिकतम आंदोलन की गति मीटर/मिनट	आकार	अधिकतम यात्रा लंबाई एम	अधिकतम सहायक सामग्री की मात्रा किग्रा/मी	अधिकतम आंदोलन की गति मीटर/मिनट	आकार	अधिकतम यात्रा लंबाई एम	अधिकतम सहायक सामग्री की मात्रा किग्रा/मी	अधिकतम आंदोलन की गति मीटर/मिनट
TKP13H10	6	0.6	300	TKR20H28	9	2	300	TK070	8	15	60
TKP18H14	7	1	300	TKC34H25	8.5	5	300	TK095	7	30	60
TKP18H15	7	1	300	TKC47H36	11	8	300	TK130	9	50	60
TKP25H15	5.5	1	300	TKC64H50	9	16	300	TK180	11.5	50	60
TKP35H22	5	2	300	TKC85H68	4.5	35	300	TKH250	87	50	60
TKP45H25	14	4	300	TKC91H56	9	16	300
TKP58H39	10	6	300	TKC91H80	10.5	40	300
TKP62H34	5	7.5	300	TKMK47H28	4.5	6	300
TKP68H46	10	6	300	TKMK65H42	17	15	300
TKP90H50	7	16	300	TKMK95H58	8.5	40	300
TKP125H74	5.5	22	300	TKMK125H72	10	40	300
TKP91H56	9	16	300
TKP91H80	11	40	300

नोट: यह तब लागू होता है जब स्थिर सिरा यात्रा लंबाई के केंद्र में हो।

नोट: मेगावाट विनिर्देशों को छोड़कर (यदि आप मेगावाट विनिर्देशों का उपयोग करना चाहते हैं तो कृपया हमसे संपर्क करें)

■लागू प्रारूप - सभी प्रकार

सहायक सामग्री की मात्रा
विशेषताएँ	निचला हिस्सा हिलता है, जो मानक स्थापना के विपरीत है।
यात्रा लंबाई	मानक स्थापना के समान
आंदोलन की गति
गाइड विधि	- नीचे की ओर एक गतिशील गाइड चैनल आवश्यकता होती है जो गतिशील सिरे के साथ-साथ चलती है। ・यदि गाइड चैनल स्थापित करने के लिए पर्याप्त लंबी नहीं है तो कृपया हमसे संपर्क करें। ・यदि गाइड चैनल स्थानांतरित नहीं किया जा सकता है, केबल कैरियर (CABLEVEYOR) पर चलायमान रोलर स्थापित करें, फर्श पर रोलर कन्वेयर स्थापित करें।
टिप्पणी	टीके, टीकेएस और टीकेएच प्रकार विशेष आकार के पिन (क्षैतिज पिन) का उपयोग करते हैं जो मुक्त अवधि अनुभाग में उभार को कम करते हैं।

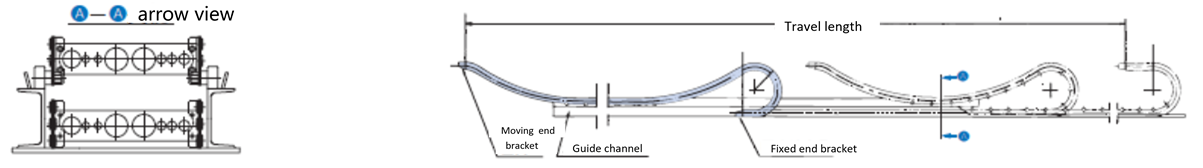

■लागू मॉडल: टीके प्रकार, टीकेपी प्रकार, टीकेसी प्रकार, टीकेएमके प्रकार, टीकेएमटी प्रकार, टीकेयूए प्रकार

सहायक सामग्री की मात्रा
विशेषताएँ	केबल कैरियर (CABLEVEYOR) उपयोग क्षैतिज रूप से किया जाता है। यह तब लागू होता है जब ब्रैकेट माउंटिंग सतह क्षैतिज हो, यात्रा लंबाई लंबा हो, या ऊर्ध्वाधर दिशा में सीमित स्थान हो।
यात्रा लंबाई	नीचे दी गई सूची देखें
आंदोलन की गति
गाइड विधि	-केबल कैरियर (CABLEVEYOR) के नीचे और दोनों तरफ गाइड चैनल आवश्यकता होती है। यदि आप गाइड चैनल स्थापित करने में असमर्थ हैं तो कृपया हमसे संपर्क करें। - टीके और टीकेएच प्रकार दोनों तरफ गाइड चैनल दिशा देने के लिए बाहरी रोलर से सुसज्जित हैं। - टीके और टीकेएच प्रकारों के लिए मुख्य शरीर के नीचे की ओर कैस्टर या जूते की आवश्यकता होती है। - टीकेपी, टीकेसी, टीकेएमके और टीकेएमटी प्रकारों की बॉडी इंजीनियरिंग प्लास्टिक से बनी होती है, इसलिए उन्हें वैसे ही डाला जा सकता है।
टिप्पणी	टीके और टीकेएच प्रकार विशेष आकार के पिन (क्षैतिज पिन) का उपयोग करते हैं जो मुक्त अवधि अनुभाग में उभार को कम करते हैं।

क्षैतिज विनिर्देश सूची (तालिका में सूचीबद्ध नहीं आकारों के लिए कृपया हमसे संपर्क करें।)
आकार	अधिकतम यात्रा लंबाई एम	अधिकतम सहायक सामग्री की मात्रा किग्रा/मी	अधिकतम आंदोलन की गति मीटर/मिनट	आकार	अधिकतम यात्रा लंबाई एम	अधिकतम सहायक सामग्री की मात्रा किग्रा/मी	अधिकतम आंदोलन की गति मीटर/मिनट	आकार	अधिकतम यात्रा लंबाई एम	अधिकतम सहायक सामग्री की मात्रा किग्रा/मी	अधिकतम आंदोलन की गति मीटर/मिनट
TKP13H10	13	0.6	60	TKP91H56	45	4	60	TKMK47H28	18	2	60
TKP18H14	15	1	60	TKP91H80	64	8	60	TKMT47H26	18	2	60
TKP18H15	15	1	60	TKC34H25	31	2	60	TKMK65H42	94	4	60
TKP25H15	11	1	60	TKC47H36	43	3	60	TKMT65H38	94	4	60
TKP35H22	11	2	60	TKC64H50	45	4	60	TKMK95H58	71	6	60
TKP45H25	48	2	60	TKC85H68	31	6	60	TKMT95H54	71	6	60
TKP58H39	34	3	60	TKC91H56	45	4	60	TKMK125H72	73	8	60
TKP62H34	21	3	60	TKC91H80	56	8	60	TKMT125H68	73	8	60
TKP68H46	34	3	60					TK070	30	14	30
TKP90H50	42	4	60					TK095	30	18	30
TKP125H74	30	6	60					TK130	60	24	30
								TK180	80	26	30
								TKH250	100	44	30

नोट: मेगावाट विनिर्देशों को छोड़कर (यदि आप मेगावाट विनिर्देशों का उपयोग करना चाहते हैं तो कृपया हमसे संपर्क करें)

■लागू प्रकार - टीके प्रकार, टीकेपी प्रकार, टीकेसी प्रकार (कुछ)

*यह TKUA प्रकार पर भी लागू किया जा सकता है। अगर आप इस पर विचार कर रहे हैं तो कृपया हमसे संपर्क करें।

विशेषताएँ	- क्षैतिज तल में प्रत्यागामी तरीके से चलने वाले केबलों और होज़ों को मार्गदर्शन देने के लिए उपयोग किया जाता है। केबल कैरियर (CABLEVEYOR) एक विशेष प्रकार का होता है जिसे दोनों दिशाओं में मोड़ा जा सकता है। (मानक प्रकार का उपयोग नहीं किया जा सकता क्योंकि इसे विपरीत दिशा में नहीं मोड़ा जा सकता।)
最大旋回角度	लगभग 360° (परिस्थितियों के आधार पर, बड़ा या छोटा कोण प्राप्त करना संभव हो सकता है।)
सहायक सामग्री की मात्रा	कृपया क्षैतिज विनिर्देशों का संदर्भ लें।
आंदोलन की गति	30m/min以下
गाइड विधि	- आंतरिक और बाहरी परिधि गाइड चैनल, स्थिर गाइड चैनल आदि की आवश्यकता होती है। - टीके प्रकार के लिए, कैस्टर, गाइड शूज़, गाइड रोलर्स, गाइड फ्रेम आदि की आवश्यकता हो सकती है।

■लागू प्रकार - टीके प्रकार/टीकेपी प्रकार

*यह TKUA प्रकार पर भी लागू किया जा सकता है। अगर आप इस पर विचार कर रहे हैं तो कृपया हमसे संपर्क करें।

विशेषताएँ	- ऊर्ध्वाधर तल में लंबवत रूप से घूमने वाले, घूमने वाले केबलों और होज़ों को मार्गदर्शन देने के लिए उपयोग किया जाता है। केबल कैरियर (CABLEVEYOR) एक विशेष प्रकार का होता है जिसे दोनों दिशाओं में मोड़ा जा सकता है। (मानक प्रकार को विपरीत दिशा में नहीं मोड़ा जा सकता और न ही उसका उपयोग किया जा सकता है।)
最大旋回角度	180° से 200° (परिस्थितियों के आधार पर, इससे भी आगे जाना संभव हो सकता है।)
सहायक सामग्री की मात्रा	यू-आकार देखें.
आंदोलन की गति	60m/min以下
गाइड विधि	- एक फ्लैंज्ड ड्रम, स्थिर गाइड चैनल आदि की आवश्यकता होती है। - टीके प्रकार के लिए गाइड रोलर्स की आवश्यकता हो सकती है।

■लागू प्रारूप - टीके प्रकार

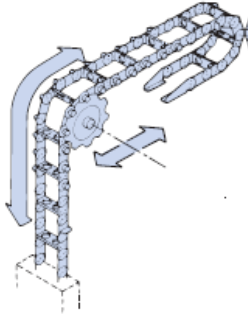

विशेषताएँ	· लटकन स्विच बॉक्स के लिए उपयोग किया जाता है जिसमें ऊर्ध्वाधर या द्वि-आयामी (ऊर्ध्वाधर और क्षैतिज) गति की आवश्यकता होती है। - लिंक प्लेट का केंद्र पिन एक विशेष आकार का पिन होता है और स्प्रोकेट द्वारा संचालित होता है।
यात्रा लंबाई	मुक्त अवधि कैटलॉग क्षमता के भीतर है।
सहायक सामग्री की मात्रा	कैटलॉग क्षमताओं के भीतर रहें।
आंदोलन की गति	60m/min以下
गाइड विधि	एक स्प्रोकेट की आवश्यकता है.
टिप्पणी	समर्थक की ऊंचाई मानक से अधिक बनाई जा सकती है।

■लागू मॉडल - TK प्रकार (TK070 को छोड़कर)

विशेषताएँ	・जब यात्रा लंबाई लंबा होता है, तो समर्थन सामग्री की मात्रा बड़ी होती है और दो समर्थन रोलर्स का चयन करना संभव नहीं होता है, इसका उपयोग तब किया जाता है जब बिना सहारे की लंबाई छोटा करके लंबे जीवन की अपेक्षा की जाती है। -मुख्य बॉडी के किनारे 1 से 5 बाहरी रोलर लगाएं।
यात्रा लंबाई	・TK180 50 मीटर या उससे कम ・TK130 42 मीटर या उससे कम ・TK095 24 मीटर या उससे कम ・और मानक विनिर्देश से लगभग 4 गुना या उससे कम
सहायक सामग्री की मात्रा	कैटलॉग क्षमताओं के भीतर रहें।
आंदोलन की गति	30m/min以下
गाइड विधि	केबल कैरियर (CABLEVEYOR) की ऊँचाई के साथ गाइड चैनल आवश्यकता होती है। जहाँ बाहरी रोलर नीचे उतरते हैं, वहाँ खांचे बनाए जाते हैं।

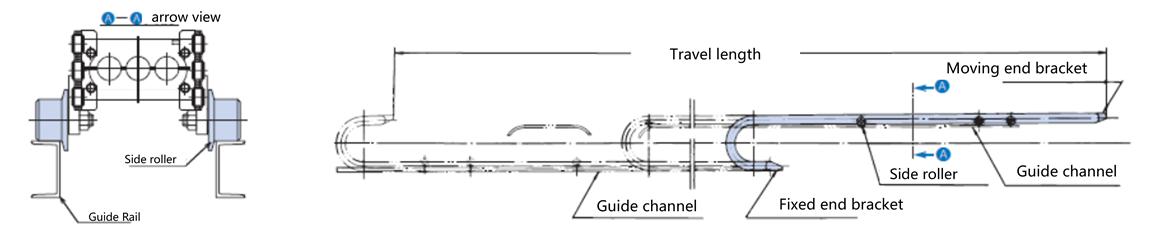

■लागू मॉडल - TK प्रकार (TK095, TK130, TK180 (R300 या अधिक))

विशेषताएँ	・ यात्रा लंबाई लंबा है, लेकिन यदि सहायक रोलर्स या बाहरी रोलर के साथ गाइड चैनल स्थापित है, तो यह रास्ते में आ सकता है, या यदि कोई मशीन इसे पार कर जाती है। इसका उपयोग तब करें जब आप स्थापना स्थान का प्रभावी उपयोग करना चाहते हों। ・ चलायमान रोलर मुख्य बॉडी से जोड़ें। -केबल कैरियर (CABLEVEYOR) विशेष रूप से दोनों दिशाओं में स्पष्ट रूप से व्यक्त करना आकार दिया गया है।
यात्रा लंबाई	कैटलॉग में दो सपोर्ट रोलर्स के बराबर (इससे बड़ा नहीं बनाया जा सकता)।
सहायक सामग्री की मात्रा	कैटलॉग क्षमताओं के भीतर रहें।
आंदोलन की गति	30m/min以下
गाइड विधि	इसे चलने के लिए गाइड चैनल आवश्यकता होती है।

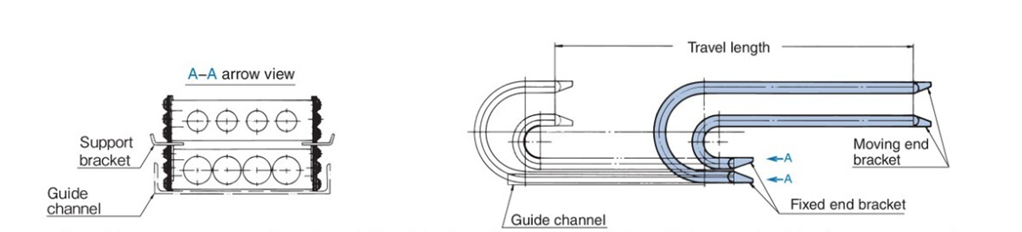

■लागू मॉडल: टीके प्रकार, टीकेएच प्रकार, टीकेपी प्रकार, टीकेसी प्रकार, टीकेएमके प्रकार, टीकेएमटी प्रकार, टीकेयूए प्रकार

विशेषताएँ	- इसका उपयोग तब करें जब स्थापना के लिए पर्याप्त स्थान न हो और केबल/होज़ को क्षैतिज रूप से पंक्तिबद्ध न किया जा सके। - अलग-अलग मोड़ने का त्रिज्या वाले कई केबल कैरियर (CABLEVEYOR) समान चौड़ाई के साथ पैरेंट-चाइल्ड फैशन में रखा जाता है। - टीके और टीकेएच प्रकारों के लिए, आंतरिक केबल कैरियर (CABLEVEYOR) समर्थन देने वाला एक ब्रैकेट बाहरी केबल कैरियर (CABLEVEYOR) के अंदर से जुड़ा होता है। -TKC, TKP, TKMK, TKMT, और TKUA प्रकारों को सीधे स्टैक किया जा सकता है।
यात्रा लंबाई	मानक स्थापना के समान, सिवाय इसके कि समर्थन रोलर्स का आमतौर पर उपयोग नहीं किया जा सकता है।
सहायक सामग्री की मात्रा	कैटलॉग क्षमताओं के भीतर रहें।
आंदोलन की गति	मानक स्थापना के समान
गाइड विधि	・TK प्रकार और TKH प्रकार मानक के समान हैं ・टीकेसी, टीकेपी, टीकेएमके, टीकेएमटी और टीकेयूए प्रकारों में ऊंची साइड दीवारें और छोटे क्षैतिज अंतराल के साथ गाइड चैनल हैं, ठीक वैसे ही जैसे ग्लाइडिंग व्यवस्था विनिर्देशों में हैं।
टिप्पणी	बाहरी केबल कैरियर (CABLEVEYOR) पर समर्थन रोलर्स स्थापित करना मुश्किल है।
