अनुप्रयोग उदाहरण कैम क्लच - 21. स्क्विड फिशिंग मशीन
आवेदन
ओवररनिंग
जब कैम क्लच के बाहरी रेस लगे होते हैं और टॉर्क प्रेषित होता है, बाहरी रेस की घूर्णन गति और दिशा में अंतर होता है
यह उपयोग की एक ऐसी विधि है जिसमें पहिया स्वतंत्र रूप से और बार-बार घूमता है, कार की फ्रीव्हीलिंग गति के समान।
संगत मॉडल
- ・ 200 श्रृंखला आदि.
प्रयुक्त मशीनें
स्क्विड मछली पकड़ने की मशीन
अनुप्रयोग उदाहरण

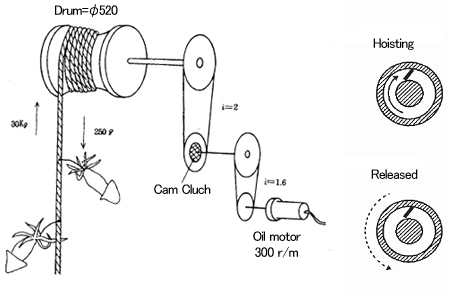

लेआउट
हाइड्रोलिक मोटर का घूर्णन, तार को घुमाते हुए, कैम क्लच के माध्यम से ड्रम तक प्रेषित होता है।
जब हाइड्रोलिक मोटर को एकसमान गति से विपरीत दिशा में घुमाया जाता है, तो ड्रम तार और तरंगों के भार से खिंचता है। जब तार को खींचने की गति मोटर की घूर्णन गति से तेज़ हो जाती है, तो कैम क्लच सक्रिय हो जाता है।
उपयोग और संचालन का उद्देश्य
ड्रम को घुमाते समय
हाइड्रोलिक मोटर का घूर्णन, तार को घुमाते हुए, कैम क्लच के माध्यम से ड्रम तक प्रेषित होता है।
रिग कास्टिंग करते समय (तार खोलते समय)
जब रिग को समुद्र में गिराया जाता है, तो हाइड्रोलिक मोटर घुमावदार दिशा के विपरीत दिशा में घूमती है।
इस समय, कैम क्लच निष्क्रिय रहेगा।
तार अपने स्वयं के वजन और लहरों के प्रतिरोध के कारण खिंचता है, जिसके कारण रिग समुद्र में पहले डाली गई गति की तुलना में अधिक तेज गति से आगे बढ़ने का प्रयास करता है।
जब तार खोलने की गति स्थिर गति (मोटर घूर्णन गति) से अधिक तेज़ हो जाती है, तो कैम क्लच
इसमें शामिल होने के लिए, तार को चारे के साथ जोड़कर उसे घुमाने के लिए हाइड्रोलिक मोटर का उपयोग करके समुद्र में फेंका जाता है।
कैम क्लच का उपयोग करने के लाभ
- - कैम क्लच घूर्णन की दिशा के आधार पर स्वतंत्र रूप से जुड़ते और घूमते हैं।
- ・अतिरिक्त नियंत्रण उपकरण की आवश्यकता नहीं है, जिससे डिवाइस स्वयं अधिक कॉम्पैक्ट हो जाता है।
