अनुप्रयोग उदाहरण कैम क्लच - 12. बैग बनाने की मशीन
आवेदन
अनुक्रमण
इसे घूर्णी आंतरायिक फ़ीड भी कहा जाता है।
बाहरी रेस की निरंतर चक्रीय गति को आंतरायिक घूर्णी गति में परिवर्तित किया जाता है और आंतरिक रेस (शाफ्ट) तक प्रेषित किया जाता है।
इस विधि में बार-बार उच्च आवृत्ति का प्रयोग और निष्क्रियता शामिल है।
संगत मॉडल
- ・ एमआई-एस श्रृंखला, आदि.
प्रयुक्त मशीनें
बैग बनाने की मशीन
अनुप्रयोग उदाहरण
लेआउट
उपयोग और संचालन का उद्देश्य
इसका उपयोग प्लास्टिक फिल्म को एक निश्चित लम्बाई में सटीक रूप से काटने के लिए किया जाता है।
उत्केन्द्री प्लेट से प्रत्यागामी गति को रैक और पिनियन प्रणाली का उपयोग करके त्वरित किया जाता है, जिससे कैम क्लच का बाहरी रेस आगे और पीछे घूमता है।
आंतरिक रेस एक दिशा में रुक-रुक कर खिलाया जाता है, और जब प्लास्टिक फिल्म को रुक-रुक कर खिलाया जाता है, तो इसे ताप-सील कर दिया जाता है।
इसके बाद बैग को काटकर तैयार किया जाता है।
सटीक फीडिंग सटीकता प्राप्त करने के लिए...
ऊपर वर्णित ऑपरेशन के मामले में, रोलर की जड़ता रोक दी जाती है,
सटीक फीड सुनिश्चित करने के लिए हमेशा ब्रेक का उपयोग किया जाता है।

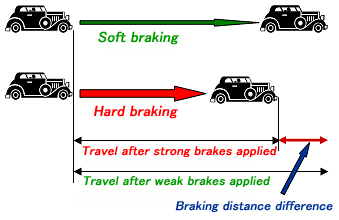

बायीं ओर का चित्र एक कार के ब्रेक को उदाहरण के रूप में दर्शाता है।
हल्की ब्रेकिंग और तेज़ ब्रेकिंग से रुकने में लगने वाला समय
फीडिंग त्रुटि होती है। उच्च परिशुद्धता के साथ फीडिंग त्रुटि को दूर करने के लिए,
एक ऐसे ब्रेक की आवश्यकता है जो स्थिर टॉर्क प्रदान कर सके।
कैम क्लच का उपयोग करने के लाभ
- -प्रारंभिक लागत सर्वो मोटर की तुलना में कम है।
