ड्राइंग लाइब्रेरी एचटी-फ्लेक्स कपलिंग एनईआर सीरीज़
मॉडल संख्या प्रदर्शन
| NER230 | W | - | AF70PD1 | X | AG80JD2 | - | J | 1234 |
| ｜ आकार |
｜ ｜ ｜ |
｜ बायां हब प्रतीक |
｜ दायाँ हब प्रतीक |
｜ ｜ ｜ |
｜ जे आयाम |
|||
| प्रकार W: स्पेसर प्रकार |
लंबा स्पेसर J: लंबा स्पेसर लंबे स्पेसर कृपया कैटलॉग देखें |
|||||||

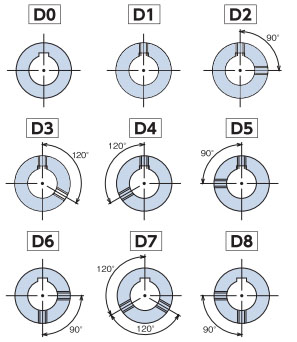

| हब आकार | शाफ्ट छेद व्यास सहिष्णुता | शाफ्ट छेद व्यास | कीवे सहिष्णुता | स्क्रू की स्थिति सेट करें |
|---|---|---|---|---|
| A | F | 70 | P | D1 |
| A | G | 80 | J | D2 |
| ए: मानक हब | F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
शाफ्ट बोर व्यास 1 मिमी की वृद्धि में |
J: नया JIS Js9 P: नया JIS P9 F: पुराना JIS F7 E: पुराना JIS E9 |
 [बड़ा करने के लिए क्लिक करें] |
