ST टाइप प्लास्टिक रोलर ^{टेबल®} प्रमुख विनिर्देश

ST-SS

विशेषताएँ

- एक मुक्त-प्रवाह श्रृंखला जिसे बिना किसी पैलेट के सीधे लोड किया जा सकता है।
विशेष अटैचमेंट और प्लास्टिक रोलर की ऊपरी सतह एक ही ऊंचाई पर हैं, जिसका मतलब है कि जब दो समानांतर पंक्तियाँ स्थापित की जाती हैं तो चेन की एक पंक्ति से दूसरी पंक्ति में जाना आसान होता है।
प्लास्टिक रोलर का रोलिंग घर्षण गुणांक = 0.06 से 0.10
चेन की पिच लाइन पर प्लास्टिक रोलर लगे होते हैं, इसलिए चेन के मुड़ने पर भी प्लास्टिक रोलर के बीच की दूरी नहीं बदलती है।

[बड़ा करने के लिए क्लिक करें]

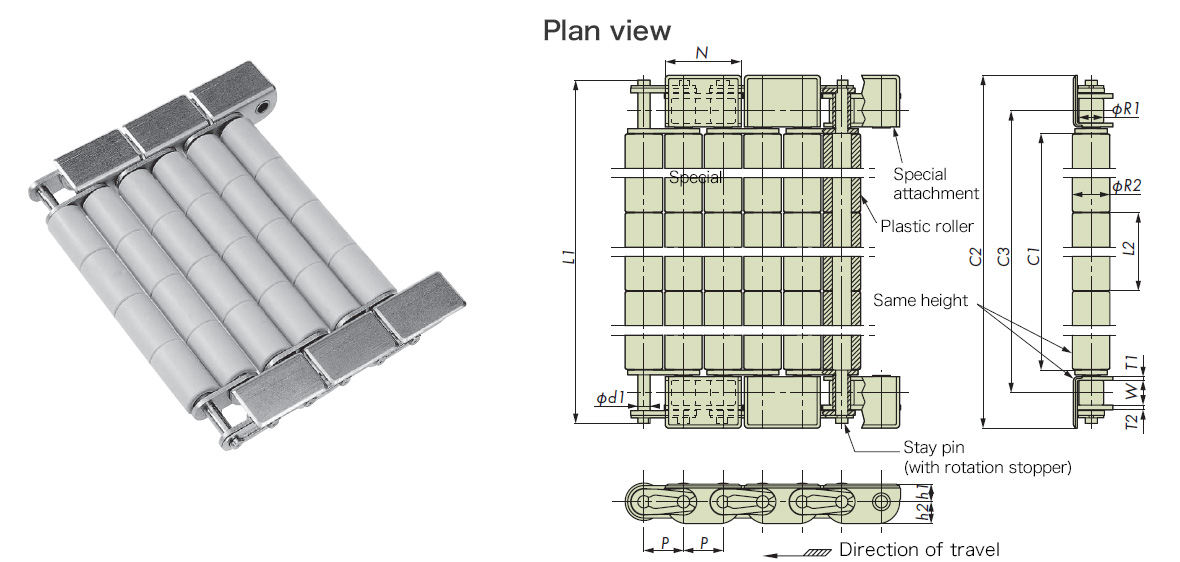

ऊपर दी गई तस्वीर केवल उदाहरण के लिए है। सटीक जानकारी के लिए कृपया नीचे दिए गए विवरण और चित्रों को ध्यान से देखें।

पीडीएफ रूपरेखा चित्रण

お問合せください

DXF आंकड़े और 3D CAD डेटा

CADENAS WEB2CAD वेबसाइट पर जाएं

※

3D CAD डेटा CADENAS Web2CAD Co., Ltd. की CAD ड्राइंग लाइब्रेरी साइट "PARTcommunity" के लिंक के माध्यम से प्रदान किया जाएगा।

※

3D CAD डेटा और PARTcommunity से संबंधित पूछताछ के लिए, कृपया Cadenas Web-to-CAD से संपर्क करें।
　कैडेंस वेब-टू-कैड कंपनी लिमिटेड के बारे में पूछताछ के लिए, कृपया यहां देखें (बाहरी साइट)।

कैटलॉग और निर्देश पुस्तिका

प्रमुख विनिर्देश, कीमत, वितरण

प्रारूप
(

प्रारूप देखने के लिए क्लिक करें
विवरण देखें।)

विनिर्देश

लोड हो रहा है
सहनशीलता
वज़न
किलोग्राम/मी ²

आयाम (मिमी में)

पिच
P

आंतरिक चौड़ाई
W

लौरा
(झाड़ी)
बहरी घेरा
आर 1

लगाव

प्लेट

प्लास्टिक रोलर

नत्थी करना
बहरी घेरा
डी1

ऊंचाई
एच 1

चौड़ाई
एन

प्लेट की मोटाई
टी1

ऊंचाई
एच 2

प्लेट की मोटाई
टी2

बहरी घेरा
आर2

लंबाई
एल2

ST300 प्रकार

SS श्रृंखला

9.525

4.78

(5.08)

4.4

18.3

0.75

5.2

1.25

9.2

10.0

3.54

नमूना	आयाम (मिमी में)				अनुमानित द्रव्यमान किग्रा/मी
नमूना	प्रभावी चौड़ाई सी 1	कुल चौड़ाई सी2	केंद्र दूरी सी 3	पिन की लंबाई एल1	अनुमानित द्रव्यमान किग्रा/मी
ST305-SS	50.0	75.0	60.4	74.2	1.75
ST310-SS	100.0	125.0	110.4	124.2	2.68
ST315-SS	150.0	175.0	160.4	174.2	3.61
ST320-SS	200.0	225.0	210.4	224.2	4.54

ST400 प्रकार

SS श्रृंखला

250

12.70

7.95

7.92

5.7

24.4

1.2

7.0

1.5

12.0

25.0

3.92

नमूना	आयाम (मिमी में)				अनुमानित द्रव्यमान किग्रा/मी
नमूना	प्रभावी चौड़ाई सी 1	कुल चौड़ाई सी2	केंद्र दूरी सी 3	पिन की लंबाई एल1	अनुमानित द्रव्यमान किग्रा/मी
ST404-SS	101.2	138.0	115.6	135.6	4.42
ST406-SS	151.2	188.0	165.6	185.6	5.78
ST408-SS	201.2	238.0	215.6	235.6	7.13
ST410-SS	251.2	288.0	265.6	285.6	8.48
ST412-SS	301.2	338.0	315.6	335.6	9.82
ST414-SS	351.2	388.0	365.6	385.6	11.17
ST416-SS	401.2	438.0	415.6	435.6	12.52

ST500 श्रृंखला

SS श्रृंखला

350

15.875

9.53

10.16

7.1

30.5

1.5

8.5

2.0

15.0

25.0

5.00

नमूना	आयाम (मिमी में)				अनुमानित द्रव्यमान किग्रा/मी
नमूना	प्रभावी चौड़ाई सी 1	कुल चौड़ाई सी2	केंद्र दूरी सी 3	पिन की लंबाई एल1	अनुमानित द्रव्यमान किग्रा/मी
ST504-SS	101.2	145.2	119.0	142.8	6.16
ST506-SS	151.2	195.2	169.0	192.8	8.08
ST508-SS	201.2	245.2	219.0	242.8	9.88
ST510-SS	251.2	295.2	269.0	292.8	11.74
ST512-SS	301.2	345.2	319.0	342.8	13.60
ST514-SS	351.2	395.2	369.0	392.8	15.46
ST516-SS	401.2	445.2	419.0	442.8	17.31
ST518-SS	451.2	495.2	469.0	492.8	19.18
ST520-SS	501.2	545.2	519.0	542.8	21.04
ST522-SS	551.2	595.2	569.0	592.8	22.90
ST524-SS	601.2	645.2	619.0	642.8	24.76

टिप्पणी
1. "○": ऑर्डर पर बनाया गया।
हम उन विशिष्टताओं का निर्माण नहीं कर सकते जो ऊपर दी गई श्रृंखला विशिष्टता तालिका में सूचीबद्ध नहीं हैं।
2. ST300 श्रृंखला के लिए बेस चेन (#35) रोलर्स के बिना बुश प्रकार की है।
3. प्लास्टिक रोलर टेबल की चौड़ाई और लंबाई के आधार पर अनुमेय भार अलग-अलग होता है, इसलिए कृपया परिवहन क्षमता तालिका देखें।

लागू स्प्रोकेट

*विस्तृत जानकारी देखने के लिए मॉडल नंबर पर क्लिक करें। बड़ा करने के लिए चित्र पर क्लिक करें।

उपयुक्त जंजीर आकार	मॉडल संख्या	दांतों की संख्या	पिच सर्कल व्यास मिमी	शाफ्ट छेद व्यास मिमी
उपयुक्त जंजीर आकार	मॉडल संख्या	दांतों की संख्या	पिच सर्कल व्यास मिमी	पायलट बोर	अधिकतम
RS35	RS35-1B13TQ-R	13	39.80	9.5	12
	RS35-1B14TQ-R	14	42.81	9.5	15
	RS35-1B15TQ-R	15	45.80	9.5	16
	RS35-1B16TQ-R	16	48.82	9.5	19
	RS35-1B17TQ-R	17	51.84	9.5	20
	RS35-1B18TQ-R	18	54.85	12.7	23
	RS35-1B19TQ-R	19	57.87	12.7	26
	RS35-1B20TQ-R	20	60.89	12.7	28
	RS35-1B21TQ-R	21	63.91	12.7	30
RS40	RS40-1B10TQ-R	10	41.10	9.5	12
	RS40-1B11TQ-R	11	45.08	9.5	15
	RS40-1B12TQ-R	12	49.07	9.5	17
	RS40-1B13TQ-R	13	53.07	12.7	20
	RS40-1B14TQ-R	14	57.07	12.7	23
	RS40-1B15TQ-R	15	61.08	12.7	26
	RS40-1B16TQ-R	16	65.10	12.7	28
	RS40-1B17TQ-R	17	69.12	12.7	32
	RS40-1B18TQ-R	18	73.14	12.7	35
	RS40-1B19TQ-R	19	77.16	12.7	38
	RS40-1B20TQ-R	20	81.18	12.7	41
	RS40-1B21TQ-R	21	85.21	12.7	45
	RS40-1B22TQ-R	22	89.24	12.7	47
RS50	RS50-1B10TQ-R	10	51.37	9.5	16
	RS50-1B11TQ-R	11	56.35	12.7	20
	RS50-1B12TQ-R	12	61.34	12.7	23
	RS50-1B13TQ-R	13	66.34	12.7	27
	RS50-1B14TQ-R	14	71.34	12.7	31
	RS50-1B15TQ-R	15	76.35	12.7	35
	RS50-1B16TQ-R	16	81.37	12.7	38
	RS50-1B17TQ-R	17	86.39	12.7	43
	RS50-1B18TQ-R	18	91.42	12.7	46

टिप्पणी
1. सभी मॉडलों में दांतों के सिरे कठोर किए गए हैं।
2. ऊपर दी गई तालिका में सूचीबद्ध संख्या से अधिक दांतों की संख्या वाले स्प्रोकेट का उपयोग आरएस बी-प्रकार के स्प्रोकेट के साथ किया जा सकता है।
3. स्टेनलेस स्टील की विशिष्टताओं के लिए भी यही बात लागू होती है।
4. यह उत्पाद ऑर्डर पर बनाया जाता है।

लागू प्लास्टिक रेल

रेल	सामग्री प्रतीक	मॉडल संख्या		मोटाई मिमी	चौड़ाई मिमी
रेल	सामग्री प्रतीक	मुख्य इकाई	अंतिम सतह	मोटाई मिमी	चौड़ाई मिमी
पीआर-पीएच प्रकार	PLF	PR-PH□□□-PLF	PR-PH□□□E-PLF	3～5	20～40
पीआर प्रकार	M	PR520-M	PRE520-M	5	20

यह प्लास्टिक रेल ऊष्मा-प्रतिरोधी या रासायनिक-प्रतिरोधी नहीं है।
यदि आप उत्पाद का उपयोग किसी विशेष वातावरण या विशेष परिस्थितियों में कर रहे हैं, तो कृपया हमसे संपर्क करें।

मूल मॉडल संख्या	सामग्री प्रतीक	उपयोग
PR-ST□00-P	P	एकल तार के लिए
PR-ST□00-P-2	P	बहु-तार मध्यवर्ती के लिए
