तकनीकी डेटा सिंक्रोनस बेल्ट्स और बेल्ट स्प्रॉकेट्स चयन
सिंक्रोनस बेल्ट्स अनंतिम चयन तालिका
पीएक्स बेल्ट / पीएक्स बेल्ट RC प्रकार

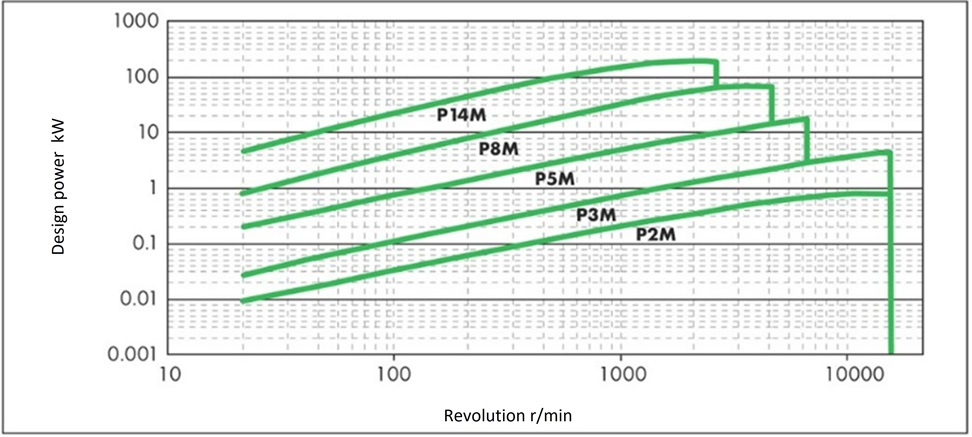

मानक संचरण क्षमता

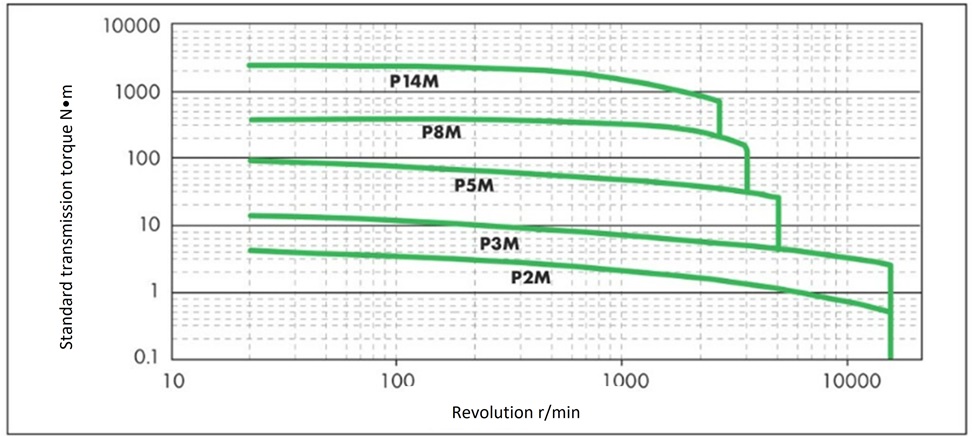

संदर्भ संचरण टॉर्क
अनंतिम चयन तालिका की लक्ष्य चौड़ाई
| बेल्ट प्रकार | लागू बेल्ट | अधिकतम लक्ष्य चौड़ाई [मिमी] |
|---|---|---|
| पीएक्स बेल्ट / पीएक्स बेल्ट RC प्रकार |
P2M | 10 |
| P2M-RC | ||
| P3M | 15 | |
| P3M-RC | ||
| P5M | 25 | |
| P5M-RC | ||
| P8M | 60 | |
| P8M-RC | ||
| P14M | 120 | |
| P14M-RC |
*यह तालिका मानक उत्पादों की अधिकतम चौड़ाई दर्शाती है।
अल्ट्रा पीएक्स बेल्ट HC प्रकार

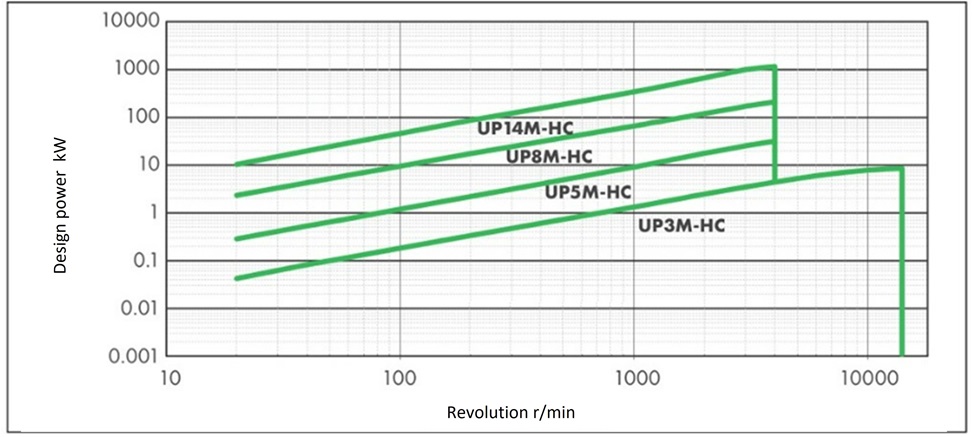

मानक संचरण क्षमता

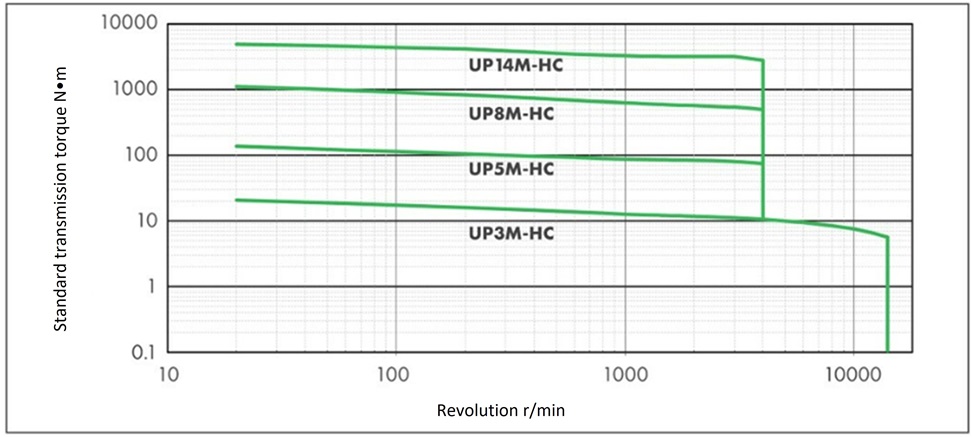

संदर्भ संचरण टॉर्क
अनंतिम चयन तालिका की लक्ष्य चौड़ाई
| बेल्ट प्रकार | लागू बेल्ट | अधिकतम लक्ष्य चौड़ाई [मिमी] |
|---|---|---|
| अल्ट्रा पीएक्स बेल्ट HC प्रकार |
||
| UP3M-HC | 15 | |
| UP5M-HC | 25 | |
| UP8M-HC | 60 | |
| UP14M-HC | 120 |
*यह तालिका मानक उत्पादों की अधिकतम चौड़ाई दर्शाती है।
अल्ट्रा पीएक्स बेल्ट एचए विनिर्देश (तेल/जल प्रतिरोधी)

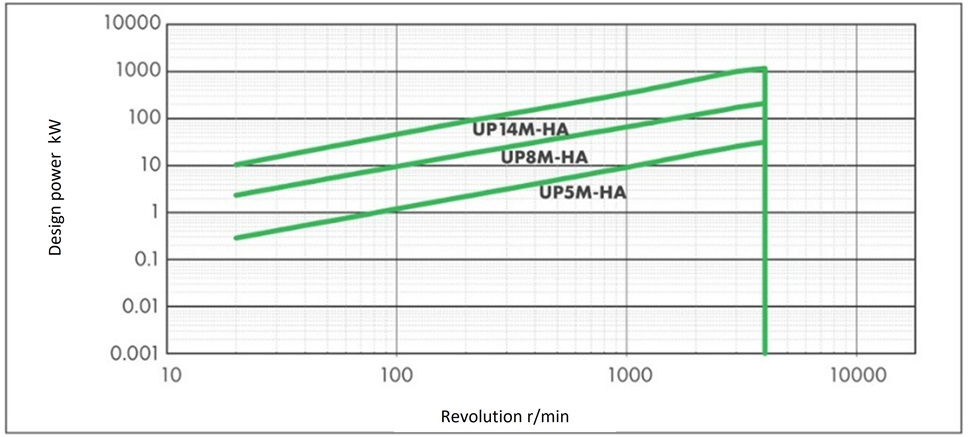

मानक संचरण क्षमता

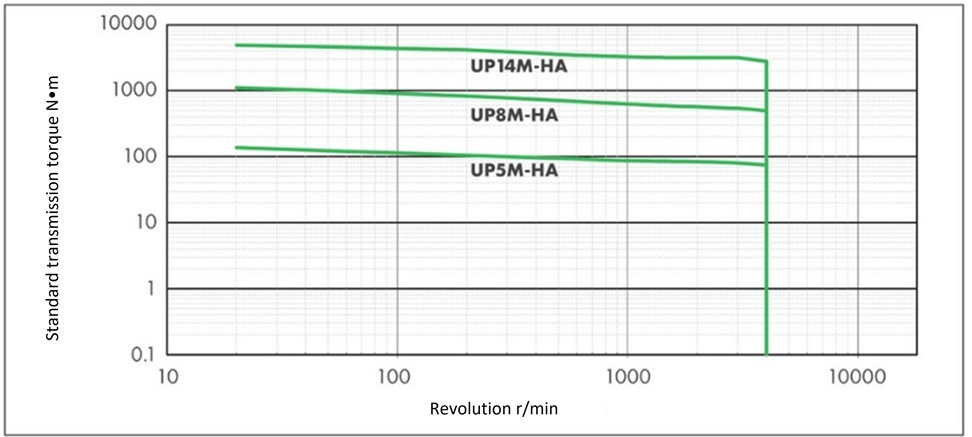

संदर्भ संचरण टॉर्क
अनंतिम चयन तालिका की लक्ष्य चौड़ाई
| बेल्ट प्रकार | लागू बेल्ट | अधिकतम लक्ष्य चौड़ाई [मिमी] |
|---|---|---|
| अल्ट्रा पीएक्स बेल्ट एचए विनिर्देश (तेल/पानी प्रतिरोधी) |
||
| UP5M-HA | 25 | |
| UP8M-HA | 60 | |
| UP14M-HA | 120 |
*यह तालिका मानक उत्पादों की अधिकतम चौड़ाई दर्शाती है।
अल्ट्रा पीएक्स बेल्ट HY प्रकार

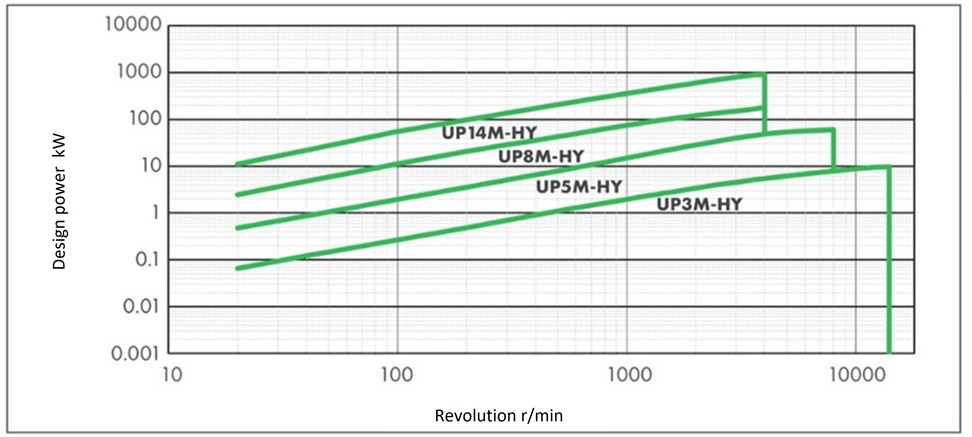

मानक संचरण क्षमता

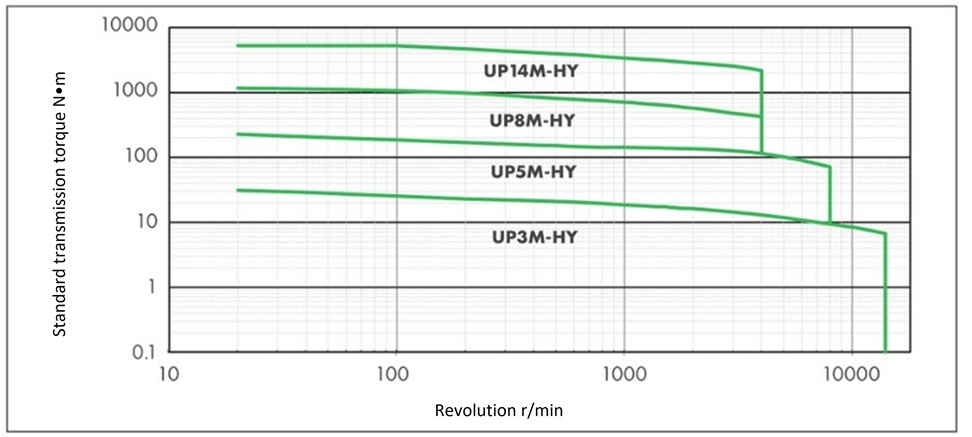

संदर्भ संचरण टॉर्क
अनंतिम चयन तालिका की लक्ष्य चौड़ाई
| बेल्ट प्रकार | लागू बेल्ट | अधिकतम लक्ष्य चौड़ाई [मिमी] |
|---|---|---|
| अल्ट्रा पीएक्स बेल्ट HY प्रकार |
||
| UP3M-HY | 15 | |
| UP5M-HY | 25 | |
| UP8M-HY | 60 | |
| UP14M-HY | 120 |
*यह तालिका मानक उत्पादों की अधिकतम चौड़ाई दर्शाती है।
