TERVO सर्वो मोटर रिड्यूसर के लिए सर्वो मोटर असेंबली प्रक्रिया
जब मोटर शाफ्ट गोल हो (इनपुट शाफ्ट क्लैंप प्रकार)
- 1. रिड्यूसर को इस प्रकार स्थापित करें कि मोटर माउंटिंग सतह शीर्ष पर हो।
- 2. मोटर शाफ्ट से जंग, धूल या जंग-निरोधक तेल को पोंछ दें।
- 3. फ्लैंज से रबर कैप हटाएँ, और बोल्ट हेड को छेद की स्थिति के साथ संरेखित करने के लिए इनपुट शाफ्ट को घुमाएँ।
यह जांचने के लिए कि सेट बोल्ट ढीला है, एल-स्पैनर या इसी तरह के उपकरण का उपयोग करें। - 4. मोटर शाफ्ट को इनपुट शाफ्ट में आसानी से डालें। ध्यान रखें कि मोटर शाफ्ट को किसी कोण पर न डालें।
- 5. स्पिगोट भाग को पूरी तरह से डालने के बाद, उचित बोल्ट और कसने वाले टॉर्क का उपयोग करके इसे फ्लैंज पर पूरी तरह से सुरक्षित करें।
- 6. इनपुट शाफ्ट पर सेट बोल्ट को निर्दिष्ट कसने वाले टॉर्क तक कसने के लिए टॉर्क रिंच का उपयोग करें।
- 7. रबर कैप लगाएँ। इससे मोटर की स्थापना पूरी हो जाती है।

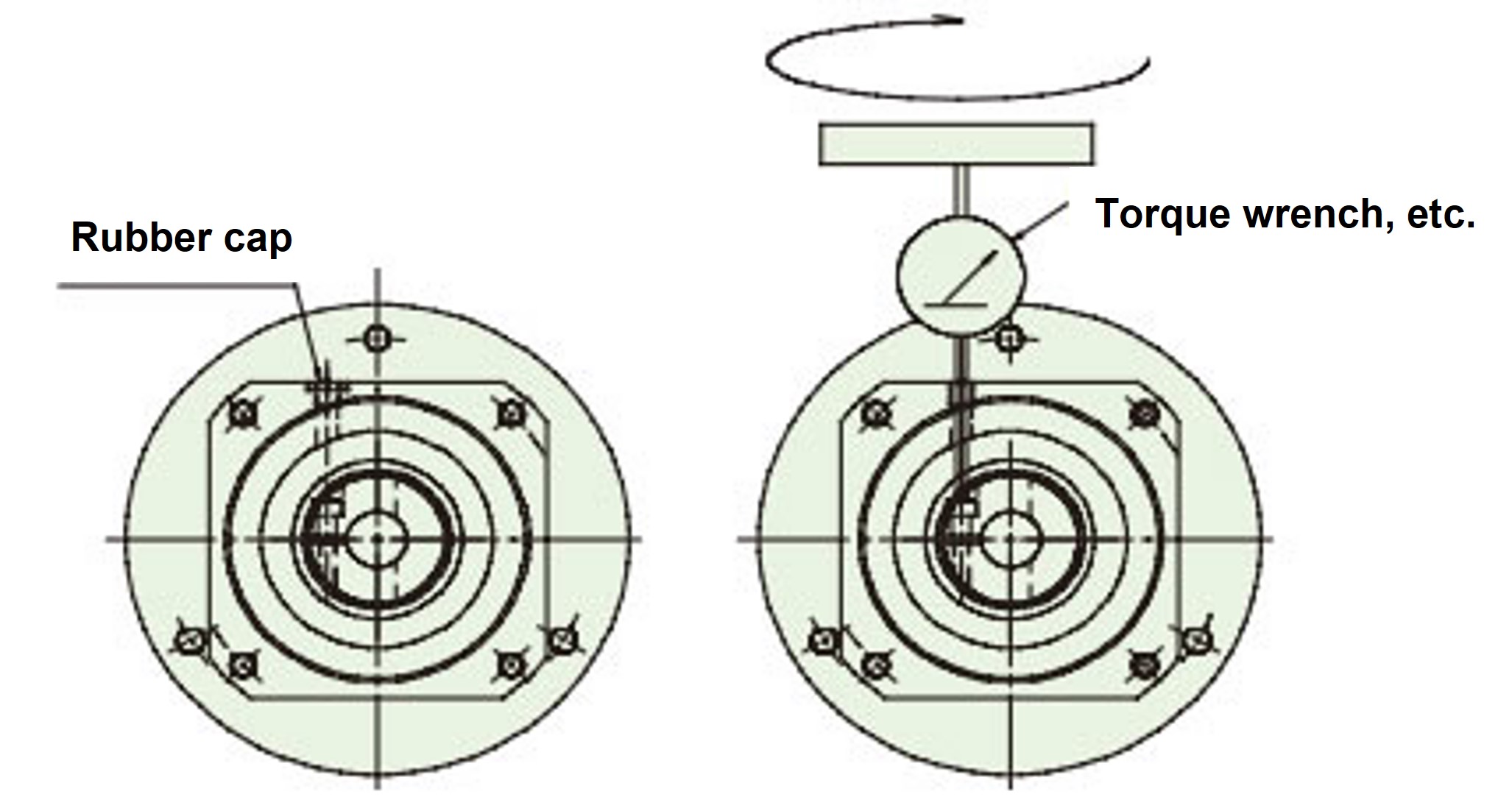

क्लैंप सेट बोल्ट को कसना
एक कुंजीयुक्त मोटर को इनपुट शाफ्ट क्लैंप प्रकार पर लगाना
चाबी वाले मोटर शाफ्ट को चाबी निकालकर गोल शाफ्ट की तरह ही क्लैंप प्रकार के रूप में इस्तेमाल किया जा सकता है।
मोटर कीवे (डी कट) को क्लैंप में स्लिट की स्थिति के विपरीत 180 डिग्री पर सेट करें।
गोल शाफ्ट के लिए अपनाई गई समान प्रक्रिया का उपयोग करके रिड्यूसर को स्थापित करें।
| सर्वो मोटर क्षमता (लक्ष्य मॉडल संख्या) | बोल्ट का आकार सेट करें | आघूर्ण कसाव |
|---|---|---|
| 200W(020)・400W(040) | M4 | 4.1N・m{0.41kgf・m} |
| 750W(075) | M5 | 8.5N・m{0.85kgf・m} |
