स्थापना संबंधी सावधानियां

• 1. ग्रीस का इस्तेमाल चिकनाई के लिए किया जाता है, इसलिए ग्रीस के छींटे पड़ सकते हैं। आसपास के वातावरण के प्रभाव से बचने के लिए पर्याप्त सावधानी बरतें। (अगर आपको ग्रीस के छींटे पड़ने की चिंता है, तो हम बेलोज़ का इस्तेमाल करने की सलाह देते हैं।) ग्रीस टपक सकता है, खासकर जब इसे लटकी हुई स्थिति में इस्तेमाल किया जाए।
• 2. इसे उठाने, क्षैतिज और लटकाने की दिशा में लगाया जा सकता है। हालाँकि, क्षैतिज या लटकाने की दिशा में लगाते समय, यदि मुख्य भाग का भार और परिवहन की जा रही वस्तु का भार (बल) माउंटिंग बोल्ट पर पड़ता है, तो उपकरण क्षतिग्रस्त हो सकता है। कृपया इसे इस प्रकार लगाएँ कि माउंटिंग बोल्ट भार न उठाएँ। (चित्र 1)

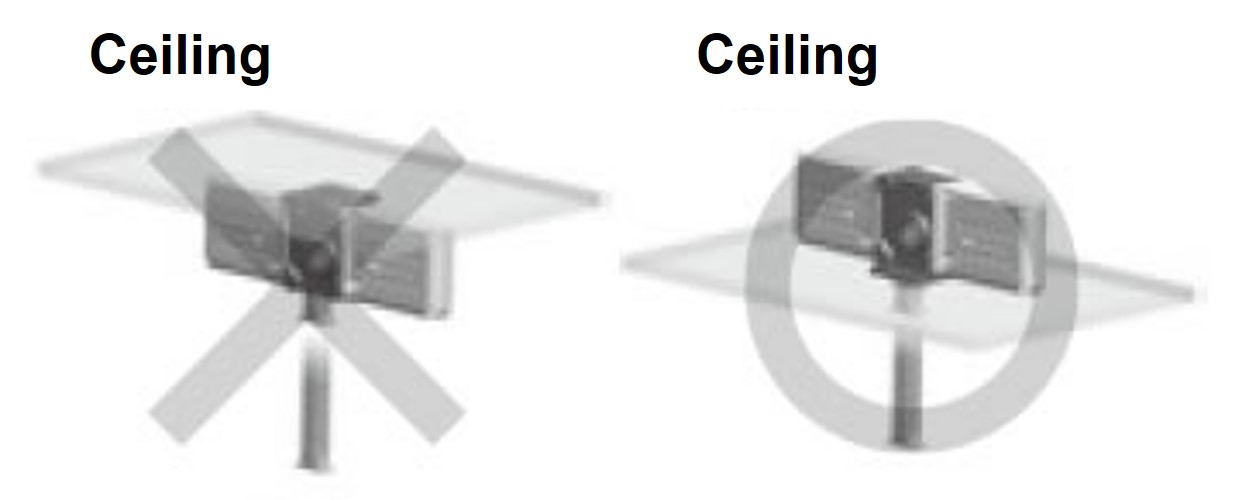

  हैंगिंग इंस्टॉलेशन

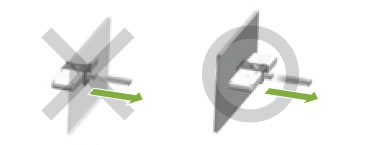

  बाहर धकेलते समय क्षैतिज स्थापना



  क्षैतिज स्थापना, तनाव



  चित्र 1 संभावित स्थापना निर्देश (उदाहरण)

• 3. मोटर रहित मशीनों के लिए, मोटर, रिड्यूसर, मुख्य बॉडी आदि स्थापित करते समय, एक मज़बूत आधार तैयार करें जो उचित स्थापना सुनिश्चित करने के लिए पर्याप्त कठोर हो और जिसमें एक सुरक्षा कारक हो जो स्थापना के दौरान अधिकतम भार लागू होने पर भी केंद्रीकरण सटीकता में विचलन को रोके। साथ ही, मोटर आउटपुट शाफ्ट और ZCA इनपुट शाफ्ट केंद्र ऊँचाई को संरेखित करने के लिए एक अलग तंत्र प्रदान करें। यदि शाफ्ट केंद्र ऊँचाई गलत संरेखित है, तो एक घूर्णनशील बंकन बल मोटर आउटपुट शाफ्ट और ZCA इनपुट शाफ्ट पर कार्य करेगा, जिससे शाफ्ट को नुकसान हो सकता है।
• 4. शाफ्ट को चेन या बेल्ट से चलाते समय, सुनिश्चित करें कि शाफ्ट पर लगने वाला ओवरहैंग लोड स्वीकार्य ओवरहैंग लोड से कम हो। (विवरण के लिए चयन पृष्ठ देखें।)
• 5. स्थापना के लिए, उत्पाद को सुरक्षित रूप से जकड़ने के लिए ड्राइव यूनिट और सिरा संयोजन पर लगे चार माउंटिंग टैप का उपयोग करें। (माउंटिंग बोल्ट शामिल नहीं हैं।) माउंटिंग बोल्ट का आकार तालिका 1 के अनुसार होना चाहिए, और बोल्ट की मज़बूती का वर्गीकरण 10.9 (JIS B 1051) या उससे अधिक होना चाहिए। माउंटिंग सामग्री की मज़बूती के अनुसार बोल्ट स्क्रू-इन की गहराई पर विचार करें।

  तालिका 1 माउंटिंग बोल्ट आकार

  मॉडल संख्या	ड्राइव यूनिट (नीचे)	ड्राइव यूनिट (साइड)	सिरा संयोजन
  ZCA25	M5	M5	M4
  ZCA35	M6	M6	M5
  ZCA45	M8	M8	M8

  स्थापित करते समय, ढीलेपन को रोकने के लिए बोल्ट लॉकिंग उपाय लागू करना सुनिश्चित करें।

• 6. किसी भी परिस्थिति में उत्पाद को स्ट्रोक के अंत में न रोकें। ऐसा करने से उत्पाद के अंदरूनी हिस्से को गंभीर नुकसान हो सकता है।
• 7. सुनिश्चित करें कि मुख्य भाग पर लगाया गया भार ज़िप चेन की गति की दिशा के समान अक्ष पर कार्य करता है। यदि भार की दिशा या स्थिति अनुपयुक्त है, तो ज़िप चेन पर झुकने या पार्श्व भार पड़ सकता है, जिससे क्षति हो सकती है (चित्र 2)। ज़िप चेन सीधे पार्श्व भार, झुकने या मुड़ने वाले आघूर्ण से बचाने के लिए गति की दिशा में एक रैखिक गाइड अवश्य लगाएँ।


  चित्र 2

• 8. ज़िप चेन कई इंटरलॉकिंग लिंक से बनी होती हैं जो एक स्तंभाकार आकार बनाती हैं। एक स्तंभाकार चेन थोड़ी मुड़ी हुई या टेढ़ी हो सकती है।
• 9. कृपया अपने द्वारा उपयोग किए जा रहे स्ट्रोक के लिए पर्याप्त स्ट्रोक मार्जिन रखें। यदि स्ट्रोक सीमा पार हो जाती है, तो स्टॉपर क्षतिग्रस्त हो सकता है, चेन निकल सकती है, या सिरा संयोजन ड्राइव यूनिट से टकराकर मुख्य बॉडी को नुकसान पहुँचा सकता है।
• 10. स्ट्रोक को नियंत्रित करने के लिए लिमिट स्विच लगाते समय, इसे कोस्टिंग राशि को ध्यान में रखते हुए सेट करें।
• 11. कृपया पहले से शाफ्ट की घूर्णन दिशा और ज़िप चेन की गति की दिशा की जाँच कर लें। (बाहरी आयाम देखें।) गलत घूर्णन दिशा मुख्य बॉडी को नुकसान पहुँचा सकती है। यदि मोटर लगी है, तो कृपया ध्यान दें कि विद्युत तारों के सापेक्ष चेन की गति की दिशा गति के आधार पर भिन्न होगी।
• 12. सुनिश्चित करें कि धूल या चिप्स जैसे बाहरी पदार्थ ज़िप चेन, ड्राइव ओपनिंग आदि में न चिपके या उनमें न मिल जाएं। इससे घिसाव बढ़ता है और चेन टूटने या चलने वाले भागों को नुकसान पहुंचने का प्रमुख कारण हो सकता है।

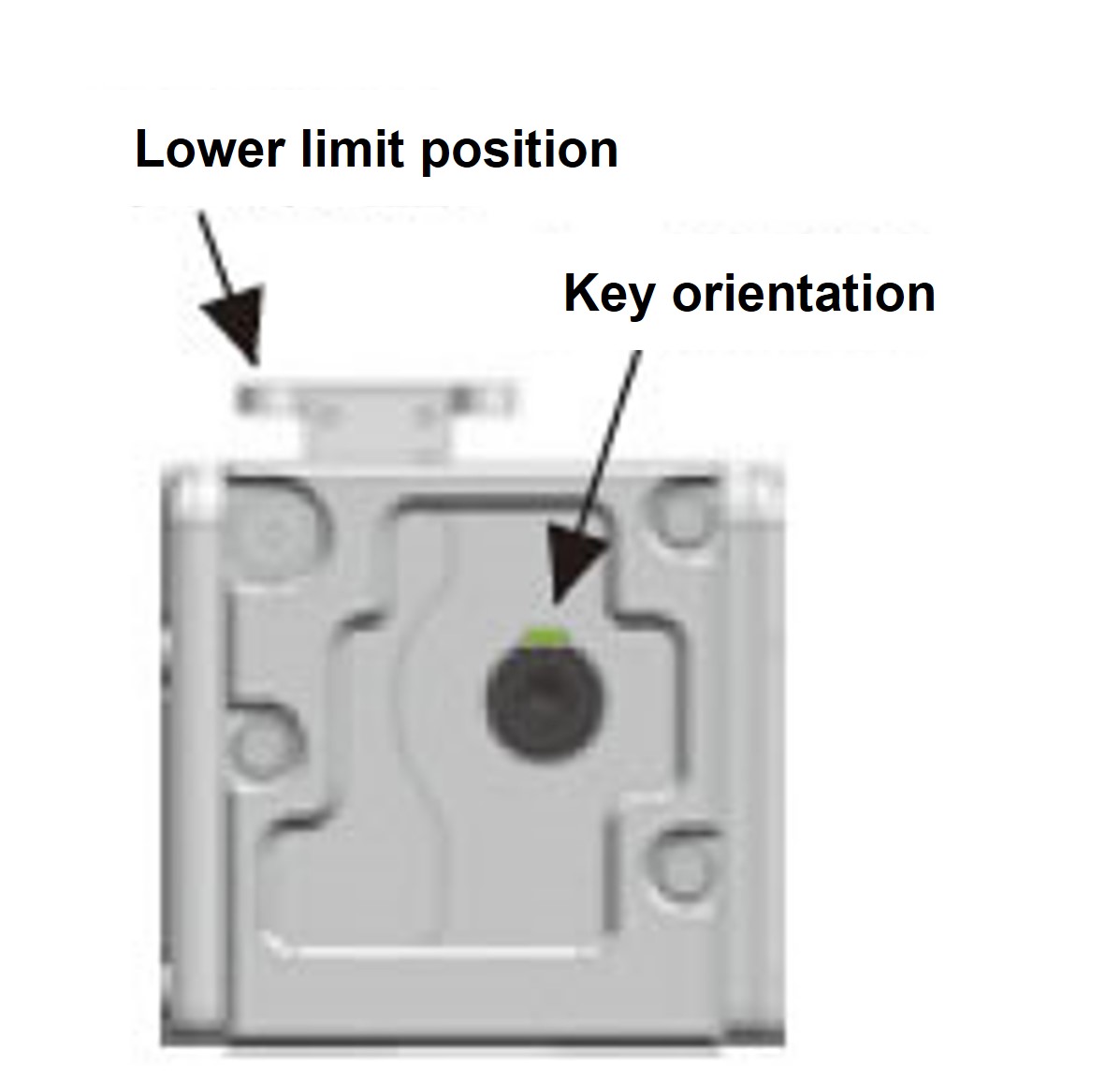

• 13. यदि ड्राइव यूनिट को नीचे की ओर करके स्थापित किया गया है, तो शाफ्ट की-वे न्यूनतम स्ट्रोक सीमा पर लगभग ऊपर की ओर होगा (चित्र 3 देखें)। हालाँकि, सिंक्रोनाइज़ेशन आदि के दौरान, बैकलैश आदि में व्यक्तिगत अंतर के कारण कुछ विचलन होगा, इसलिए कृपया फेज़ समायोजित करने के लिए एक अलग तंत्र प्रदान करें। यदि फेज़ गलत है, तो प्रत्येक ZCA यूनिट पर भार बढ़ जाएगा, जिससे चेन मुड़ सकती है या शाफ्ट टूट सकता है। फेज़ समायोजित करते समय, ज़िप चेन सबसे निचली स्थिति पर टिप की ऊँचाई समायोजित करने के लिए त्सुबाकी पावर लॉक ^या इसी तरह के उपकरण का उपयोग करें।


  चित्र तीन

• 14. इस उत्पाद का उपयोग किसी सस्पेंशन डिवाइस में करते समय, चेन टूटने की स्थिति में सुरक्षा उपकरण और सुरक्षा बाड़ लगाना सुनिश्चित करें, और कभी भी लटकी हुई वस्तु के नीचे न जाएँ। यदि व्यक्तिगत चोट लगने का जोखिम है, तो हम इस उत्पाद का निर्माण या बिक्री नहीं करेंगे।
• 15. उठाने या लटकाने के लिए इस्तेमाल होने वाले बेलोज़ अगर क्षैतिज रूप से लगाए जाएँ, तो जल्दी खराब हो जाएँगे। क्षैतिज स्थापना के लिए, विशेष पुर्जों से युक्त एक समर्पित बेलोज़ की आवश्यकता होती है। इन्हें अलग से बनाया जा सकता है, इसलिए कृपया हमसे संपर्क करें।
• 16. संघनन और नमी के कारण ग्रीस समय से पहले खराब हो सकता है और लीक हो सकता है। यदि आप उत्पाद का उपयोग किसी विशेष वातावरण में करने की योजना बना रहे हैं, तो कृपया कोटेशन मांगते समय हमसे परामर्श लें।
• 17. ज़िप चेन एक्ट्यूएटर पर कोई अतिरिक्त कार्य न करें।
