कृपया एक सर्वो मोटर तैयार करें। (आउटपुट शाफ्ट का उपयोग कीवे के साथ या उसके बिना किया जा सकता है।)

मोटर को इस प्रकार स्थापित करें कि मोटर फ्लैंज पर कपलिंग माउंटिंग छेद ऊपर की ओर हो (केवल 45 और 105 मिमी फ्रेम)।

मोटर शाफ्ट से जंग, धूल या जंग-निरोधक तेल को पोंछ दें।

कपलिंग के क्लैंप बोल्ट को ढीला करें।

कपलिंग केस से प्लग निकालें, इनपुट शाफ्ट को घुमाएं, और कपलिंग क्लैंप बोल्ट के शीर्ष को प्लग होल के साथ संरेखित करें।

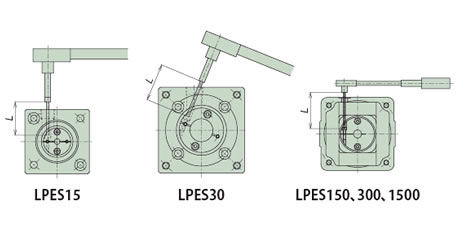

*LPES30 के लिए, टॉर्क रिंच को नीचे दिए गए चित्र में दिखाए अनुसार कोण पर डाला जाना चाहिए।

मोटर शाफ्ट को कपलिंग में सुचारू रूप से डालें।

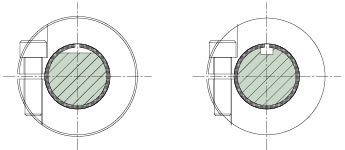

*जब मोटर को घूर्णन की दिशा में घुमाया जाता है, तो क्लैंप बोल्ट के साथ चरण स्थानांतरित हो सकता है।

ध्यान रखें कि मोटर शाफ्ट को किसी कोण पर न डालें।

स्पिगोट भाग को पूरी तरह से डालने के बाद, इसे मोटर माउंटिंग बोल्ट के साथ स्थापित करें।

युग्मन के क्लैंप बोल्ट को निर्दिष्ट कसने वाले टॉर्क तक कसने के लिए टॉर्क रिंच का उपयोग करें।

हटाए गए प्लग को कपलिंग केस में जोड़ें।

*कृपया विवरण के लिए निर्देश पुस्तिका देखें।

मॉडल संख्या	युग्मन बोल्ट का आकार	आघूर्ण कसाव N・m{kgf・m}	एल आयाम मिमी
LPES15	M2	0.5{0.04}	30
LPES30	M2.5	1.0{0.10}	40
LPES150	M4	3.8{0.39}	60
LPES300			70
LPES1500	M6	12{1.22}	90

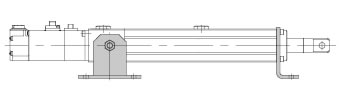

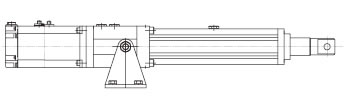

• ・इस सिलेंडर में घूर्णन निरोधक तंत्र नहीं है। थ्रस्ट के कारण रॉड में घूर्णन बल उत्पन्न होता है, इसलिए मेटिंग डिवाइस की तरफ घूर्णन को रोकने के उपाय अवश्य करें।
  अधिकतम प्रणोद पर छड़ में उत्पन्न घूर्णन बल नीचे दी गई तालिका में दर्शाया गया है।

  मॉडल संख्या	LPES15	LPES30	LPES150	LPES300	LPES1500
  रॉड घूर्णन बल N・m{kgf・m}	0.16{0.016}	0.32{0.031}	1.60{0.16}	3.19{0.33}	26.6{2.72}

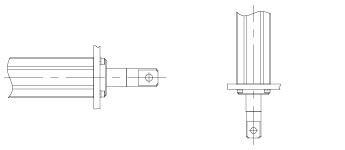

• - इस सिलेंडर में सिलेंडर बॉडी में लोड रिटेंशन मैकेनिज्म नहीं बना है। अगर सिलेंडर के रुकने या उत्पाद के खराब होने पर किसी खतरनाक स्थिति की आशंका हो, तो लोड को बनाए रखने के लिए इलेक्ट्रोमैग्नेटिक ब्रेक वाली सर्वो मोटर का इस्तेमाल करें, या बाहरी ब्रेक मैकेनिज्म लगाएँ। यही बात तब भी लागू होती है जब लिफ्टिंग डिवाइस में या क्षैतिज उपयोग के दौरान स्थितिगत विचलन की समस्या हो।
• ・ पावर सिलेंडर घर के अंदर इस्तेमाल के लिए डिज़ाइन किए गए हैं। जंग जैसी समस्याओं से बचने के लिए, कृपया इन्हें अच्छे इनडोर वातावरण में रखें। नमी से सावधान रहें। अचानक तापमान परिवर्तन वाली जगह पर इन्हें लगाने से संघनन हो सकता है, जिससे खराबी या जंग लग सकती है, इसलिए कृपया सावधान रहें।
• - संक्षारक वातावरण में भंडारण या उपयोग न करें। साथ ही, ज्वलनशील वातावरण में भी उपयोग न करें।
• - उत्पाद का उपयोग सीलबंद कंटेनर या अन्य स्थान पर न करें जहां गर्मी अपव्यय की उम्मीद न हो, क्योंकि इससे खराबी हो सकती है।

• ・इस सिलेंडर में सिलेंडर बॉडी में कोई अधिभार संरक्षण तंत्र नहीं है, इसलिए कृपया सर्वो ड्राइवर (सर्वो एम्पलीफायर) में अधिभार, अति-धारा और अति-वोल्टेज से सुरक्षा प्रदान करें। साथ ही, कृपया सुनिश्चित करें कि पावर सिलेंडर से जुड़ा उपकरण सर्वो मोटर के अधिकतम टॉर्क को झेलने के लिए पर्याप्त मज़बूत हो।
• ・इस सिलेंडर में इसकी संरचना के कारण मैनुअल ऑपरेशन शाफ्ट नहीं है, इसलिए कृपया सर्वो ड्राइवर (सर्वो एम्पलीफायर) का उपयोग करके धीमी गति से सिलेंडर की स्थिति को समायोजित करें।
• - इस सिलेंडर के स्क्रू शाफ्ट को शिपिंग से पहले डेफ्ने एपोनेक्स एसआर नंबर 2 के साथ लेपित किया जाता है, लेकिन नियमित रूप से ग्रीसिंग की आवश्यकता होती है।

  कृपया ग्रीस रिफिल चक्र के लिए दाईं ओर दी गई तालिका देखें।

  प्रति 100 मिमी स्ट्रोक पर 10 से 15 ग्राम ग्रीस लगाया जाना चाहिए।

  हम रखरखाव ग्रीस के रूप में JWGS100G (अलग से बेचा जाता है) भी प्रदान करते हैं।
  (कृपया यहां देखें.)

  *तेल फिल्म को टूटने से बचाने के लिए स्नेहन चक्र के अनुसार रॉड की बाहरी सतह पर ग्रीस लगाएं।
  स्क्रू के समान ही ग्रीस का प्रयोग करें।

  *कृपया अपने उपयोग की स्थिति के आधार पर स्नेहन चक्र निर्धारित करें।

  बार - बार इस्तेमाल	ग्रीस चक्र
  1001 चक्कर/दिन या उससे अधिक	हर 1 से 3 महीने में
  501-1000 चक्कर/दिन	हर 3 से 6 महीने में
  101-500 चक्कर/दिन	हर 6 महीने से 1 वर्ष तक
  ~100 चक्कर/दिन या उससे कम	हर 1 से 1.5 साल में

×

(आप इसे खींचकर स्थानांतरित कर सकते हैं)

लिनी-पावर जैक और पावर सिलेंडर के रखरखाव के लिए आदर्श!

(100 ग्राम शामिल)

形番：JWGS100G
