तकनीकी डेटा लिनियर एक्ट्यूएटर पावर सिलेंडर चयन

चयन: इको सीरीज़ सर्वो प्रकार

इनपुट शाफ्ट जड़त्व आघूर्ण

मूल मॉडल संख्या कम करने
आकार		 प्रति स्ट्रोक जड़त्व आघूर्ण x 10-4 किग्रा मी 2
100 200 300 400 500 600
LPES15F - 0.086 0.102 0.119 - - -
LPES30F - 0.134 0.151 0.168 - - -
LPES30R3 042 0.045 0.047 0.049 - - -
LPES30R4 0.038 0.039 0.041 - - -
LPES30R5 0.035 0.036 0.037 - - -
LPES30R7 0.033 0.033 0.033 - - -
LPES30R9 0.032 0.032 0.032 - - -
LPES30RA 0.031 0.032 0.032 - - -
LPES150F - 1.039 1.166 1.292 1.418 1.545 1.671
LPES150R3 060 0.275 0.290 0.304 0.318 0.332 0.346
LPES150R4 0.205 0.213 0.221 0.229 0.237 0.244
LPES150R5 0.172 0.177 0.182 0.187 0.192 0.197
LPES150R7 0.151 0.154 0.156 0.159 0.162 0.164
LPES150R9 0.143 0.144 0.146 0.148 0.149 0.151
LPES150RA 0.140 0.142 0.143 0.144 0.145 0.147
LPES300F - 1.720 1.846 1.973 2.099 2.225 2.352
LPES300R3 060 0.351 0.365 0.379 0.393 0.407 0.421
LPES300R4 0.247 0.255 0.263 0.271 0.279 0.287
LPES300R5 0.199 0.204 0.209 0.214 0.219 0.224
LPES300R7 0.165 0.168 0.170 0.173 0.175 0.178
LPES300R9 0.151 0.153 0.154 0.156 0.157 0.159
LPES300RA 0.147 0.148 0.150 0.151 0.152 0.154
LPES300R3 075 0.801 0.815 0.829 0.843 0.857 0.871
LPES300R4 0.587 0.595 0.603 0.611 0.619 0.627
LPES300R5 0.539 0.544 0.549 0.554 0.559 0.564
LPES300R7 0.485 0.488 0.490 0.493 0.495 0.498
LPES300R9 0.461 0.463 0.464 0.466 0.467 0.469
LPES300RA 0.457 0.458 0.460 0.461 0.462 0.464
मूल मॉडल संख्या कम करने
आकार		 प्रति स्ट्रोक जड़त्व आघूर्ण x 10-4 किग्रा मी 2
200 300 400 500 600 800 1000
LPES1500F - 12.513 13.155 13.797 14.438 15.080 16.363 17.647
LPES1500R3 075 2.000 2.072 2.143 2.214 2.286 2.428 2.571
LPES1500R4 1.262 1.302 1.342 1.382 1.423 1.503 1.583
LPES1500R5 0.971 0.996 1.022 1.048 1.073 1.125 1.176
LPES1500R7 0.705 0.718 0.732 0.745 0.758 0.784 0.810
LPES1500R9 0.594 0.602 0.610 0.618 0.626 0.642 0.658
LPES1500RA 0.565 0.572 0.578 0.584 0.591 0.604 0.616
LPES1500R3 100 4.640 4.712 4.783 4.854 4.926 5.068 5.211
LPES1500R4 3.522 3.562 3.602 3.642 3.683 3.763 3.843
LPES1500R5 3.211 3.236 3.262 3.288 3.313 3.365 3.416
LPES1500R7 2.875 2.888 2.902 2.915 2.928 2.954 2.980
LPES1500R9 2.724 2.732 2.740 2.748 2.756 2.772 2.788
LPES1500RA 2.695 2.702 2.708 2.714 2.721 2.734 2.746
LPES1500R3 140 11.000 11.072 11.143 11.214 11.286 11.428 11.571
LPES1500R4 8.547 8.587 8.627 8.667 8.708 8.788 8.868
LPES1500R5 8.065 8.090 8.116 8.142 8.167 8.219 8.270
LPES1500R7 7.469 7.482 7.495 7.508 7.521 7.547 7.574
LPES1500R9 7.239 7.247 7.255 7.263 7.271 7.286 7.302
LPES1500RA 7.191 7.198 7.204 7.210 7.217 7.230 7.242

नोट: जड़त्व आघूर्ण में सर्वो मोटर का जड़त्व आघूर्ण शामिल नहीं है।

उपयोग की स्वीकार्य आवृत्ति और प्रतिशत ड्यूटी चक्र

प्रतिशत ड्यूटी चक्र 30 मिनट की अवधि के आधार पर प्रति 30 मिनट संचालन समय का प्रतिशत है।

प्रतिशत ड्यूटी चक्र गणना दाईं ओर दिए गए सूत्र का उपयोग करके की जाती है।

इको सीरीज़ सर्वो प्रकार के लिए स्वीकार्य स्टार्ट की संख्या मोटर और बॉल स्क्रू/बेयरिंग द्वारा उत्पन्न ऊष्मा द्वारा निर्धारित होती है। उपरोक्त मानों का उपयोग एक दिशानिर्देश के रूप में किया जाना चाहिए क्योंकि ये उपयोग किए गए स्ट्रोक और थ्रस्ट के आधार पर भिन्न होते हैं। साथ ही, ये सिलेंडर के जीवनकाल को ध्यान में नहीं रखते हैं। हालाँकि, यह इस शर्त के अधीन है कि सर्वो मोटर अपनी निर्धारित क्षमता के भीतर संचालित हो।

स्टार्टअप्स की संख्या 15 बार/मिनट
प्रतिशत ड्यूटी चक्र 50%ED

*सामान्यतः घर के अन्दर से तात्पर्य ऐसे स्थान से है जो हवा, बारिश या पानी के संपर्क में नहीं आता है, तथा जहां धूल का स्तर सामान्य कारखाने के अन्दर के स्तर के समान होता है।

प्रतिशत ड्यूटी चक्र (%ED) = प्रति चक्र संचालन समय प्रति चक्र संचालन समय + डाउन टाइम x 100

जीवनकाल

बॉल स्क्रू का जीवनकाल रोलिंग सतह पर थकान के कारण होने वाले फ्लैकिंग से निर्धारित होता है। अनुमानित जीवनकाल के लिए कृपया इस अपेक्षित यात्रा दूरी ग्राफ़ को देखें। हालाँकि, यदि बहुत अधिक प्रभाव पड़ता है या उचित स्नेहन और रखरखाव नहीं किया जाता है, तो अपेक्षित यात्रा दूरी काफ़ी कम हो जाएगा।

अपेक्षित यात्रा दूरी (किमी) = वास्तविक लोड स्ट्रोक (मी) × उपयोग की आवृत्ति (बार/दिन) × संचालन दिनों की संख्या/वर्ष × 10-3 × अपेक्षित वर्षों की संख्या

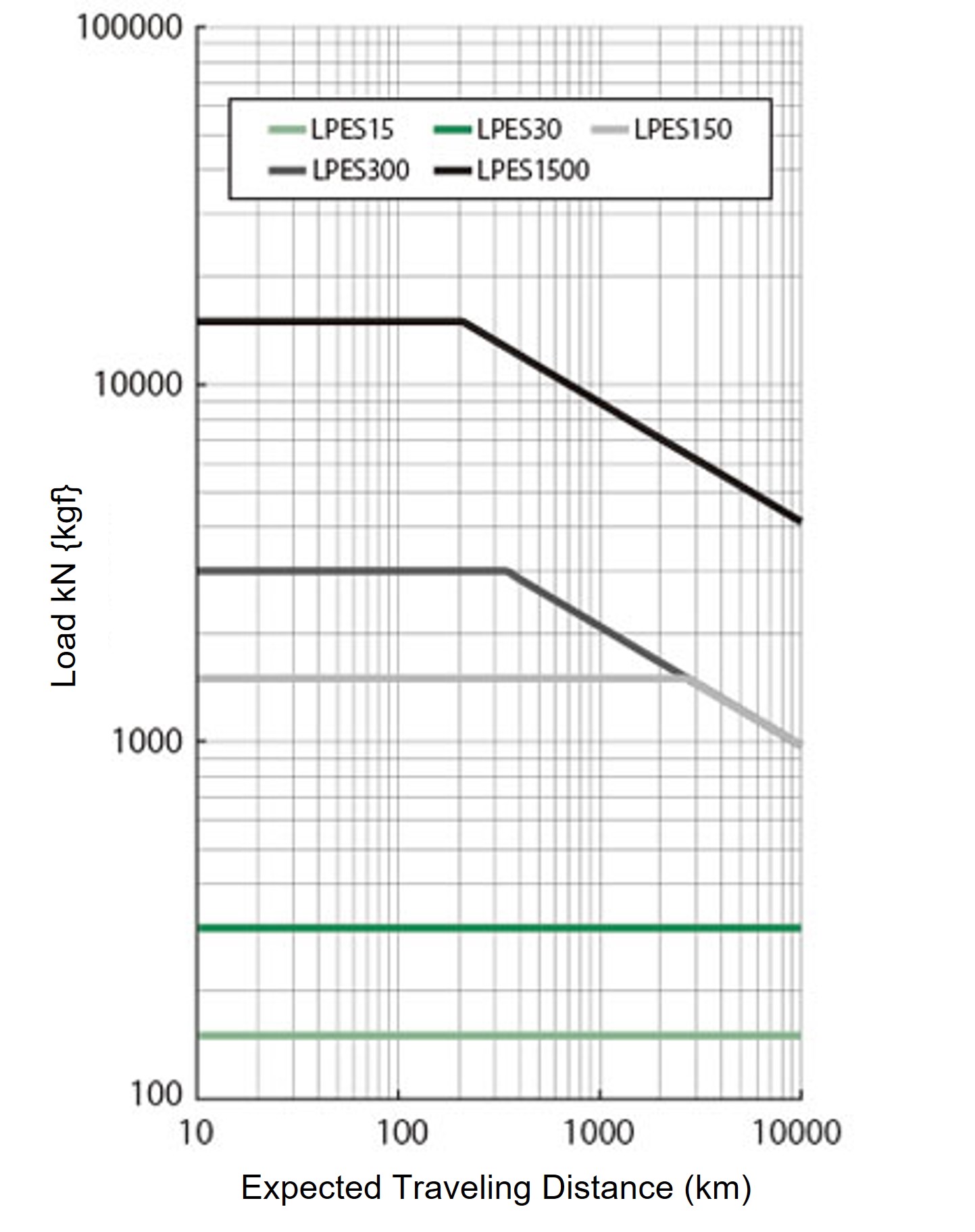

दाईं ओर का ग्राफ L10 जीवन पर आधारित है।
एल10 जीवन वह जीवनकाल है जो कुल का 90% या उससे अधिक प्राप्त किया जा सकता है, जिसे यात्रा दूरी में व्यक्त किया जाता है।
जीवनकाल के आधार पर पावर सिलेंडर चयन करते समय, कृपया इस ग्राफ से मॉडल नंबर का चयन करें।

उदाहरण के लिए, यदि अपेक्षित यात्रा दूरी 1000 किमी है और वास्तविक भार 5000N {510kgf} है, तो आवश्यक पावर सिलेंडर LPES1500 है।

*माउंट कोड तालिका से सर्वो मोटर क्षमता का चयन करें ताकि "वास्तविक भार < उत्पन्न थ्रस्ट"।

यदि स्ट्रोक के मध्य में लोड में काफी उतार-चढ़ाव होता है, तो नीचे दिए गए सूत्र का उपयोग करके समतुल्य लोड (P M) की गणना करें।

इसके अलावा, LPES30 या उससे कम के लिए अपेक्षित यात्रा दूरी 10,000 किमी से अधिक है।

PM = PMIN + 2×PMAX 3

P M: समतुल्य भार N{kgf}

P MIN: न्यूनतम भार N{kgf}

P MAX: अधिकतम भार N{kgf}

अपेक्षित यात्रा दूरी

अपेक्षित यात्रा दूरी
