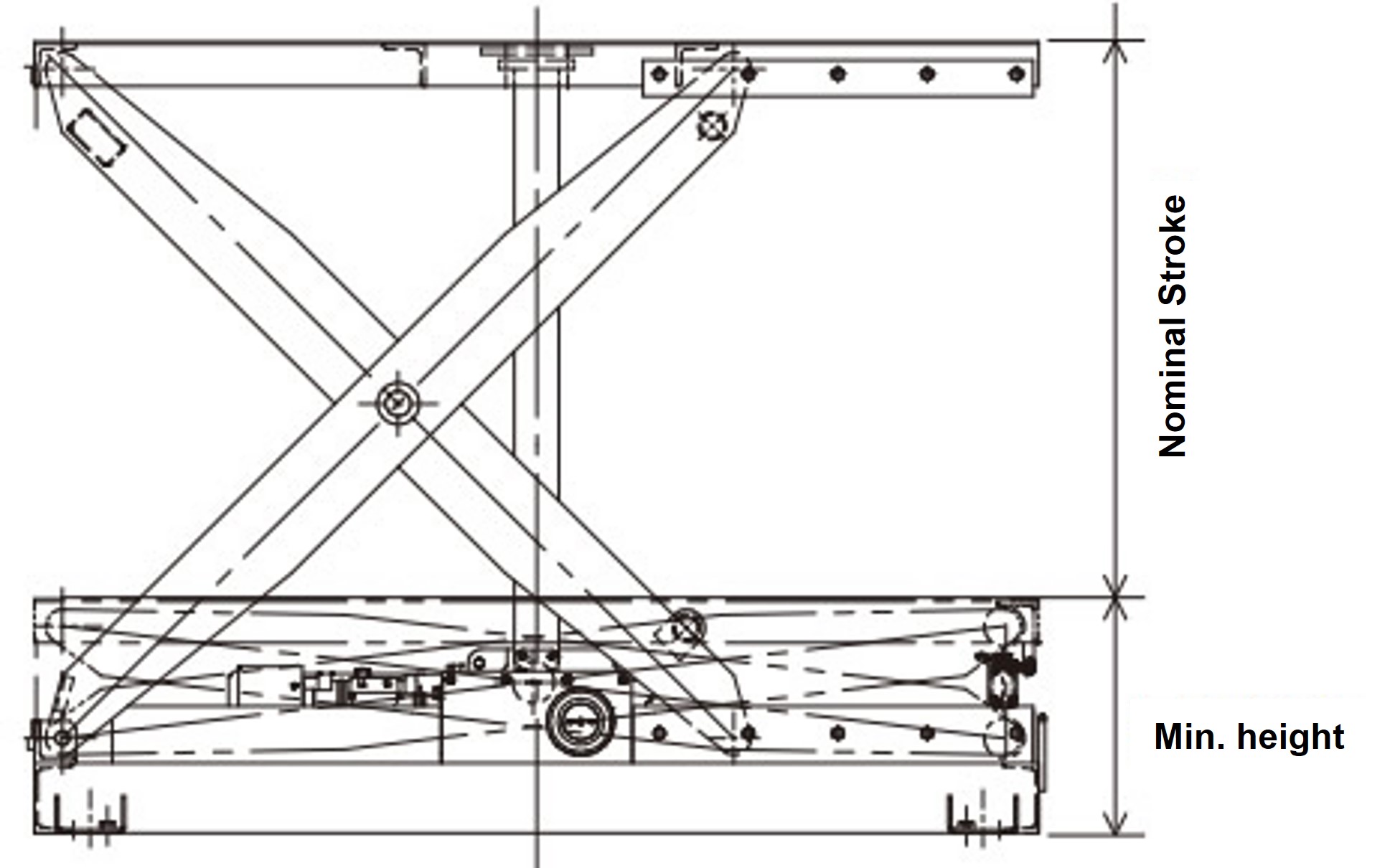

लिफ्टर का उपयोग उसके "स्ट्रोक" के भीतर ही करें।

(स्ट्रोक ≧ प्रयुक्त स्ट्रोक)

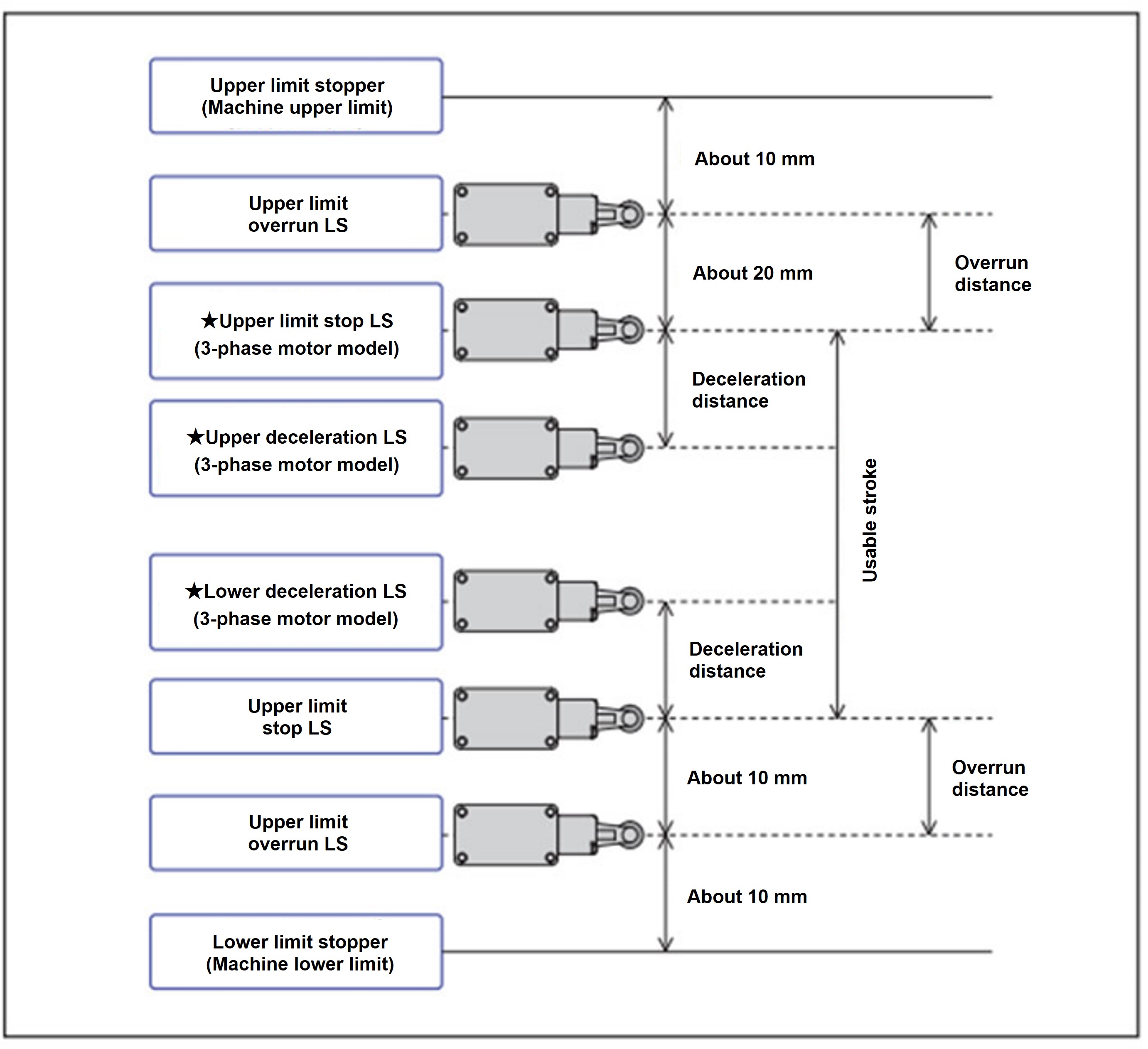

सीमा स्विच (LS) प्लेसमेंट (ZSL1000)

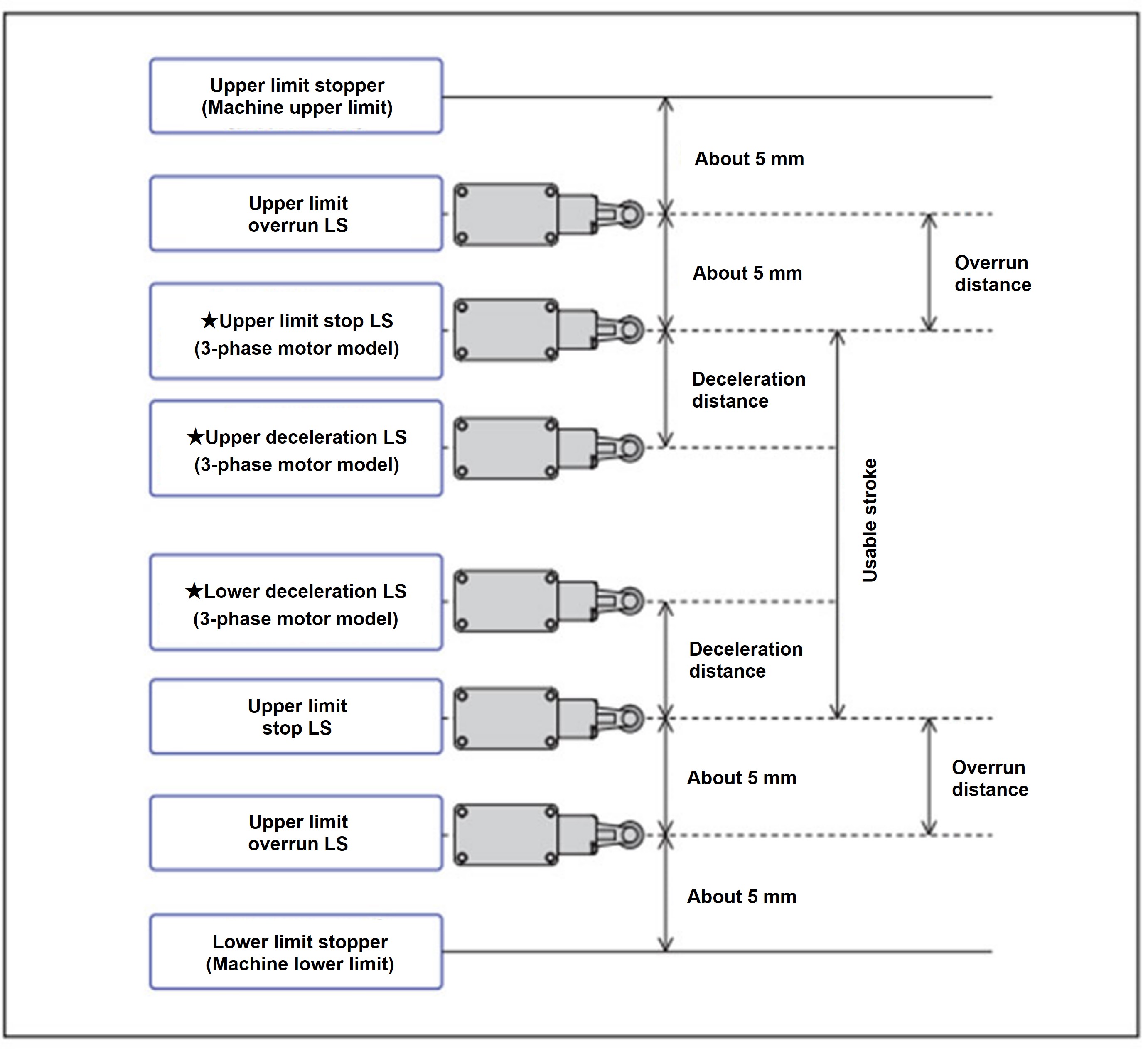

सीमा स्विच (LS) प्लेसमेंट (ZSL0050)

लिमिट स्विच लेआउट आरेख में ★ से चिह्नित सेंसर केवल तीन-चरण मोटर के साथ उपलब्ध हैं। (सर्वो मोटर या एनकोडर वाली मोटर में इस स्थिति में कोई सेंसर नहीं होता है।) विवरण के लिए, कृपया डिलीवरी ड्राइंग देखें।

• ऊपरी और निचली स्ट्रोक सीमाएँ ऊपरी और निचली सीमा स्टॉप स्विच (LS) द्वारा निर्धारित की जाती हैं। यदि ऊपरी और निचली सीमा स्टॉप स्विच प्रभावी ढंग से काम नहीं करते हैं, तो ऊपरी और न्यूनतम सीमा से अधिक स्विच प्रदान किए जाते हैं।
• - यदि ऊपरी/निचली न्यूनतम सीमा से अधिक सेंसर सक्रिय है, तो डीसी बाहरी वायरिंग और अनुक्रम सर्किट वाला एक बाहरी ब्रेक सर्किट स्थापित करें ताकि लिफ्टर को अचानक ब्रेक लगाकर रोका जा सके। (यदि लिफ्टर को अधिकतम गति से तेज़ गति से ऊपर या नीचे किया जाता है या ब्रेक को एसी पर स्विच किया जाता है, तो लिफ्टर स्टॉपर से टकराएगा, इसलिए इससे बचना चाहिए। [इससे ब्रेक लगाने में देरी होगी, जिससे ब्रेक लगाने की दूरी बढ़ जाएगी।]
  इसके अलावा, ऊपरी और निचली सीमा के स्टॉपर यांत्रिक ऊपरी और निचली सीमा के रूप में सेट किए गए हैं। इन्हें कभी न छुएँ। अगर ये ढीले हैं या बीच में ही रुक गए हैं, तो नीचे उतरते समय ऊपरी प्लेट फ्रेम इनके संपर्क में आ सकता है, जिससे उपकरण को नुकसान हो सकता है या गंभीर दुर्घटना हो सकती है।
• *यदि लिफ्टर संचालन के दौरान मध्यवर्ती स्टॉप की आवश्यकता होती है, तो कृपया रोटरी एनकोडर या सर्वो मोटर वाले मॉडल का उपयोग करें।
