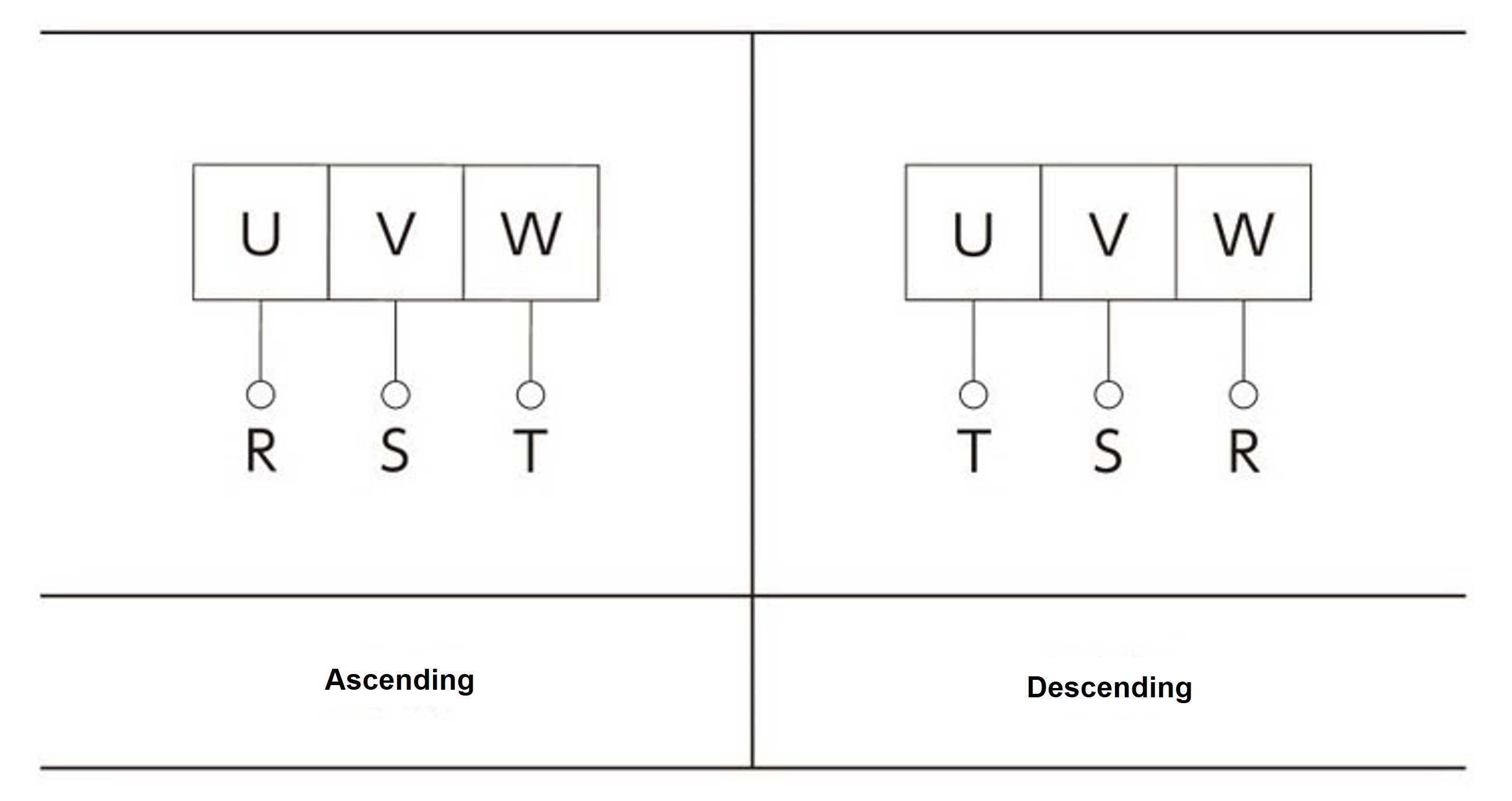

आधार आवृत्ति को 60Hz पर सेट करें.

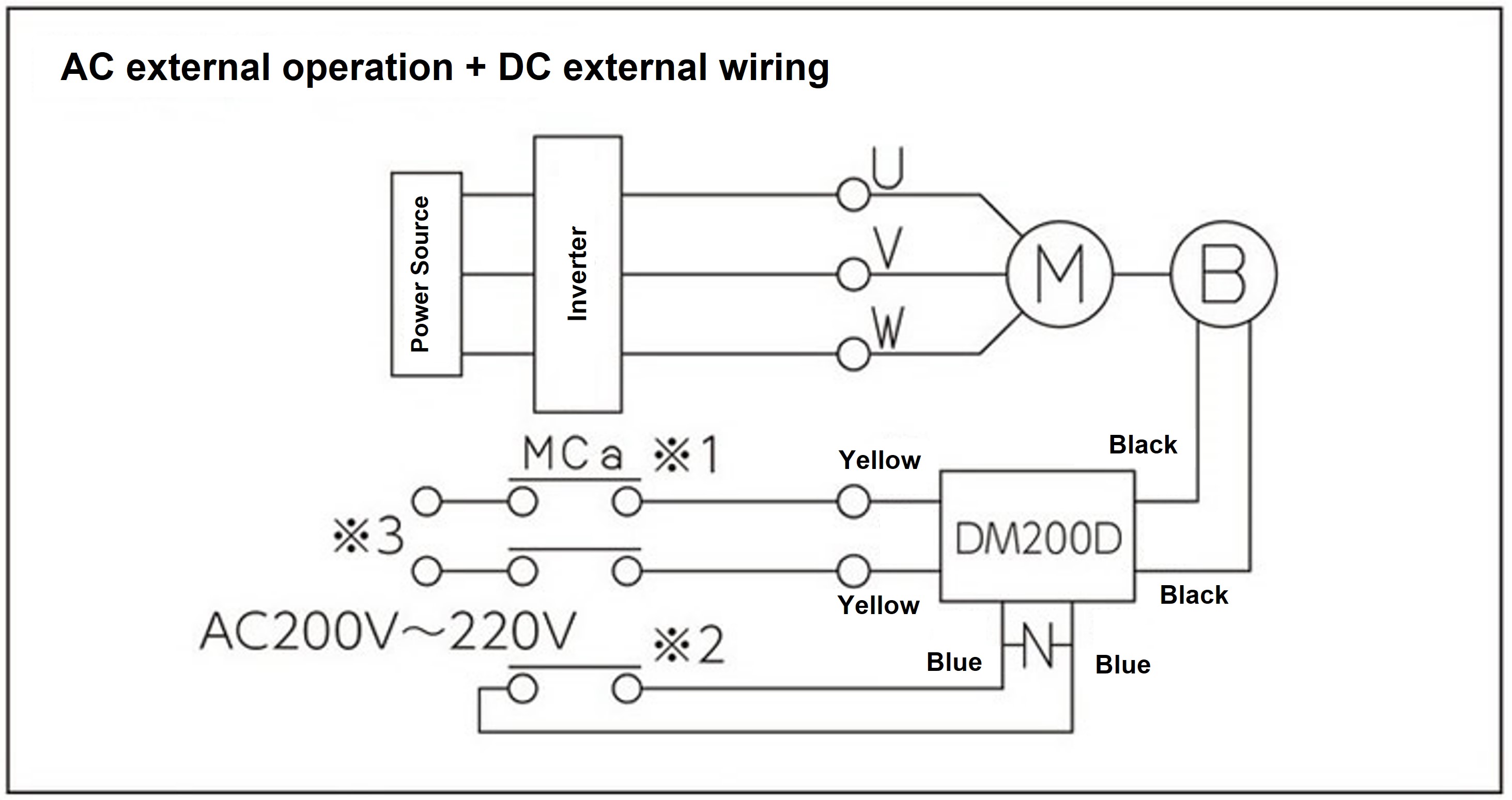

(एम): मोटर (बी): ब्रेक एमसी: विद्युत चुम्बकीय संपर्ककर्ता एमसीए: सहायक रिले

DM200D: डीसी रिक्टिफ़ायर--N--: सुरक्षा तत्व (वैरिस्टर)

• नोट 1: ब्रेक वोल्टेज DC 90V है (जब DM200D में AC 200V इनपुट होता है)।
• नोट 2: ब्रेक पावर सप्लाई मॉड्यूल वायरिंग की लंबाई, वायरिंग विधि, रिले प्रकार आदि के आधार पर क्षतिग्रस्त हो सकता है, इसलिए कृपया डीसी बाहरी वायरिंग टर्मिनलों के बीच एक वैरिस्टर कनेक्ट करें।
  इसे ब्रेक पावर सप्लाई मॉड्यूल के पास (नीले लीड वायर से) जोड़ना ज़्यादा कारगर होता है। विशिष्ट वैरिस्टर मॉडल नंबर इस प्रकार हैं, लेकिन समतुल्य वैरिस्टर भी इस्तेमाल किए जा सकते हैं। DM200D के लिए, 470V वोल्टेज वाला वैरिस्टर चुनें।
  *1: AC200V7A या उससे अधिक (प्रतिरोधक भार) संपर्क क्षमता वाले सहायक रिले (MCa) का उपयोग करें।
• नोट 3: यदि *2 के लिए MC सहायक संपर्क या सहायक रिले उपयोग किया जाता है, तो संपर्क क्षमता AC200V10A या अधिक (प्रतिरोधक भार) होनी चाहिए।
  *3 चिह्नित भागों के लिए ब्रेक आपूर्ति वोल्टेज 0.1 किलोवाट पर 200 से 254V एसी, 2.2 किलोवाट पर 200 से 230V एसी, और 3.7 किलोवाट पर 200 से 220V एसी होना चाहिए।
