तकनीकी डेटा उच्च गति लिफ्टर ज़िप मास्टर पोज़िशन डिटेक्शन सेंसर
स्थिति पहचान सेंसर
कुल चार स्थिति संसूचन सेंसर स्थापित और भेजे गए हैं, एक ऊपरी और निचली स्ट्रोक सीमाओं के लिए तथा दूसरा ऊपरी और निचले मंदन की शुरुआत के लिए।
उपयुक्त ऊपरी अनुक्रम सिग्नल लाइन से कनेक्ट करें।
स्थिति पहचान सेंसर विनिर्देश
| नमूना | EE-SX972-C1(OMRON) |
|---|---|
| बिजली आपूर्ति वोल्टेज | डीसी 5 से 24 वी ±10% रिपल (पीपी) 10% या उससे कम |
| नियंत्रण आउटपुट | एनपीएन खुला संग्राहक (लोड धारा 50mA या उससे कम) |
| ऑपरेशन मोड | OUT1: जब प्रकाश प्राप्त हो तो ON OUT2: जब प्रकाश अवरुद्ध हो तो ON |
| विद्युत परिपथ |
[クリックで拡大] |
आउटपुट विनिर्देशों के लिए, PNP ओपन कलेक्टर प्रकार भी एक विशेष आदेश के रूप में उपलब्ध है, इसलिए कृपया विवरण के लिए हमसे संपर्क करें।

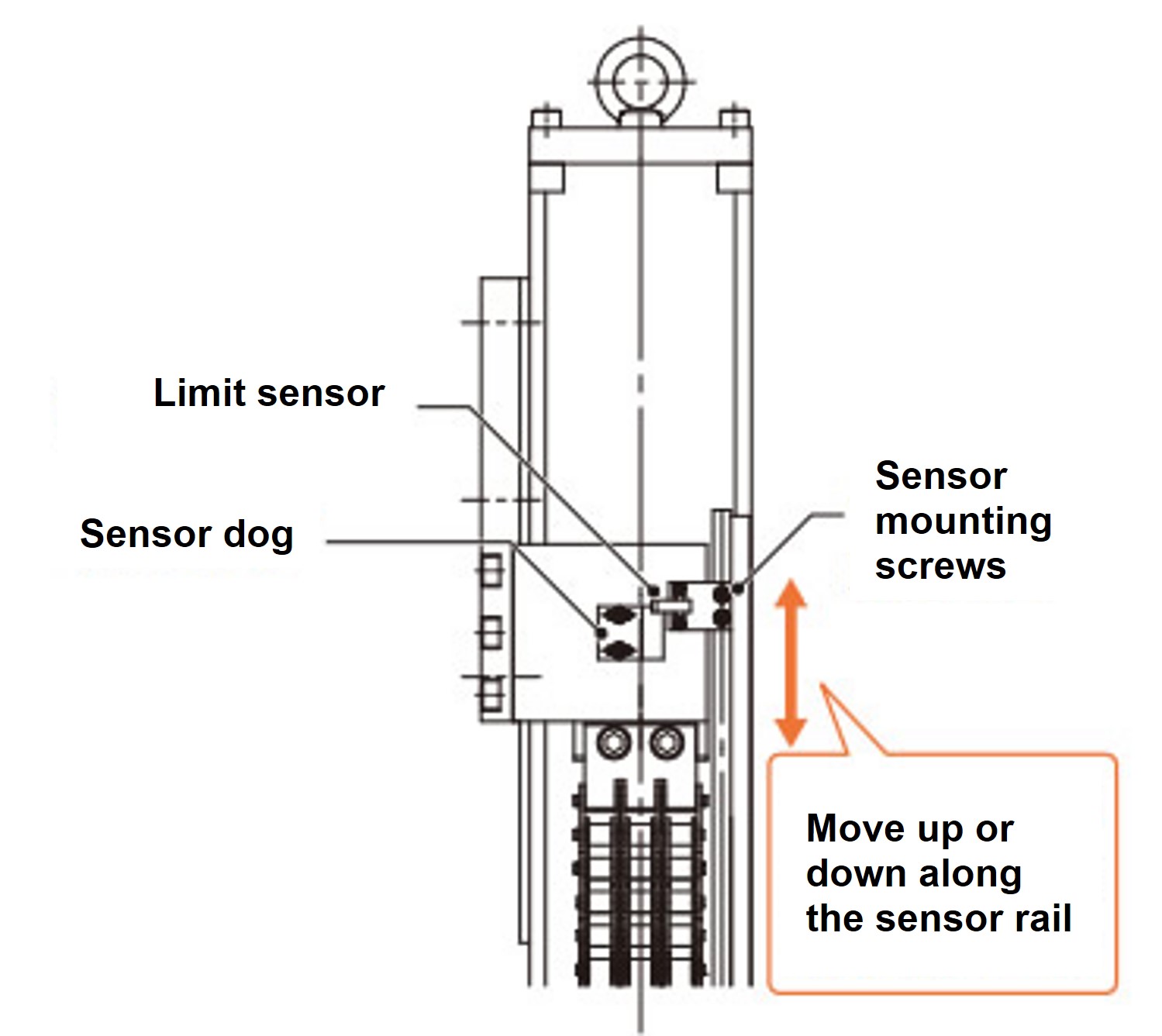

स्थिति पहचान सेंसर समायोजन प्रक्रिया
- 1. ज़िप मास्टर वांछित स्थान पर ले जाएं।
(ऊपर या नीचे) - 2. सेंसर माउंटिंग स्क्रू (क्रॉस रिसेस्ड पैन हेड स्क्रू: M4 x 8) को ढीला करें, सेंसर को ऊपर या नीचे ले जाएं, और सेंसर डिटेक्शन स्थिति को समायोजित करें।
*मंदी सेंसर को सर्किट पर स्वयं-स्थिर होना चाहिए।
*कवर को हटाने के निर्देशों के लिए कृपया निरीक्षण प्रक्रिया अनुभाग (यहां) देखें।

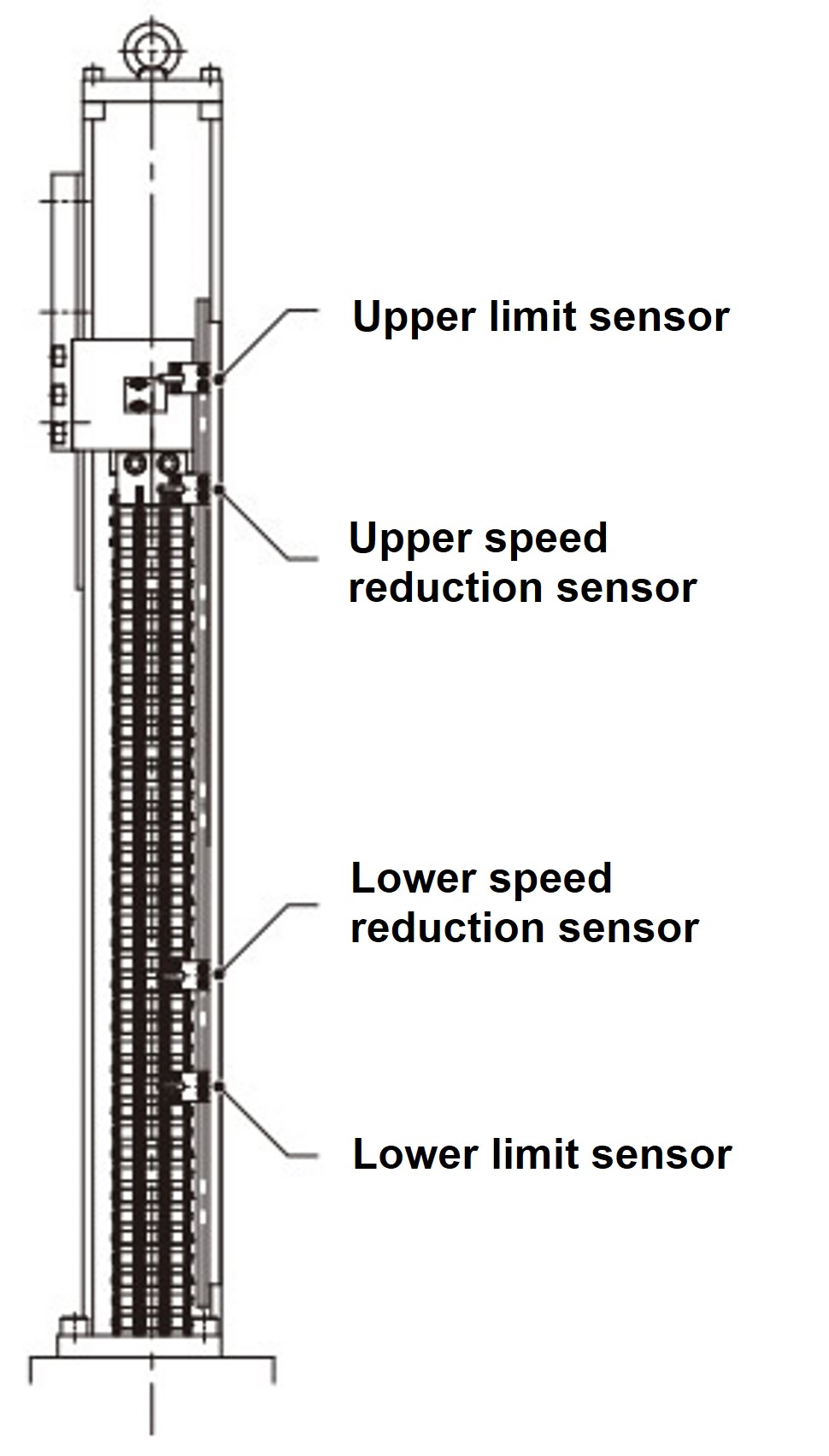

स्थिति का पता लगाने वाले सेंसर की स्थापना स्थिति
