तकनीकी डेटा उच्च गति लिफ्टर लिफ्ट मास्टर हैंडलिंग
संचालन और निरीक्षण प्रक्रियाएं
यह खंड लिफ्ट मास्टर के सामान्य संचालन का वर्णन करता है।
विवरण के लिए कृपया उत्पाद के साथ दिए गए निर्देश पुस्तिका को देखें।
ड्राइविंग
- -लिफ्ट मास्टर का उपयोग करते समय, अनुमेय भार, स्वीकार्य ओवरहैंग भार और स्वीकार्य उठाने की गति का पालन करना सुनिश्चित करें।
यदि यह सीमा पार हो जाए तो मुख्य भाग क्षतिग्रस्त हो सकता है या परिवहन की जाने वाली वस्तु गिर सकती है। - ・किसी भी परिस्थिति में लिफ्टर का उपयोग स्ट्रोक रेंज से बाहर, कोस्टिंग सहित, न करें। स्ट्रोक रेंज से विचलन से उपकरण को नुकसान हो सकता है। लिफ्टर को किसी भी परिस्थिति में किसी भी प्रकार के प्रभाव में न डालें।
- - धूल या चिप्स जैसे बाहरी पदार्थों को स्क्रू, मूविंग पार्ट्स या डिटेक्शन पार्ट्स में चिपकने या उनमें मिलने न दें। ये घिसाव को तेज़ कर सकते हैं, स्क्रू की उम्र कम कर सकते हैं, मूविंग पार्ट्स को नुकसान पहुँचा सकते हैं और गंभीर दुर्घटनाओं का कारण बन सकते हैं। लिफ्ट मास्टर मुख्य इकाई में बाहरी पदार्थों के प्रवेश को रोकने के लिए उपाय अवश्य करें।
इसके अतिरिक्त, लिफ्ट मास्टर चारों ओर एक सुरक्षा बाड़ लगाई जानी चाहिए ताकि लोगों को उठाई जाने वाली वस्तु के नीचे के स्थान में प्रवेश करने से रोका जा सके। - - अनुक्रम सर्किट को इस प्रकार डिजाइन करें कि मोटर के रुकने पर लोड को गिरने से रोकने के लिए मोटर का होल्डिंग ब्रेक हमेशा सक्रिय रहे।
- किसी भी परिस्थिति में उत्पाद को किसी चीज़ से टकराकर न रोकें। ऐसा करने से उत्पाद के अंदरूनी हिस्से को गंभीर नुकसान हो सकता है।
- -लिफ्ट मास्टर उपयोग केवल तब करें जब संपीड़न भार लगाया गया हो।
| ⚠ चेतावनी |
|
|---|
रखरखाव और निरीक्षण

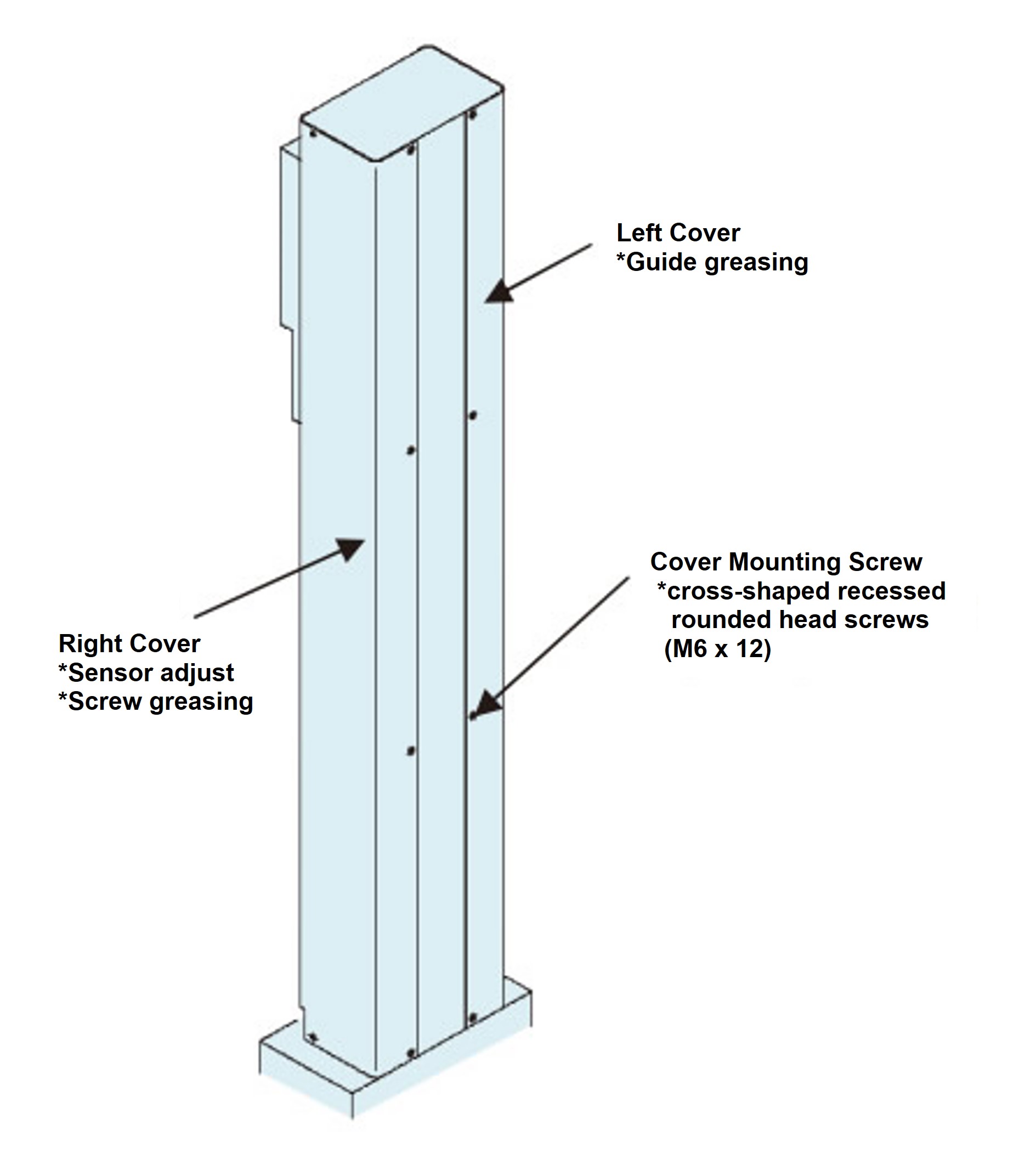

1. कवर हटाएँ
ऊपरी/निचली सीमा सेंसर की स्थिति बदलते समय या स्क्रू शाफ्ट को ग्रीस करते समय कवर R को हटाया जाना चाहिए, और गाइड को ग्रीस करते समय कवर L को हटाया जाना चाहिए।
कवर हटाते समय, कवर हटाने से पहले माउंटिंग स्क्रू (M6 x 12 क्रॉस रिसेस्ड पैन हेड स्क्रू) हटा दें।
*नीचे दिया गया चित्र केवल संदर्भ के लिए है। वास्तविक बाहरी आयामों के लिए कृपया डिलीवरी आरेख देखें।
2. ग्रीसिंग
(धागा वाला भाग)
इसे अधिकतम स्ट्रोक पर ले जाएं, पुराने ग्रीस को पोंछ दें, और फिर ग्रीस गन या ब्रश का उपयोग करके इसे सीधे स्क्रू शाफ्ट पर लगाएं।
(गाइड भाग)
ग्रीस की आपूर्ति ग्रीस निप्पल के माध्यम से की जाती है।
जब तक पुराना ग्रीस निकल न जाए, तब तक पर्याप्त मात्रा में नया ग्रीस डालें।
ग्रीस लगाने के बाद, ब्रेक-इन रन करें और संचालन शुरू करने से पहले अतिरिक्त ग्रीस हटा दें।

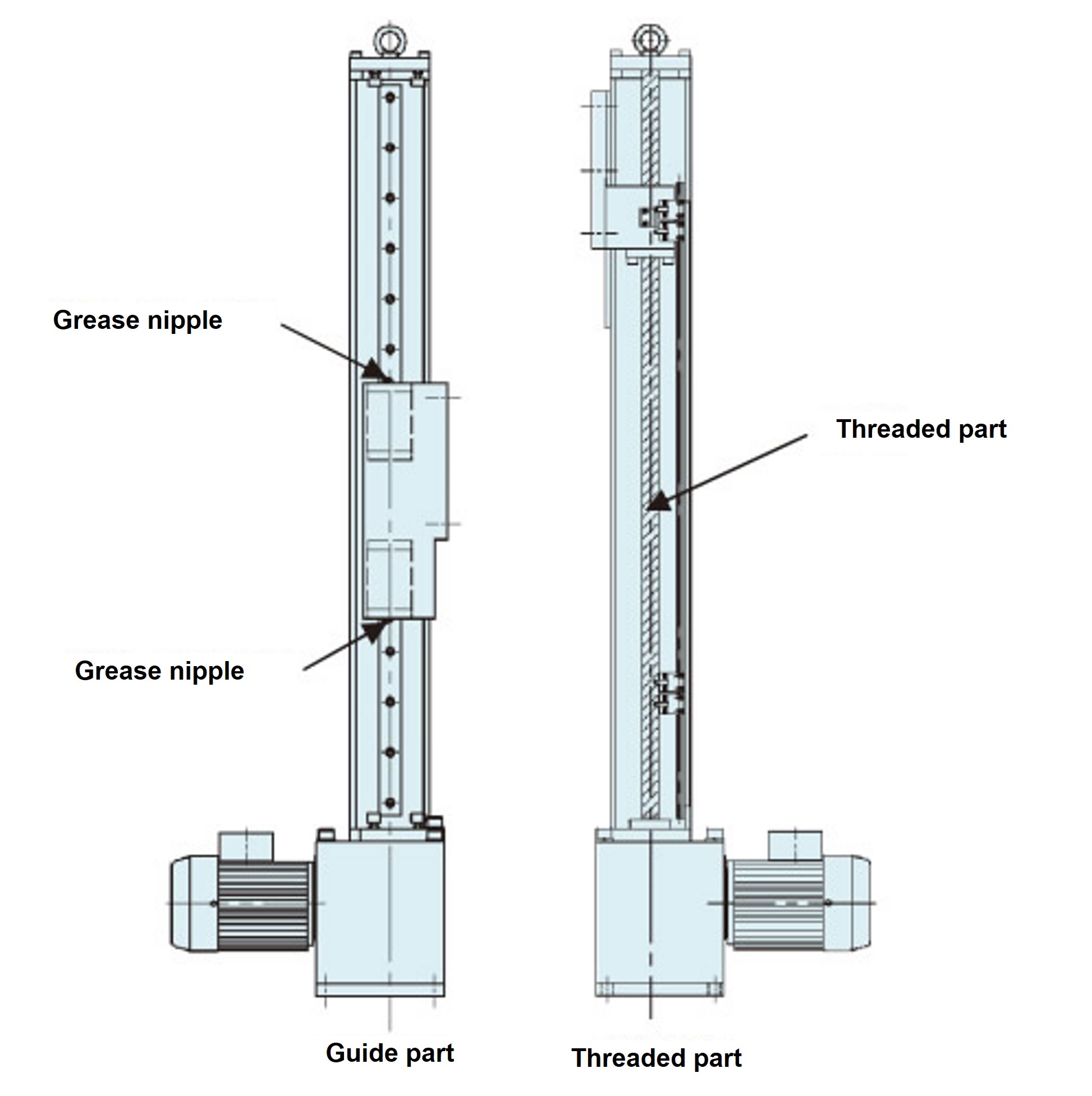

<ग्रीस बिंदुओं का संदर्भ आरेख>
*उपरोक्त आरेख केवल संदर्भ के लिए है। वास्तविक बाहरी आयामों के लिए कृपया डिलीवरी आरेख देखें।
| वस्तु | उपयोग श्रेणी | |||
|---|---|---|---|---|
| थ्रेडेड भाग | गाइड अनुभाग | |||
| प्रयुक्त ग्रीस (शिपमेंट के समय प्रयुक्त ग्रीस) |
डैफ्ने एपोनेक्स एसआर नंबर 2 (इदेमित्सु कोसन कंपनी लिमिटेड द्वारा निर्मित) |
|||
| ग्रीस चक्र | समलम्बाकार धागा | गेंद पेंच | 3 महीने | |
| उपयोग की आवृत्ति: 50-100 बार/दिन | 1 महीना | 3 महीने | ||
| उपयोग की आवृत्ति: 10-50 बार/दिन | 3 महीने | 3 महीने | ||
| उपयोग की आवृत्ति: 1-10 बार/दिन | 6 महीने | 6 महीने | ||
| ग्रीसिंग की मात्रा | 10–15 ग्राम (प्रति 100 मिमी स्ट्रोक) |
LME200,500 | 4.5～6.5g | |
| LME1000 | 9.0～13.5g | |||
3. तीन-चरण मोटर्स (हाइपॉइड मोटर) का रखरखाव और निरीक्षण
हाइपॉइड मोटर के रखरखाव और निरीक्षण के लिए, कृपया संलग्न हाइपॉइड मोटर निर्देश पुस्तिका देखें।

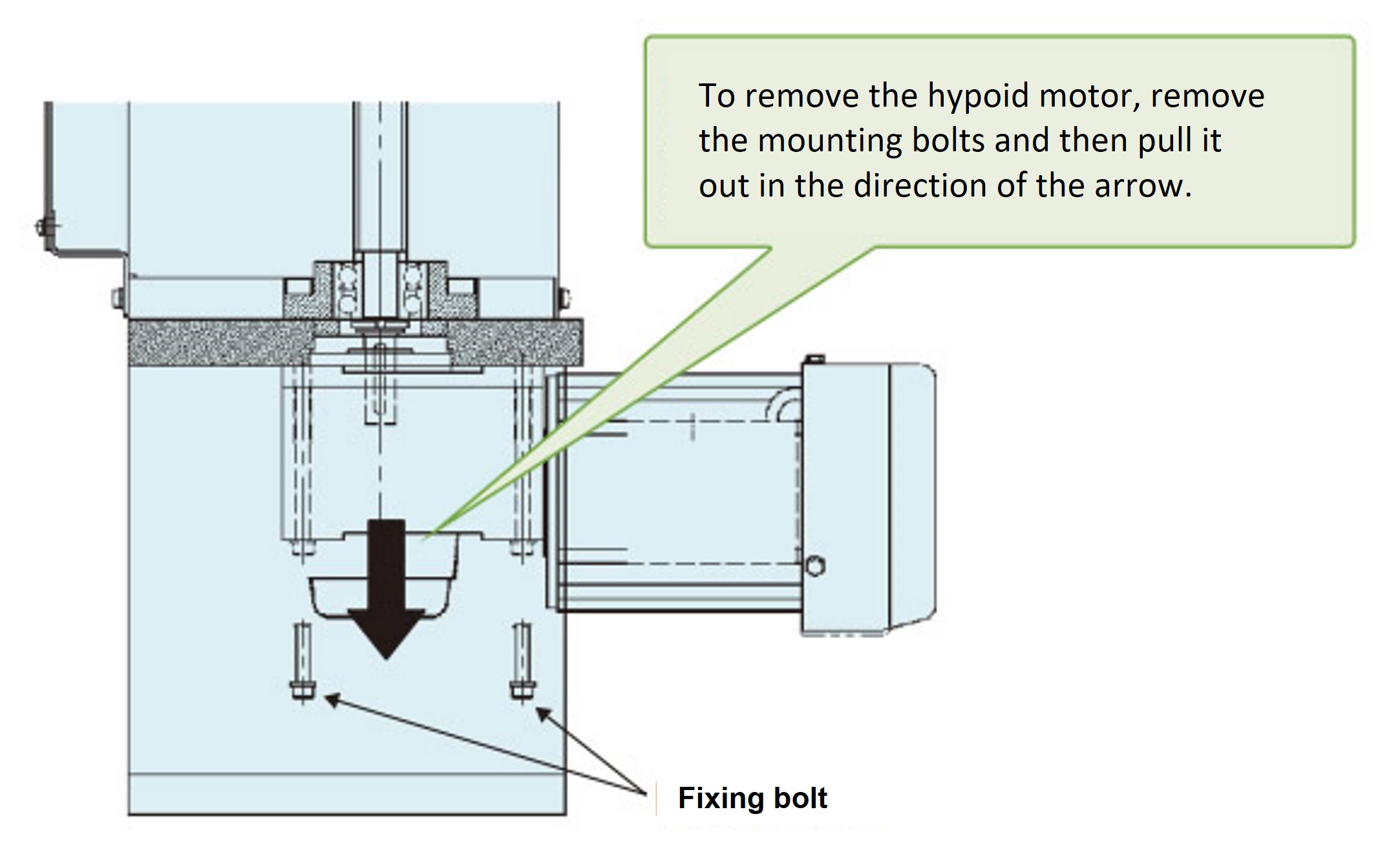

<कार्य प्रक्रिया>
- (1) इस प्रक्रिया को शुरू करने से पहले बिजली बंद करना सुनिश्चित करें।
- (2) लिफ्ट मास्टर मुख्य इकाई को ग्राहक डिवाइस से डिस्कनेक्ट करें और सुनिश्चित करें कि लिफ्ट मास्टर मुख्य इकाई लोड नहीं है। ऐसा करते समय, लिफ्ट मास्टर बेस प्लेट को गिरने से रोकने के लिए उठाएं।
- (3) हाइपॉइड मोटर सुरक्षित करने वाले चार बोल्टों को ढीला करें।
इस समय, यदि सभी चार बोल्ट हटा दिए जाएं, तो हाइपॉइड मोटर बाहर गिर सकती है, इसलिए मोटर को बाहर गिरने से बचाने के लिए एक बोल्ट को ढीला छोड़ दें। - (4) हाइपॉइड मोटर गिरने से बचाने के लिए उसे पकड़ते समय सभी बोल्ट हटा दें।
- (5) हाइपॉइड मोटर नीचे की ओर हटाएँ।
- (6) पेंच शाफ्ट अंत के प्रमुख चरण के साथ हाइपॉइड मोटर खोखले शाफ्ट के प्रमुख चरण को संरेखित करें, और फिर हाइपॉइड मोटर इकट्ठा करें।
(विघटन के विपरीत क्रम में पुनः संयोजन करें।)
4. सर्वो मोटर से सुसज्जित रेड्यूसर, सर्वो मोटर रखरखाव और निरीक्षण
रिड्यूसर के रखरखाव और निरीक्षण के लिए, कृपया संलग्न निर्देश पुस्तिका देखें। सर्वो मोटर्स के लिए, कृपया निर्माता की निर्देश पुस्तिका देखें।
4-1. रिड्यूसर कैसे बदलें
<कार्य प्रक्रिया>
- (1) इस प्रक्रिया को शुरू करने से पहले बिजली बंद करना सुनिश्चित करें।
- (2) लिफ्ट मास्टर यूनिट को ग्राहक के उपकरण से अलग करें और सुनिश्चित करें कि लिफ्ट मास्टर यूनिट पर कोई भार नहीं है।
इस स्थिति में, कृपया लिफ्ट मास्टर गिरने से रोकने के लिए उपाय करें, जैसे कि बेस प्लेट को ऊपर उठाना। - (3) रिड्यूसर को सुरक्षित करने वाले चार बोल्टों को ढीला करें।
इस समय, यदि सभी चार बोल्ट हटा दिए जाएं, तो रिड्यूसर गिर सकता है, इसलिए इसे गिरने से बचाने के लिए एक बोल्ट को ढीला छोड़ दें। - (4) रिड्यूसर को गिरने से रोकने के लिए उसे पकड़ते हुए सभी बोल्ट हटा दें।
- (5) रिड्यूसर को नीचे की ओर हटाएँ।
- (6) रिड्यूसर के खोखले शाफ्ट के मुख्य चरण को स्क्रू शाफ्ट के अंत के मुख्य चरण के साथ संरेखित करें, और फिर रिड्यूसर को इकट्ठा करें।
(विघटन के विपरीत क्रम में पुनः संयोजन करें।)

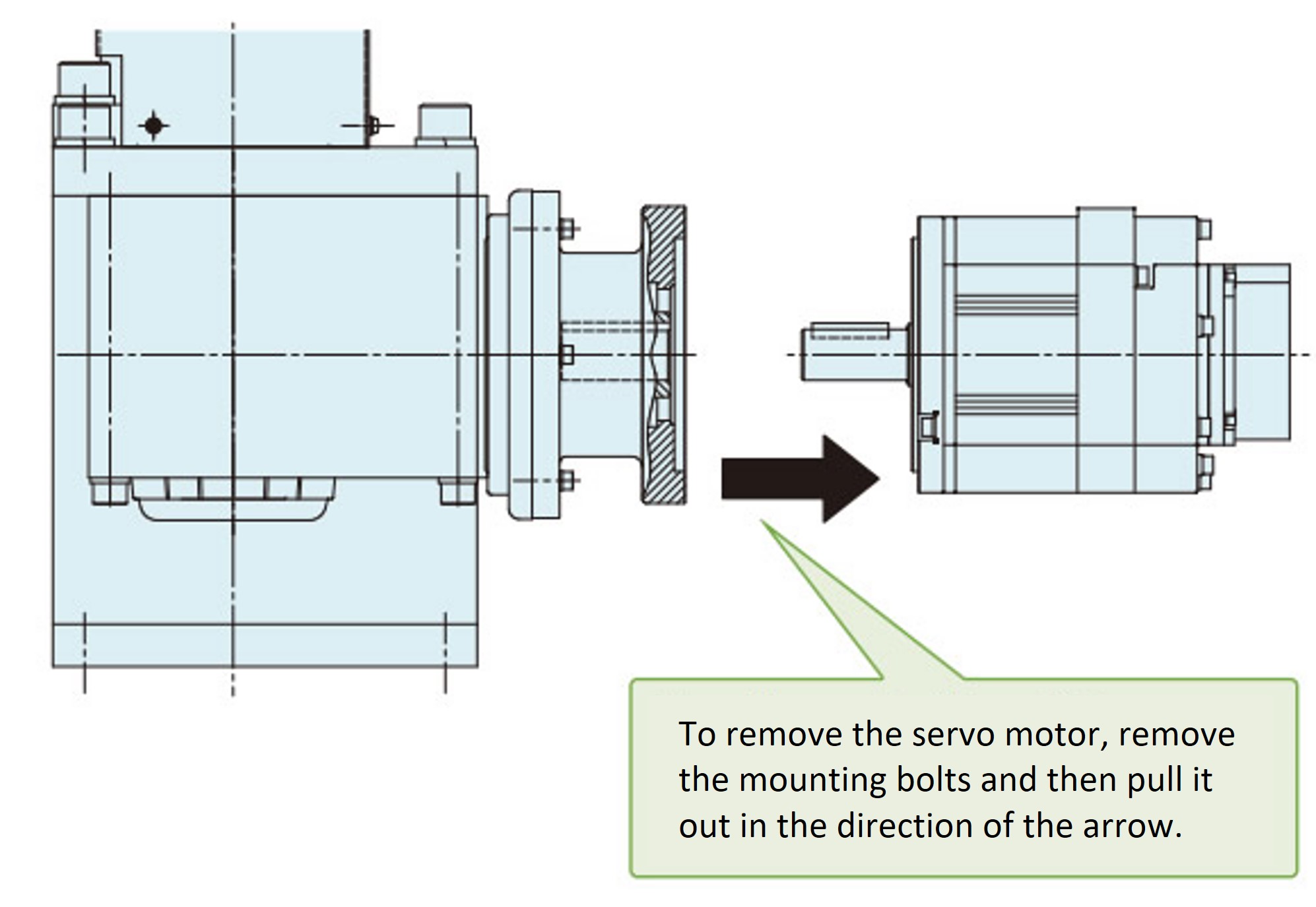

4-2. सर्वो मोटर कैसे बदलें
<कार्य प्रक्रिया>
- (1) इस प्रक्रिया को शुरू करने से पहले बिजली बंद करना सुनिश्चित करें।
- (2) लिफ्ट मास्टर यूनिट को ग्राहक के उपकरण से अलग करें और सुनिश्चित करें कि लिफ्ट मास्टर यूनिट पर कोई भार नहीं है।
इस स्थिति में, कृपया लिफ्ट मास्टर गिरने से रोकने के लिए उपाय करें, जैसे कि बेस प्लेट को ऊपर उठाना। - (3) सर्वो मोटर को सुरक्षित करने वाले चार बोल्टों को ढीला करें और उसे हटा दें।
- (4) तीर की दिशा में सर्वो मोटर को हटाएँ।
- (5) जांचें कि कुंजी सर्वो मोटर से जुड़ी हुई है, चरण को रिड्यूसर की तरफ कुंजी खांचे के साथ संरेखित करें, और फिर सर्वो मोटर को इकट्ठा करें।
(विघटन के विपरीत क्रम में पुनः संयोजन करें।)
